德国高精度功率分析仪LMG671先进性说明

德国测仪高精度功率分析仪LMG671先进性说明
1、产品型号配置:德国高美测仪LMG671-6B,七通道功率分析仪主机,最多可配7个不同精度带宽的测试通道。
2、测试安全等级:★1000V CATIII,600V CAT IV,德国高美LMG671是功率分析仪主流品牌中测试安全等级高达的设备。*其他品牌高达只能到1000V CATII,600V CAT III。
3、极高测试精度:★50/60Hz电压电流基本精度:±读数的0.01%±量程峰值的0.02%,LMG671的测试精度不受功率因数λ的影响,在0≤|λ|≤1范围都能保持上述测试精度;可提供功率因数为0.01的校准报告(定制报告选配)。应用:电抗器一般工作在低功率因数下,功率因数甚至可能低至0.002以下。*其他品牌精度都是按照功率因数λ=1的条件下标定的精度;功率因数不为1时,会有额外附加误差。
4、极高的U-I同步性:★LMG671电压和电流测量输入之间的延迟小于3ns,可以增加传感器延时修正,消除传感器延时误差影响。意味着相角误差50Hz<1u弧度;可以调整相角延迟,步进1ns,相角延迟调整分辨率0.3u弧度。应用:变压器、电抗器、电容器、超声波发生器等的低功率因数的功率损耗精确测量。*其他品牌仪器的U-I同步性达不到这么高标准。

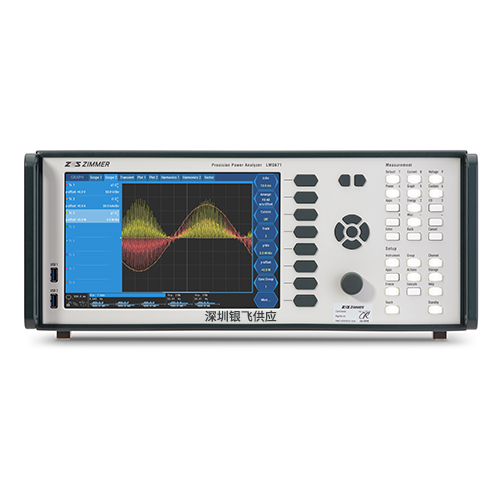

LMG671
5、极高的测试带宽:★LMG671测试带宽:A模块:DC,0.05Hz-10MHz;B模块:DC,0.05Hz-500kHz;在低频和高频输入情况下,均能提供有效的测试精度保证。应用:风电机组的工作频率在5Hz左右,新能源汽车电机控制器,高速电机,超声波设备的工作频率极高,因此选取的测试仪需在低频和高频输入情况下均能保证测试精度。*其他品牌仪器在0.1Hz-10Hz之间所有精度都是参考值;30kHz-100kHz,电压超过750V,电压和功率值为参考值;在DC、10Hz-45Hz或400Hz-100kHz时,电流超过20A,电流和功率精度时参考值。诸多限制条件将影响各种测试环境下的精确测量。
6、极短的数据刷新率:★数据刷新率最短10ms,可自由设定,不同数据刷新率下保持高测试精度。应用:需要准确测试和记录快速变化的各类电参数。*其他品牌仪器运算能力不足,设置为较短的数据刷新率情况下,无法保持高精度测量,会有额外附加误差。
7、较长的精度保证周期:LMG671的精度保证周期/校准周期:不小于1年。*其他品牌仪器精度保证周期时6个月,1年精度为6个月精度的读数误差的1.5倍。
8、全面的量程挡位:LMG671提供全面的电压测试量程挡位3/ 6/ 12.5/ 25/ 60/ 130/ 250/ 400/ 600/ 1000V,全面的电流测试量程挡位0.005/ 0.01/ 0.02/ 0.04/ 0.08/ 0.15/ 0.3/ 0.6/ 1.2/ 2.5/ 5/ 10/ 20/ 32A。*其他品牌仪器没有合适的市电电压测量挡位250V和400V(对应220V或者380V市电),电流测试模块为2A,或者30A模块,无法同事兼顾大小量程。
9、脚本编辑器:方便计算功率分析仪所有衍生变量,可以直接输入计算公式,对功率分析仪所有测量值进行计算,并在仪器上实时显示和存储。

LMG671技术规格说明

  • 七通道主机(最大支持七路电压、七路电流;此项目按需求配4个测试通道+1个扭矩转速信号接口,后续可拓展),无间隙测量、最短10ms数据刷新率,可任意设置。
  • LMG671:10.1英寸彩色触摸屏。
  • 电压直接输入0~1000V, AC/DC,峰值3200V,10档量程:3V, 6V, 12.5V, 25V, 60V, 130V, 250V, 400V, 600V, 1000V。
  • 电流直接输入0~32A , AC/DC,峰值120A,14档量程:0.005A, 0.01A, 0.02A, 0.04A, 0.08A, 0.15A, 0.3A, 0.6A, 1.2A, 2.5A, 5A, 10A, 20A, 32A。
  • 电压型电流传感器输入接口,量程:0.03V, 0.06V, 0.12V, 0.25V, 0.5V, 1V, 2V, 4V
  • 电压、电流在额定量程的10%~110%之间。
  • 标配RS232、USB存储外围设备接口、千兆以太网接口PC远程控制,内部存储空间8GB。
  • 电源线、软件、使用说明手册。每个通道配1对1.5米带护套4mm香蕉头电流测试线,1对装有保险丝的1.5米带护套4mm香蕉头电压测试线,鳄鱼夹,1根0.25m测试连接线。
  • 仪器的测量电压等级 CAT IV 600V, CAT III 1000V,精度保持周期12个月。

LMG671配置清单

序号 型号 名称 数量 说明
LMG671 -BAS 七通道
功率分析仪
1 最多可配7组测试通道,最大输入1000V,32A AC/DC
L60-CH-B 电压电流测试通道模块 4 50/60Hz电压电流精度:
B:0.03%测量值+0.03%量程峰值,DC…500kHz;
RS232接口、USB接口、以太网接口 通讯接口配置 1 每台标配1个 RS232接口, 2个USB3.0接口,1个千兆以太网接口
LMG Remote Software LMG标准远程控制软件 1 可查看及存储功率分析仪测试的所有数据
电压、电流测试线套装 电压、电流测试线标配套装 4 每个测试通道标配1对1.5米带保险丝的电压测试线,1对1.5m电流测试线,1根跳线,1对鳄鱼夹,CATIII 1000V 32A

LMG600系列应用

(*包含LMG611LMG641LMG671以及老型号)

1、光伏逆变器效率测试

根据目前行业遵循的CQC CNCACTS0016-2015并网光伏电站性能检测与质量评估技术规范,以及NBT 32004-2013 光伏发电并网逆变器技术规范,需要对光伏电站逆变器进行相关检测。德国高美测仪ZES ZIMMER的LMG671系列,可测试多通道逆变器转换效率,保障不同光照条件下的逆变器性能的精确测试。光伏发电的MPPT随着天气的变化在不停的改变,这意味着在工作时它的电流是时刻变化的,可能是32A,也可能是0.05A;LMG671在大小量程范围内,均可保持一致的高测试精度。提供Labview二次开发驱动程序,便于满足未来基于VDE-AR-N 4105标准中低电压穿越测试的定制化测试系统开发的需求。
因此,LMG系列功率分析仪成为了光伏逆变器生产厂家、光伏电站第三方检测机构、光伏电站运维服务公司和光伏电站业主的理想之选。

2、风电测试

风电测试有如下难点:工作频率在5Hz左右,电压高达3000V。LMG671系列功率分析仪在低至0.05Hz的频率下,还可以保证测试精度;使其在风电测试行业脱颖而出。依照IEC/EN 61000-4-7标准进行谐波和间谐波测量,主机最大可查看到1000次;通过调取指令可到2000次。可分析间谐波,可显示柱状图。各次谐波和间谐波都可以在仪器上查看及存储,间谐波最小可按1Hz分频分析。强大的谐波分析功能,让风电测试变得简单。
使用LMG系列功率分析仪,可实现风电系统的谐波闪变测试、效率测试、机械效率测试和系统效率测试等等。

3、电抗器、变压器损耗测试、磁特性测试

电抗器一般工作在低功率因数下,功率因数甚至可能低至0.002以下!市面上常见的功率分析在如此低功率因数下,都是无法保证测量精度的。而LMG671系列功率分析仪的测试精度不受功率因素的影响,可提供功率因素为0.01的校准报告;LMG671系列延迟小于3ns, 意味着相角误差50Hz<1u弧度;LMG671系列可以调整相角延迟,步进1ns,相角延迟调整分辨率0.3u弧度。诸多独特的技术优势,成为电抗器、变压器损耗测试的理想解决方案。

4、变频器、逆变器、电机测试

现在的频率控制系统可以实现超过95%的效率水平。这些变频器使用脉冲宽度调制来控制电机的速度几乎没有损耗。宗旨是相互优化调节变频器和电机,以达到最好的整体效率。测量变频器的输入功率、中间电路和输出功率同时测量电机的机械功一点也不简单。除了传感器技术(用于测大电流的宽频带传感器、高压分压器、精确的速度和扭矩变送器)的集成,仪器还必须迎接的测量挑战是变频器输出端非常陡峭的边缘的信号。
分析电力驱动系统的关键问题是:变频器输出端的哪一部分能量对应于电机扭矩相关的基波频率,哪一部分对应剩余的频率范围,特别是谐波频谱?为了给一个精确的答案,它需要一直执行两个独立的测量:一个是没有滤波的宽频带功率,相对应的另一个是经过滤波的信号在特定频率的功率。而后使用FFT分析测量谐波频谱。这个过程是非常耗时的,然而它还不能保证初始测量时的状态一直保持不变。
LMG671系列创新的双路径架构可以实现一次测量可同时获取所有需要的结果,它是市面上精度高达、频率范围最宽的仪器,并且无混淆的影响。

5、电动汽车无线充电站测试

6、电动汽车性能测试

7、CE谐波闪烁测试

8、家电、待机功耗测试

功率分析仪软件界面
银飞有售。
