如何选择合适的光学测试仪器设备?依据GBT5700-2008照明测量方法来做测试

如何依据GBT5700-2008 照明测量方法来做测试?如何选择合适的测试仪器设备?
GB/T 5700-2008《照明测量方法》规定了室内外照明场所的照明测量仪器、测量方法和测量内容。此标准适用于室内照明的测量、道路、广场、室外作业区等室外照明场所的测量和建筑夜景照明的测量。是很多第三方检测机构、节能监察中心、市政部门、照明设计和施工单位等等机构都会参考使用的标准,因此需要了解依据此标准的照明测量方法,还需要知道如何选择合适的测量仪器仪表

一、 照度的测量

(一)GB/T 5700-2008在以下章节规定了照度的测量要求及方法:

6. 测量方法
6.1 照度测量
6.1.1 中心布点法
6.1.2 四角布点法
6.1.3 照度均匀度
6.3 反射比测量
6.3.3 照度计+ 亮度计方法
6.3.4 照度计测量漫反射表面
7 建筑物内照明测量
8 室外照明测量

(二)GB/T 5700-2008在以下章节规定了(光)照度计的技术要求:

5.1 (光)照度计
5.1.1 不低于一级的照度计,道路和广场照明的照度测量分辨率≤0.1 lx
5.1.2 符合JJG 245,满足:
a)相对示值误差≤±4%
b)V(λ)匹配误差≤6%
c)余弦特性误差≤4%
d)换挡误差≤±1%
e)非线性误差误差≤±1%

(三)推荐方案

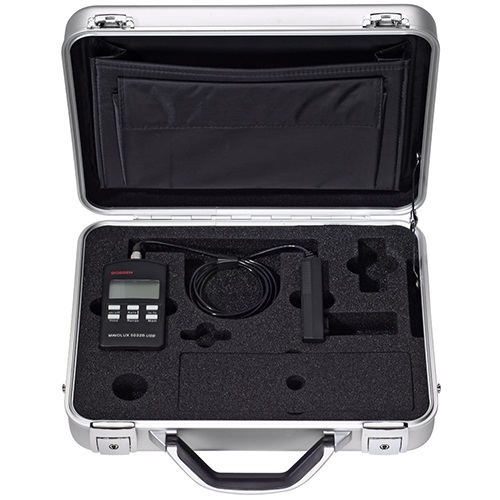

德国GMC-I集团GOSSEN高森光学的照度计MAVOLUX 5032B USB,完全满足标准要求,且高于技术要求:

5.1.1 高于一级的照度计,分辨率0.01 lx
5.1.2 符合JJG 245,满足:
a)相对示值误差≤±3%读数±1位
b)V(λ)匹配误差≤3%
c)余弦特性误差≤2%
d)换挡误差≤±0.8%
e)非线性误差误差≤±1%
5032B

二、亮度测量
(一)GB/T 5700-2008在以下章节规定了亮度的测量要求及方法:

6. 测量方法
6.2 亮度度测量
6.3 反射比测量
6.3.2 亮度计+标准白板 方法
6.3.3 照度计+ 亮度计方法
7 建筑物内照明测量
8 室外照明测量

(二)GB/T 5700-2008在以下章节规定了(光)亮度计的技术要求:

5.2 (光)亮度计
5.2.1 不低于一级的亮度计
5.2.2 道路照明测量只测平均亮度时,可采用积分亮度计;还要求得出亮度总均匀度和纵向均匀度时,宜采用带望远镜头的亮度计,垂直视角≤2',水平方向视角为2‘~20’
5.2.3 检定符合JJG 211规定,满足:
a)相对示值误差≤±5% (0.02)
b)V(λ)匹配误差≤5.5%
c)稳定度误差≤1.5%
d)换挡误差≤±1%
e)非线性误差误差≤±1%

(三)推荐方案

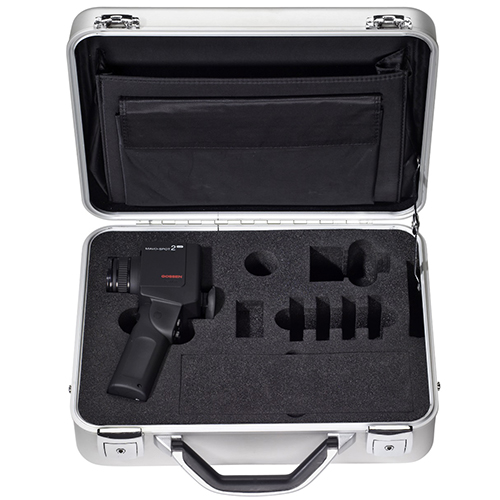

德国GMC-I集团GOSSEN高森光学的亮度计MAVO SPOT 2 USB完全满足标准要求,且高于技术要求:

5.2.1 不低于一级的亮度计
5.2.2 带望远镜头的亮度计,测试距离从1米到无穷远,很小测试角度达到1°,15°的测光视野范围
5.2.3 检定符合JJG 211规定,满足:
a)相对示值误差≤± 2.5 %读数 ± 2 位
b)V(λ)匹配误差≤3%
c)稳定度误差≤1.5%
d)换挡误差≤±1%
e)非线性误差误差≤±1%
数字照度计

三、色温和显色指数等测量

(一)GB/T 5700-2008在以下章节规定了色温和显示指数的测量要求及方法:

6. 测量方法
6.4 色温和显色指数测量
7 建筑物内照明测量
8 室外照明测量

(二)GB/T 5700-2008在以下章节规定了光谱辐射计的技术要求:

5.3 光谱辐射计
5.3.1 照明现场测量色温、显色指数和色度
5.3.2 a)波长范围380 nm ~ 780 nm,测光重复性≤1%
b)波长示值误差≤±2.0 nm
c)光谱宽度≤8nm
d)光谱测量间隔≤5nm
e)对A光源的色品坐标误差:│Δx│≤0.0015,│Δy│≤0.0015
6.4.2 测量符合GB/T 7922,计算符合GB/T 5702

(三)推荐方案

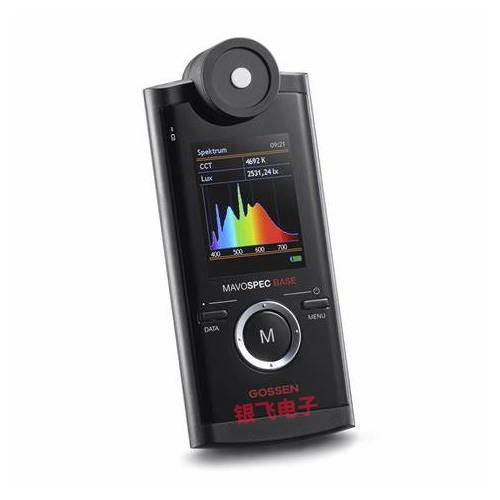

德国GMC-I集团GOSSEN高森光学的分光辐射照度计MAVOSPEC BASE完全满足标准要求,且高于技术要求:

5.3.1 照明现场测量色温、显色指数和色度;光谱功率分布、照度、闪烁、全色域指数、色彩逼真度、色彩饱和度等
5.3.2 a)波长范围380 nm ~ 780 nm,测光重复性≤1%
b)波长示值误差:±0.5 nm
c)光谱宽度≤8nm
d)光谱测量间隔≤5nm,分辨率:~1.72nm
e)色品坐标色度精度:± 0.0005
6.4.2 测量符合GB/T 7922,计算符合GB/T 5702
分光辐射照度计MAVOSPEC BASE

四、照明电参数测量
(一)GB/T 5700-2008在以下章节规定了照明电参数的测量要求及方法:

6. 测量方法
6.5 照明电参数测量
6.5.1 a)单个灯具电参数:工作电流、输入功率、功率因数、谐波含量等;
6.5.2 b)照明系统电参数:工作电压、电流、线路压降、系统功率、功率因数、谐波含量等;具有数据记录功能;
6.6 照明功率密度计算
7 建筑物内照明测量
8 室外照明测量

(二)GB/T 5700-2008在以下章节规定了功率计、电压表和电流表的技术要求:

5.4 功率计
5.4.1 电功率测量精度不低于1.5级,具有谐波测量功能
5.4.2 检定符合JJG780
GB/T 5700-2008 - 5.5 电压表
5.5.1 电压测量精度不低于1.5级
5.5.2 检定符合JJG34
GB/T 5700-2008 - 5.6 电流表
5.6.1 电流测量精度不低于1.5级
5.6.2 检定符合JJG35

(三)推荐方案

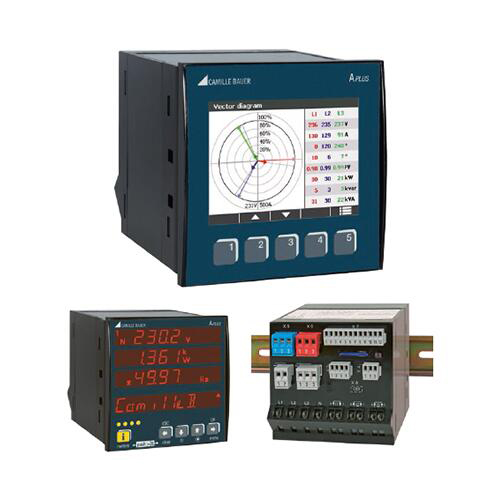

德国GMC-I集团的多参数电量测试仪Aplus完全满足标准要求,且高于技术要求:

多参数电量测试仪Aplus
5.4 功率计
5.4.1 电功率测量精度:± (0.16% 读数 + 0.04% 满量程),具有谐波测量、电压、电流、功率因数、频率、电能、相量图、谐波柱状图和波形图等功能,可支持单相、三相测量;
5.5 电压表:精度±0.1%
5.6 电流表:精度±0.1%
文章来源于德国GMC-I测试仪器
