日本菊水PCR-LE系列高品质交流电源

日本菊水PCR-LE系列高品质交流电源 。好电源日本菊水提供。高品质是菊水对产品的要求,其中代表产品就是 日本菊水PCR-LE系列高品质交流电源 是基于菊水电源研制开发的PCR(L/LA)系列(线性放大器方式)基础之上又一款高性能,多机能形的交流电源。 日本菊水PCR-LE系列高品质交流电源 既可作为高品位安定化电源使用,也可以进行宽频带自由波形的编辑和控制, 日本菊水PCR-LE系列高品质交流电源 同样带有各式各样特殊机能可供客户使用。好电源日本......

产品描述

日本菊水PCR-LE系列高品质交流电源。好电源日本菊水提供。高品质是菊水对产品的要求,其中代表产品就是日本菊水PCR-LE系列高品质交流电源是基于菊水电源研制开发的PCR(L/LA)系列(线性放大器方式)基础之上又一款高性能,多机能形的交流电源。日本菊水PCR-LE系列高品质交流电源既可作为高品位安定化电源使用,也可以进行宽频带自由波形的编辑和控制,日本菊水PCR-LE系列高品质交流电源同样带有各式各样特殊机能可供客户使用。好电源日本菊水提供。特别是在“新能源领域”中的太阳能,风能,燃料电池,燃气发动机等分布式发电的“系统联网试验”中,日本菊水PCR-LE系列高品质交流电源作为核心设备可与负载装置和功率分析仪等的联动试验系统装置组合使用。还有丰富的选购产品的组合,可对应低频抗扰度实验和各种电源环境试验。更有并联·单相三线三相运行选件,可以扩张到单相27kVA,单相三线54kVA,三相81kVA。因此可对应大规模的EMC试验站电源,大容量化产业用空调的测试电源等特殊需求。

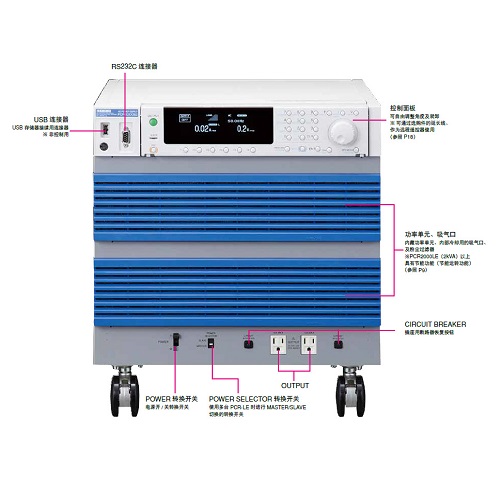

PCR-LE系列交流电源

日本菊水PCR-LE系列高品质交流电源参数性能表

型号

PCR500LE

PCR1000LE

PCR2000LE

PCR3000LE

PCR4000LE

PCR6000LE

PCR9000LE

输出容量

单相500VA

单相1kVA

单相2kVA

单相3kVA

单相4kVA

单相6kVA

单相9kVA

zui大输出电流

5A/2.5A

10A/5A

20A/10A

30A/15A

40A/20A

60A/30A

90A/45A

AC模式

(L/H 量程)

1V~150V / 2V~300V

5A/2.5A

10A/5A

20A/10A

30A/15A

40A/20A

60A/30A

90A/45A

DC模式

(L/H 量程)

1.4V~212V / 2.8V~424V

3.5A/1.75A

7A/3.5A

14A/7A

21A/10.5A

28A/14A

42A/21A

63A/31.5A

尺寸mm

(zui大尺寸)

430W

430W

430W

430(440)W

430(440)W

430(440)W

430(440)W

173(195)H

262(345)H

389(475)H

690(785)H

690(785)H

944(1040)H

1325(1420)H

550(600)D

550(595)D

550(595)D

550(595)D

550(595)D

550(595)D

550(595)D

质量

约17kg

约35kg

约55kg

约82kg

约96kg

约140kg

约190kg

从上述表格参数看到,优点极其突出。好电源日本菊水提供。宽输出量程也可直流输出,输出额定电压(AC): 1~300V;输出额定频率: 1~999.9Hz;输出额定电压(DC): ± 1.4~± 424V。另外,可实现DC输出和AC+DC输出。可在化学及物理等广泛的领域内使用。
模拟电源线异常:在AC模式下使用时,可通过停止PCR-LE系列的输出、电压跌落(dip),电压上升(pop),来模拟电源线的异常。可用于整流电源及电子仪器等的试验。
各种计测功能:可测量输出的实际有效值电压/电流、峰值电压/电流、有效功率/视在功率、功率因素。可分析输出电流的高次谐波(可达40次)。
时序功能:输出电压/频率/波形可随时间变化,能够自动执行电源环境试验。除AC输出以外,也可实现DC输出及AC+DC输出的时序。可设定0.1ms的分辨率,并搭载初始相位设定、相位骤变、跳跃功能、暂停功能。
传感检测、电压补偿调节:即使装置在远离负载仪器的地方,也能对电压降低进行补偿,稳定负载端的电压(有效值)。在传感检测中,有硬件传感检测和软件传感检测。可按照负载条件及使用用途区别使用。
输出电流控制:利用可选(时间、连续)的跳闸电流限制功能,可稳定控制输出电流(实际有效值),实现连续运转动作。在电力设施(分电盘、断路器、配线设施等)稳定的条件下,可进行通电试验。
响应选择:按照负载条件及用途,可选择内部放大器系统的响应(应答速度)。
高速应答(FAST): *电源的上升/下降速度要求
通常速度(MEDIUM):在各种电源环境试验中
高稳定性(SLOW):在EMC试验站点用供给等中
 *PCR6000LE、PCR9000LE除外
日本菊水电源
好电源日本菊水提供。日本菊水PCR-LE系列高品质交流电源外部通信:RS232C(标配)。通过选购件,可使用GPIB、USB、LAN进行远程遥控。由于LAN支持LXI规格,因此可获得性价比较高的系统结构。
存储功能:主机存储器上共计可存储99个波形库番号,包括输出频率、电压(AC/DC)、和一个周期的波形数据。另外,可以在USB存储器上保存主机存储器内容、面板设置、电源线异常仿真、时序数据。
节能功能(节电功能)
 睡眠功能:一定时间无输出后,功率单元会进入休眠状态,这样可抑制电力消耗。
节能运转功能*:可以利用节能运转功能,根据负载大小的需要,只提供负载所需要的功率。
*PCR500LE、PCR1000LE除外
支持标准:可用于IEC61000-3及4系列标准试验系统。选购件中还准备了应用程序软件。详细内容请参照卷末。

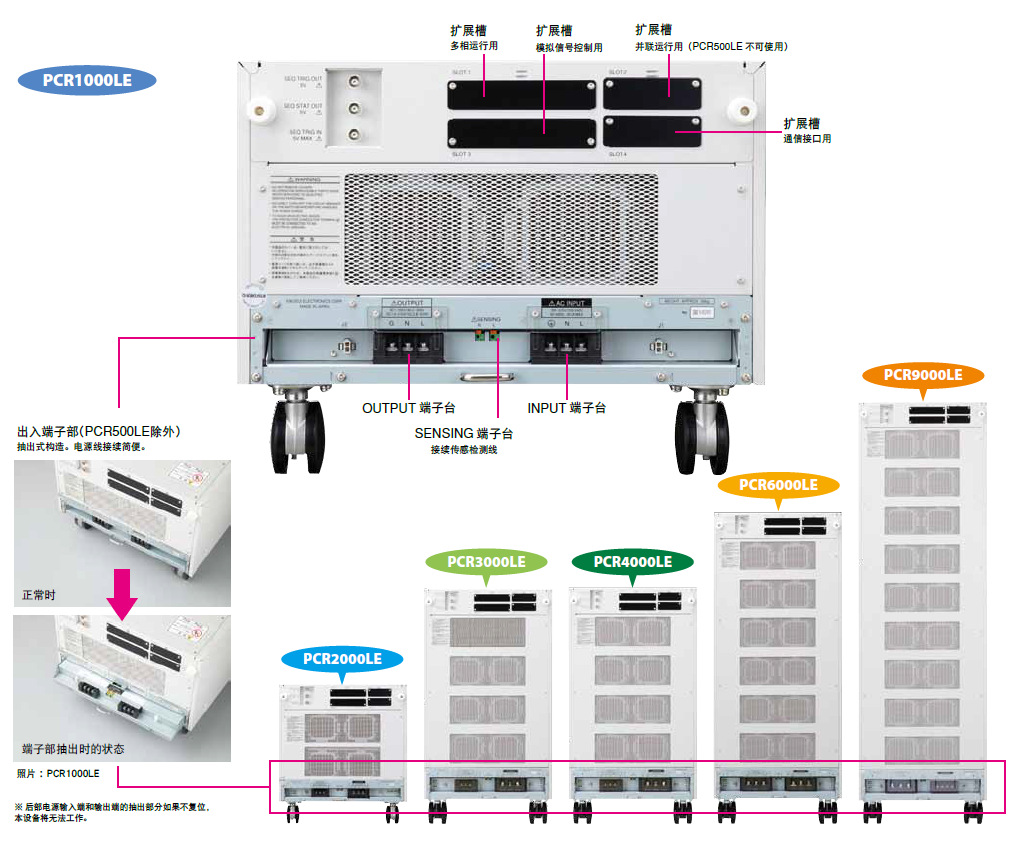

日本菊水PCR-LE系列高品质交流电源远程遥控前面板:前面板可取下使用。可通过选购件的控制面板延长线,作为远程遥控器使用。可将PCR-LE设置在工作台等的下方,采用延长线(选购件:EC05-PCR)来操作前面板。
通过单元结构获得的卓越维护性能
PCR-LE系列(PCR500LE除外)为单元结构。功率单元可采用1kVA单位进行维护(更换等)。
小型化:与以往型号PCR-LA(4kVA)的对比 伴随反向电流的“系统连接试验”依照系统联网技术要求方针
支持大容量:使用并联、单相3线、三相运行选购件(扩展运行驱动),可以使单相扩展到27kVA、单相3线扩展到54kVA、三相扩展到81kVA。可以作为大规模EMC站式电源或大容量工业空调的试验电源使用。
单相3线、三相运行:全部型号/zui大扩展容量:单相3线54kVA、三相81kVA(与并联运行选购件并用时)*需要使用另售的扩展运行驱动
并联运行:2kVA以上的型号/zui大连接台数:5台/zui大扩展容量:单相27kVA(并用单相3线、三相运行选购件,处理能力可高达单相3线54kVA、三相81kVA)*需要使用另售的扩展运行驱动
其他功能包括设定输出阻抗、测量高次谐波、软件起动(控制上升时间)、固定内部Vcc等等。

项目/机型名称

PCR500LE

PCR1000LE

PCR2000LE

PCR3000LE

PCR4000LE

输入额定(AC有效值)

电压

85V~132V/170V~250V

相数

单相

频率

47Hz~63Hz

视在功率

约0.93kVA

约1.8kVA

约3.6kVA

约5.5kVA

约7.3kVA

功率因数*2

0.97(TYP值)

zui大电流*1

11.3A/5.5A

22A/10.8A

44A/21.5A

66A/32A

88A/43A

输出额定(AC有效值)

电压(输出L/H量程)

1V~150V/2V~300V

分辨率

0.1V

电压设定精确度

(输出L/H量程)*3

±(0.3 % of set + 0.6V)

zui大电流*4

5A/2.5A

10A/5A

20A/10A

30A/15A

40A/20A

相数

单相

功率容量

500 VA

1kVA

2kVA

3kVA

4kVA

zui大峰值电流*5

zui大电流(有效值)的4倍(TYP值)

zui大反向电流*6

zui大电流(有效值)的30%

负载功率因数

0~1(超前或滞后)*4

频率*4

1Hz~999.9Hz

分辨率

0.01Hz(1.00Hz~100.0Hz)、0.1Hz(100.0Hz~999.9Hz)

输出额定DC模式

电压(输出L/H量程)

1.4V~212V/2.8V~424V

分辨率

0.1V

电压设定精确度

(输出L/H量程)*7

±(0.05 % of set + 0.05/0.1V)

zui大电流*8

3.5A/1.75A

7A/3.5A

14A/7A

21A/10.5A

28A/14A

zui大瞬间电流*9

zui大电流(有效值)的3.6倍

功率容量

350W

700W

1.4 kW

2.1 kW

2.8 kW

输出电压稳定度

电源变动*10

±0.1%以内

负载变动

(输出L/H量程)*11

±0.1V以内/±0.2V以内

输出频率变动*12

FAST

±0.2%以内–

MEDIUM

±0.3%以内

脉动电压噪声

DC模式(5Hz ~1MHz成分)

0.15Vrms以下

0.2Vrms以下

周围温度变动*13

100ppm/℃(TYP值)

输出频率稳定度、输出电压波形失真率、输出电压响应速度、效率

输出频率稳定度*14

±5×10‐5以内

设定精度

±1×10‐4以内

输出电压波形失真率*15

FAST

±0.2 %以下

MEDIUM

±0.3 %以下

输出电压响应速度*16

FAST

20μs(TYP值)

MEDIUM

30μs(TYP值)

效率*17

54%以上/

56%以上

55%以上/57%以上

指示计(荧光显示管显示)

电压表*18

分辨率

0.1V

精度

±(1 % of rdng + 2 digits)(10V~424V、常温下)

电流表*18



分辨率

0.01A

0.1A

精度

(1 % of rdng + 2 digits)(从额定zui大电流的5%至额定zui大电流,常温下)

功率表*19

分辨率

0.1W

1W

精度

(1% of rdng+3digits)(从额定电流容量的10%至额定zui大电力容量、负载功率因素1,常温下)

BNC端子

SEQ TRIG OUT *20

脉冲宽度约10μs、开路集电极输出、+5V约10kΩ的上拉电阻,串联电阻约220Ω、zui大吸收电流10mA、BNC连接器

SEQ STAT OUT *20

梯级时间输出、开路集电极输出、+5V约10kΩ的上拉电阻,串联电阻约220Ω、zui大吸收电流10mA、BNC连接器

SEQ TRIG IN *20

动作脉冲宽度≧10μs、光耦合器输入、驱动电压5V串联电阻约470Ω、7mA电流的状态下激活,BNC连接器

一般规格

绝缘电阻

500Vdc、30MΩ以上

500Vdc、10MΩ以上

输入—框架、输出—框架、输入—输出之间

耐压

1.5kVac、1分钟(输入—框架、输出—框架、输入—输出之间)

电路方式

线性放大器方式

环境条件

工作环境

室内使用、过电压分类Ⅱ

动作温度范围

0℃~+50℃

保存温度范围

-10℃~+60℃

动作湿度范围

20 % rh~80 % rh(无凝水)

保存湿度范围

90 % rh以下(无凝水)

海拔高度

2000m以内

质量

约17kg

约35kg

约55kg

约82kg

约96kg

输入端子

入口

M4

M5

M8

M8

输出端子

M4

M4

M4

M5

M5

外形尺寸

(mm)

430

173

263

475

785

785

550

配件

电源线

1根带插头的电源线的长度:3m(仅PCR500LE有),其他不带电源线

安装指南

1册

快速参考和文

1份、英文1份

安全手册

1册

CD-ROM

1张

电磁兼容(EMC)*21

适合以下的指令以及标准要求事项

EMC指令2004/108/EC

EN61326-1(ClassA*23)、EN55011(ClassA*23、Group1*24)、EN61000-3-2*25、EN61000-3-3*26

适用条件:与本产品连接的电缆及电线全部采用不足3m的产品

安全性

适合以下的指令以及标准要求事项

低电压指令2006/95/EC*22、EN61010-1、ClassⅠ*27、Pollution Degree2

*1输入100V系统/200V系统
*2输出电压100V/200V、输出电压100V/200V、输出电流额定值、负载功率因素1、输出频率40Hz~999.9Hz的情况下
*3输出频率45Hz~65Hz、无负载、常温下
*4输出电压1V~100V/2V~200V、负载功率因素0.8~1时
在输出电压100V~150V/200V~300V的情况下,根据输出电压值,输出电流会降低。
负载功率因素为0~0.8时,根据负载功率因数,输出电流会降低。
输出频率为1Hz~40Hz时,根据输出频率,输出电流会降低。
*5电容器输入型整流负载(但是按照额定输出电流的实效值进行限制)
*6在输出电压100V/200V、输出频率40Hz~999.9Hz的状态下(当反向电流相位相对输出电压,为-180deg时)
*7在无负载、常温状态下
*8在输出电压100V~212V/200V~424V的情况下,根据输出电压值,输出电流会降低。
*9按照额定输出电流的实效值来进行限制
*10额定范围的变更
*11额定的0~100%变化输出电压80V~150V/160V~300V、负载功率因素1的情况下。
在输出端子台上。采用响应模式FAST及MEDIUM
*12在40Hz~999.9Hz状态下输出电压80V~150V/160V~300V、负载功率因素1的情况下。
以200Hz为基准时的输出电压变动
*13额定范围的变化输出电压量程100V/200V、输出电流0A的情况下
*14对应所有的额定范围变化
*15输出电压80V~150V/160V~300V、负载功率因素1的情况下
*16输出电压100V/200V、负载功率因素1的情况下,输出电流0A ←→对应额定值的变化
*17输入电压100V/200V、输出电压100V/200V、输出电流额定值、负载功率因素1、输出频率40Hz~999.9Hz的情况下
*18真正的有效值显示、峰值系数3以下的波形中。DC以及输出频率40Hz~999.9Hz。RMS和AVE中
*19输出频率45Hz~65Hz
*20信号虽然与输出端子进行了绝缘,但是各信号公共端(COM)是共通的。还可以设置信号的逻辑符号。
*21不适用于特别订购件、改造件。
*22仅针对面板上有CE标志的型号。
*23本产品是Class A机器。适用于在工业环境下使用。在住宅环境中使用本产品有可能成为干扰源。在这种情况时,为了防止对广播电视的信号造成干扰,请用户必要的减少电磁辐射的措施。
*24本产品是Group 1机器。本产品在材料处理或检查/分析时,电磁放射,诱导及/或静电结合等方面没有在无线电频段产生/使用能量的意图。
*25仅PCR500LE、PCR1000LE、PCR2000LE。
*26本产品是Class I机器。本产品的保护接地端子必须接地。如果不正确接地,安全性能得不到保障。文章来源于日本菊水PCR-LE系列高品质交流电源
