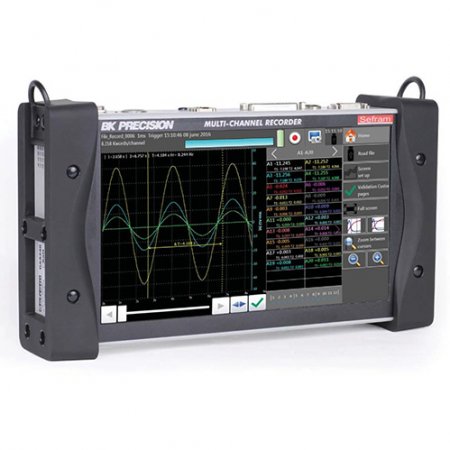

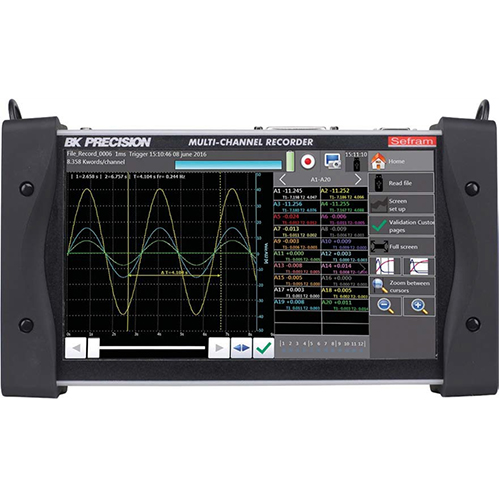

BK PRECISION多功能数据记录仪 支持±0.5mV至±100V的宽量程输入，在工业生产工艺监测、设备运维及实验室研发场景中，对多参数的长期稳定记录与精准分析是优化流程、排查故障的关键。BK PRECISION多功能数据记录仪凭借紧凑的掌上设计、丰富的测量通道及灵活的扩展能力，成为现场测试与移动监测的理想工具。该系列设备不仅能精准采集电压、温度、电流等核心参数，还支持频率、脉冲等特殊信号测量，同时具备长效数据存储与便捷的数据导出功能，适配从工业生产线监测到实验室环境校准的多元需求。本文将从设备核心性能、功能特性、典型应用场景及测试原理四个维度，全面解析BK PRECISION DAS220,DSA240多功能数据记录仪，为用户深入了解与高效应用该设备提供参考。



BK PRECISION DAS220,DSA240多功能数据记录仪在硬件配置上以“高适配性、高稳定性”为核心，满足多场景测量需求。该系列设备标配20个通用模拟通道，通过螺丝输入端子实现便捷接线，同时支持通道扩展，最多可扩展至200个通道，能同步采集多点位、多类型参数，例如在大型工厂生产线监测中，可同时记录不同工位的设备电压、运行温度及传送带脉冲信号，无需多台设备协同，大幅简化测试系统搭建。设备配备32GB大容量固态存储器，支持1ms至20min可调采样间隔，既能满足瞬态信号（如设备启动电流突变）的捕捉需求，也能实现长时间（如72小时）的连续监测，例如在电池充放电测试中，可完整记录充放电全周期的电压、电流变化曲线，为电池容量与循环寿命分析提供完整数据支撑。此外，BK PRECISION DAS220,DSA240多功能数据记录仪采用10英寸彩色触摸屏，搭配图标驱动式菜单，操作界面直观易懂，即使是非专业测试人员也能快速上手，现场测试时无需携带复杂操作手册，提升工作效率。



在测量功能覆盖上，BK多功能数据记录仪展现出极强的全面性，可适配多类型参数测量需求。电压测量方面，设备支持±0.5mV至±100V的宽量程输入，测量精度达满刻度的0.1%±10μV，既能捕捉传感器输出的微弱电压信号（如应变片毫伏级信号），也能耐受工业设备的高压信号（如电机驱动电压），在新能源设备研发中，可精准记录逆变器输出电压的微小波动，为波形优化提供数据依据。温度测量是该系列设备的一大亮点，支持J、K、T、S等多种类型热电偶及Pt100/Pt1000铂电阻传感器接入，热电偶测量范围覆盖-210℃至1820℃，铂电阻测量精度达±0.1%读值+0.3℃@20℃，适用于从低温冷链监测（如食品运输温度记录）到高温工业炉温跟踪（如金属热处理温度监测）的全场景温度测试。此外，BK PRECISION DAS220,DSA240多功能数据记录仪还支持电流（需搭配可选分流输入接线板）、电阻、频率及脉冲测量，其中频率测量范围为1Hz至10kHz，脉冲测量可转换为RPM（每分钟转数）显示，在电机运维场景中，可实时记录电机转速与输入电流，分析转速与负载电流的关联关系，判断电机运行是否正常。

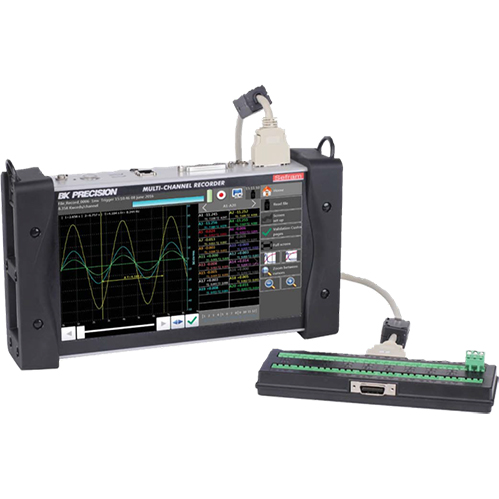

BK PRECISION DAS220,DSA240多功能数据记录仪的扩展能力与数据管理功能，进一步拓宽了其应用边界。设备支持通过菊花链方式连接额外的模拟模块，每增加一个模块可扩展20个通道，最多扩展至200个通道，适配大型工业系统的多点位监测，例如在智能楼宇运维中，可扩展通道记录不同楼层的照明电压、空调电流及室内温度，实现楼宇能耗的全面监测。数据管理方面，设备配备2个USB主机端口与1个LAN接口，USB端口可外接U盘快速导出数据，LAN接口支持远程数据传输与控制，用户通过免费的DasLab Windows PC软件，可远程配置设备参数、实时查看测量数据，还能将记录数据导出为Excel、CSV等通用格式，便于后续数据统计与分析。例如在实验室环境校准中，研究人员可通过LAN接口远程控制BK PRECISION DAS220,DSA240多功能数据记录仪，实时监测校准设备的输出参数，数据自动同步至电脑并生成校准报告，减少人工干预，提升校准效率与数据准确性。此外，该系列部分机型（DAS220-BAT、DSA240-BAT）内置不可更换锂电池，待机模式下续航可达15小时，非待机模式下续航10小时，户外无市电场景（如户外设备运维、野外环境监测）中无需携带外接电源，进一步强化设备的移动性与实用性。

模拟通道
DC 电压
范围		± (0.5, 1, 2.5, 5, 10, 25, 50, 100) mV ± (0.5, 1, 2.5, 5, 10, 25, 50, 100) V
Maximum 输入电压		100 V DC
精度		满刻度的 0.1% , ±10 µV
热电偶温度特性
各式感测器测 量范围(冷接 合补偿:± 1.25 °C)	J	-346 °F ～ 2192 °F (-210 °C ～ 1200 °C)
	K	-418 °F ～ 2498 °F (-250 °C ～ 1370 °C)
	T	-328 °F ～ 752 °F (-200 °C ～ 400 °C)
	S	-58 °F ～ 3200 °F (-50 °C ～ 1760 °C)
	B	392 °F ～ 3308 °F (200 °C ～ 1820 °C)
	E	-418 °F ～ 1832 °F (-250 °C ～ 1000 °C)
	N	-418 °F ～ 2372 °F (-250 °C ～ 1300 °C)
	C	32 °F ～ 4208 °F (0 °C ～ 2320 °C)
	L	-328 °F ～ 1652 °F (-200 °C ～ 900 °C)
Pt100 ＆ Pt1000 温度特性
电流		1 mA (Pt100), 100 µA (Pt1000)
范围		-200 °C to 850 °C
测量		2 线, 3 线
精度@ 20 ºC		读值的 0.3 °C ±0.1%
补偿电阻		2 线	30Ω max.
		3 线	50Ω max.
阻抗
范围		1 kΩ ＆10 kΩ
精度		1Ω (1 kΩ 范围) ＆ 10Ω (10 kΩ 范围)
数字通道
数字 I/O
通道数		12
Maximum 承受电压		24 V Cat I
输入阻抗		4.7 k Ω
取样率		1 ms max.
Timing 输入
通道数		4 (K1 to K4)
Maximum 承受电压		24 V Cat I
输入阻抗		4.7 k Ω
取样率		1 ms max.
脉冲计数		0 to 1 千万, 精度 0.1%
测频		1 Hz to 10 kHz, 精度 0.1%



BK PRECISION DAS220,DSA240多功能数据记录仪基于“信号采集-信号调理-模数转换-数据处理-存储与显示”的核心流程，实现多参数的精准测量与记录。在信号采集阶段，设备通过不同类型的输入通道接收外部信号：电压信号直接通过模拟通道输入，温度信号通过热电偶或铂电阻传感器将温度变化转换为电压信号后输入，电流信号则需通过外部分流器将电流转换为对应电压信号（如4-20mA电流信号通过50Ω分流器转换为0.2-1V电压信号），确保不同类型的物理参数均转换为设备可处理的电压信号。信号调理环节是保障测量精度的关键，设备内置多级信号调理电路，包括放大器、滤波器与隔离电路：放大器将微弱电压信号（如热电偶毫伏级信号）放大至适合模数转换的范围，避免信号过弱导致的测量误差；滤波器支持10Hz、100Hz、1kHz、10kHz等多档位滤波，可滤除环境中的高频噪声（如工业设备产生的电磁干扰），例如在电网附近进行电压测量时，选择50Hz/60Hz陷波滤波，可有效抑制电网频率干扰，确保电压测量值稳定；隔离电路采用光电隔离技术，实现输入信号与设备内部电路的电气隔离，隔离电压达100V，防止外部高压信号或接地环路干扰设备内部电路，保障测量安全与数据准确。



模数转换（ADC）环节是BK PRECISION DAS220,DSA240多功能数据记录仪实现数字化测量的核心，设备采用16位分辨率的模数转换器，将经过调理的模拟电压信号转换为数字信号。16位分辨率意味着转换器可将满量程电压信号划分为65536个量化等级，例如在±10V量程下，最小量化间隔约为305μV，能精准捕捉微小的电压变化，确保弱信号测量的准确性。模数转换的采样速率由用户根据测量需求设定，范围为1ms至20min，采样时钟由设备内部高精度晶振提供，确保采样时间间隔的稳定性，避免因采样时钟漂移导致的时间戳偏差，例如在频率测量中，稳定的采样时钟能准确计算单位时间内的脉冲数，保证频率测量精度达0.1%。数据处理阶段，设备内置高性能微处理器对数字化后的信号进行运算与分析：对于电压、温度等参数，通过预设的校准系数（设备出厂前经过标准校准，存储校准参数）将数字信号转换为实际物理量值，例如将热电偶转换的电压信号通过温度-电压对应公式计算出实际温度；对于频率与脉冲参数，通过计数单位时间内的脉冲个数计算频率，或累计脉冲总数并结合时间计算转速（RPM）。处理后的数据一方面存储至32GB固态存储器，支持循环存储与分段存储，满足不同场景下的数据保存需求；另一方面实时显示在10英寸触摸屏上，用户可通过图形（波形图、趋势图）或数字形式查看测量结果，同时支持光标测量功能，可直接在屏幕上读取波形的峰值、谷值、平均值等参数，现场测试时无需额外设备即可完成数据初步分析。



BK PRECISION DAS220,DSA240多功能数据记录仪以紧凑的掌上设计、全面的测量功能、灵活的扩展能力及精准的测试原理，成为工业监测、设备运维与实验室研发的可靠工具。无论是多参数同步采集、长时间连续监测，还是户外移动测试，该系列设备都能凭借稳定的性能与便捷的操作，满足用户多样化需求。随着工业自动化与智能化的不断发展，BK PRECISION DAS220,DSA240多功能数据记录仪将持续发挥多参数监测优势，助力用户优化测试流程、提升数据准确性，为生产效率提升与产品研发创新提供有力支撑。
