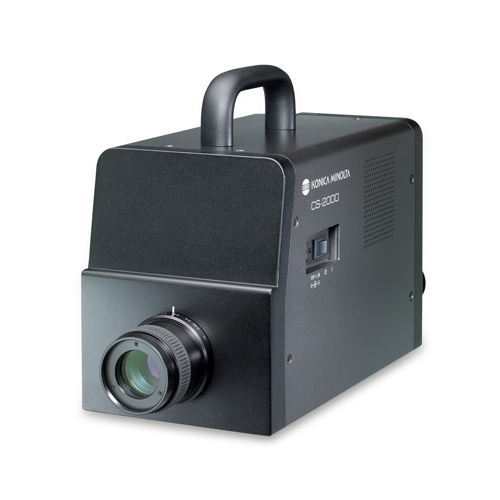

美能达CS-2000/CS-2000A分光辐射亮度计
美能达CS-2000/CS-2000A分光辐射亮度计 。随着高清电视时代的全面启动，为了更好地恢复清晰、明亮和高分辨率的图像，一些支持全高清的高质量显示设备的发展也在日益加快。目前，先进的技术可以达到100000:1对比度的亮度水平，画面会给你更真实的感觉。由于需要测量较低亮度的仪器，因此在再现一些比黑暗的图像时存在技术瓶颈。此外，一些其他类型的发光元件正在迅速发展，例如有机电致发光。与传统的LCD和PDP显示器一样，它们都需要更高精度的光......
产品描述
美能达CS-2000/CS-2000A分光辐射亮度计。随着高清电视时代的全面启动，为了更好地恢复清晰、明亮和高分辨率的图像，一些支持全高清的高质量显示设备的发展也在日益加快。目前，先进的技术可以达到100000:1对比度的亮度水平，画面会给你更真实的感觉。由于需要测量较低亮度的仪器，因此在再现一些“比黑暗”的图像时存在技术瓶颈。此外，一些其他类型的发光元件正在迅速发展，例如有机电致发光。与传统的LCD和PDP显示器一样，它们都需要更高精度的光谱辐射曲线分析。
3、重复性对比实验
CS-2000/CS-2000A测量低亮度的能力达到全球高水平
作为一款色彩分光辐射亮度计,CS-2000/CS-2000A高精度光谱辐射亮度曲线,它的低亮度测量达到了全球高水平，可测亮度很低达0.003 cd/m2，高达测量对比度可达100,000 : 1。在低亮度为0.003 cd/m2 时，仪器也能保持高精度测量。柯尼卡美能达将先进的光学设计技术与信号处理技术充分结合，为在低亮度0.003 cd/m2下色度和亮度测量的高精度提供了保障。测量精度：±2%（亮度）。仪器的独特设计充分消除了机械及电路噪声，使CS-2000在低亮度时也能进行重复性很好的迅速测量。1 cd/m2 时的测量时间：约5秒（快速模式）。CS-2000/CS-2000A分光辐射亮度计低偏振误差
由于使用反射型衍射光栅引起的偏振误差被减小到只有2%（测量角度：1°）。这使那些使用偏振片的显示设备如LCD的测量数据的稳定性得到了保障。
仪器仅5 nm的半波宽，满足了对于色度测量的要求（JIS Z 8724-1997，CIE 122-1996），保证了在整个可见光波长范围内色度的精确测量。
CS-2000可根据您不同的应用对象，选择不同的光学测量角度。测量角度选择：1°，0.2°，0.1°
很小测量面积：Ø0.1 mm（使用近摄镜时）。
分光辐射亮度计实用的设计
仪器的操作温度范围是5℃～35℃，与实际工作环境相近，保证仪器操作时的可靠性。仅仅需要在开机后预热30秒，即可进行正常测量。（测量角度：1°；目标亮度：5 cd/m2以上；23℃时）。
即使是有周期性发光特性的光源，也可得到稳定的测量数据。
1.内同步测量
通过输入同步频率进行测量
2.外同步测量
通过外接输入垂直同步信号进行测量
3.多重积分模式测量
减少测量非同步时采集信号的变化或测量那些发光特性周期不规则的光源
彩色LCD显示屏和操作面板设置在仪器背面，简洁的按钮排列使您可以更直观地调用想要的功能。
美能达CS-2000/CS-2000A功能强大
1、可选择合适的测量角度，以满足不同的被测对象。
1°测量角适用于：传统的测量对象如中、大尺寸的显示器。
如：LCD，PDP或EL平板显示、移动电话或者数码相机的LCD面板、各类航空用雷达或仪器设备的显示面板、户外大屏幕显示设备。
如：LCD，PDP或EL平板显示、移动电话或者数码相机的LCD面板、各类航空用雷达或仪器设备的显示面板、户外大屏幕显示设备。
0.2° 测量角适用于：小面积光源如LEDs
如:车载音响系统、汽车显示面板、荧光灯、背光灯管等一些光源。
0.1° 测量角适用于：极小的发光源或远距离光源
如：PDP或LCD的像素点、冷阴极管、汽车刹车灯、交通信号灯。
如：PDP或LCD的像素点、冷阴极管、汽车刹车灯、交通信号灯。
2、测量小面积时使用的近摄镜（可选配件）
仪器配合可选的近摄镜一起使用，可以测量的很小面积为Φ0.1mm，不仅可以测量常规尺寸的显示设备，也可以测量一些小面积的光源。
测量距离和测量面积| 测量距离（单位：mm） | 测量角度 | |||
|---|---|---|---|---|
| 1° | 0.2° | 0.1° | ||
| 当使用近摄镜时 | 55.0 | φ1.00 | φ0.20 | φ0.10 |
| 70.9 | φ1.39 | φ0.28 | φ0.14 | |
| 350 | φ5.00 | φ1.00 | φ0.50 | |
| 500 | φ7.78 | φ1.56 | φ0.78 | |
| 1,000 | φ16.66 | φ3.33 | φ1.67 | |
| 2,000 | φ34.18 | φ6.84 | φ3.42 | |
*在目标亮度为0.1 cd/m2 时，与柯尼卡美能达以前的型号CS-1000做比较
*y轴代表了：假设CS-2000测量的平均值为1时，CS-1000测量值的对数
仪器通过在设计上充分消除了机械及电路噪声，达到了更好的重复性。
4、被测亮度与测量时间
（单位：秒）
4、被测亮度与测量时间
（单位：秒）
| 亮度(cd/m2) | 一般模式 | 快速模式 |
|---|---|---|
| 0.003 | 243 | 35 |
| 0.01 | 243 | 35 |
| 0.1 | 155 | 27 |
| 1 | 19 | 5 |
| 10 | 4 | 4 |
| 300 | 3.7 | 3.7 |
测量对象：标准光源A
*所有的时间仅代表接近值。
CS-2000的核心，光学传感器，通过精确的分析设计，消除了其成分中的热量对测量数据的叠加影响。
CS-2000的核心，光学传感器，通过精确的分析设计，消除了其成分中的热量对测量数据的叠加影响。
CS-2000主要规格技术说明
| 型号 | CS-2000 | ||
|---|---|---|---|
| 波长范围 | 380 ～ 780 nm | ||
| 波长分辨率 | 0.9 nm/pixel | ||
| 显示波长宽度 | 1.0 nm | ||
| 波长精度 | ±0.3 nm（校准波长：435.8 nm，546.1 nm，643.8 nm，Hg-Cd灯） | ||
| 光谱波宽 | 5 nm以下（半波宽） | ||
| 测量角度 （可选） | 1° | 0.2° | 0.1° |
| 测量亮度范围（标准光源A） | 0.003～5,000 cd/m2 | 0.075～125,000 cd/m2 | 0.3～500,000 cd/m2 |
| 很小测量区域 | Φ5 mm（当使用近摄镜头时为Φ1 mm） | Φ1 mm（当使用近摄镜头时为Φ0.2 mm） | Φ0.5 mm（当使用近摄镜头时为Φ0.1 mm） |
| 很小测量距离 | 350 mm（当使用近摄镜头时为55 mm） | ||
| 很小光谱辐射显示 | 1.0×10-9 W/sr, m2, nm | ||
| 精度：亮度（标准光源A）*1 | ±2% | ||
| 精度：色度（标准光源A）*1 |
x : ±0.0015 (0.05 cd/m2 以上) y : ±0.001 (0.05 cd/m2 以上) x,y : ±0.002 (0.005 ~ 0.05 cd/m2) x,y : ±0.003 (0.003 ~ 0.005 cd/m2) |
x : ±0.0015 (1.25 cd/m2 以上) y : ±0.001 (1.25 cd/m2 以上) x,y : ±0.002 (0.125 ~ 1.25 cd/m2) x,y : ±0.003 (0.075 ~ 0.125 cd/m2) |
x : ±0.0015 (5 cd/m2 以上) y : ±0.001 (5 cd/m2 以上) x,y : ±0.002 (0.5 ~ 5 cd/m2) x,y : ±0.003 (0.3 ~ 0.5 cd/m2) |
| 重复性：亮度（2σ）（标准光源A）*2 |
0.15% (0.1 cd/m2 以上) 0.3% (0.05 ~ 0.1 cd/m2) 0.4% (0.003 ~ 0.05 cd/m2) |
0.15% (2.5 cd/m2 以上) 0.3% (1.25 ~ 2.5 cd/m2) 0.4% (0.075 ~ 1.25 cd/m2) |
0.15% (10 cd/m2 以上) 0.3% (5 ~ 10 cd/m2) 0.4% (0.3 ~ 5 cd/m2) |
| 重复性：色度（2σ）（标准光源A）*2 |
0.0004 (0.2 cd/m2 以上) 0.0006 (0.1 ~ 0.2 cd/m2) 0.001 (0.005 ~ 0.1 cd/m2) 0.002 (0.003 ~ 0.005 cd/m2) |
0.0004 (5 cd/m2 以上) 0.0006 (2.5 ~ 5 cd/m2) 0.001 (0.125 ~ 2.5 cd/m2) 0.002 (0.075 ~ 0.125 cd/m2) |
0.0004 (20 cd/m2 以上) 0.0006 (10 ~ 20 cd/m2) 0.001 (0.5 ~ 10 cd/m2) 0.002 (0.3 ~ 0.5 cd/m2) |
| 偏振误差 | 1°：2%以下（400 ～ 780 nm）；0.1°和0.2°：3%以下（400 ～ 780 nm） | ||
| 积分时间 | 快速：0.005～16 秒；普通：0.005～120 秒 | ||
| 测量时间 | 很小1秒（手动模式）至很多大3秒（普通模式） | ||
| 色空间模式 | Lv x y，Lv u' v'，Lv TΔuv，XYZ，光谱曲线，特征波长，激发纯度，暗视觉亮度（使用CS-S10w专业软件） | ||
| 接口 | USB 1.1 | ||
|
操作温度/ 湿度范围 |
5～30℃，相对湿度80%以下，无凝露 | ||
|
存储温度 /湿度范围 |
0～35℃，相对湿度80%以下，无凝露 | ||
| 电源 | 电源适配器（100-240～，50/60 Hz） | ||
| 功率 | 约20 W | ||
| 尺寸 | 158（宽） × 200（高） × 300（长） mm（主机）, ø 70 × 95mm（镜头） | ||
| 重量 | 6.2 kg | ||
CS-2000A主要规格技术说明
| 型号 | CS-2000A | ||
|---|---|---|---|
| 波长范围 | 380 ～ 780 nm | ||
| 波长分辨率 | 0.9 nm/pixel | ||
| 显示波长宽度 | 1.0 nm | ||
| 波长精度 | ±0.3 nm（校准波长：435.8 nm，546.1 nm，643.8 nm，Hg-Cd灯） | ||
| 光谱波宽 | 5 nm以下（半波宽） | ||
| 测量角度 （可选） | 1° | 0.2° | 0.1° |
| 测量亮度范围（标准光源A） | 0.0005~5,000cd/m2 | 0.0125~125,000cd/m2 | 0.05~500,000cd/m2 |
| 很小测量区域 | Φ5 mm（当使用近摄镜头时为Φ1 mm） | Φ1 mm（当使用近摄镜头时为Φ0.2 mm） | Φ0.5 mm（当使用近摄镜头时为Φ0.1 mm） |
| 很小测量距离 | 350 mm（当使用近摄镜头时为55 mm） | ||
| 很小光谱辐射显示 | 1.0×10-9 W/sr, m2, nm | ||
| 精度：亮度（标准光源A）*1 | ±2% | ||
| 精度：色度（标准光源A）*1 |
x : ±0.0015 (0.05 cd/m2 以上) y : ±0.001 (0.05 cd/m2 以上) x,y : ±0.002 (0.001 ~ 0.05 cd/m2) |
x : ±0.0015 (1.25 cd/m2 以上) y : ±0.001 (1.25 cd/m2 以上) x,y : ±0.002 (0.025 ~ 1.25 cd/m2) |
x : ±0.0015 (5 cd/m2 以上) y : ±0.001 (5 cd/m2 以上) x,y : ±0.002 (0.1 ~ 5 cd/m2) |
| 重复性：亮度（2σ）（标准光源A）*2 |
0.15% (0.05 cd/m2 以上) 0.25% (0.003 ~ 0.05 cd/m2) 0.7% (0.001 ~ 0.003 cd/m2) 1.5% (0.0005 ~ 0.001 cd/m2) |
0.15% (1.25 cd/m2 以上) 0.25% (0.075 ~ 1.25 cd/m2) 0.7% (0.025 ~ 0.075 cd/m2) 1.5% (0.0125 ~ 0.025 cd/m2) |
0.15% (5 cd/m2以上) 0.25% (0.3 ~ 5 cd/m2) 0.7% (0.1 ~ 0.3 cd/m2) 1.5% (0.05 ~ 0.1 cd/m2) |
| 重复性：色度（2σ）（标准光源A）*2 |
x,y: 0.0004 (0.2 cd/m2以上) x,y: 0.0006 (0.1 ~ 0.2 cd/m2) x: 0.001 y:0.0015 (0.003 ~ 0.1 cd/m2) x: 0.003 y:0.0035 (0.001 ~ 0.003 cd/m2) |
x,y: 0.0004 (5 cd/m2 以上) x,y: 0.0006 (2.5 ~ 5 cd/m2) x: 0.001 y: 0.0015 (0.075 ~ 2.5 cd/m2) x: 0.003 y: 0.0035 (0.025 ~ 0.075 cd/m2) |
x,y : 0.0004 (20 cd/m2 以上) x,y : 0.0006 (10 ~ 20 cd/m2) x: 0.001 y: 0.0015 (0.3 ~ 10 cd/m2) x: 0.003 y: 0.0035 (0.1 ~ 0.3 cd/m2) |
| 偏振误差 | 1°：2%以下（400 ～ 780 nm）；0.1°和0.2°：3%以下（400 ～ 780 nm） | ||
| 积分时间 | 快速：0.005～16 秒；普通：0.005～120 秒 | ||
| 测量时间 | 很小1秒（手动模式）至较大243秒（普通模式） | ||
| 色空间模式 | Lv x y，Lv u' v'，Lv TΔuv，XYZ，光谱曲线，特征波长，激发纯度，暗视觉亮度（使用CS-S10w专业软件） | ||
| 接口 | USB 1.1 | ||
|
操作温度/ 湿度范围 |
5～35℃，相对湿度80%以下，无凝露 | ||
|
存储温度 /湿度范围 |
0～30℃，相对湿度80%以下，无凝露 | ||
| 电源 | 电源适配器（100-240～，50/60 Hz） | ||
| 功率 | 约20 W | ||
| 尺寸 | 158（宽） × 200（高） × 300（长） mm （主机），Φ70 × 95mm（镜头） | ||
| 重量 | 6.2 kg | ||
分光辐射亮度计是测量光源光谱能量分布很理想的仪器。它不仅可以测量亮度或光度值，还可以测量色度值。该仪器测量光源的辐射光谱，并计算所需参数，如色度或亮度。无论使用光栅还是棱镜，仪器测量的光源数据都是一致的。
CIE Vλ曲线和CIE配色函数曲线以数据的形式存储在仪器中，用于处理从待测光源测得的光谱能量分布数据。因此，与光度计和三刺激比色计相比，分光辐射计不存在传感器灵敏度匹配差引起的测量误差。在任何情况下，足够的灵敏度、高线性、低杂散光影响、低偏振光干扰以及5nm甚至更窄的半波宽度的应用是获得高精度数据的基本要求。
