在电力电子技术快速迭代的当下，高频、复杂信号的精准测量成为研发与测试的核心诉求。FLUKE Norma4000高精度功率分析仪凭借专利高带宽架构与多维度测量能力，在新能源汽车无线充电、工业开关电源研发等场景中展现出强劲适配性。Norma4000不仅能破解复杂波形下的测量难题，更通过便捷操作与稳定性能，重塑了相关领域的测试流程。本文聚焦两大典型应用场景，详细拆解FLUKE Norma4000高精度功率分析仪的实操细节、使用前后的显著变化，并结合真实用户反馈，全面呈现其专业价值。


新能源汽车无线充电技术以电磁感应为核心，其高频交变磁场的能量转换效率测量，是研发过程中的关键环节。该场景下，被测信号频率通常在80kHz至200kHz以上，且存在线圈距离、位置变化带来的动态干扰，传统测量设备往往面临数据波动大、效率计算不准确的问题。FLUKE Norma4000高精度功率分析仪凭借宽频带测量能力与抗干扰设计，成为该场景的理想选择。

1.具体使用细节拆解

在测试准备阶段，需根据系统功率选择合适的信号接入方式。对于小功率试验场景，可将无线充电装置的输入与输出端电压、电流直接接入FLUKE Norma4000高精度功率分析仪的4mm安全插孔，无需额外转接设备，简化接线流程。若为大功率实测场景，需配置磁通门原理的电流传感器，通过BNC插座与Norma4000连接，该传感器800KHz的频率适配性与10PPM的精度，能与Norma4000形成完美协同。

参数配置环节，需通过FLUKE Norma4000高精度功率分析仪的彩色显示屏与薄膜键盘，完成三项核心设置。首先选择同步源为外部输入，确保与无线充电系统的频率同步；其次根据传感器规格设定电压电流变比，保障信号转换的准确性；最后选择合适的耦合方式，匹配电磁感应的信号传输特性。此外，将平均时间调整为15ms，既能捕捉动态信号变化，又能避免数据过度波动，而开启高频率低通滤波器，可有效抑制高频磁场带来的干扰信号。

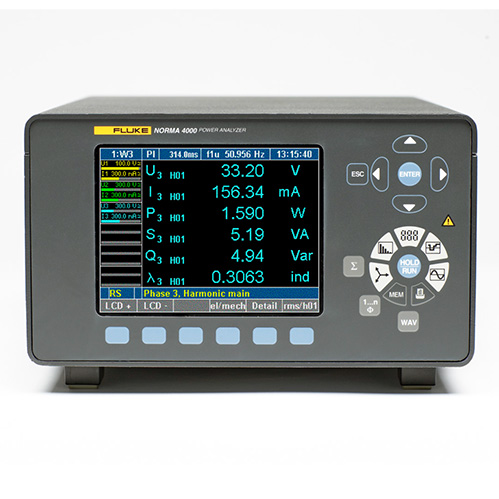

FLUKE Norma4000高精度功率分析仪

测量过程中，FLUKE Norma4000高精度功率分析仪的示波器模式可实时显示输入输出电压、电流波形，直观观察信号畸变情况；FFT分析功能能精准识别1至40次谐波成分，明确高频信号下的谐波损耗分布。通过Norma4000的积分功能，可自动计算不同线圈距离、位置组合下的能量转换效率，同步记录频率变化对效率的影响规律。所有测量数据实时存储于设备4MBRAM存储器，支持后续通过NormaViewPC软件导出分析，生成详细测试报告。

2.使用前后的核心变化

未使用FLUKE Norma4000高精度功率分析仪时，多数研发团队依赖高端示波器进行间接测量，需手动计算功率与效率值，不仅操作繁琐，且数据稳定性差，同一测试条件下多次测量结果偏差可达5%以上。尤其在200kHz以上高频场景中，示波器的采样率与带宽不足，无法完整捕捉信号细节，导致效率分析出现严重偏差。

引入Norma4000后，测试流程实现全方位优化。测量精度方面，FLUKE Norma4000高精度功率分析仪的基本准确度达0.2%（部分模块可达0.03%），频率测量精度为±0.01%测量值，确保效率计算结果的可靠性，多次重复测试偏差控制在0.5%以内。测试效率上，Norma4000的同步采样技术可同时捕获输入输出信号，自动完成功率与效率运算，将单次测试时间从原来的1小时缩短至15分钟，大幅提升研发进度。

此外，FLUKE Norma4000高精度功率分析仪支持15组用户配置存储，针对不同线圈参数的测试场景，可直接调用预设配置，无需重复设置。其紧凑的机身设计与便携性，也让现场测试更为灵活，无论是实验室固定测试台还是户外实地验证，Norma4000都能稳定运行，适应不同环境需求。


工业开关电源作为电气设备的核心供电单元，其效率与谐波失真程度直接影响产品性能与电网安全。该场景下，开关电源的高频开关特性导致输出信号波形复杂，包含大量谐波成分，且需在不同负载条件下验证功率损耗与稳定性，对测量设备的带宽、采样率与分析功能提出严苛要求。FLUKE Norma4000高精度功率分析仪凭借多模块配置与强大的信号处理能力，成为开关电源研发的核心工具。

1.具体使用细节拆解

接线环节需遵循“分路测量、隔离防护”原则。将FLUKE Norma4000高精度功率分析仪的电压通道接入开关电源的输入输出端，电流通道通过内部分流器与被测回路串联，利用Norma4000的galvanic隔离设计，避免输入输出信号相互干扰。对于大功率开关电源，可通过外部分流器扩展电流测量范围，确保信号采集的完整性。

参数设置需针对开关电源特性精准调整。FLUKE Norma4000高精度功率分析仪的采样率最高可达1MHz，带宽支持3MHz至10MHz（根据模块配置），可完整捕捉开关管导通与关断过程中的高频瞬态信号。将平均时间设置为100ms，平衡动态响应与数据稳定性；启用IEC标准的谐波分析模式，重点监测1至30次谐波的含量与分布，为电源的EMC优化提供数据支撑。

测量过程中，FLUKE Norma4000高精度功率分析仪的矢量图功能可直观展示电压与电流的相位关系，快速定位功率因数偏低的症结；记录仪功能可连续记录24小时内不同负载条件下的功率变化趋势，捕捉空载、半载、满载状态下的损耗差异。通过Norma4000的数字示波器模式，可放大观察PWM波形的畸变情况，结合FFT分析结果，优化开关频率与滤波电路参数，降低总谐波失真（THD）。

数据处理阶段，借助FLUKE Norma4000高精度功率分析仪标配的RS232与USB接口，可将测量数据实时传输至PC端，通过NormaView软件生成谐波频谱图、功率损耗趋势图等可视化报告。针对研发过程中的多轮迭代测试，软件支持数据对比分析，清晰呈现设计优化对效率与谐波的改善效果，助力工程师快速定位最优方案。

2.使用前后的核心变化

传统测试中，研发团队多采用普通功率计结合频谱分析仪的组合方案，不仅设备连接复杂，且存在测量盲区。普通功率计的带宽不足1MHz，无法准确测量高频开关信号的功率，频谱分析仪需单独采集数据，无法与功率参数同步分析，导致谐波损耗与总效率的关联性难以界定。在低功率因数场景下，测量误差可达10%以上，严重影响设计判断。

FLUKE Norma4000高精度功率分析仪的投入使用，实现了测量系统的一体化与精准化。其宽频带架构与高采样率，可覆盖开关电源的全部工作频率范围，精准测量PWM波形的真实功率，即使在低功率因数条件下，也能保持稳定的测量精度。Norma4000的同步测量功能，可同时获取电压、电流、功率、谐波等多维度数据，直接建立谐波含量与功率损耗的关联模型，为优化设计提供明确方向。

测试流程上，FLUKE Norma4000高精度功率分析仪的直观操作界面与预设测试模板，让新手工程师也能快速上手，无需复杂培训。设备支持的8路模拟/脉冲输入与4路模拟输出，可扩展连接扭矩、速率等传感器，实现电气参数与机械参数的同步测量，适用于带负载的开关电源综合测试。使用后，开关电源的研发周期平均缩短30%，产品的总谐波失真达标率提升至95%以上，效率优化空间得到充分挖掘。


FLUKE Norma4000高精度功率分析仪的实测表现，已通过众多行业用户的实践验证，其稳定性能与精准测量能力获得广泛认可。重庆大学电气学院某课题组在开展电动汽车无线充电能量转换效率研究时，曾长期受困于高频场景下的测量难题。该课题组负责人表示：“之前采用高端示波器测量，数据波动大，多次测试结果无法复现，严重影响项目进度。引入FLUKE Norma4000高精度功率分析仪后，其宽频带测量能力完全满足80kHz至200kHz以上的测试需求，效率计算结果稳定准确，完全达到项目研究的技术要求，为我们理清频率、线圈位置对效率的影响规律提供了可靠数据支撑。”

某专注于工业开关电源研发的企业工程师反馈：“我们的产品需满足严格的谐波排放标准，之前使用的测量设备无法精准捕捉高频谐波成分，导致产品优化缺乏明确方向。FLUKE Norma4000高精度功率分析仪的FFT分析功能非常强大，能清晰展示各次谐波的含量分布，让我们快速定位谐波超标的关键环节。同时，Norma4000支持多负载条件下的连续记录，帮助我们找到效率损耗的峰值区间，通过针对性优化，产品效率提升了3个百分点，谐波排放完全符合IEC标准。”

另一新能源汽车零部件厂商的测试主管提到：“FLUKE Norma4000高精度功率分析仪的便携性与耐用性超出预期，无论是实验室的恒温环境，还是户外的实地测试，设备都能稳定运行。其15组配置存储功能特别实用，我们针对不同型号的无线充电模块预设了测试参数，每次切换测试对象时直接调用，大幅节省了准备时间。NormaView软件的数据处理功能也很便捷，生成的测试报告既专业又直观，方便我们与客户沟通技术细节。”



小编极仪银飞总结FLUKE Norma4000高精度功率分析仪以其宽频带、高精度、多功能的核心优势，在新能源汽车无线充电、工业开关电源研发等关键场景中，破解了复杂信号测量的诸多难题。通过精准的信号采集、全面的分析功能与便捷的操作设计，Norma4000不仅提升了测试数据的可靠性，更优化了研发流程，为产品迭代提供了有力支撑。真实用户的实践反馈进一步验证了FLUKE Norma4000高精度功率分析仪的实用价值，使其成为电力电子测试领域的可靠伙伴。
