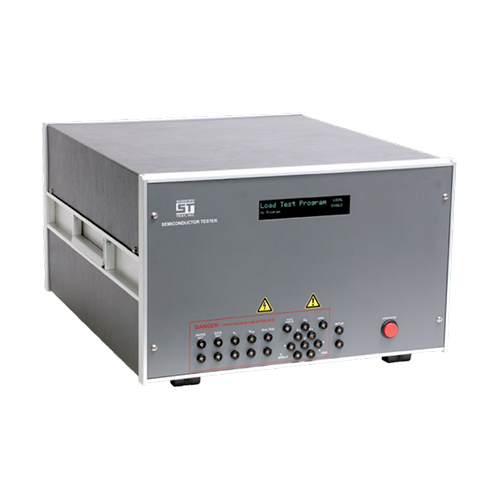

STI5000C晶体管图示仪
STI5000C晶体管图示仪 能够创建用于存储和直观操作的数字曲线，且能够快速而精确的生产数据点，再利用高速的ATE测试步骤生成曲线或以测试点构建曲线，曲线生成速度很快。每个步骤的典型测试时间为6到20MS，生成200个数据点曲线通常只需几秒钟。捕获的曲线数据点可以直接加载到Excel中，以创建曲线跟踪表示。数据增量可按线性或对数步骤编程。STI5000C操作简单，易于使用，先选择曲线，再输入范围并按下启动按钮，全电流范围（不限于20A），选择图......
产品描述
STI5000C晶体管图示仪能够创建用于存储和直观操作的数字曲线，且能够快速而精确的生产数据点，再利用高速的ATE测试步骤生成曲线或以测试点构建曲线，曲线生成速度很快。每个步骤的典型测试时间为6到20MS，生成200个数据点曲线通常只需几秒钟。捕获的曲线数据点可以直接加载到Excel中，以创建曲线跟踪表示。数据增量可按线性或对数步骤编程。STI5000C操作简单，易于使用，先选择曲线，再输入范围并按下启动按钮，全电流范围（不限于20A），选择图形功能的工具，刻度轴，更改日志/线性，查看曲线上的数据点，缩放，打印图形，为新扫描设置光标，保存图形，无跳线，无SMU设置选择，可进行全自动测试，并能创建可选测试以连接到外部测试设备。高分辨率确保像RDSON这样的测试在1 A测试电流下的精度为±0.5毫欧。
STI5000C晶体管图示仪使用说明书
广泛选择可用曲线
可编程数据点增量
增量可以是线性或对数
可编程关闭时间，以尽量减少加热
保存和调用曲线输入程序
保存和调用以前捕获的曲线图像
将曲线数据直接加载到Excel
按顺序运行多达10个曲线程序，数据自动加载到Excel
设定较大电流/电压限制，以防止损坏或发热
存储/召回测试程序
多条连续曲线
多个设备
测试程序中的电流限制
对数曲线，自动将曲线数据加载到Excel
大量曲线选择

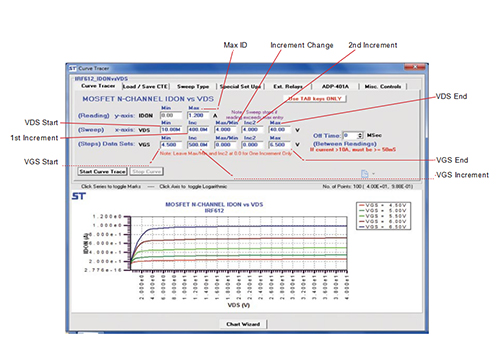

在曲线跟踪器上编程数据点既简单又直接。下图中显示了N通道MOSFET的IDON与VDS程序屏幕。测量变量IDON的上限值为顶行条目。当达到上限值时，数据捕获终止，曲线完成。水平轴为VDS，可增量编程。可以编程两种不同的增量大小。这允许用户在曲线中感兴趣的区域编程更精细的数据点。在所示示例中，靠前增量大小为400MV；第二个增量大小为4V，增量大小在VDS为4V时变化。VDS范围从10V到40V编程，VGS数据点可以类似地编程。该曲线通过在每个VGS偏置电压下扫描VDS数据点来运行，并持续到在每个VGS处获得较大ID或报告所有数据点为止。其他选项卡提供用户可选择的功能。可通过单击曲线跟踪器屏幕顶部附近的功能选择选项卡（加载/保存调用和保存程序），扫描类型选择线性或对数轴（如适用），外部继电器设置继电器驱动器以连接外部组件，ADP-401A用于在曲线跟踪器与ADP401A8针或16针可编程扫描仪和其他。控件将完成的曲线和数据点直接加载到Excel，并自动包含图形。数据点也可以用Excel提供的其他格式绘制。可以使用鼠标放大曲线的特定区域，并在完成的曲线上移动光标，以重新设置开始和停止限制，从而在感兴趣的区域中生成更详细的曲线。单击轴会将比例从线性更改为对数。单击曲线将显示曲线上的所有数据点。
STI5000C可使用的标准曲线
STI5000C可以使用任何可用的测试添加其他曲线。这些包括但不限于晶体管、双向晶闸管、可控硅、MOSFET、IGBT、OVP、选通器件、二极管、齐纳、光耦、稳压器、MOV、J-FET、光开关、diac、光逻辑、Quadrac、sidac、STS、SBS和继电器。
MOSFET-N通道：ID与VDS（在VG范围内）；ID与VG（在VDS范围内）；IS与VSD；RDS与VG（固定ID）；RDS与ID（在多个VG中）；IDSS与VDS（可选择反向偏置）；VGSTH与ID；
MOSFET-P通道：ID与VDS（在VG范围内）；ID与VG（在VDS范围内）；IS与VSD；RDS与VG（固定ID）；RDS与ID（在VG范围内）；IDSS与VDS（可选择反向偏置）；VGSTH与ID；
晶体管NPN：HFE与IC；BVCE（O、S、R、V）与IC；ICBO与VCBO；VCE（SAT）与IV（在固定IC/IB比率下）；VCE（SAT）与IB（IC范围内）；VBE（SAT）与IC（在固定VCE下）；IC与VCE（在IB范围内，仅曲线跟踪器）；IEBO与VEB；ICEO与VCE；
晶体管PNP：HFE与IC；BVCE（O、S、R、V）与IC；BVEBO与IE；ICBO与VCBO；VCE（SAT）与IC（在固定IC/IB比率下）；VCE（SAT）与IB（IC范围内）；VBE（SAT）与IB（在固定IC/IB比率下）；VBE（开启）与IC（在固定VCE下）；IC与VCE（在IB范围内，仅曲线跟踪器）；IEBO与VEB；ICEO与VCE；
IGBT-N通道：IC与VCE（在VGE范围内）；IC与VGE（在VCE范围内）；ICES与VCE；IF与VF；VCE与VGE；
IGBT-P通道：IC与VCE（在VGE范围内）；IC与VGE（在VCE范围内）；ICES与VCE；IF与VF；VCE与VGE；
二极管：IF与VF；IR与VR；
稳压二极管：IF 与VF；IZ与BVZ；
双向晶闸管：IT与VT+（在固定IG和RGK打开时）；IT与VT-（在固定IG和RGK打开时）；
SCR：IT与VTM（在固定IG和RGK打开时）；
SSOVP：IT与VT+（固定IBO时）；IT与VT（固定IBO时）；
SIDAC：IT与VT+ (固定IBO时)；IT与 VT- (固定IBO时)；
DIAC：ID与VF+；ID与VF-；
调节器正极：电子负载与VOUT（固定IMAX时）；
调节器负极：电子负载与VOUT（固定IMAX时）；
JFET-N通道：ID（关闭）与VDS（VG范围内）；ID（关闭）与VG（反向偏置，在固定VDS下）；ID（开启）与VDS（VG范围内）；ID（开启）与VG（反向偏置，在固定VDS下）；
JFET-P通道：ID（关闭）与VDS（VG范围内）；ID（关闭vs.VG（反向偏置，在固定VDS下）；ID（开启）与VDS（VG范围内）；ID（开启）与VG（反向偏置，在固定VDS下）；
其他曲线：负V与负I（开启状态负电阻装置，需要负载箱）；正V与I（开启状态负电阻装置，需要负载箱）；V与I象限I和III；
| 5000C | 曲线跟踪器2NA至50A、20v、1Kv |
| 5000E | 分立半导体测试仪2NA至50A、20v、1Kv |
| 5300C | 曲线跟踪器2NA至50A、20v、1Kv（可扩展范围） |
| 5300HX |
分立半导体测试仪2NA至50A、20v、1Kv（可扩展范围） |
STI5000C曲线跟踪器的测试规范和配件
| PARAMETER | V RANGE | I RANGE | MAX RES. | ACCURACY | |
|
LEAKAGE |
IR，ICBO，ICEO/R/S/X，IDSS/X， IDOFF，IDRM，IRRM |
10V to 999V (2000V)1 |
2NA (20PA)2 to 50MA |
1NA (1PA)2 |
1%+2NA+20PA/V8 (1%+200PA+2PA/V)2，8 |
| IEBO， IGSSF，IGSSR，IGSS，IGKO，IR(OPTO) | 10V to 20V (80V)3 | 2NA (20PA)2 to3A | 1NA (1PA)2 |
1%+2NA+20PA/V8 (1%+200PA+2PA/V)2，8 |
|
| BREAKDOWN |
BVCEO， BVCES (IGBT) (300μS Pulse above 10mA) |
10V to to450V(900V)1 to700V (1400V)1 to800V (1600V)1 |
100μA to 200MA to100MA to50MA |
1MV | 1%+100MV |
|
BVDSS，VD，BVCBO， VDRM，VRRM，VBB |
10Vto999V (2000V)1 |
100NAto50MA | 1MV | 1%+100MV | |
|
BVR， BVZ |
10Vto5.00V to9.999V to50.00V to700V (1400V)1 to999V (2000V)1 BVZ-Soak-50V(100V) 0-50msto99secs |
10μAto49.9A (500A)4 to25A (250A)4to9.9A to100MA to50MA to400mA to80mA |
1MV | 0.4%+2LSB | |
|
BVEBO，BVGSS，BVGKO |
10Vto20V (80V)3 |
100NAto3A |
1MV | 1%+10MV | |
| VCESUS | VCEOSUS，VCERSUS，VCEVSUS | VCE：TO1500V Inductive Kickback，35mH choke | IC：to 4A | 0.5V | 2%+0.5V |
| IMPEDANCE |
ZZ (1kHZ) 0.1Ωto 20 KΩ |
0.1Vto200VDC (measure50μV to 300mVrms) |
100μAto 300mADC | 0.001Ω1μV | 1%+1%Range |
| GAIN | hFE (1to 99，999) CTR (.01to 99，999) |
VCE：.10Vto5.00V5 to9.99V to49.9V |
IE：10μAto 49.9A (500A)4 derate to 25A (250)4 derate to 9.99A IF， IB：100NA to10A |
.01hFE .0001CTR |
VCE：1%+10MV IC：1%+100NA IF， IB:1%+5NA |
| ON STATE |
VCESAT， VBESAT， VBEON VF， VT VDSON， IDON， VGSON VGEON VF (Opto-Diode) |
VCE， VD， VF， VT：.10V to 5.00V to 9.99V VGS， VGE， VBE， VF：.10V to 9.99V |
IE， VT， IF， ID：10μA to 49.9A (500A)4 derateto25A(250A)4 IB， IF， IGT：100NA to 10A (40A)7 |
1MV |
V：1%+10MV IE/IF/ID/ IT：1%+100NA IB IGT：1% + 5NA |
|
VGSTH， VGETH |
.10V to 49.9V | ID：100μA to 3A | 1MV | 1%+10MV | |
| VO (Regulator) |
VO：.10V to 20V (50V)3 VIN：.10V to 49.9V Load：Resistive or Electronic |
IO：1MAto5A | 1MV | 1%+10MV | |
| IIN (Regulator) |
VIN：.10V to 20V (80V)3 Load：RGK， 1K，10K，EXT，OPEN， SHORT |
IIN：1MA to 3A | 10NA | 1%+5NA | |
| VC | .10V to 49.9V | 10MA to 10A | 1MV | 1%+10MV | |
| OFF | VGSOFF | VO：.10V to 20V (80V)3 |
ID：100NA (20PA)2 to 3A VDS：.10V to 50V |
1MV | 1%+10MV |
| TRIGGER |
IGT VGT VOPER (Relay) |
VD：5V to 49.9V VGT：.10V to 20V (80V)3 .10V to 50V |
IAK：to 3A IGT：100NA to 3A RL：12，30，100Ω，EXT |
10NA 1MV .10V |
1%+5NA 1%+10MV 1% +.10V |
| HOLD |
IH VRELEASE (Relay) |
VD：5V to 49.9V .10V to 50V |
IH：1.5A IGT：100NA to 3A RL：12，30，100Ω， EXT (Initial IAK set by RL) |
1µA .10V |
1%+2µA 1%+.10V |
| LATCH |
IL (Tested indirectly， no exact value) |
VD：5V to 49.9V |
IL：100µA to 3A IGT：100NA to 3A RL：12，30，100Ω，EXT |
N/A | N/A |
| BREAKOVER |
VBO， IBO (SSOVP) VBO， IBO (STS， DIAC) VBO， IBO (SIDAC) VS， IS (SBS， STS) |
0.10to400V1 0.10to20V (80V)3 0.10to400V1 0.10to20V (80V)3 |
10mAto900mA 1μAto200μA 1μAto1mA 1μAto200μA |
1mV |
1%+100mV 1%+10mV 1%+100mV |
*精度规格是读数中±1位数字的补充
1.2000V高压（阳极/集电极）选项
2.低电流甲板选项-还增加了可编程浸泡时间，从1毫秒到99秒。对于小于1μA的电流(5000E上不可用）
3.80V低电压源（门/基）选项
4.500安培高电流甲板选项(5000E上不可用）
5.前面板端子处的电压；允许引入电缆
6.可选100V高压电源
7.40A Lo Soure选件
8.高电平或适配器：1%+2NA+40PA/V
高压选项
| HVA-2000 | 2000V阳极/集电极选件（需要工厂安装） |
| HVG-80 | 80V栅极/基极选件，建议用于高栅极电压MOSFET（需要工厂安装） |
| AUX-150 | 用于脉冲复位试验和10x1000μS的辅助150V电源 |
高电流选项
| HC-100 | 100A 大型机 |
| HC-1.5/400 | 1.5A 大电流选项（IBO为400V) |
| LO-40 | 将低电源扩展至40A（仅80V栅极） |
扫描仪选项
扫描仪需要处理器板和电缆或个性化夹具| ADP-401A-8 | 8针全可编程扫描仪，30A，1200V |
| ADP-401A-16 | 16针全可编程扫描仪，30A，1200V |
软件选项
| SW-MAP | 晶片映射选项（包括软件/固件）料仓、分拣或测试结果的映射需要探测器通过RS-232提供X-Y坐标 |
| SW-HIREL | Hi-Rel软件选项（增量百分比测试，包括具有重新测试功能的在线增量测试） |
| SW-CURVE | 自动生成曲线跟踪（将曲线跟踪添加到任何系统，包括5000C） |
| THRML-VBE | 用于热晶体管测试的VBE；可编程为10A、50V、50MS；需要硬件 |
| DUAL-VBE | 差分VBE匹配；需要扫描仪/硬件 |
设备适配器选项
| ADP-310 | 光耦适配器（需要光电测试夹具）（参见光电测试夹具） |
| ADP-320 | 调节器（3端子）适配器，（需要测试夹具）（参见测试夹具） |
| ADP-350 | uadrac/Diac测试适配器（需要测试夹具）（推荐HVG-80） |
| ADP-360 |
测试适配器：1.瞬态浪涌装置（SSOVP） 2.Sidacs 3.DIAC（需要HVA-2000） |
| ADP-370 | 8针Dip光电逻辑器件适配器 |
| ADP-380 | 开尔文适配器（接受标准测试夹具） |
| ADP-390 |
继电器测试适配器 （RCOIL、VOPER、VREL、RCONT、OPTIME、RELTIME） |
| ADP-506 | 锁紧负载箱，用于精确锁紧测量 |
| ADP-508 | 用于5引线设备的适配器，电流检测为10MA和开尔文引脚，也称为六角检测 |
| ADP-ICEV | 香蕉插头电阻帽 |
试验夹具-自检
| ST-100 | 5000系列的自检夹具（包括购买新测试仪） |
| ST-200 | 弱电甲板的自检夹具（包括购买新的弱电甲板） |
| ST-300 | 多路复用器自检夹具（包括购买新多路复用器） |
| ST-345 | ADP-340-5或ADP-340-5-G的自检夹具（包括购买新的ADP-340-5） |
| ST-601 | ADP401A的自检夹具（包括购买新的ADP-401A） |
测试夹具-分立/表面安装
可用的驱动和传感用EW/KELVIN双触点| FXK-220 |
TO-220/218（A型阳极中心销）（G型栅极中心销） 对于未列出的任何分立或表面安装设备测试夹具，请咨询银飞电子。如果插座可用，STI可根据用户的要求制作夹具。 |
| FX-UW | 用于通用销连接的任何固定装置（需要FX-CAB-UW） |
| FX-CAB-UW | 通用有线固定装置通用有线固定装置电缆 |
测试夹具-个性化
适用于可编程扫描仪ADP-401和ADP401A| FX-8P-BLNK | ADP-401A-8的8P空白试验夹具 |
| FX-16P-BLNK | ADP-401A-8用16P空白试验夹具 |
| FX-8P | ADP-401A-8的2至8针测试夹具（任何可用的2至8针插座） |
| FX-16P | ADP-401A-16的2至16针测试夹具（任何可用的2至16针插座） |
| FX-VCC | 将引脚可分配VCC和逻辑1和0添加到FX-8P、FX-16P |
电缆选项
建议与处理器/探头一起使用的设备电缆和控制电缆| HAC-100 | 9针零调制解调器电缆 |
| HCB-125 | LC-1000控制电缆，6’（50p Centronics至50p Centronics） |
| HCB-150 | 处理装置电缆，6' |
| HCB-200 | 处理器控制电缆，6’（SOT、EOT、Fail、箱子等）（25p D-Sub P至25p D-Sub S） |
| HCB-301 | 从测试仪到HCD和适配器的互连电缆 |
| HCB-301K | 带开尔文的HCB-301 |
| HCB-340-5 | ADP-340-5G 6'用处理器设备电缆 |
| HCB-360 | 9p D-Sub插头至插座6'或10'的电缆 |
| HCB-401-8 | ADP-401-8扫描仪的处理器设备电缆 |
| HCB-401-16 | ADP-401-16扫描仪的处理装置电缆 |
| HCB-410 | ADP-410（适配器至未端接导线）的处理器设备电缆 |
| HCB-500 | HC-500处理装置电缆6'（200A） |
| HCB-502 | 装置用HC阳极和阴极电缆 |
| HCB-A615 | 辅助控制电缆（6p圆形P至6p圆形S） |
接口板选项
| EXT-200 | 外部控制板，提供SOT测试接收EOT（U1-12）和通过/失败（U1-13），15个继电器驱动器 |
| PI-200 | 探针接口卡 |
| HI-100 | 处理器接口卡，继电器闭合，16个箱子 |
