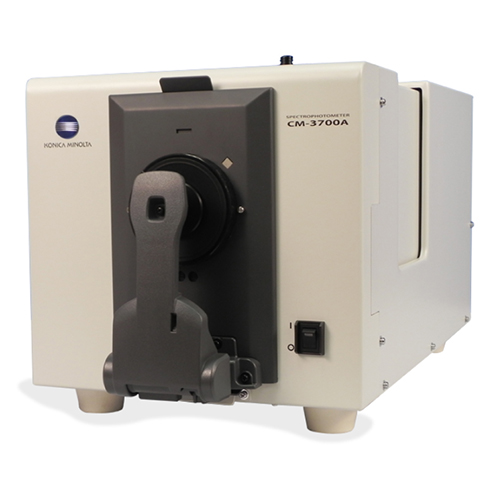

柯尼卡美能达 CM-3700A 台式分光测色计
柯尼卡美能达CM-3700A台式分光测色计是一款面向多产业领域的高精度固定式反射分光测色计，专注于色彩与色差的精准测量，凭借先进的光学设计、灵活的测量模式及稳定的性能表现，成为纺织、塑料、印刷、电子等行业质量管控与产品研发的核心设备。柯尼卡美能达CM-3700A台式分光测色计支持SCI与SCE双模式切换，具备荧光测量与波长偏差自动补偿功能，能够有效应对不同样品的测量需求，解决传统测量中精度不足、数据主观性强的痛点。本文将结合仪器......
产品描述
柯尼卡美能达CM-3700A台式分光测色计是一款面向多产业领域的高精度固定式反射分光测色计，专注于色彩与色差的精准测量，凭借先进的光学设计、灵活的测量模式及稳定的性能表现，成为纺织、塑料、印刷、电子等行业质量管控与产品研发的核心设备。柯尼卡美能达CM-3700A台式分光测色计支持SCI与SCE双模式切换，具备荧光测量与波长偏差自动补偿功能，能够有效应对不同样品的测量需求，解决传统测量中精度不足、数据主观性强的痛点。本文将结合仪器权威技术资料，从测试原理、核心参数、实操流程、应用场景及维护要点等方面展开分析，帮助读者全面掌握柯尼卡美能达CM-3700A台式分光测色计的专业特性。
仪器支持SCI（包括镜面光）与SCE（去除镜面光）两种测量模式的自由切换，满足不同场景的检测需求。SCI模式下，仪器捕捉样品表面的全部反射光（镜面反射+漫反射），能够客观反映样品的真实色彩特性，适用于产品质量的标准化检测；SCE模式则通过遮挡镜面反射光，仅测量漫反射光，其结果更贴近人眼对物体色彩的视觉感知，常用于消费品外观设计与视觉一致性评估。两种模式可同时测量，无需重复操作，提升了检测效率。
柯尼卡美能达CM-3700A台式分光测色计
荧光测量是柯尼卡美能达CM-3700A台式分光测色计的重要功能之一，其原理通过电机驱动式紫外光截止滤镜（400nm）调整UV光量实现。仪器的氙灯光源可通过滤镜移动，部分或完全截止紫外线区域的光，UV光量可在0.0%至100.0%之间分1000级精准调整。进行严格荧光测量时，需先测量定值荧光校准板，通过Tint模式或Whiteness[WI]模式计算补偿系数，使测量值与标准值匹配；若无需高精度要求，可在UV光量为99.9%（滤镜未遮盖氙灯）的状态下直接测量。
此外，CM-3700A搭载独家的WAA（WavelengthAnalysis&Adjustment）技术，能够自动检测并补偿波长偏差。仪器内部配备辉光放电光源，可实时监控使用过程中因环境温湿度变化、意外冲击等导致的波长偏移，通过内部算法校准，确保长期测量精度稳定。对于反射率水平方向的偏差，则可通过零位校准与白板校准进一步修正，形成双重保障。
（一）设备准备
首先需完成柯尼卡美能达CM-3700A台式分光测色计与电脑的连接，使用标配的3mUSB连接线（IF-A48），将Type-B连接器插入仪器的USB连接端子，Type-A连接器接入电脑USB端口。连接前需关闭仪器电源，安装专用USB驱动程序（与SpectraMagicNX2软件配套提供），驱动安装完成后需重启仪器确保通讯稳定。电源连接需使用指定交流适配器AC-A312F，将直流输出插头插入仪器输入端子，电源插头插入100-240V50/60Hz的室内插座，确保插头完全插入无松动。开机时按下电源按键约1秒，LED灯亮蓝灯表示启动成功；关机时长按电源按键3秒，LED灯闪烁后熄灭，期间切勿插拔适配器。
（二）目标罩安装与校准
目标罩的选择需根据样品尺寸确定，CM-3700A提供SAV（测量面积1×3mm）与USAV（测量面积1×3mm）两种规格，安装时需先拉开样品架（保持70度以上打开状态），将原有目标罩或保护盖沿缺口笔直取下（避免倾斜损伤元器件）。新目标罩需对齐定位销与定位孔，确保白色涂层面朝内（仪器侧），文字标识朝上，嵌入后检查是否松动。CM-3700A具备目标罩检测功能，通过SpectraMagicNX2软件启用后，可自动识别目标罩类型，需确认指示器显示与安装的目标罩一致，若出现误检需清洁目标罩表面污垢或重新安装。
校准是保障测量精度的核心环节，柯尼卡美能达CM-3700A台式分光测色计需执行零位校准与白板校准，且校准必须使用SAV目标罩。零位校准前需在软件中设置与测量一致的SCI/SCE模式及UV光量，将零位校准筒（CM-A155）的凸部插入仪器凹处，用样品架按压固定，确保无松动后启动校准。白板校准使用白色校准板（CM-A309），其校准数据在23℃下测得，若需最高精度测量，建议在该温度环境下操作。将白色校准板安装至样品架，启动校准后若启用WAA功能，将自动执行约20秒的波长调整，期间不可移除校准板。电源接通后，若距上次校准已过8小时，仪器将提示重新校准，需及时执行。
（三）样品测量与数据处理
样品放置需符合规范，反射测量时用样品架夹住样品（最大厚度30mm），调整位置使测量点对准目标区域，移动样品时需拉开样品架避免损伤表面。如需确认测量位置，可通过SpectraMagicNX2软件的取景器功能，利用光标指示定位，若样品颜色与光标相近可切换至模拟光标。测量时通过软件或仪器的MEASURE按键启动，按键亮蓝灯表示可测量，亮橙灯表示未完成校准，熄灭则表示正在测量或电源关闭。
数据处理可通过可选的SpectraMagicNX2软件完成，软件支持色彩参数分析、色差计算、数据存档与报告生成，可根据行业需求选择对应的色空间与色差公式。测量不透明度时，软件可通过白背衬与黑背衬两种测量结果自动计算，无需手动换算，提升数据处理效率。
在纺织行业，CM-3700A可用于染料配色、染色过程监控与成品色牢度检测。染料配色阶段，通过仪器精准测量不同配比染液的反射光谱，快速锁定最优配方，避免传统人工配色的批次偏差；染色过程中，每隔固定时间取样测量，利用SCE模式贴近人眼视觉的特点，及时调整染色温度与染料浓度，确保色彩均匀；成品色牢度检测时，通过对比摩擦、水洗前后的色差数据，量化色牢度等级，为产品验收提供客观依据。
塑料行业中，柯尼卡美能达CM-3700A台式分光测色计主要应用于原料检验与成品外观检测。原料检验环节，测量树脂、色母粒的色彩一致性，通过SCI模式获取真实反射率数据，筛选合格原料；成品检测时，针对塑料外壳、零部件的表面色彩与光泽一致性进行批量检测，利用仪器的高重复性（ΔE*ab≤0.005）确保不同批次产品质量稳定，尤其适用于电子设备外壳、汽车内饰件等对外观要求严苛的产品。
印刷行业中，CM-3700A可用于油墨质量检测与印刷品色彩管控。油墨检测时，测量油墨的反射光谱与色差数据，确保油墨批次一致性；印刷过程中，实时测量印刷样张的色彩参数，与标准色卡比对，及时调整油墨用量与印刷速度，避免因工艺波动导致的色彩偏差；对于荧光油墨印刷的包装产品，可通过UV光量调整功能，精准捕捉荧光成分的影响，确保印刷品与设计稿一致。
清洁方面，仪器机身被弄脏时需用干燥软布擦拭，严禁使用苯、稀释剂等有机溶剂；镜头或受光窗有灰尘时，用吹气设备吹除，避免直接触摸；白色校准板、零位校准筒内部脏污时，先用吹气设备清除灰尘，顽固污垢可用软布蘸少量乙醇擦拭，校准板需避免划痕；目标罩清洁时切勿触摸白色涂层面，表面污垢可拆下后用乙醇擦拭，不使用时需放入配件收纳空间存放，防止褪色。
存放与运送需遵循严格要求，CM-3700A需存放于无灰尘、无化学气体、温度0-40℃的环境，避免阳光直射或靠近取暖设备，长期存放需装入原包装纸箱，套上防尘罩。运送时需取下目标罩，安装保护盖保护样品测量口，由两人共同搬运（重量约18kg），使用原包装材料减少震动冲击，退换时需将主体与配件一同装箱。
柯尼卡美能达CM-3700A台式分光测色计
定期维护方面，建议每年进行一次专业检测，联系经柯尼卡美能达授权的服务机构处理；WAA功能购买后第一年内可免费使用，后续需通过附加服务延续授权。若仪器出现故障，如测量结果异常，需检查样品放置是否正确、目标罩安装是否规范、校准是否完成；通讯故障需确认USB连接与驱动安装；出现错误代码时，可先关闭电源重启，无法解决则联系授权服务机构，切勿自行拆解仪器。
柯尼卡美能达CM-3700A台式分光测色计以其精准的光学设计、全面的技术参数与标准化操作流程，为多行业提供了可靠的色彩测量解决方案。CM-3700A的SCI/SCE双模式切换、荧光测量功能与WAA波长补偿技术，解决了传统测量的痛点，其高重复性与器间差控制能力，确保了数据的客观性与一致性。从设备准备到样品测量，从日常维护到故障应对，柯尼卡美能达CM-3700A台式分光测色计的每一个环节都体现了精密仪器的专业性，能够帮助企业实现从原料检验到成品验收的全流程质量管控。随着各行业对产品外观品质要求的不断提升，色彩精准测量成为企业核心竞争力的重要组成部分。柯尼卡美能达CM-3700A台式分光测色计将持续发挥技术优势，通过与SpectraMagicNX2软件的联动，实现数据的智能化管理与追溯，为纺织、塑料、印刷等行业的高质量发展提供有力支撑。对于使用者而言，深入掌握其测试原理与操作规范，重视日常维护与定期校准，方能充分发挥柯尼卡美能达CM-3700A台式分光测色计的性能优势，为产品质量保驾护航。
核心测试原理

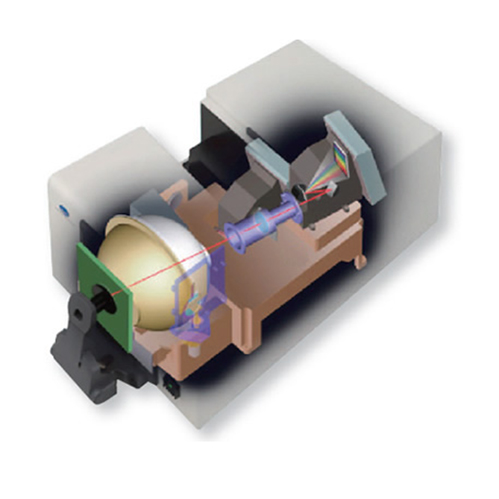

柯尼卡美能达CM-3700A台式分光测色计的测量原理基于光学反射定律与光谱分析技术，核心围绕“精准照明-光线交互-光谱捕捉-数据处理”的全流程展开。CM-3700A采用di:8°、de:8°（扩散照明、8°方向受光）的光学系统，该设计符合JISZ8722条件c、ISO7724/1等多项国际标准，能够减少样品表面纹理对测量结果的干扰，确保光线均匀照射于样品表面。仪器支持SCI（包括镜面光）与SCE（去除镜面光）两种测量模式的自由切换，满足不同场景的检测需求。SCI模式下，仪器捕捉样品表面的全部反射光（镜面反射+漫反射），能够客观反映样品的真实色彩特性，适用于产品质量的标准化检测；SCE模式则通过遮挡镜面反射光，仅测量漫反射光，其结果更贴近人眼对物体色彩的视觉感知，常用于消费品外观设计与视觉一致性评估。两种模式可同时测量，无需重复操作，提升了检测效率。
柯尼卡美能达CM-3700A台式分光测色计
此外，CM-3700A搭载独家的WAA（WavelengthAnalysis&Adjustment）技术，能够自动检测并补偿波长偏差。仪器内部配备辉光放电光源，可实时监控使用过程中因环境温湿度变化、意外冲击等导致的波长偏移，通过内部算法校准，确保长期测量精度稳定。对于反射率水平方向的偏差，则可通过零位校准与白板校准进一步修正，形成双重保障。
核心技术参数（表格）
| 参数类别 | 具体指标 |
| 光学系统 | 照明/观测：di:8°、de:8°（扩散照明、8°受光）；支持SCI/SCE切换，可同时测量；积分球尺寸ø152mm（6英寸） |
| 分光与传感器 | 分光设备：平面衍射光栅；传感器：硅光电二极管阵列（38个元件）；波长范围360nm-740nm；波长间隔10nm；半波宽约14nm |
| 测量范围与精度 |
反射率测量范围0-200%，显示分辨率0.001% 重复性（白色）：ΔEab标准偏差≤0.005，光谱反射率标准偏差≤0.05% 重复性（黑色）：ΔEab标准偏差≤0.02，光谱反射率标准偏差≤0.02% 器间差：12块BCRA系列Ⅱ色砖平均值ΔE*ab≤0.15（SAV-SCI模式） |
| 测量面积 | SAV：测量面积1×3mm，照明面积5×7mm；USAV：测量面积1×3mm，照明面积3×5mm |
| UV设置 | 紫外光截止滤镜（400nm）出入式；UV光量0.0%-100.0%（1000级）软件自动调整 |
| 测量效率 | 反射测量（SCI或SCE）：约2秒；反射测量（SCI+SCE）：约5秒；最小测量间隔（SCI或SCE）：约3秒；最小测量间隔（SCI+SCE）：约6秒 |
| 辅助功能 | 环境温湿度测量功能；目标罩检测功能；WAA波长偏差补偿技术；内置取景器（带光标指示） |
| 电源与物理特性 | 电源：专用交流适配器AC-A312F（输入100-240V50/60Hz，输出12V3A）；尺寸：约307(H)×271(W)×600(D)mm；重量：约18kg |
| 工作环境 | 操作温度13-33℃，相对湿度≤80%（33℃时）无冷凝；存储温度0-40℃，相对湿度≤80%（35℃时）无冷凝 |
| 标准配件 | 白色校准板（CM-A309）、零位校准筒（CM-A155）、目标罩（SAV/USAV）、USB连接线（3m，IF-A48）、交流适配器 |
标准化实操流程
柯尼卡美能达CM-3700A台式分光测色计的精准测量依赖规范的操作流程，需严格遵循“设备准备-校准-样品测量-数据处理”的步骤，确保每一环符合技术要求。（一）设备准备
首先需完成柯尼卡美能达CM-3700A台式分光测色计与电脑的连接，使用标配的3mUSB连接线（IF-A48），将Type-B连接器插入仪器的USB连接端子，Type-A连接器接入电脑USB端口。连接前需关闭仪器电源，安装专用USB驱动程序（与SpectraMagicNX2软件配套提供），驱动安装完成后需重启仪器确保通讯稳定。电源连接需使用指定交流适配器AC-A312F，将直流输出插头插入仪器输入端子，电源插头插入100-240V50/60Hz的室内插座，确保插头完全插入无松动。开机时按下电源按键约1秒，LED灯亮蓝灯表示启动成功；关机时长按电源按键3秒，LED灯闪烁后熄灭，期间切勿插拔适配器。
（二）目标罩安装与校准
目标罩的选择需根据样品尺寸确定，CM-3700A提供SAV（测量面积1×3mm）与USAV（测量面积1×3mm）两种规格，安装时需先拉开样品架（保持70度以上打开状态），将原有目标罩或保护盖沿缺口笔直取下（避免倾斜损伤元器件）。新目标罩需对齐定位销与定位孔，确保白色涂层面朝内（仪器侧），文字标识朝上，嵌入后检查是否松动。CM-3700A具备目标罩检测功能，通过SpectraMagicNX2软件启用后，可自动识别目标罩类型，需确认指示器显示与安装的目标罩一致，若出现误检需清洁目标罩表面污垢或重新安装。
校准是保障测量精度的核心环节，柯尼卡美能达CM-3700A台式分光测色计需执行零位校准与白板校准，且校准必须使用SAV目标罩。零位校准前需在软件中设置与测量一致的SCI/SCE模式及UV光量，将零位校准筒（CM-A155）的凸部插入仪器凹处，用样品架按压固定，确保无松动后启动校准。白板校准使用白色校准板（CM-A309），其校准数据在23℃下测得，若需最高精度测量，建议在该温度环境下操作。将白色校准板安装至样品架，启动校准后若启用WAA功能，将自动执行约20秒的波长调整，期间不可移除校准板。电源接通后，若距上次校准已过8小时，仪器将提示重新校准，需及时执行。
（三）样品测量与数据处理
样品放置需符合规范，反射测量时用样品架夹住样品（最大厚度30mm），调整位置使测量点对准目标区域，移动样品时需拉开样品架避免损伤表面。如需确认测量位置，可通过SpectraMagicNX2软件的取景器功能，利用光标指示定位，若样品颜色与光标相近可切换至模拟光标。测量时通过软件或仪器的MEASURE按键启动，按键亮蓝灯表示可测量，亮橙灯表示未完成校准，熄灭则表示正在测量或电源关闭。
数据处理可通过可选的SpectraMagicNX2软件完成，软件支持色彩参数分析、色差计算、数据存档与报告生成，可根据行业需求选择对应的色空间与色差公式。测量不透明度时，软件可通过白背衬与黑背衬两种测量结果自动计算，无需手动换算，提升数据处理效率。
典型应用场景
柯尼卡美能达CM-3700A台式分光测色计凭借高精度、多模式的特性，在多个行业实现深度应用，成为质量管控的核心工具。在纺织行业，CM-3700A可用于染料配色、染色过程监控与成品色牢度检测。染料配色阶段，通过仪器精准测量不同配比染液的反射光谱，快速锁定最优配方，避免传统人工配色的批次偏差；染色过程中，每隔固定时间取样测量，利用SCE模式贴近人眼视觉的特点，及时调整染色温度与染料浓度，确保色彩均匀；成品色牢度检测时，通过对比摩擦、水洗前后的色差数据，量化色牢度等级，为产品验收提供客观依据。
塑料行业中，柯尼卡美能达CM-3700A台式分光测色计主要应用于原料检验与成品外观检测。原料检验环节，测量树脂、色母粒的色彩一致性，通过SCI模式获取真实反射率数据，筛选合格原料；成品检测时，针对塑料外壳、零部件的表面色彩与光泽一致性进行批量检测，利用仪器的高重复性（ΔE*ab≤0.005）确保不同批次产品质量稳定，尤其适用于电子设备外壳、汽车内饰件等对外观要求严苛的产品。
印刷行业中，CM-3700A可用于油墨质量检测与印刷品色彩管控。油墨检测时，测量油墨的反射光谱与色差数据，确保油墨批次一致性；印刷过程中，实时测量印刷样张的色彩参数，与标准色卡比对，及时调整油墨用量与印刷速度，避免因工艺波动导致的色彩偏差；对于荧光油墨印刷的包装产品，可通过UV光量调整功能，精准捕捉荧光成分的影响，确保印刷品与设计稿一致。
维护与故障应对要点
科学的维护是延长柯尼卡美能达CM-3700A台式分光测色计使用寿命、维持测量精度的关键，需重点关注清洁、存放、运送与定期检测等环节。清洁方面，仪器机身被弄脏时需用干燥软布擦拭，严禁使用苯、稀释剂等有机溶剂；镜头或受光窗有灰尘时，用吹气设备吹除，避免直接触摸；白色校准板、零位校准筒内部脏污时，先用吹气设备清除灰尘，顽固污垢可用软布蘸少量乙醇擦拭，校准板需避免划痕；目标罩清洁时切勿触摸白色涂层面，表面污垢可拆下后用乙醇擦拭，不使用时需放入配件收纳空间存放，防止褪色。
存放与运送需遵循严格要求，CM-3700A需存放于无灰尘、无化学气体、温度0-40℃的环境，避免阳光直射或靠近取暖设备，长期存放需装入原包装纸箱，套上防尘罩。运送时需取下目标罩，安装保护盖保护样品测量口，由两人共同搬运（重量约18kg），使用原包装材料减少震动冲击，退换时需将主体与配件一同装箱。
柯尼卡美能达CM-3700A台式分光测色计
柯尼卡美能达CM-3700A台式分光测色计以其精准的光学设计、全面的技术参数与标准化操作流程，为多行业提供了可靠的色彩测量解决方案。CM-3700A的SCI/SCE双模式切换、荧光测量功能与WAA波长补偿技术，解决了传统测量的痛点，其高重复性与器间差控制能力，确保了数据的客观性与一致性。从设备准备到样品测量，从日常维护到故障应对，柯尼卡美能达CM-3700A台式分光测色计的每一个环节都体现了精密仪器的专业性，能够帮助企业实现从原料检验到成品验收的全流程质量管控。随着各行业对产品外观品质要求的不断提升，色彩精准测量成为企业核心竞争力的重要组成部分。柯尼卡美能达CM-3700A台式分光测色计将持续发挥技术优势，通过与SpectraMagicNX2软件的联动，实现数据的智能化管理与追溯，为纺织、塑料、印刷等行业的高质量发展提供有力支撑。对于使用者而言，深入掌握其测试原理与操作规范，重视日常维护与定期校准，方能充分发挥柯尼卡美能达CM-3700A台式分光测色计的性能优势，为产品质量保驾护航。
