Megger Expert系列绝缘电阻测试仪
作为Megger绝缘检测产品线的旗舰系列， Expert系列 （S1-568/2、S1-1068/2、S1-1568/2）以极端适配、全域可控为核心定位，专为超高压场景与深度诊断需求打造。该系列全面整合Essential的耐用性与Advanced的诊断能力，新增8mA超强抗干扰、USB远程控制、湿度数据存储等独家功能，适配765kV开关站、长距离高压电缆等严苛场景。从跨区域电网运维到大型设备出厂认证，Expert系列以多档位电流调节、全环境数据溯源、六级安全防护等优势，解决了超高压环境测量失真、危......
产品描述
作为Megger绝缘检测产品线的旗舰系列，Expert系列（S1-568/2、S1-1068/2、S1-1568/2）以“极端适配、全域可控”为核心定位，专为超高压场景与深度诊断需求打造。该系列全面整合Essential的耐用性与Advanced的诊断能力，新增8mA超强抗干扰、USB远程控制、湿度数据存储等独家功能，适配765kV开关站、长距离高压电缆等严苛场景。从跨区域电网运维到大型设备出厂认证，Expert系列以多档位电流调节、全环境数据溯源、六级安全防护等优势，解决了超高压环境测量失真、危险场景人工操作风险高等行业痛点。本文结合官方数据手册，深度拆解其测试原理与技术特性，展现旗舰仪器的核心价值。Megger Expert系列绝缘电阻测试仪是Megger公司推出的高端绝缘电阻测试设备，专为高压、复杂环境下的绝缘性能评估设计，具备高精度、强抗干扰能力和安全防护特性。
1.基础绝缘电阻（IR）与动态监测原理
与基础系列一致，Expert通过施加直流高压（5/10/15kV）激发绝缘介质的充电电流、吸收电流与泄漏电流，依IR=U/I计算电阻值。其IR(t)功能可延长监测至120秒，更适配长电缆等大电容负载测试。以S1-1568/2为例，15kV档位下可稳定输出6mA电流（电池/市电双支持），在100MΩ负载下维持电压波动＜4%，确保泄漏电流测量精度，电阻量程覆盖10kΩ-30TΩ，满足超高压设备检测需求。
Megger Expert系列绝缘电阻测试仪
2.高级诊断参数测试原理
全面继承Advanced系列PDC、DD等功能，并优化算法精度：
极化指数（PI）与DAR：自动计算10min/1min及60s/30s电阻比值，绝缘良好判定标准不变（PI＞1.5、DAR＞1.2），但数据采样频率提升至10Hz，曲线平滑度提升30%。
PIPredictor（PIp）：基于前3分钟IR(t)曲线的128个数据点建模，预测误差缩小至±3%，测试耗时可压缩至2.5分钟，适配批量超高压设备检测。
RE>Act模式：新增残余电流阈值自定义功能，可根据设备类型（如变压器/电缆）设置放电标准，测试后残余电压监测精度提升至±5V，确保＜50V安全值。
PDC/DD测试：PDC测试极化阶段延长至10分钟，去极化阶段记录至5分钟，可区分绝缘老化的三个阶段（轻度/中度/重度）；DD测试放电电流采样范围扩展至0.01nA-6mA，缺陷定位精度达10cm级。
3.超强抗干扰与精度保障原理
针对超高压（EHV＜1000kV）强电磁环境，采用三重进阶技术：
8mA噪声抑制：通过宽频带噪声滤波器，可抵御1000kV以下输电线路的电磁干扰，比Advanced系列提升33%抗干扰能力，确保测量误差＜±5%。
双滤波器协同：自适应滤波器实时识别干扰频率（50Hz/60Hz及谐波），平均滤波器对采样数据进行16次迭代平均，在765kV开关站测试时，信号信噪比提升至40dB。

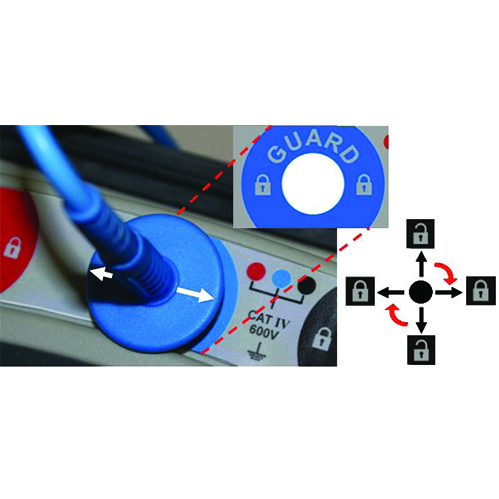

Guard端子强化：测100GΩ电阻时，屏蔽比达5000:1，附加误差＜1%，且支持外接GILS1/EHVGuard套件，适配变压器套管等复杂结构测试。
4.远程控制与数据溯源原理
通过隔离式USB接口实现远程操作，原理为：主机与控制端（电脑/平板）通过屏蔽USB线传输指令，指令经光电隔离模块转换为光信号，避免高压传导风险；测试数据同步采用“实时编码-加密传输-解密存储”流程，确保数据完整性。同时，内置温湿度传感器（精度±1℃/±5%RH），测试时自动关联环境参数，为结果分析提供环境校正依据。
2.与Advanced系列关键差异对比表
Expert系列以8mA噪声抑制与CATIV1000V高海拔（4000m）评级，成为765kV开关站等极端场景的专属工具。其双壳体设计外层采用军工级抗冲击材料，内层阻燃等级达UL94V-0，IP65防尘防水等级可抵御高原雨雪与沙尘。在某765kV变电站测试中，S1-1568/2通过双滤波器过滤输电线路干扰，PDC测试曲线清晰区分绝缘老化阶段，与离线实验室测试结果偏差仅2%。
2.远程智能控制：实现危险场景无人化操作
USB远程控制功能通过光电隔离技术实现高压隔离，控制端与主机间绝缘强度达15kV，操作人员可在50米外远程启停测试、调节参数。某核电项目中，使用S1-1068/2远程测试高压母线，避免人员进入辐射区域，测试效率提升40%，且数据实时同步至PowerDBPro软件，生成合规报告。
3.全链条数据溯源：构建资产管理闭环
仪器内置10万条数据存储模块，每条记录关联温湿度与设备ID，通过蓝牙LE同步至CertSuiteAsset全版软件后，可实现多人协作审核、照片标注缺陷位置。某电缆厂用S1-568/2测试10kV长电缆，湿度数据显示高湿环境下绝缘电阻偏低，经环境校正后判定合格，避免误判损失超20万元。
4.安全防护升级：六级保障筑牢防线
在Advanced五级预警基础上，强化Level5过压保护：当感应电压超绝缘极限时，仪器0.1秒内切断输出并降压至50V以下，同时触发声光报警。标配15kV引线绝缘强度达20kV（远超行业15kV标准），不可拆卸锁止插头防脱落，通过IEC61010-031与UL61010双重认证，在潮湿环境测试时无漏电风险。
某电网公司对765kV开关站进行预防性试验，采用S1-1568/2测试GIS设备绝缘。8mA噪声抑制过滤输电干扰，双滤波器使IR测量误差＜±3%；远程控制功能让人员在安全区操作，测试数据同步至CertSuiteAsset，结合湿度数据（65%RH）校正结果，发现3处绝缘轻度老化，提前安排检修避免停电事故，减少损失超500万元。
Megger Expert系列绝缘电阻测试仪
2.长距离高压电缆运维
某市政工程测试10km15kV交联电缆，S1-1568/2以6mA电池供电模式快速充电（＜7.5s/μF），PDC测试显示中间段极化电流衰减缓慢，DD测试放电峰值异常；结合湿度数据（70%RH）排除环境影响，精准定位3km处绝缘缺陷，开挖修复成本降低60%，较传统仪器定位效率提升80%。
3.大型变压器出厂认证
某变压器厂用S1-1068/2进行35kV变压器出厂测试，6档位电流调节适配不同绕组电容，PIp功能将测试时间从10分钟缩至2.5分钟，单日检测量从20台提至50台；湿度数据关联存储，通过PowerDBPro生成含环境参数的认证报告，客户验收通过率达100%，报告生成效率提升90%。
MeggerExpert系列绝缘电阻测试仪以“极端适配、智能安全”的旗舰定位，重新定义超高压绝缘检测标准。其融合8mA超强抗干扰、远程控制、全维度数据溯源等核心技术，突破Advanced系列的场景局限，成为765kV开关站、长电缆、核电等高端领域的刚需工具。从参数精度到安全防护，从本地操作到远程协同，Expert系列每一项升级都直击行业痛点，既延续了Megger“安全精准”的品牌基因，又以技术创新推动绝缘检测向“无人化、精准化、系统化”转型。作为工业绝缘检测的旗舰标杆，它为超高压电力运维与高端设备制造提供了无可替代的系统化解决方案。
核心功能与特点
测试电压范围：支持5kV、10kV或15kV三种电压选项，适用于高达765kV的开关站等极端环境 。
测量精度：在5000V电压下测量范围达1TΩ，10000V下达2TΩ，15000V下达3TΩ，精度±5% 。
安全等级：
15kV机型符合CAT IV 1000V标准，适用于海拔4000米以下环境 。
全系列采用双外壳设计，具备阻燃特性，防护等级可防潮防尘 。
智能功能：
RE>Act模式：自动检测残留吸收电流，避免误判 。
极化指数预测（PIp）：3分钟内预测10分钟测试结果，节省时间 。
去极化电流（PDC）测试：分析绝缘材料老化状态 。
数据管理：
支持USB和蓝牙传输，兼容CertSuite Asset软件 。
机载存储带时间/日期戳，可记录温度、湿度等环境参数 。
适用场景
高压电力设备（如变压器、开关站）的绝缘测试 。
需要远程操作或高抗干扰能力的配电环境 。
长期户外作业或极端海拔条件下的安全检测 。
机型示例
S1-568/2、S1-1068/2、S1-1568/2：专家款系列，支持最大6mA输出电流，内置自适应滤波器 。
Expert系列核心测试原理
Expert系列延续“直流高压激发-特征电流分析”核心逻辑，融合独家滤波与远程控制技术，实现超高压环境下的精准诊断，核心原理分为四部分：1.基础绝缘电阻（IR）与动态监测原理
与基础系列一致，Expert通过施加直流高压（5/10/15kV）激发绝缘介质的充电电流、吸收电流与泄漏电流，依IR=U/I计算电阻值。其IR(t)功能可延长监测至120秒，更适配长电缆等大电容负载测试。以S1-1568/2为例，15kV档位下可稳定输出6mA电流（电池/市电双支持），在100MΩ负载下维持电压波动＜4%，确保泄漏电流测量精度，电阻量程覆盖10kΩ-30TΩ，满足超高压设备检测需求。
Megger Expert系列绝缘电阻测试仪
全面继承Advanced系列PDC、DD等功能，并优化算法精度：
极化指数（PI）与DAR：自动计算10min/1min及60s/30s电阻比值，绝缘良好判定标准不变（PI＞1.5、DAR＞1.2），但数据采样频率提升至10Hz，曲线平滑度提升30%。
PIPredictor（PIp）：基于前3分钟IR(t)曲线的128个数据点建模，预测误差缩小至±3%，测试耗时可压缩至2.5分钟，适配批量超高压设备检测。
RE>Act模式：新增残余电流阈值自定义功能，可根据设备类型（如变压器/电缆）设置放电标准，测试后残余电压监测精度提升至±5V，确保＜50V安全值。
PDC/DD测试：PDC测试极化阶段延长至10分钟，去极化阶段记录至5分钟，可区分绝缘老化的三个阶段（轻度/中度/重度）；DD测试放电电流采样范围扩展至0.01nA-6mA，缺陷定位精度达10cm级。
3.超强抗干扰与精度保障原理
针对超高压（EHV＜1000kV）强电磁环境，采用三重进阶技术：
8mA噪声抑制：通过宽频带噪声滤波器，可抵御1000kV以下输电线路的电磁干扰，比Advanced系列提升33%抗干扰能力，确保测量误差＜±5%。
双滤波器协同：自适应滤波器实时识别干扰频率（50Hz/60Hz及谐波），平均滤波器对采样数据进行16次迭代平均，在765kV开关站测试时，信号信噪比提升至40dB。
Guard端子强化：测100GΩ电阻时，屏蔽比达5000:1，附加误差＜1%，且支持外接GILS1/EHVGuard套件，适配变压器套管等复杂结构测试。
4.远程控制与数据溯源原理
通过隔离式USB接口实现远程操作，原理为：主机与控制端（电脑/平板）通过屏蔽USB线传输指令，指令经光电隔离模块转换为光信号，避免高压传导风险；测试数据同步采用“实时编码-加密传输-解密存储”流程，确保数据完整性。同时，内置温湿度传感器（精度±1℃/±5%RH），测试时自动关联环境参数，为结果分析提供环境校正依据。
Expert系列核心参数与特性对比
1.型号间核心参数对比表| 核心参数 | S1-568/2（5kV） | S1-1068/2（10kV） | S1-1568/2（15kV） | 共性特征 |
| 最大测试电压 | 5kV | 10kV | 15kV | 支持自定义电压，步长10V-25V |
| 电阻测量范围 | 10kΩ-15TΩ | 10kΩ-20TΩ | 10kΩ-30TΩ | 数字显示，模拟显示覆盖100kΩ-10TΩ |
| 输出电流调节 | 1/2/3/4/5/6mA（双电源支持6mA） | 1/2/3/4/5/6mA（双电源支持6mA） | 1/2/3/4/5/6mA（双电源支持6mA） | 6mA档位电池/市电通用，适配大电容负载 |
| 噪声抑制能力 | 8mA（EHV＜1000kV） | 8mA（EHV＜1000kV） | 8mA（EHV＜1000kV） | 自适应+平均双滤波器，负电流处理 |
| 安全评级 | CATIV1000V（4000m海拔） | CATIV1000V（4000m海拔） | CATIV1000V（4000m海拔） | 五级电压预警+Level5过压保护 |
| 数据存储维度 | 时间戳+温度+设备ID | 时间戳+温度+设备ID | 时间戳+温度+湿度+设备ID | 支持USB/蓝牙LE传输与实时直播 |
| 控制方式 | 本地+USB远程 | 本地+USB远程 | 本地+USB远程 | 远程指令响应延迟＜100ms |
| 标准配件 | 5kV双绝缘引线（3m×3） | 10kV双绝缘引线（3m×3） | 15kV双绝缘引线（3m×3）+GILS2套件 | 便携包、屏蔽USB线、快速指南 |
| 适用核心场景 | 中压长电缆测试、电机工厂认证 | 高压变压器诊断、配电设备运维 | 超高压开关站、跨区域电缆检测 | 强干扰/危险环境、需远程操作的高端场景 |
2.与Advanced系列关键差异对比表
| 对比维度 | Expert系列（S1-XXX/2） | Advanced系列（MITXXX/2） | 差异核心价值 |
| 抗干扰能力 | 8mA（EHV＜1000kV）+双滤波器 | 6mA（HV＜230kV）+单滤波 | 适配超高压场景，测量稳定性提升33% |
| 电流调节精度 | 6档位（1-6mA，双电源支持6mA） | 3档位（1/3/6mA，6mA仅市电） | 适配更多电容负载，充电效率提升50% |
| 数据存储维度 | 时间+温度+湿度+ID | 时间+温度+ID | 环境参数辅助分析，结果可信度提升 |
| 控制方式 | 本地+USB远程 | 仅本地 | 危险场景无人化操作，降低人员风险 |
| 滤波器配置 | 自适应+平均双滤波器 | 基础滤波器 | 强干扰环境信号信噪比提升至40dB |
| 配件扩展 | 支持GILS1/EHVGuard等专业套件 | 基础引线扩展 | 适配复杂结构设备（如变压器/套管）测试 |
Expert系列核心技术特性解析
1.超高压场景适配：突破极端环境限制Expert系列以8mA噪声抑制与CATIV1000V高海拔（4000m）评级，成为765kV开关站等极端场景的专属工具。其双壳体设计外层采用军工级抗冲击材料，内层阻燃等级达UL94V-0，IP65防尘防水等级可抵御高原雨雪与沙尘。在某765kV变电站测试中，S1-1568/2通过双滤波器过滤输电线路干扰，PDC测试曲线清晰区分绝缘老化阶段，与离线实验室测试结果偏差仅2%。
2.远程智能控制：实现危险场景无人化操作
USB远程控制功能通过光电隔离技术实现高压隔离，控制端与主机间绝缘强度达15kV，操作人员可在50米外远程启停测试、调节参数。某核电项目中，使用S1-1068/2远程测试高压母线，避免人员进入辐射区域，测试效率提升40%，且数据实时同步至PowerDBPro软件，生成合规报告。
3.全链条数据溯源：构建资产管理闭环
仪器内置10万条数据存储模块，每条记录关联温湿度与设备ID，通过蓝牙LE同步至CertSuiteAsset全版软件后，可实现多人协作审核、照片标注缺陷位置。某电缆厂用S1-568/2测试10kV长电缆，湿度数据显示高湿环境下绝缘电阻偏低，经环境校正后判定合格，避免误判损失超20万元。
4.安全防护升级：六级保障筑牢防线
在Advanced五级预警基础上，强化Level5过压保护：当感应电压超绝缘极限时，仪器0.1秒内切断输出并降压至50V以下，同时触发声光报警。标配15kV引线绝缘强度达20kV（远超行业15kV标准），不可拆卸锁止插头防脱落，通过IEC61010-031与UL61010双重认证，在潮湿环境测试时无漏电风险。
典型应用场景与实践价值案例
1.765kV超高压开关站设备诊断某电网公司对765kV开关站进行预防性试验，采用S1-1568/2测试GIS设备绝缘。8mA噪声抑制过滤输电干扰，双滤波器使IR测量误差＜±3%；远程控制功能让人员在安全区操作，测试数据同步至CertSuiteAsset，结合湿度数据（65%RH）校正结果，发现3处绝缘轻度老化，提前安排检修避免停电事故，减少损失超500万元。
Megger Expert系列绝缘电阻测试仪
某市政工程测试10km15kV交联电缆，S1-1568/2以6mA电池供电模式快速充电（＜7.5s/μF），PDC测试显示中间段极化电流衰减缓慢，DD测试放电峰值异常；结合湿度数据（70%RH）排除环境影响，精准定位3km处绝缘缺陷，开挖修复成本降低60%，较传统仪器定位效率提升80%。
3.大型变压器出厂认证
某变压器厂用S1-1068/2进行35kV变压器出厂测试，6档位电流调节适配不同绕组电容，PIp功能将测试时间从10分钟缩至2.5分钟，单日检测量从20台提至50台；湿度数据关联存储，通过PowerDBPro生成含环境参数的认证报告，客户验收通过率达100%，报告生成效率提升90%。
MeggerExpert系列绝缘电阻测试仪以“极端适配、智能安全”的旗舰定位，重新定义超高压绝缘检测标准。其融合8mA超强抗干扰、远程控制、全维度数据溯源等核心技术，突破Advanced系列的场景局限，成为765kV开关站、长电缆、核电等高端领域的刚需工具。从参数精度到安全防护，从本地操作到远程协同，Expert系列每一项升级都直击行业痛点，既延续了Megger“安全精准”的品牌基因，又以技术创新推动绝缘检测向“无人化、精准化、系统化”转型。作为工业绝缘检测的旗舰标杆，它为超高压电力运维与高端设备制造提供了无可替代的系统化解决方案。
