在电气设备安全认证、出厂质检及运维检测等环节，安全性能综合测试仪是保障设备合规性的关键装备。艾诺AN9635B安全性能综合测试仪作为面向多领域的专业检测设备，集成耐压、绝缘电阻、接地电阻、泄漏电流等多项核心测试功能，适配家电、新能源、工业控制等行业的安规检测需求。AN9635B依托艾诺成熟的模块化设计理念，融合高精度测量电路与智能化控制逻辑，符合IEC61326-1电磁兼容标准及GB/T14109-2021电气测量设备规范。本文结合艾诺AN9600系列技术文档与安规测试实践经验，从硬件系统集成、核心测试原理、行业适配应用三个角度深入解析，为艾诺AN9635B安全性能综合测试仪的精准应用提供技术参考。艾诺AN9635B是艾诺仪器推出的小体积安全性能综合测试仪，支持交流耐压、直流耐压、绝缘电阻、接地电阻等安规测试功能，适用于电子电气产品的安全检测。

艾诺AN9635B安全性能综合测试仪的硬件系统集成特性

艾诺AN9635B安全性能综合测试仪采用“多核控制+功能模块化”的硬件架构，通过主控单元、信号发生模块、测量采集模块、安全防护系统及交互接口的协同运作，实现多维度安全参数的高效测量。AN9635B的硬件设计兼顾测量精度与操作安全性，核心电路均经过绝缘强化与电磁屏蔽处理，适配复杂工业环境下的长期运行。
主控单元作为艾诺AN9635B安全性能综合测试仪的核心处理中枢，采用双核ARMCortex-M7处理器，主频提升至216MHz，相比同系列基础型号运算速度提升40%，可同步处理多通路测试数据与指令响应。该单元集成512KBFlash存储器与128KBRAM，支持500组测试方案的本地存储，并具备数据加密功能，防止测试参数与结果被篡改。艾诺AN9635B安全性能综合测试仪的主控单元还内置高精度实时时钟与数据日志模块，可自动记录每次测试的参数设置、测量结果及操作时间，为质量追溯提供完整数据链，这一设计延续了艾诺安规设备的可靠性基因。 信号发生模块针对不同测试项目的激励需求进行专项设计，艾诺AN9635B安全性能综合测试仪的耐压测试通路采用全桥逆变技术，通过IGBT功率管驱动生成0-6kV连续可调的交流高压，频率可在50Hz-400Hz范围内自适应调节，输出电流范围扩展至0-30mA，适配宽频设备的耐压检测需求。绝缘电阻测试通路配备多档位高压直流源，提供500V、1000V、2500V、5000V四档测试电压，采用闭环反馈控制确保输出电压稳定度≤±0.5%。接地电阻测试通路则实现5A、10A、25A、30A四档测试电流可选，基于宽量程恒流源设计，满足不同功率设备的接地性能检测。
测量采集模块采用高精度传感与模数转换技术，艾诺AN9635B安全性能综合测试仪选用24位Σ-Δ型ADC芯片，采样率提升至200kHz，配合可编程增益放大器（PGA）实现从nA级到A级信号的精准捕获。其中，耐压测试的泄漏电流测量精度达±(0.8%读数+0.05mA)，绝缘电阻测量范围覆盖0-2000MΩ，精度控制在±(1.5%读数+100Ω)以内；接地电阻测量量程扩展至0-500mΩ，分辨率达0.01mΩ；泄漏电流测量支持峰值、有效值、平均值三种读数模式，范围0-30mA，精度±(0.8%读数+0.01mA)。该模块内置自适应数字滤波算法，可根据信号频率自动调整滤波参数，有效抑制工频及高频干扰。
安全防护系统为艾诺AN9635B安全性能综合测试仪的稳定运行提供多重保障：设备电源输入端配备防雷击模块与过压保护电路，可承受10kV瞬时雷击冲击，当电网电压超出170V-270V范围时自动断电；测试回路内置快速保护开关，响应时间小于5μs，在耐压测试击穿或短路时立即切断高压输出；设备操作面板采用绝缘等级为IECClassII的工程塑料，测试接口配备机械联锁装置，打开测试舱门时高压回路自动闭锁，机壳接地电阻严格控制在0.05Ω以内，确保操作人员安全。

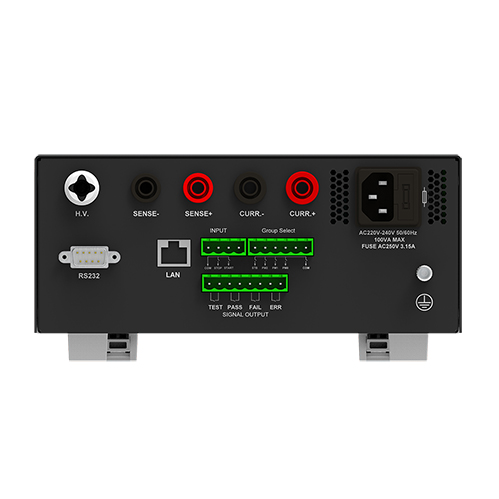

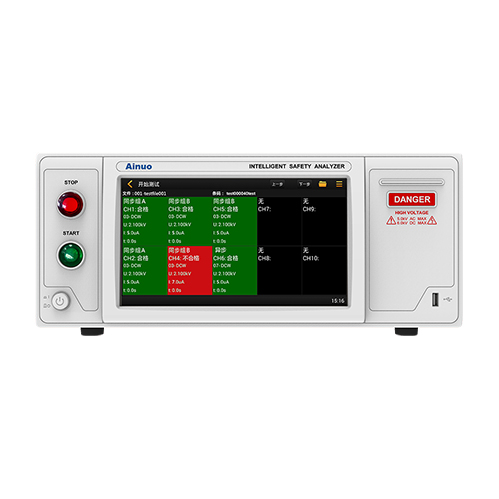

交互与通信接口的设计增强了艾诺AN9635B安全性能综合测试仪的适配性，设备配备7英寸彩色触摸屏，支持手势操作与参数快捷设置，界面可根据行业场景自定义显示布局。通信接口涵盖USB2.0、RS485、以太网接口，支持Modbus-TCP与Profinet通信协议，可快速接入工厂自动化测试系统。此外，AN9635B还预留扩展接口，可外接打印机实现测试报告即时输出，或连接条码扫描仪实现被测设备信息自动录入，进一步提升检测流程的自动化水平。

艾诺AN9635B安全性能综合测试仪的核心测试原理解析

艾诺AN9635B安全性能综合测试仪的测试原理基于电气安全检测的基本规律，通过模拟设备在正常运行或故障状态下的电气环境，施加标准测试激励并采集响应信号，经数据处理后判断设备是否符合安全标准。不同测试项目的原理与技术实现各有侧重，共同构建起全面的安全性能评估体系。
艾诺AN9635B安全性能综合测试仪核心测试原理解析表


测试项目	核心测试原理	关键技术参数	行业标准依据	技术实现特点
耐压测试	基于绝缘介质耐受极限原理，在被测设备带电部件与非带电金属部件间施加规定高压，测量泄漏电流，判断绝缘层是否存在击穿风险	测试电压0-6kVAC，频率50Hz-400Hz，泄漏电流0-30mA，测试时间0-999s	IEC60950-1、GB4943.1-2011	采用全桥逆变电路生成宽频高压，电压闭环控制精度±1%；配备双路电流采样通道，同时监测泄漏电流与击穿电流
绝缘电阻测试	依据欧姆定律，施加恒定高压直流于被测两端，测量流过绝缘层的微弱电流，通过R=U/I计算绝缘电阻值，反映绝缘性能优劣	测试电压500V/1000V/2500V/5000VDC，测量范围0-2000MΩ，分辨率100Ω	GB/T14715-2013、IEC60664-1	高压直流源采用倍压整流技术，纹波系数<0.5%；采用超低偏置电流放大器（<1pA）采集微弱电流，配合屏蔽技术抑制干扰
接地电阻测试	基于四端测量法（Kelvin法），通过电流端输出恒定交流电流，电压端测量接地回路压降，利用欧姆定律计算接地电阻，消除引线电阻影响	测试电流5A/10A/25A/30AAC，测量范围0-500mΩ，精度±(1%读数+0.1mΩ)	IEC61140、GB16895.3-2017	恒流源采用大功率MOS管设计，电流稳定度±1%；差分放大电路共模抑制比达120dB，有效滤除回路干扰
泄漏电流测试	模拟设备正常工作时的市电供电状态，通过高精度电流传感器采集设备与接地端之间的泄漏电流，判断是否超出安全限值	测试电压110V/220V/240VAC，测量范围0-30mA，读数模式峰值/有效值/平均值	GB4706.1-2005、IEC60335-1	交流电源模块失真度<0.3%，支持电压平滑调节；采用霍尔电流传感器，响应时间<1μs，适配瞬时漏电流捕捉
功率泄漏测试	基于有功功率测量原理，同步采集泄漏电流与对应电压的相位差，计算有功功率值，评估设备长期运行的漏电功耗风险	测试电压220VAC，功率测量范围0-50W，精度±(2%读数+0.1W)	IEC62368-1、GB/T9254-2022	采用同步采样技术，电压与电流采样频率10kHz；内置功率计算算法，自动补偿相位偏差

艾诺AN9635B安全性能综合测试仪的测试流程采用全数字化控制，用户通过触摸屏或上位机设置测试项目组合与参数阈值后，主控单元向信号发生模块发送启动指令，同步激活测量采集模块进行数据采样。ADC芯片将模拟信号转换为数字信号后，经滤波、校准补偿等算法处理，得到精准测量结果并与预设阈值对比。当结果合格时，设备显示“PASS”并记录数据；不合格则立即触发声光报警，切断测试激励并锁定故障信息。AN9635B支持测试流程的自定义编排，可设置项目顺序、等待时间、判断逻辑等参数，适配不同产品的个性化检测需求。
在数据处理环节，艾诺AN9635B安全性能综合测试仪内置多项优化算法：针对测量数据中的随机噪声，采用滑动平均与卡尔曼滤波相结合的处理方式，提升数据稳定性；针对环境温度变化带来的误差，通过机内温度传感器实时采集温度数据，调用预存的补偿系数表进行动态修正，确保在-10℃-40℃工作温度范围内的测量精度；针对不同测试项目的信号特性，采用自适应信号调理算法，自动调整放大器增益与滤波参数，实现全量程范围内的精准测量。

艾诺AN9635B安全性能综合测试仪的行业适配与操作逻辑

小编极仪银飞总结艾诺AN9635B安全性能综合测试仪凭借多项目集成能力与宽量程适配特性，在多个行业的安规检测场景中展现出较强的实用性。通过与行业检测标准的深度匹配及灵活的操作设计，AN9635B可满足不同场景下的检测需求，提升检测效率与数据可信度。
在新能源汽车零部件检测场景中，艾诺AN9635B安全性能综合测试仪可实现车载充电机、电机控制器等核心部件的全项目安全测试。以车载充电机检测为例，需按照GB/T18487.1-2023标准执行测试：耐压测试施加3kV高压于输入端与外壳之间，泄漏电流阈值≤10mA；绝缘电阻测试采用5000V电压档，测量输入端与接地端之间的绝缘电阻，要求≥1000MΩ；接地电阻测试采用30A电流档，检测外壳接地回路电阻，需≤100mΩ；功率泄漏测试评估充电机运行时的漏电功耗，阈值≤10W。艾诺AN9635B安全性能综合测试仪的宽量程电压与电流输出能力，可精准适配新能源部件的高电压、大功率检测需求，其以太网接口可将测试数据实时上传至新能源汽车生产执行系统（MES），实现零部件质量的全流程追溯。
在家电制造业的批量检测场景中，艾诺AN9635B安全性能综合测试仪通过自定义测试流程与快速切换功能，大幅提升检测效率。以智能冰箱出厂检测为例，企业可通过AN9635B的触摸屏预设测试流程：先执行接地电阻测试（25A电流，阈值≤150mΩ），再进行绝缘电阻测试（2500V电压，阈值≥500MΩ），随后启动耐压测试（2.5kV电压，泄漏电流阈值≤5mA），最后执行泄漏电流测试（220V供电，阈值≤0.75mA）。艾诺AN9635B安全性能综合测试仪的多项目切换时间小于0.8秒，配合自动夹具系统，可实现单台冰箱检测时间控制在30秒以内，满足日产万台的批量生产需求。此外，AN9635B支持测试方案的加密存储与调用，不同型号冰箱可快速切换对应测试参数，减少操作人员的设置误差。
在工业控制设备运维检测场景中，艾诺AN9635B安全性能综合测试仪的便携性与精准性得到充分发挥。对于运行中的PLC控制柜、变频器等设备，维护人员可携带AN9635B进行定期安全校验：在变频器断电状态下，采用2500V电压档测量输入端与接地端的绝缘电阻，确保≥100MΩ；在空载状态下，执行泄漏电流测试，监测运行时的漏电流变化，预判绝缘老化风险；对于新安装的控制柜，通过耐压测试（3kV电压，1分钟持续时间）验证接线端子与外壳的绝缘强度。艾诺AN9635B安全性能综合测试仪的机身重量控制在8kg以内，配备便携提手与可折叠操作面板，适配现场狭小空间的检测作业；其内置的电池模块可支持4小时连续工作，无需外接电源即可完成户外设备检测。 艾诺AN9635B安全性能综合测试仪的操作逻辑遵循“简单化、标准化、可追溯”原则：设备开机后自动执行自检程序，检查各模块状态与校准有效性，自检不合格时显示故障代码并提示排查方向；测试过程中实时显示当前项目、参数值与剩余时间，便于操作人员监控；测试完成后自动生成包含设备信息、测试参数、结果数据、操作人员、时间戳的完整报告，支持PDF格式存储与打印。此外，AN9635B还具备远程诊断功能，通过以太网接口连接艾诺服务平台，可实现故障预警、参数校准指导等远程服务，降低设备维护成本。

小编极仪银飞总结艾诺AN9635B安全性能综合测试仪的技术优势体现在硬件系统的高集成性、测试原理的精准实现及行业适配的灵活性。AN9635B通过双核控制与模块化设计提升运算与扩展能力，依托多原理融合的测试技术确保数据准确性，凭借自定义流程与多接口设计适配不同行业场景。这些技术特性的有机结合，使艾诺AN9635B安全性能综合测试仪能够满足新能源、家电、工业控制等领域的多样化检测需求。对于用户而言，深入理解AN9635B的硬件架构、测试原理与操作逻辑，可更充分地发挥其技术效能，提升安全检测的专业性与效率，为产品质量管控与设备安全运行提供可靠保障。
