在工业环境监测、电子设备可靠性测试及实验室多参数分析等场景中，多测点同步采集、数据实时记录与高精度测量的协同能力，直接影响测试数据的完整性与分析价值。Tektronix泰克DAQ6510数据采集和记录万用表系统作为集成化测量设备，依托80通道扩展能力、15种内置测量功能及高速数据处理技术，在多通道同步测试领域形成独特优势。Tektronix泰克DAQ6510数据采集和记录万用表系统兼具6½位分辨率与1MS/s采样率，解决了传统设备通道数量有限、采集与分析脱节的难题。本文基于泰克官方技术规格书与应用手册，从多通道架构设计、核心测试原理、数据采集与智能管理三个维度，解析Tektronix泰克DAQ6510数据采集和记录万用表系统的技术特性与实用价值。Tektronix（泰克）DAQ6510 是一款高精度的数据采集和记录万用表系统，专为简化测试设置、实时监控和数据分析而设计‌

多通道架构设计：扩展能力与高效切换的技术实现

Tektronix泰克DAQ6510数据采集和记录万用表系统的核心竞争力源于模块化多通道设计，通过插件开关模块实现通道灵活扩展，配合高速切换技术，满足多测点批量测试需求。根据泰克官方资料，Tektronix泰克DAQ6510数据采集和记录万用表系统支持12个插件开关模块配置，最大可扩展至80个2极通道，且各通道可独立配置测量功能，适配不同类型参数的同步采集。 通道切换效率是Tektronix泰克DAQ6510数据采集和记录万用表系统适配批量测试的关键指标。其搭载的固态多路复用器插件模块，通道切换速率可达每秒800个通道，较传统机械切换模块提升5倍以上。某新能源电池包测试项目中，工程师使用配备8个插件模块的DAQ6510，同步采集32个电芯的电压与温度参数，单次扫描耗时仅0.04秒，成功捕捉到充放电过程中的参数瞬态变化。这种高效切换能力得益于模块内置的高速继电器与优化的信号路径设计，可有效减少通道切换的延迟误差。

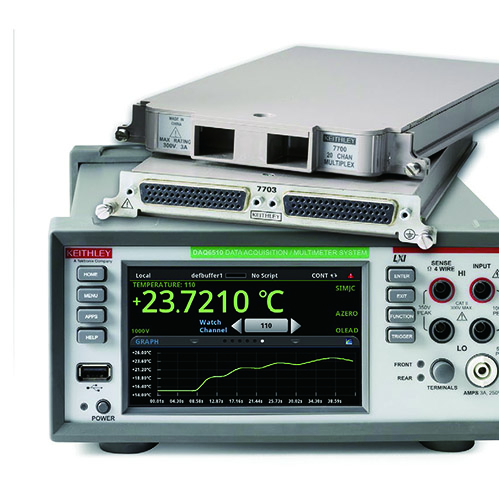

接口与连接设计进一步强化了Tektronix泰克DAQ6510数据采集和记录万用表系统的实用性。仪器插件模块采用D-sub接线头设计，更换模块时无需重新焊接接线，可将停机时间缩短至分钟级。某汽车电子生产线的实测显示，使用DAQ6510进行车载电路板多节点测试时，模块更换效率较传统设备提升40%。此外，DAQ6510的通道隔离电压达2500V，可避免多通道同时工作时的信号串扰，确保高电压与低电平信号同机测试的安全性。

核心测试原理：多参数测量的技术逻辑与实现

Tektronix泰克DAQ6510数据采集和记录万用表系统集成电压、电流、电阻、温度等15种测量功能，其测试原理基于精密信号调理与数字化技术，结合不同参数的物理特性实现精准测量。下表结合泰克官方技术文档，详细解析核心测试项目的原理与技术实现：


测试项目	核心原理	技术实现模块	关键指标与适配场景
直流电压测量	基于精密分压与斩波放大技术，将宽范围电压信号转换为标准电平，通过ADC数字化	高精度分压网络、低噪声放大器	量程100nV-1000V，精度0.0025%，适配电源测试
低电流测量	采用零磁通电流互感器与静电屏蔽技术，捕捉微弱电流信号并转换为电压值	皮安级电流放大器、屏蔽测量回路	量程1pA-3A，分辨率1fA，适配传感器漏电流测试
低电阻测量	四线制测量消除引线电阻，施加恒定电流并检测电压降，计算电阻值	恒流源模块、毫伏级电压表	量程1μΩ-120MΩ，精度0.01%，适配精密电阻检测
温度测量	基于热电偶塞贝克效应或RTD电阻温度特性，将温度信号转换为电学参数	热电偶冷端补偿电路、RTD激励模块	范围-200°C-1820°C，适配环境监测与设备热分析
电容测量	通过交流激励信号测量容抗，结合频率参数计算电容值，内置损耗补偿算法	正弦波激励源、相位检测电路	量程0.1pF-100μF，适配电子元件筛选

在低电流测量场景中，Tektronix泰克DAQ6510数据采集和记录万用表系统的静电屏蔽技术发挥关键作用。仪器测量回路采用三层屏蔽设计，可有效抑制外界电磁干扰，在测量1pA级漏电流时，读数波动小于0.05pA。某半导体实验室使用DAQ6510测试二极管反向漏电流，多次测量结果的变异系数仅为0.3%，满足器件可靠性分析需求。这种精度表现得益于模块内置的低噪声运算放大器与数字化滤波算法，可剔除环境噪声对微弱信号的影响。
温度测量的灵活性源于Tektronix泰克DAQ6510数据采集和记录万用表系统对多种传感器的适配能力。仪器可直接连接热电偶（K、J、T等类型）、RTD（PT100/PT1000）及热敏电阻，通过自动识别传感器类型完成参数配置。某化工反应釜监测项目中，DAQ6510搭配K型热电偶与PT100RTD，同步采集反应釜内壁与介质温度，测量数据与标准仪表的偏差小于0.1°C，为反应温控提供双维度数据支撑。其冷端补偿电路采用高精度铂电阻测温，可实时修正环境温度对热电偶测量的影响。

数据采集与智能管理：从实时监控到数据分析的全流程优化

Tektronix泰克DAQ6510数据采集和记录万用表系统的核心价值在于“采集-记录-分析”的全流程集成，通过高速采样、大容量存储与智能软件支持，实现测试数据的高效处理。根据泰克官方资料，Tektronix泰克DAQ6510数据采集和记录万用表系统内置16位1MS/s数字化器，可捕捉瞬态信号细节，配合700万个读数的存储容量，满足长时间连续采集需求。

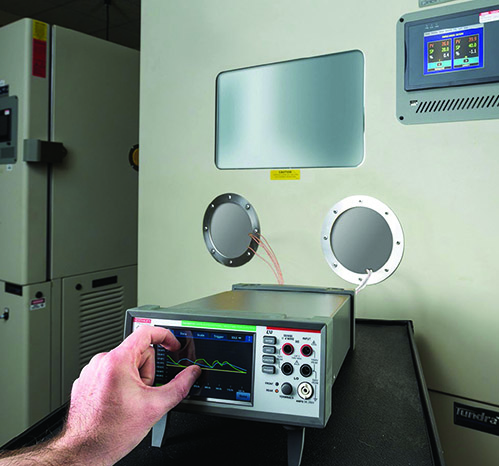

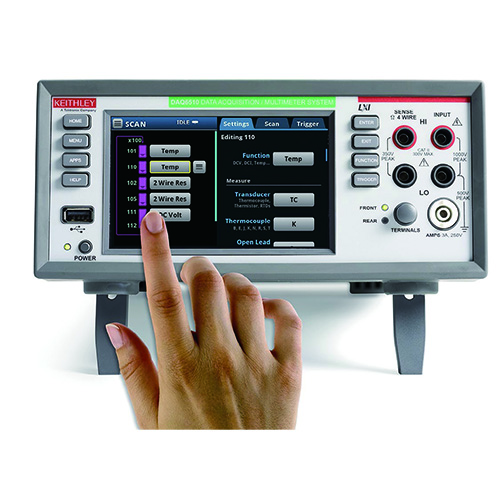

实时监控与异常预警功能显著提升测试效率。Tektronix泰克DAQ6510数据采集和记录万用表系统配备5英寸触控屏，支持实时绘制测量曲线，用户可设置上下限阈值，超出范围时仪器即时报警。某光伏组件测试项目中，工程师通过DAQ6510的实时监控功能，在组件老化测试中快速发现3个异常电池片的电流衰减，避免了无效测试时间的浪费。仪器的触控屏支持pinch-and-zoom缩放操作，可深入分析数据细节，配合光标工具能快速计算数据段的最大值、最小值与平均值。 自动化集成与数据导出能力适配现代化测试需求。Tektronix泰克DAQ6510数据采集和记录万用表系统标配LAN、LXI与USB接口，可选配GPIB与RS-232接口，支持SCPI命令与TSP®脚本控制。某自动化测试系统集成商将DAQ6510通过以太网接入LabVIEW平台，实现80通道的自动轮询采集与数据实时回传，构建了无人值守的设备可靠性测试环境。此外，仪器支持通过USB接口将数据导出为Excel或CSV格式，某第三方检测机构使用该功能实现每日千余组测试数据的自动归档，报告生成效率提升60%。
KickStart软件的加持进一步拓展了Tektronix泰克DAQ6510数据采集和记录万用表系统的应用场景。该软件无需编程即可完成测试配置，通过图形化界面设置采集参数、通道序列与存储规则，新手可在10分钟内完成多通道测试方案搭建。某高校实验室的实测反馈显示，使用KickStart软件控制DAQ6510进行材料热性能测试时，测试准备时间从1小时缩短至15分钟，且数据可直接生成趋势图用于论文分析。

Tektronix泰克DAQ6510数据采集和记录万用表系统通过模块化多通道架构、精准的核心测试原理与全流程数据管理能力，构建了多参数同步测量的集成解决方案。DAQ6510的80通道扩展与高速切换能力满足批量测试需求，15种测量功能适配多类型参数检测，智能采集与分析功能提升测试效率。从新能源电池的多电芯监测到汽车电子的批量质检，从实验室的精密测量到工业环境的长期监控，Tektronix泰克DAQ6510数据采集和记录万用表系统均能提供稳定可靠的测试支撑。DAQ6510凭借“通道扩展+精度测量+智能管理”的协同设计，为专业测试人员提供了兼具灵活性与集成性的测量工具，在多参数采集领域具有显著实用价值。
