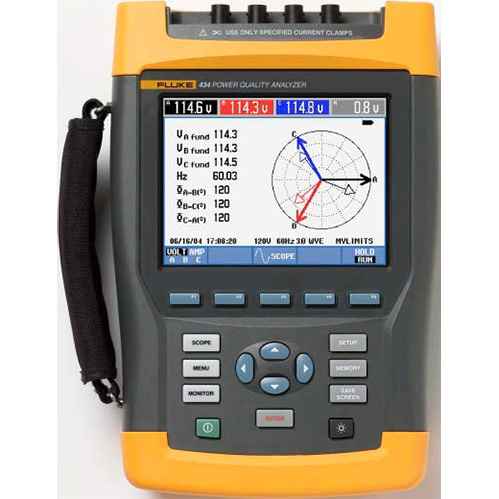

在中小型制造企业、商业建筑及工业设施的电能管理场景中，基础电能质量监测与能耗浪费量化是提升运维效率的核心需求。FLUKE434-II三相电能质量分析仪作为专注基础精密测量的专业设备，凭借IEC61000-4-30S等级合规性、专利电能损耗分析功能及便携设计，成为这类场景的适配选择。不同于侧重深度故障排查的435-II，FLUKE434-II三相电能质量分析仪聚焦电能参数精准计量与浪费成本核算，通过直观数据助力节能决策。本文基于福禄克官方技术规格书与行业应用案例，从专属测试原理、核心性能参数、实战应用价值三个维度，解析FLUKE434-II三相电能质量分析仪的技术内核与实用特性。FLUKE434-II 是一款由福禄克（Fluke）公司推出的三相电能质量分析仪，主要用于工业配电系统的维护与优化，能够定位、预测及排除电能质量故障

核心测试原理：基于专利技术的电能参数解析机制

FLUKE434-II三相电能质量分析仪的测量精度源于“同步采集-专利算法-智能分析”的三层技术架构，其核心优势体现在电能损耗的精准量化上。信号采集环节，FLUKE434-II三相电能质量分析仪通过标配的4个i430Flex-TF柔性电流探头（量程0-2000A）与电压测试线同步捕获三相及中性线信号，探头的细柔性设计可适配紧密布线环境，确保信号采集无遗漏。采集的模拟信号经16位ADC以32000样本/秒的固定采样率完成数字化，该速率是IEC61000-4-30S等级要求的1.2倍，为后续分析提供高密度数据基础。 数字处理阶段，FLUKE434-II三相电能质量分析仪搭载的“统一电能分析（UPM）专利系统”是技术核心。该系统融合Steinmetz传统电能理论与IEEE1459-2000标准，可同步计算有功功率、无功功率、视在功率及谐波功率分量。针对电能损耗，系统通过对比理想正弦波供电状态与实际运行数据，量化电压不平衡、谐波畸变（支持0-50次谐波分析）导致的额外能耗，甚至能以货币单位（如美元）计算浪费成本。例如，当三相电压不平衡度达3%时，FLUKE434-II三相电能质量分析仪可精准测算出电机额外损耗的功率及年浪费金额，为负载调整提供数据支撑。
事件识别机制则聚焦基础电能质量问题的捕获。FLUKE434-II三相电能质量分析仪内置阈值触发算法，可预设电压暂降（≤90%额定值）、暂升（≥110%额定值）及频率偏差（±0.5Hz）等事件阈值，触发后自动记录事件前后共300ms的波形数据，采样间隔低至1μs。在电机启动场景中，FLUKE434-II三相电能质量分析仪能清晰捕获浪涌电流波形，通过与正常运行电流的趋势对比，快速判断启动过程是否存在过载风险。这种设计既满足基础故障排查需求，又避免了功能冗余，契合其定位。

关键性能参数与硬件特性：适配基础监测的精准设计

FLUKE434-II三相电能质量分析仪的性能参数与硬件设计均围绕基础电能监测场景优化，核心指标如下表所示：


指标类别	具体参数	技术意义与应用适配
测量精度	电压：±0.1%额定电压（1-1000V相电压），分辨率0.1V	满足工业级电压计量需求，适配电机、变频器监测
	电流：±0.2%读数（配合i430探头），分辨率0.01A	精准捕捉负载电流波动，识别隐性过载
	功率：±0.2%读数（功率因数0.5-1.0）	可靠核算设备能耗，支撑节能方案制定
合规与安全	符合IEC61000-4-30S等级，安全等级CATIII1000V/CATIV600V	满足工业现场安全标准，适配进户线及配电房测试
存储与续航	8GBSD卡（最大扩展32GB），支持600参数记录；锂电池续航7小时	满足72小时连续监测需求，适配长期负载研究
硬件特性	320×240像素LCD（带温度补偿），IP51防护等级，重量1.5kg	户外及车间环境可视性好，便携性适配移动测试

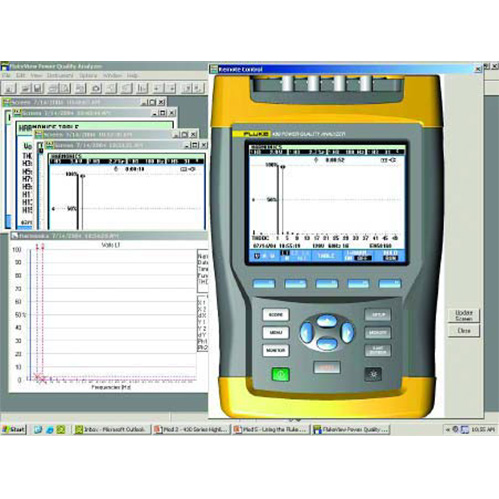

数据管理	兼容FlukeConnect，支持Excel/CSV导出，PowerLog430-II软件分析	数据可快速整合至运维报告，简化决策流程

硬件设计上，FLUKE434-II三相电能质量分析仪采用轻便坚固的工程塑料外壳，抗冲击性能达30g，抗震动性能达3g正弦震动，符合MIL-PRF-28800FClass2标准，可承受车间环境的机械冲击。显示屏的温度补偿功能确保在0-40℃工作范围内清晰显示数据，亮度可根据环境光自动调节，解决了户外测试时的可视性问题。这些设计细节让FLUKE434-II三相电能质量分析仪成为兼顾实验室精度与现场耐用性的设备。

场景化应用与价值落地：从能耗核算到预防性维护

FLUKE434-II三相电能质量分析仪在制造业能效优化中展现出显著价值。某食品加工厂使用FLUKE434-II三相电能质量分析仪对生产线供电系统进行72小时监测，通过电能损耗计算器发现，因三相负载不平衡（A相电流80A，B相120A，C相90A）导致的年电能浪费达1.8万美元，同时电机额外损耗使故障率上升15%。技术团队依据FLUKE434-II三相电能质量分析仪提供的负载分配建议调整设备接线后，月均能耗下降7%，电机故障频次减少60%。此案例中，FLUKE434-II三相电能质量分析仪的货币化损耗计算功能成为节能决策的关键依据。
在商业建筑的负载研究中，FLUKE434-II三相电能质量分析仪的自动趋势分析功能发挥重要作用。某写字楼在新增中央空调系统前，使用FLUKE434-II三相电能质量分析仪监测配电系统1个月，仪器自动记录电压、电流、功率等参数的变化趋势，无需手动设置采样间隔。分析发现，现有系统在夏季高峰时段已接近满载（视在功率达变压器容量的92%），直接新增设备将导致过载。基于此数据，物业方选择扩容变压器而非直接加装设备，避免了潜在的供电故障。FLUKE434-II三相电能质量分析仪的自动记录功能大幅降低了长期监测的操作复杂度。 预防性维护场景中，FLUKE434-II三相电能质量分析仪可提前识别潜在故障。某包装企业通过定期使用FLUKE434-II三相电能质量分析仪检测生产线电机，发现一台电机的3次谐波电流占比从正常的2%升至8%，同时电能损耗计算器显示其额外损耗功率达1.2kW。技术人员立即停机检查，发现电机绕组绝缘老化，及时更换避免了停机损失（该生产线停机1小时损失约5000美元）。这种“数据预警-提前干预”的模式，使企业设备故障停机时间缩短40%。

FLUKE434-II三相电能质量分析仪通过专利电能分析技术、精准性能参数与场景化硬件设计，构建了基础电能质量监测的高效解决方案。FLUKE434-II三相电能质量分析仪的UPM专利系统实现了能耗浪费的量化与货币化，同步采集技术保障了参数精度，便携耐用的设计适配多场景测试。从制造企业的能效优化到商业建筑的负载研究，FLUKE434-II三相电能质量分析仪既满足了IEC标准的合规要求，又通过简化操作与直观数据降低了运维门槛。随着中小企业对电能管理精细化需求的提升，FLUKE434-II三相电能质量分析仪凭借其高性价比与实用功能，有望在基础电能监测领域获得更广泛应用。
