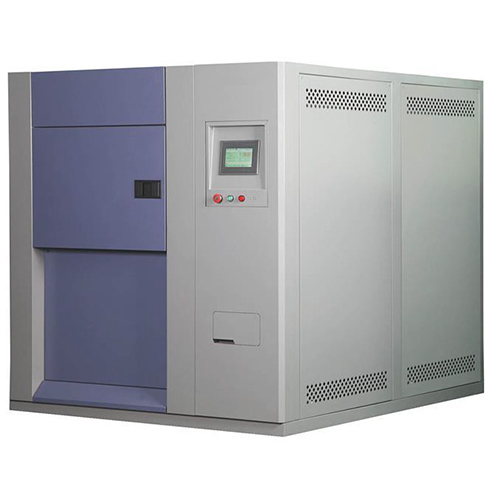

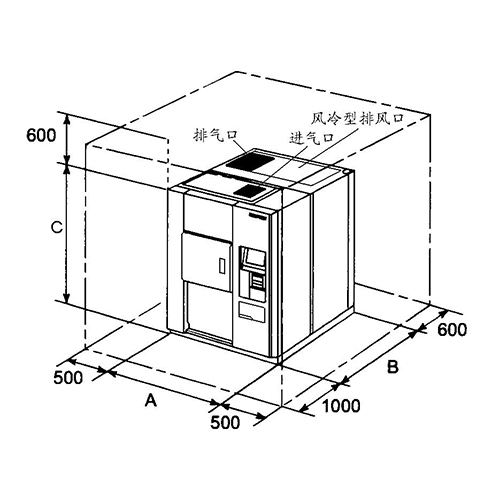

PFOTEK TEK-80L-3P冷热冲击试验箱是三箱式环境可靠性测试设备的典型代表，专为电子、汽车、航天等领域的元器件与整机环境适应性测试设计，凭借-60℃~150℃的宽温域覆盖与≤15s的温度冲击转换速度，精准模拟极端温度骤变场景。相较于传统两箱式设备，TEK-80L-3P以独立高温箱、低温箱与测试箱的三箱结构为核心，在温度冲击效率与控温精度上形成技术突破。该设备严格遵循GB/T2423.22-2012与IEC60068-2-14标准，可无缝集成于产品可靠性测试线，覆盖元器件筛选、整机老化等多类测试场景。本文结合环境试验设备设计规范与PFOTEK官方技术手册，从核心参数、测试原理、技术特性及应用场景四个维度，解析其技术内核与实用价值。PFOTEK的TEK-80L-3P是三箱式冷热冲击试验箱，主要用于模拟快速温度变化环境，检测材料或产品的耐受性。以下是关键信息：

PFOTEK TEK-80L-3P冷热冲击试验箱核心参数表



参数类别	具体指标	技术意义
有效容积	80L（工作室尺寸：450×400×450mm）	适配中小型元器件与组件测试
温度范围	高温区：60℃~150℃，低温区：-60℃~-10℃	覆盖多数行业极端温度测试需求
温度波动度	±0.5℃（稳态时）	保障试验环境的稳定性
温度均匀度	≤2℃	确保试件各部位受热/受冷一致
升降温速率	升温：5℃/min（室温至150℃），降温：5℃/min（室温至-60℃）	实现快速温度冲击模拟
冲击转换时间	≤15s（高温→低温/低温→高温）	模拟真实环境温度骤变特性
冷却方式	强制风冷（复叠式制冷系统）	保障低温区快速降温与稳定运行
控制方式	PLC可编程控制+7英寸触摸屏	实现试验流程自动化与可视化操作
电源规格	三相380V±10%，50Hz，总功率12kW	适配工业供电系统，保障功率输出
安全保护	超温报警、过载保护、缺水保护、防爆装置	保障设备与操作人员安全

PFOTEK TEK-80L-3P冷热冲击试验箱测试原理深度解析

PFOTEK TEK-80L-3P基于“三箱隔离-风道切换-精准控温”的核心逻辑，通过温度生成、风道转换与闭环控制三大模块协同，实现极端温度骤变环境的模拟，具体流程分为三个关键环节：
（一）温度生成模块：高低温双区独立制备

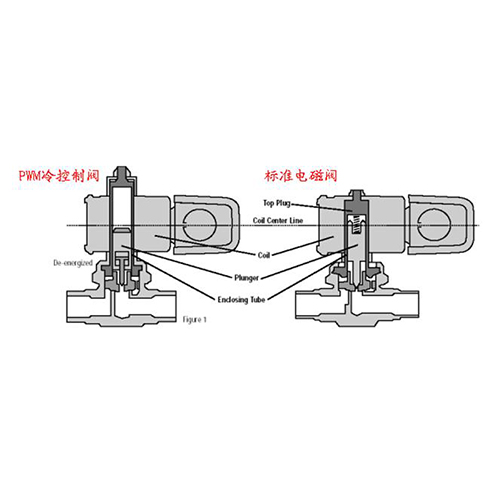

温度生成是试验箱实现冲击环境的基础，采用“高温加热+复叠式制冷”双系统设计。高温区加热单元采用镍铬合金电热管，功率达4kW，通过PID模糊控制算法调节加热功率，实现60℃~150℃范围内的精准控温，加热管表面采用陶瓷绝缘涂层，绝缘电阻≥100MΩ，避免漏电风险。低温区制冷系统采用复叠式设计，由一级制冷回路（R404A制冷剂）与二级制冷回路（R23制冷剂）串联组成，一级回路通过压缩机将R404A压缩至高温高压状态，经冷凝器散热后节流降压，为二级回路的R23冷凝器提供冷却；二级回路的R23经进一步节流后蒸发吸热，使低温区温度降至-60℃，制冷压缩机采用丹佛斯全封闭压缩机，制冷量达3.5kW，确保低温区快速降温与稳定维持。 （二）风道切换模块：三箱气流快速转换
风道切换是实现温度冲击的核心机制，TEK-80L-3P采用三箱隔离结构，高温箱与低温箱分列两侧，中间为测试箱，三箱通过电动风阀实现气流联通。当进行高温→低温冲击时，控制系统首先关闭高温箱风阀，开启低温箱风阀与循环风机，低温气流经风道快速涌入测试箱，通过均流板使气流均匀覆盖试件表面，15秒内即可将测试箱温度从高温区额定值降至低温区额定值；反之，低温→高温冲击时，关闭低温箱风阀，开启高温箱风阀，高温气流快速填充测试箱。风道系统采用离心式循环风机，风量达800m³/h，风压≥200Pa，确保气流循环速率满足温度转换需求，同时风阀采用硅橡胶密封，漏风率≤1%，避免高低温气流串扰影响冲击效果。
（三）控温与保护模块：闭环调节与安全防护
控温模块采用“PLC+专用温控仪表”的双控架构，核心控制器选用西门子S7-200SMARTPLC，搭配PFOTEK专用温控模块，可预设100组试验程序，每组程序支持50段温度循环，用户可通过7英寸触摸屏设置温度、保温时间、转换模式等参数，设备实时显示测试箱温度曲线与运行状态。温度检测采用3支PT100铂电阻传感器，分别安装于高温箱、低温箱与测试箱，测量精度达±0.1℃，传感器信号经A/D转换后传输至PLC，PLC通过PID算法调节加热管功率与制冷压缩机运行状态，形成闭环控温。保护模块包含多重安全机制：当测试箱温度超出设定范围±5℃时，超温报警装置立即启动，切断加热/制冷电源；电源系统配备过载保护器与漏电断路器，漏电动作电流≤30mA；水箱水位低于警戒值时，缺水保护装置停止制冷系统运行，同时蜂鸣器报警，防爆装置则通过压力释放阀防止制冷系统压力过高引发危险。

PFOTEK TEK-80L-3P冷热冲击试验箱核心技术特性解析

（一）三箱式结构的效率优势
TEK-80L-3P的三箱式结构相较传统两箱式设备，在温度冲击效率与能源利用上实现双重优化。传统两箱式设备需在同一箱体中交替升温降温，存在温度滞后问题，而TEK-80L-3P的高温箱与低温箱可提前预热/预冷至设定温度，测试箱仅负责气流切换与试件放置，温度转换时间从两箱式的30s以上缩短至≤15s，冲击效率提升50%。同时，三箱隔离设计减少了高低温区的热量交换，高温箱保温层采用100mm厚聚氨酯发泡材料，导热系数≤0.025W/(m・K)，低温箱额外增设真空镀铝膜隔热层，隔热性能提升30%，设备运行时的能耗较同容积两箱式设备降低25%，符合GB/T32065.2-2015节能标准。
（二）高精度温控与流程自动化
TEK-80L-3P的温控精度与自动化程度适配高端测试需求。温控系统采用PID+模糊控制算法，解决了传统PID控制在温度突变时的超调问题，当测试箱从150℃切换至-60℃时，温度超调量≤3℃，稳态后波动度控制在±0.5℃，满足高精度电子元器件测试对温度稳定性的要求。自动化方面，设备支持试验程序的存储、调用与编辑，可实现“升温-保温-降温-保温”的全自动循环，循环次数可设置为1~9999次，试验结束后自动生成温度数据报表，支持USB导出与打印机打印。此外，设备配备RS485通讯接口，可接入实验室信息管理系统（LIMS），实现远程监控与数据汇总，适配智能化测试实验室的管理需求。
（三）全面的安全与适配设计
TEK-80L-3P从设备安全与试件适配两方面构建完善设计体系。安全设计上，除基础的超温、过载保护外，设备采用防爆玻璃观察窗，可实时观察试件状态且具备防爆功能；箱体采用冷轧钢板静电喷塑，表面耐腐蚀性达GB/T10125-2021的5级标准，适应实验室潮湿环境。试件适配方面，测试箱内配备可调节不锈钢样品架，承重达20kg，样品架高度可在50~350mm范围内调节，适配不同尺寸的试件；设备预留试件电源接口，可在试验过程中为试件供电，模拟试件工作状态下的温度冲击耐受性，这一特性使其在汽车电子模块测试中具备显著优势。

PFOTEK TEK-80L-3P冷热冲击试验箱典型应用场景分析

（一）电子元器件可靠性筛选
在电子元器件生产环节，TEK-80L-3P用于芯片、电容、连接器等元器件的高低温冲击筛选，剔除早期失效产品。某半导体厂将手机处理器芯片置于测试箱中，采用“125℃保温30min→切换至-40℃保温30min”的循环程序，进行100次循环测试，通过TEK-80L-3P的精准控温与快速转换，成功筛选出因焊接缺陷导致的早期失效芯片，筛选合格率从传统测试的95%提升至99.2%。试验数据显示，芯片在-40℃环境下的引脚接触电阻变化量≤5mΩ，符合IPC-TM-650标准要求，设备的温度均匀性确保了同一批次芯片测试条件的一致性。
（二）汽车零部件环境适应性测试
汽车零部件需耐受极端温度变化，TEK-80L-3P广泛应用于传感器、ECU等部件的测试。某汽车电子企业对发动机ECU进行冷热冲击试验，设置试验程序为“-55℃保温1h→150℃保温1h”，转换时间15s，循环200次。TEK-80L-3P的试件电源接口为ECU持续供电，模拟其工作状态，试验后检测ECU的信号输出精度，误差仍控制在±1%以内，满足ISO16750-4标准要求。设备的三箱式结构使ECU无需频繁转移，避免了人工操作导致的测试误差，测试效率提升40%。 （三）航天元器件极端环境验证
航天领域对元器件的环境耐受性要求严苛，TEK-80L-3P用于卫星用继电器、连接器等部件的极端温度冲击测试。某航天研究所采用TEK-80L-3P对继电器进行“-60℃保温2h→125℃保温2h”的冲击试验，循环50次，试验过程中通过设备的实时温度曲线监控，确保继电器在温度骤变时的触点接触可靠性。试验结果显示，继电器在极端温度下的吸合/释放时间变化量≤0.5ms，符合GJB150.5A-2009标准，TEK-80L-3P的宽温域覆盖与稳定控温能力为航天元器件的可靠性提供了关键验证支撑。

PFOTEK TEK-80L-3P冷热冲击试验箱以三箱式结构为核心，通过高效温度生成、快速风道切换与精准闭环控温技术，构建了适配多行业的极端温度冲击测试解决方案。其80L有效容积与-60℃~150℃温域，平衡了试件适配性与测试覆盖范围；≤15s转换时间与±0.5℃控温精度，满足了高精度冲击测试需求。从电子元器件筛选到航天部件验证，TEK-80L-3P凭借三箱式效率优势、自动化控制能力与全面安全设计，适配多类复杂测试场景。对于追求测试效率与精度的企业及科研机构而言，TEK-80L-3P凭借扎实的结构设计与完善的功能配置，成为环境可靠性测试领域的优选设备，为产品质量提升提供可靠的试验支撑。
