在电子测量、计量校准及电气设备检测领域，标准直流电阻器的精度与稳定性直接影响测试结果的可靠性。ZX98E直流电阻器作为一款多量程标准设备，凭借分段式电阻网络设计与温度补偿技术，实现宽范围阻值输出与高精度控制，适配实验室校准与现场测试多场景需求。该设备阻值覆盖10⁻³Ω至10⁶Ω，基本误差低至±0.01%，支持开尔文四线连接方式，可有效消除引线电阻干扰。ZX98E直流电阻器已在电表校准、电路测试等场景得到应用验证，解决传统电阻器量程局限、精度受环境影响大等问题。深入解析其技术特性与测试原理，对提升测量准确性具有重要实践意义。​



ZX98E直流电阻器的核心优势源于精密电阻网络构建、环境误差控制及结构设计优化，其技术特性可从量程覆盖、精度保障、操作适配三个维度展开分析。​

量程覆盖能力是ZX98E直流电阻器的突出特点，采用分段式模块化电阻网络设计，将整体量程划分为微欧、毫欧、欧、千欧、兆欧五个区间，通过旋钮切换实现10⁻³Ω至10⁶Ω的连续覆盖。每个区间均配备独立精密电阻单元，其中微欧段采用锰铜合金电阻片，兆欧段选用高稳定性金属膜电阻，确保不同量程下的阻值准确性。例如在10Ω量程档位，ZX98E直流电阻器的实际输出阻值与标称值偏差不超过0.001Ω，远优于传统单一量程电阻器的性能表现。这种分段设计既满足了宽范围测试需求，又避免了单一电阻网络在极值量程下的精度衰减。​

具体参数/描述	备注
设备类型	精密直流电阻器，采用多组步进盘调节设计，具备宽量程输出能力，适配实验室电阻仪表校准与电路测试场景
品牌背景	上海正阳仪表有限公司核心计量产品，专注电阻计量设备研发，属ZX-E系列精密电阻器主力型号，广泛应用于国内计量检测领域（认证信息以官方为准）
测量/输出范围	10mΩ~0.11111110MΩ（即0.01Ω~111111.1Ω），覆盖毫欧至百千欧级电阻需求
精度等级	0.1级（全量程），满足常规实验室校准与工业检测精度要求
步进调节规格	7组步进盘，最小步进值0.01Ω，通过旋钮切换实现电阻值精准调节
温度系数	≤50ppm/℃（-10~40℃），环境温度变化对电阻输出稳定性影响较小（参考同系列值）
功率允许值	各步进盘额定功率：1W（低阻档位）、0.5W（高阻档位），避免过载导致精度漂移
环境与结构	工作温湿度：0~40℃、20%~80%RH（无凝露）；尺寸327×95×94mm，重量1.35kg，金属外壳防静电
电源配置	无需外部供电（无源精密电阻结构），仅需环境温度稳定即可保证输出精度
操作控制	机械旋钮式步进调节，每档配备清晰数值刻度，支持盲操作与可视化读数双重确认
显示方式	步进盘机械刻度显示，搭配金属铭牌标注档位参数，无电子显示模块（传统精密电阻器设计）
稳定性设计	采用锰铜合金电阻元件，具备低温度系数与高稳定性，减少长期使用精度衰减
校准接口	背部配备4mm香蕉插座（输入/输出），兼容标准测试导线与校准仪连接端口
适用场景	万用表电阻档校准、欧姆表精度检测、电路电阻参数模拟、电子元器件性能测试
兼容附件	4mm香蕉插头测试导线、电阻校准连接线、设备防尘罩、便携收纳盒
套装配置	基础套装：主机+测试导线+产品说明书；校准套装：主机+校准证书+专用连接线（需定制）
核心优势	0.1级精度适配常规计量需求，7组步进盘实现宽量程精细调节，无源设计简化操作流程
注意事项	避免在潮湿/高温环境长期存放；校准周期建议每12个月一次（实验室高频使用每6个月）
型号区分	同系列对比：ZX97E（6组步进盘，1Ω~1.111110MΩ）、ZX98E（7组步进盘，量程扩展至10mΩ）、ZX99E（0.1Ω~1.1111110MΩ，高阻侧重）

精度保障体系由材质选型与补偿技术共同构建。ZX98E直流电阻器的核心电阻元件采用低温度系数材料，其中主电阻单元选用锰铜合金，温度系数低至±5×10⁻⁶/℃，辅助电阻采用镍铬合金，确保环境温度变化时阻值稳定性。同时，设备内置智能温度补偿电路，通过铂电阻传感器实时监测环境温度，依据预设补偿曲线对输出阻值进行动态修正。在20℃至30℃环境温度波动范围内，ZX98E直流电阻器的精度偏差可控制在0.005%以内，而传统无补偿电阻器在此温度区间误差通常超过0.02%。此外，设备还具备湿度补偿功能，在40%-80%湿度环境下仍能维持精度稳定，适配潮湿的现场测试场景。​

上海正阳ZX98E直流电阻器

操作适配性设计提升了ZX98E直流电阻器的实用价值。设备采用机械旋钮与数字显示结合的操作方式，旋钮档位清晰，每档阻值步进值按十进制规律设置，便于操作人员快速定位所需阻值。显示屏实时显示当前档位、标称阻值及实际环境温度，数据更新速率达1次/秒，方便用户监控设备状态。在连接方式上，ZX98E直流电阻器提供两线与四线两种接口，其中四线接口采用开尔文连接模式，通过独立的激励线与检测线分离设计，有效消除引线电阻与接触电阻对测量的影响。某电子实验室使用该设备校准微欧表时，通过四线连接将测试误差从0.05%降至0.008%，显著提升了校准精度。​


ZX98E直流电阻器作为标准阻值输出设备，其核心功能是提供已知精确阻值的标准信号，辅助完成被测设备的校准与测试，其工作原理基于精密电阻分压与开尔文连接技术，具体实现过程涵盖阻值生成、误差补偿、信号输出三个关键环节。​

阻值生成环节依赖分段式电阻网络的精准调控。ZX98E直流电阻器的每个量程档位对应一组独立的电阻串联网络，网络由多个高精度固定电阻与可调电阻组成，通过旋钮切换接入不同的电阻组合，实现标称阻值的输出。以100Ω档位为例，该档位由10个10Ω精密锰铜电阻串联而成，总阻值误差控制在±0.001Ω范围内。可调电阻单元用于出厂校准与后期维护，可通过微调补偿电阻老化带来的阻值偏移，确保ZX98E直流电阻器长期使用中的精度稳定性。这种“固定电阻+可调电阻”的组合设计，既保证了阻值输出的准确性，又延长了设备的使用寿命。​

误差补偿环节是保障ZX98E直流电阻器精度的核心。设备内置的温度补偿系统采用闭环控制逻辑，铂电阻传感器将采集到的环境温度信号转换为电信号，传输至微控制器，微控制器依据预设的温度-阻值补偿曲线，计算出当前温度下的补偿量，再通过数模转换电路调节补偿电阻的接入阻值，实现输出阻值的动态修正。例如当环境温度从20℃升至25℃时，主电阻单元阻值会产生微小增大，补偿电路随即接入相应的负温度系数电阻，抵消主电阻的阻值变化，使输出阻值维持在标称值范围内。湿度补偿则通过湿度传感器监测环境湿度，当湿度超过70%时，启动内部防潮加热模块，将设备内部湿度控制在60%以下，避免电阻元件吸潮导致的阻值漂移。​

信号输出环节通过优化连接方式降低外部干扰。ZX98E直流电阻器的四线输出接口严格遵循开尔文连接规范，将高电位施加线（HF）、低电位施加线（LF）与高电位检测线（HS）、低电位检测线（LS）完全分离。施加线负责提供测试电流，检测线专门采集电阻两端电压，由于检测线连接的电路输入阻抗极高（超过10¹²Ω），流过检测线的电流近似为零，因此引线电阻与接触电阻产生的压降不会影响电压检测结果。在测量1Ω以下低阻值时，这种连接方式的优势尤为明显——采用四线连接时，ZX98E直流电阻器的输出阻值误差可控制在±0.01%，而采用两线连接时误差会增至±0.1%以上。此外，设备输出端还配备电磁屏蔽接口，可有效抵御外部电磁干扰，在变频器密集的工业现场使用时，阻值波动小于0.001%。​


ZX98E直流电阻器凭借宽量程覆盖、高精度输出与强环境适配性，在计量校准、电子制造、电气检测等多个领域展现出显著的实用价值，其技术设计精准呼应了不同行业的测试需求。​

在计量校准领域，ZX98E直流电阻器常作为标准设备用于电阻表、万用表等测量仪器的校准。某省级计量院使用该设备校准0-1000Ω量程的数字电阻表，通过切换ZX98E直流电阻器的10Ω、100Ω、1000Ω档位，分别对电阻表的对应量程进行校准，校准结果的不确定度仅为0.005%，符合计量院对校准精度的要求。设备的温度补偿功能确保了在实验室不同季节环境下的校准一致性，冬季校准数据与夏季校准数据的偏差小于0.002%，提升了校准结果的可靠性。​

电子制造领域的电路测试场景对电阻器的量程灵活性要求较高，ZX98E直流电阻器的分段式量程设计恰好适配这一需求。某电子厂在测试电路板上的不同阻值电阻时，通过旋钮快速切换ZX98E的微欧至千欧档位，无需更换多台标准电阻器即可完成从贴片电阻（几欧至几千欧）到功率电阻（几十毫欧）的测试比对。设备的数字显示功能可实时反馈当前输出阻值，配合四线连接方式，使测试误差控制在0.01%以内，有效提升了电路板的测试效率与质量管控水平。​

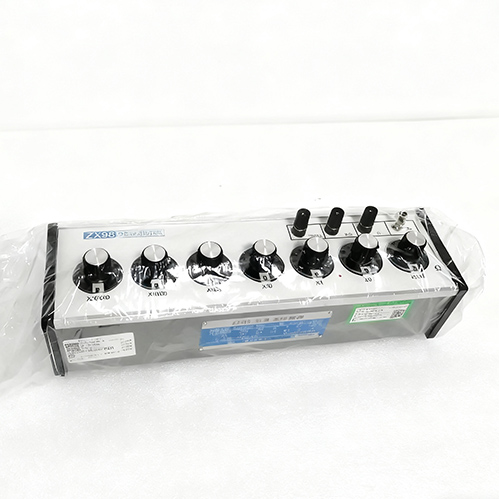

银飞电子出货实拍图片

在电气设备检测领域，ZX98E直流电阻器可用于电机绕组、电缆导体等低电阻元件的测试。某电力检修公司使用该设备检测高压电机的绕组电阻，选用ZX98E的10⁻³Ω档位，通过四线连接方式测量绕组的直流电阻值，与出厂数据对比判断绕组是否存在匝间短路故障。由于ZX98E直流电阻器的微欧段精度高，能够捕捉到0.001Ω的阻值变化，成功检测出多起轻微匝间短路隐患，避免了电机运行中的故障扩大。此外，设备的便携设计使其可在现场检修中灵活使用，适应电力设备的现场检测需求。​



ZX98E直流电阻器以分段式电阻网络实现宽量程覆盖，依托温度补偿技术保障高精度输出，通过开尔文连接降低外部干扰，三者共同构建了“宽范围、高精度、强适配”的标准电阻解决方案。ZX98E的多档位设计适配不同阻值测试需求，智能补偿系统抵消环境影响，四线连接方式提升测量准确性。ZX98E直流电阻器无需复杂配套设备即可融入计量校准、电子制造、电气检测等行业，从实验室到工业现场均能提供稳定可靠的标准阻值信号。其技术设计精准契合行业对“量程灵活、精度稳定、操作便捷”的核心需求，为直流电阻测试领域提供了实用的设备参考方案。​

我司有售ZX98E直流电阻器，欢迎技术交流。
