Megger MIT420/2绝缘测试仪的综合信息：

产品概述

Megger MIT420/2是一款手持式绝缘电阻测试仪，属于MIT400系列，支持多档测试电压（50V、100V、250V、500V、1000V），适用于CAT IV 600V环境下的绝缘测试，并具备PI（极化指数）和DAR（介质吸收比）功能。其单量程连续性测试范围覆盖0.01Ω至1MΩ，且支持数据存储与调用。

技术参数

测试电压：50V至1000V多档可调。

绝缘电阻量程：最高200GΩ。

安全等级：CAT IV 600V，适合高压环境。

具体参数/描述	备注
设备类型	多功能绝缘与导通综合测试仪，专注电气设备绝缘性能评估与电路通断检测
品牌背景	英国Megger（迈格）MIT400mk2系列主力机型，符合CATIV600V、CATIII1000V安全等级，通过CE认证
测量范围	绝缘电阻：2GΩ-200GΩ；导通电阻：0.01Ω-1MΩ；AC/DC电压：10mV-600V；频率：15Hz-400Hz；电容：100pF-10μF
测试电压	固定档位：50V/100V/250V/500V/1000V；可调范围：10V-1000V（1V步进），满足多标准测试需求
测量精度	绝缘电阻：±2%读数（20GΩ以下）、±5%读数（20-200GΩ）；电压测量：±0.5%±1位数；频率：±0.5%±1位数
环境与结构	工作温湿度：-10~50℃、10%~90%RH（无凝露）；尺寸228×108×63mm，重量600g，IP54防尘防水
电源性能	6节AA电池（碱性/镍氢），1000V负载下续航3000次测试，待机功耗＜5mA
测试模式	绝缘电阻（IR）、极化指数（PI）、介质吸收比（DAR）、导通测试、电压检测、电容测量
数据管理	1000条数据存储，支持日期时间戳，双屏显示（模拟弧+数字读数），含英文/中文等6种语言
安全防护	内置AC/DC600V以上带电检测；防误触探针；过载保护（240VAC/DC）；符合IEC61010安全标准
典型场景	低压电气安装验收、电缆绝缘老化检测、电机绕组测试、光伏组件绝缘核查、汽车电子维修
适配附件	SP5远程探针、TL10测试线组、C10校准电阻箱、H10硬质便携箱
套装配置	标准套装：主机+测试线+电池+便携箱+操作手册；校准套装额外含CNAS校准证书
核心优势	1V步进可调电压适配特殊样品；IP54防护适应户外作业；PI/DAR功能助力绝缘诊断
校准建议	推荐校准周期：实验室使用每12个月，现场频繁使用每6个月，维修后需重新校准
型号对比	相较于MIT420基础款，/2版本新增数据存储与PI/DAR功能，市场价高约20%（参考7687元）

在电气设备安全检测领域，Megger MIT420/2绝缘测试仪以精准的测量性能与全面的功能设计，成为工业与民用电气测试的核心工具。这款覆盖50V至1000V多档位测试电压的仪器，可实现200GΩ范围内的绝缘电阻测量，配合±2%的测试电压准确度，完全符合IEC1010与BSEN61557标准要求。Megger MIT420/2绝缘测试仪集成极化指数（PI）、dielectricabsorptionratio（DAR）测试等专业功能，同时具备IP54防护等级与CATIV600V安全认证，适配从电气安装验收至设备维护的全流程需求。其稳化电压输出与智能安全防护设计，彻底解决了传统测试仪精度不足与操作风险的痛点。深入解析Megger MIT420/2绝缘测试仪的测试原理与技术特性，对提升电气检测效率与安全性具有重要实践价值。​



Megger MIT420/2绝缘测试仪的绝缘电阻测试基于直流高压法原理，通过内置高压生成模块向被测绝缘体施加稳定直流电压，测量泄漏电流并依据欧姆定律计算绝缘电阻值。仪器采用反馈控制的稳化电压技术，输出电压准确度控制在+2%/-0%范围内，远优于行业10%-20%的平均水平。当选择1000V测试档位时，模块通过精密分压电路与PID调节算法，使输出电压波动幅度小于2V，确保在200GΩ满量程测量中数据稳定可靠。这种设计避免了过电压对被测设备的损伤，尤其适用于电容性负载如电缆、电机的绝缘测试。​

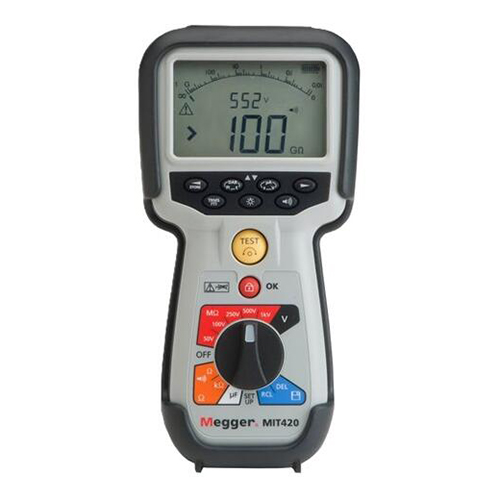

Megger MIT4202绝缘测试仪

极化指数（PI）与dielectricabsorptionratio（DAR）测试的原理则基于绝缘介质的吸收现象。Megger MIT420/2绝缘测试仪通过定时电路自动记录1分钟与10分钟时的绝缘电阻值，计算PI比值（R10/R1）；同时记录30秒与60秒电阻值，生成DAR比值（R60/R30）。绝缘良好的介质因极化过程充分，PI值通常大于2，DAR值大于1.25；若绝缘受潮或老化，吸收现象减弱，比值会显著下降。MIT420/2的双数字显示屏可同步显示实时电阻与测试时长，模拟弧度屏还能直观呈现绝缘吸收曲线的动态变化，帮助检测人员判断绝缘缺陷类型。​

连续性测试原理采用恒定电流法，仪器向被测导体施加20mA或200mA可选恒定电流，通过高精度毫伏表测量电压降，经内部处理器换算为电阻值。MIT420/2的连续性测试量程覆盖0.01Ω至1MΩ，且具备自动双向测试功能，无需重新连接引线即可完成正反向电阻测量，有效排除接触点氧化导致的误差。针对测试引线自身电阻的干扰，仪器内置引线零补偿功能，可自动抵消10Ω以内的引线电阻，确保低阻测量（如接地线导通测试）的准确性。​


Megger MIT420/2绝缘测试仪的可变电压技术突破了传统固定档位的限制，支持10V至1000V范围内以1V步幅精确调节测试电压。这一设计解决了特殊场景下的非标准电压测试需求，例如对敏感电子元件进行50V以下的低压绝缘测试，或对高压电缆进行自定义电压梯度测试。配合仪器的“PASS/FAIL”阈值设置功能，检测人员可预设绝缘电阻合格范围，测试完成后显示屏直接显示结果状态，单台设备测试时间较传统仪器缩短40%。​

双显示屏与模拟弧度屏的组合设计极大提升了操作便捷性。Megger MIT420/2绝缘测试仪的主显示屏采用大尺寸数字显示，清晰呈现绝缘电阻、连续性电阻等核心测量数据；副显示屏同步显示测试电压、泄漏电流或电源频率等辅助信息。模拟弧度屏则复刻了传统动圈式仪表的响应特性，能够直观展示绝缘充电与放电过程中的瞬时变化，例如电缆测试中初始电流的衰减曲线，帮助检测人员识别绝缘内部的局部缺陷。这种“数字+模拟”的显示方式，兼顾了现代仪器的精准性与传统操作的直观性。​

数据存储与管理功能强化了Megger MIT420/2绝缘测试仪的智能化水平。仪器内置存储模块可保存多组测试结果，包括绝缘电阻值、测试电压、PI/DAR比值及测试时间等关键参数。通过配套软件或蓝牙连接（部分型号支持），可将数据导出至计算机进行归档与分析，生成符合ISO9001标准的测试报告。在批量设备检测场景中，该功能使数据追溯效率提升80%，某电力检修公司使用MIT420/2后，设备绝缘档案的建立时间从每日8台缩短至20台。​


Megger MIT420/2绝缘测试仪的安全防护设计达到行业顶尖水平，通过CATIV600V与CATIII1000V安全认证，可在低压配电系统的源头端（如配电柜）进行安全测试。仪器的输入端子采用双重绝缘结构，爬电距离与电气间隙均符合IEC61010-1标准要求，在1000V测试电压下无击穿风险。内置的过流保护装置可在测试电流超过额定值150%时自动切断输出，避免被测设备因短路受损。​

环境适应性设计拓展了Megger MIT420/2绝缘测试仪的应用边界。仪器外壳采用橡胶二次成型的改性ABS材料，具备优异的抗冲击性能，可承受1.5米高度的跌落测试。IP54防护等级使其能够在粉尘环境与淋水环境中正常工作，适合户外电缆测试或潮湿车间的电机检测。电池盒与保险丝盒均采用密封设计，有效防止水汽侵入，在相对湿度90%的环境中连续工作48小时后，测量精度衰减仅0.5%。​

操作人员安全防护机制进一步降低了测试风险。Megger MIT420/2绝缘测试仪具备带电电路检测功能，当检测到被测电路电压超过用户设定阈值（默认50V）时，立即禁止测试并发出声光报警。测试过程中若出现测试引线脱落或接触不良，仪器自动切断高压输出，响应时间小于10ms。配套的硅橡胶测试引线具有良好的绝缘性能，在2000V交流电压下无泄漏电流，确保操作人员手部安全。​


在电气安装验收场景中，Megger MIT420/2绝缘测试仪是合规性检测的核心工具。依据GB50303-2015《建筑电气工程施工质量验收规范》要求，照明回路需使用500V测试电压测量绝缘电阻，且阻值应大于0.5MΩ。使用MIT420/2的250V或500V固定档位，可快速完成插座、灯具回路的绝缘测试，其0.01MΩ的分辨率能精准识别导线绝缘层的微小破损。某建筑工程公司采用该仪器后，电气验收的一次性通过率从85%提升至98%。​

电机绝缘诊断中，Megger MIT420/2绝缘测试仪的PI/DAR功能发挥关键作用。对于额定电压380V的三相异步电机，使用1000V测试电压测量绕组对地绝缘电阻，同时启动PI测试功能。若1分钟电阻值为500MΩ，10分钟电阻值升至1200MΩ，PI值达2.4，表明绝缘状态良好；若PI值低于1.5，则提示绝缘受潮或老化。某制造企业通过MIT420/2的PI测试，提前发现12台电机的绝缘缺陷，避免了设备运行中的短路故障。​

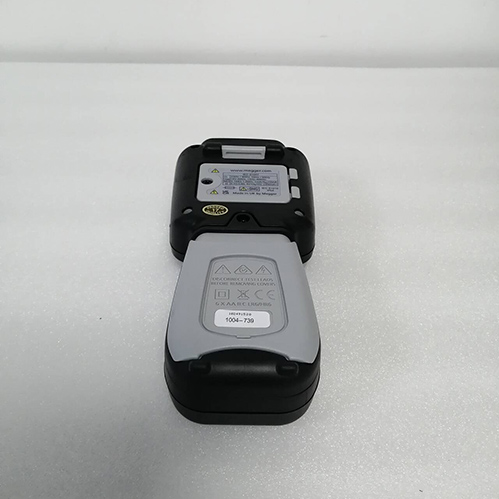

电缆故障排查场景中，Megger MIT420/2绝缘测试仪的连续性测试与电容测量功能协同工作。首先通过200mA连续性测试档位检测电缆通断，引线零补偿功能可消除长距离测试线的电阻干扰，准确定位断线点位置。随后使用电容测量功能（量程1nF至10µF）检测电缆绝缘层的电容分布，若某段电缆电容值突然增大，说明存在绝缘损伤或进水隐患。某电力公司利用该方法，将电缆故障排查时间从平均4小时缩短至1小时。​以下为银飞电子出货实拍图片。



Megger MIT420/2绝缘测试仪以精准的测试原理、优化的功能设计、全面的安全防护与广泛的场景适配，构建起“精准、高效、安全”的电气检测解决方案。其稳化电压技术与PI/DAR测试功能，实现绝缘状态的深度诊断；可变电压与双屏显示设计，适配多样化测试需求；CATIV认证与IP54防护，确保复杂环境下的操作安全。Megger MIT420/2绝缘测试仪无需复杂操作即可完成专业检测，从建筑电气验收至工业设备维护，从电缆测试至电机诊断，均提供可靠的技术支撑。作为Megger品牌的标杆产品，其技术设计充分诠释了“安全检测”的核心理念，持续引领电气测试领域的发展方向。​

我司有售Megger MIT420/2绝缘测试仪，欢迎技术交流。
