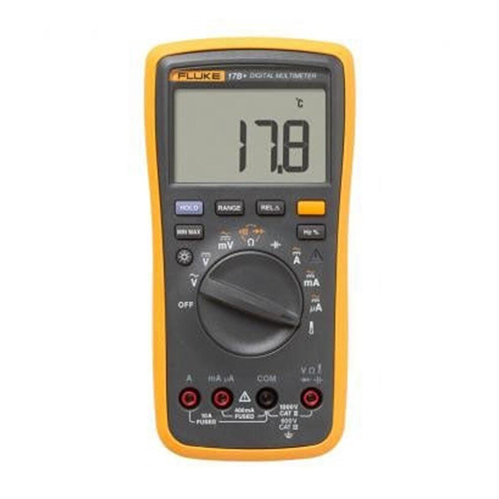

FLUKE 17B+ 经济型数字万用表
在电气测量领域，兼具多参数测量能力、精准度与易用性的工具始终是市场刚需。FLUKE17B+经济型数字万用表作为 福禄克 经济型产品线的升级款，不仅覆盖电压、电流、电阻、电容、二极管等基础测量，更新增温度、频率、占空比测量功能，配合CATIII600V安全等级与稳定的精度表现，成为电工维修、高校实验室、工业维护、电子DIY等场景的优选设备。其4000计数LCD背光显示屏、自动量程、数据保持等人性化设计，降低了操作门槛，既满足专业用户的精准需求......
产品描述
在电气测量领域，兼具多参数测量能力、精准度与易用性的工具始终是市场刚需。FLUKE17B+经济型数字万用表作为福禄克经济型产品线的升级款，不仅覆盖电压、电流、电阻、电容、二极管等基础测量，更新增温度、频率、占空比测量功能，配合CATIII600V安全等级与稳定的精度表现，成为电工维修、高校实验室、工业维护、电子DIY等场景的优选设备。其4000计数LCD背光显示屏、自动量程、数据保持等人性化设计，降低了操作门槛，既满足专业用户的精准需求，又适配入门用户的使用场景。本文结合官方数据表、用户手册及校准手册的权威资料，从测试原理、核心参数、功能特性、使用说明、维护校准五个维度，全面拆解FLUKE17B+经济型数字万用表的专业特性，助力用户深度理解其技术内核与实用价值。
1.基础参数测量原理（电压、电流、电阻、电容、二极管）
电压测量：采用高输入阻抗设计（交流/直流电压测量时标称>10MΩ、寄生电容<100pF），减少对被测电路的负载影响。交流电压（40Hz-500Hz）经整流电路转换为直流信号后，由衰减器/放大器调理至ADC（模数转换器）适配范围，通过有效值算法计算结果，精度达±(1.0%+3)；直流电压直接经缓冲放大器稳定信号，精度±(0.5%+3)，过载保护达1000V，符合IEC61010-1标准。毫伏级测量（400mV量程）通过专用放大电路提升灵敏度，精度±(1.0%+10)，适配微弱信号检测。
FLUKE17B+经济型数字万用表
电流测量：基于“电流-电压转换”原理，通过内置高精度分流电阻将电流转化为电压降（如10A量程对应11A/1000V快熔保险丝），经放大后送入ADC转换。测量时需串联接入电路，交流电流（40Hz-400Hz）精度±(1.5%+3)，直流电流精度一致，10A量程连续工作时间<7分钟，避免分流电阻过热。
电阻测量：内部恒流源向被测电阻输出恒定电流，通过测量两端电压降，结合欧姆定律（R=U/I）计算阻值。量程覆盖400Ω-40MΩ，精度从±(0.5%+3)至±(1.5%+3)，通断性测试预设70Ω阈值，低于该值时蜂鸣器发声，快速判断线路通断。
电容测量：依托RC振荡原理，被测电容与内置固定电阻构成振荡回路，通过检测振荡频率换算容量，量程40nF-1000μF，精度±(2%+5)至±(5%+5)，文档提示需注意测试引线电容导致的最大1.5nF误差。
二极管测试：输出2.0V开路电压（短路电流<0.6mA），测量正向导通压降（正常0.6-0.8V），反向截止时显示“OL”，可区分正负极，精度±10%。
2.扩展参数测量原理（温度、频率、占空比）
温度测量：基于热电偶的塞贝克效应，热电偶将温度变化转化为毫伏级电压信号，经仪表放大、ADC转换后，通过温度-电压换算公式输出结果。支持-55℃至400℃量程，不同温度段精度不同：-55℃-0℃为±(9%+2℃)，0℃-50℃为±2℃，50℃-400℃为±(2%+1℃)，需配合热电偶使用，“+”极接W端子。
频率测量：在交流电压/电流测量模式下，通过计数输入信号的周期数换算频率，量程10Hz-100kHz，精度±(0.1%+3)，仅适用于量程1%-100%的输入信号。
占空比测量：基于频率测量扩展，计算高电平时间占信号周期的百分比，量程1%-99%，分辨率0.1%，典型精度±1%（50/60Hz、10%-90%占空比场景）。
通用参数补充
安全等级：CATIII600V、CATII1000V，污染等级2
显示屏：4000计数LCD，每秒更新3次，白色背光（2分钟无操作自动关闭）
电源：2节AA（IECLR6）电池，续航最低500小时，20分钟无操作自动关机
物理参数：尺寸183×91×49.5mm，重量455g，IP40防护等级
FLUKE17B+相比基础款最大亮点是新增温度、频率、占空比测量，无需额外配备专用仪器。温度测量适配工业设备温度监控（如电机外壳、电路板温升）、实验室环境测温；频率与占空比测量适用于变频器输出检测、脉冲信号分析，配合电压/电流测量，可一站式完成电机、变频器、脉冲电路的多参数检测，大幅提升作业效率。文档标注频率精度达±(0.1%+3)，温度测量覆盖-55℃至400℃，满足多数工业与实验室场景需求。
2.安全设计：多重防护保障作业安全
安全是电气测量的核心，FLUKE17B+遵循IEC61010-1与IEC61010-2-030标准，CATIII600V安全等级适配工业高压场景；输入端子过载保护明确，交流电压最大1000V，毫伏级400mV，电流通道依赖快熔保险丝防护，损坏后需更换指定型号（440mA用943121，11A用803293）；危险电压警报LED指示灯（测量≥30V或过载时亮起），直观提示风险；外壳采用绝缘材质，IP40防护等级抵御灰尘侵入，适配多尘工业环境。
3.操作便捷性：适配不同用户群体
FLUKE17B+的操作设计兼顾专业与入门用户：自动量程模式默认开启，无需手动调整，切换测试点时仪表自动匹配最佳量程；数据保持功能（按“HOLD”键）锁定读数，方便记录；相对测量（仅限非频率/电阻/通断性/占空比/二极管功能）可存储参考值，显示差值，适用于精密对比测量；最小值/最大值模式（按M键切换），便于捕捉信号波动极值；白色背光显示屏在昏暗环境（如配电箱、地下室）仍能清晰读数，2分钟无操作自动关闭，平衡续航与便捷性。
开机：将旋钮转至所需测量功能档，仪表自动开机，低电量图标亮起时需更换电池（2节AA）。
量程切换：默认自动量程，按“RANGE”键切换手动量程，长按2秒恢复自动；禁用自动关机需开机时按住“SELECT”键直至显示“PoFF”。
数据操作：按“HOLD”键保持读数，按“r”键激活相对测量（17B+专属），按“M”键切换最小值/最大值模式。
2.核心功能操作步骤
（1）温度测量
将热电偶标有“+”的插头插入W端子，负极插入COM端子；
旋钮转至“℃/℉”档，将热电偶探头接触被测物体；
按“SELECT”键切换温度单位，读数稳定后记录（最长需10秒）。
（2）频率/占空比测量
旋钮转至交流电压（V~）或交流电流（A~）档，连接测试导线至对应端子；
按“I”键切换至频率模式，读数稳定后记录；
再按“I”键切换至占空比模式，读取百分比数值。
（3）常规测量（以电阻为例）
断开被测电路电源，将红色导线接W端子，黑色接COM；
旋钮转至“Ω”档，探针接触电阻两端；
若电阻<70Ω，蜂鸣器持续发声（通断性激活），否则读取显示屏数值。
3.操作注意事项（来自安全须知）
测量电阻、电容、二极管前，必须断开电源并为高压电容器放电；
测量电流时需串联接入，严禁并联，10A量程连续使用不超过7分钟；
测量高压（>30V）时需穿戴绝缘手套、护目镜，遵守当地安全规范；
数据保持功能不可用于未知电位测量，避免误判；
测试导线绝缘层破损时需立即更换，避免触电。
清洁：用湿布擦拭外壳，端子脏污时用蘸有异丙醇的棉棒清洁内部，禁止使用磨蚀剂或溶剂；
电池更换：低电量图标亮起时立即更换，长时间不使用（超过1个月）或存储温度>50℃时，需取出电池防止漏液；
保险丝测试：旋钮转至“F”档，导线接W与A/mAμA端子，状态良好的A端子保险丝读数约0.1Ω，mAμA端子<10kΩ，显示“OL”需更换。
FLUKE17B+经济型数字万用表
2.校准规范
校准周期：文档建议12个月校准一次，确保精度，校准环境需18℃-28℃、相对湿度0%-75%；
校准设备：推荐使用FLUKE5522A校准器，需专业人员操作，步骤包括拆除电池盖、校准贴纸，接入3V直流电源与校准器，按功能逐一校准；
故障排查：无读数时检查电池与保险丝，读数异常时核查接线、量程与环境温度，仍故障需联系福禄克授权服务中心（电话400-810-3435）。
FLUKE17B+经济型数字万用表以“多参数、高安全、易操作、高性价比”为核心优势，凭借电压、电流、电阻、电容、二极管、温度、频率、占空比一站式测量能力，适配电工维修、工业维护、高校实验室、电子DIY等多场景需求。其精准的测量精度（如直流电压±(0.5%+3)、频率±(0.1%+3)）、CATIII600V安全等级、人性化操作设计，既满足专业用户的精密测量需求，又降低入门用户的操作门槛。从工业现场的电机、变频器检测，到实验室的教学实验与科研测量，再到日常电工维修，FLUKE17B+均能凭借稳定性能与扩展功能，提供可靠数据支撑。配合规范的维护与校准，仪器可长期保持精度，使用寿命长。作为福禄克经济型产品线的升级款，FLUKE17B+平衡了性能与成本，无需高昂投入即可获得多参数测量能力，成为电气测量领域的“性价比之选”，持续为各行业用户创造价值。
FLUKE17B+经济型数字万用表测试原理深度解析
FLUKE17B+的精准测量源于各功能模块的专项优化，其核心逻辑为“信号采集-调理-转换-运算-输出”，针对不同测量参数采用定制化原理设计，所有原理均依托文档标注的参数与结构展开：1.基础参数测量原理（电压、电流、电阻、电容、二极管）
电压测量：采用高输入阻抗设计（交流/直流电压测量时标称>10MΩ、寄生电容<100pF），减少对被测电路的负载影响。交流电压（40Hz-500Hz）经整流电路转换为直流信号后，由衰减器/放大器调理至ADC（模数转换器）适配范围，通过有效值算法计算结果，精度达±(1.0%+3)；直流电压直接经缓冲放大器稳定信号，精度±(0.5%+3)，过载保护达1000V，符合IEC61010-1标准。毫伏级测量（400mV量程）通过专用放大电路提升灵敏度，精度±(1.0%+10)，适配微弱信号检测。
FLUKE17B+经济型数字万用表
电阻测量：内部恒流源向被测电阻输出恒定电流，通过测量两端电压降，结合欧姆定律（R=U/I）计算阻值。量程覆盖400Ω-40MΩ，精度从±(0.5%+3)至±(1.5%+3)，通断性测试预设70Ω阈值，低于该值时蜂鸣器发声，快速判断线路通断。
电容测量：依托RC振荡原理，被测电容与内置固定电阻构成振荡回路，通过检测振荡频率换算容量，量程40nF-1000μF，精度±(2%+5)至±(5%+5)，文档提示需注意测试引线电容导致的最大1.5nF误差。
二极管测试：输出2.0V开路电压（短路电流<0.6mA），测量正向导通压降（正常0.6-0.8V），反向截止时显示“OL”，可区分正负极，精度±10%。
2.扩展参数测量原理（温度、频率、占空比）
温度测量：基于热电偶的塞贝克效应，热电偶将温度变化转化为毫伏级电压信号，经仪表放大、ADC转换后，通过温度-电压换算公式输出结果。支持-55℃至400℃量程，不同温度段精度不同：-55℃-0℃为±(9%+2℃)，0℃-50℃为±2℃，50℃-400℃为±(2%+1℃)，需配合热电偶使用，“+”极接W端子。
频率测量：在交流电压/电流测量模式下，通过计数输入信号的周期数换算频率，量程10Hz-100kHz，精度±(0.1%+3)，仅适用于量程1%-100%的输入信号。
占空比测量：基于频率测量扩展，计算高电平时间占信号周期的百分比，量程1%-99%，分辨率0.1%，典型精度±1%（50/60Hz、10%-90%占空比场景）。
FLUKE17B+经济型数字万用表核心参数表（基于权威资料整理）
| 测量功能 | 量程范围 | 分辨率 | 精度规格 | 关键备注 |
| 交流电压（ACV） | 4.000V/40.00V/400.0V/1000V | 0.001V/0.01V/0.1V/1V | ±(1.0%+3) | 频率响应40Hz-500Hz，输入阻抗>10MΩ |
| 直流电压（DCV） | 4.000V/40.00V/400.0V/1000V | 0.001V/0.01V/0.1V/1V | ±(0.5%+3) | 共模抑制比>100dB（直流，50/60Hz） |
| 交流毫伏（ACmV） | 400.0mV | 0.1mV | ±(3.0%+3) | 过载保护400mV，输入阻抗>1MΩ |
| 直流毫伏（DCmV） | 400.0mV | 0.1mV | ±(1.0%+10) | 常规模式抑制比>60dB（50/60Hz） |
| 交流电流（ACI） | 400.0μA/4000μA/40.00mA/400.0mA/4.000A/10.00A | 0.1μA/1μA/0.01mA/0.1mA/0.001A/0.01A | ±(1.5%+3) | 频率响应40Hz-400Hz，10A量程连续工作<7分钟 |
| 直流电流（DCI） | 同交流电流 | 同交流电流 | ±(1.5%+3) | 配备快熔保险丝（440mA/1000V、11A/1000V） |
| 电阻（Ω） | 400.0Ω/4.000kΩ/40.00kΩ/400.0kΩ/4.000MΩ/40.00MΩ | 0.1Ω/0.001kΩ/0.01kΩ/0.1kΩ/0.001MΩ/0.01MΩ | ±(0.5%+3)至±(1.5%+3) | 通断性阈值<70Ω（蜂鸣提示） |
| 电容（F） | 40.00nF/400.0nF/4.000μF/40.00μF/400.0μF/1000μF | 0.01nF/0.1nF/0.001μF/0.01μF/0.1μF/1μF | ±(2%+5)至±(5%+5) | 不含测试引线电容误差（最大1.5nF） |
| 二极管测试 | 2.000V | 0.001V | ±10% | 开路电压2.0V，短路电流<0.6mA |
| 温度（℃/℉） | -55℃至400℃ | 0.1℃ | 分段精度（详见原理） | 需配合热电偶，支持℃/℉切换 |
| 频率（Hz） | 10Hz至100kHz | 0.01Hz至0.1kHz | ±(0.1%+3) | 仅适用于交流电压/电流模式，量程1%-100%输入 |
| 占空比 | 1%至99% | 0.1% | ±1%（典型值） | 频率50/60Hz、占空比10%-90%场景 |
通用参数补充
安全等级：CATIII600V、CATII1000V，污染等级2
显示屏：4000计数LCD，每秒更新3次，白色背光（2分钟无操作自动关闭）
电源：2节AA（IECLR6）电池，续航最低500小时，20分钟无操作自动关机
物理参数：尺寸183×91×49.5mm，重量455g，IP40防护等级
FLUKE17B+核心特性解析
1.扩展功能优势：温度、频率、占空比一站式测量FLUKE17B+相比基础款最大亮点是新增温度、频率、占空比测量，无需额外配备专用仪器。温度测量适配工业设备温度监控（如电机外壳、电路板温升）、实验室环境测温；频率与占空比测量适用于变频器输出检测、脉冲信号分析，配合电压/电流测量，可一站式完成电机、变频器、脉冲电路的多参数检测，大幅提升作业效率。文档标注频率精度达±(0.1%+3)，温度测量覆盖-55℃至400℃，满足多数工业与实验室场景需求。
2.安全设计：多重防护保障作业安全
安全是电气测量的核心，FLUKE17B+遵循IEC61010-1与IEC61010-2-030标准，CATIII600V安全等级适配工业高压场景；输入端子过载保护明确，交流电压最大1000V，毫伏级400mV，电流通道依赖快熔保险丝防护，损坏后需更换指定型号（440mA用943121，11A用803293）；危险电压警报LED指示灯（测量≥30V或过载时亮起），直观提示风险；外壳采用绝缘材质，IP40防护等级抵御灰尘侵入，适配多尘工业环境。
3.操作便捷性：适配不同用户群体
FLUKE17B+的操作设计兼顾专业与入门用户：自动量程模式默认开启，无需手动调整，切换测试点时仪表自动匹配最佳量程；数据保持功能（按“HOLD”键）锁定读数，方便记录；相对测量（仅限非频率/电阻/通断性/占空比/二极管功能）可存储参考值，显示差值，适用于精密对比测量；最小值/最大值模式（按M键切换），便于捕捉信号波动极值；白色背光显示屏在昏暗环境（如配电箱、地下室）仍能清晰读数，2分钟无操作自动关闭，平衡续航与便捷性。
FLUKE17B+详细使用说明
1.基础操作流程开机：将旋钮转至所需测量功能档，仪表自动开机，低电量图标亮起时需更换电池（2节AA）。
量程切换：默认自动量程，按“RANGE”键切换手动量程，长按2秒恢复自动；禁用自动关机需开机时按住“SELECT”键直至显示“PoFF”。
数据操作：按“HOLD”键保持读数，按“r”键激活相对测量（17B+专属），按“M”键切换最小值/最大值模式。
2.核心功能操作步骤
（1）温度测量
将热电偶标有“+”的插头插入W端子，负极插入COM端子；
旋钮转至“℃/℉”档，将热电偶探头接触被测物体；
按“SELECT”键切换温度单位，读数稳定后记录（最长需10秒）。
（2）频率/占空比测量
旋钮转至交流电压（V~）或交流电流（A~）档，连接测试导线至对应端子；
按“I”键切换至频率模式，读数稳定后记录；
再按“I”键切换至占空比模式，读取百分比数值。
（3）常规测量（以电阻为例）
断开被测电路电源，将红色导线接W端子，黑色接COM；
旋钮转至“Ω”档，探针接触电阻两端；
若电阻<70Ω，蜂鸣器持续发声（通断性激活），否则读取显示屏数值。
3.操作注意事项（来自安全须知）
测量电阻、电容、二极管前，必须断开电源并为高压电容器放电；
测量电流时需串联接入，严禁并联，10A量程连续使用不超过7分钟；
测量高压（>30V）时需穿戴绝缘手套、护目镜，遵守当地安全规范；
数据保持功能不可用于未知电位测量，避免误判；
测试导线绝缘层破损时需立即更换，避免触电。
维护与校准
1.日常维护清洁：用湿布擦拭外壳，端子脏污时用蘸有异丙醇的棉棒清洁内部，禁止使用磨蚀剂或溶剂；
电池更换：低电量图标亮起时立即更换，长时间不使用（超过1个月）或存储温度>50℃时，需取出电池防止漏液；
保险丝测试：旋钮转至“F”档，导线接W与A/mAμA端子，状态良好的A端子保险丝读数约0.1Ω，mAμA端子<10kΩ，显示“OL”需更换。
FLUKE17B+经济型数字万用表
校准周期：文档建议12个月校准一次，确保精度，校准环境需18℃-28℃、相对湿度0%-75%；
校准设备：推荐使用FLUKE5522A校准器，需专业人员操作，步骤包括拆除电池盖、校准贴纸，接入3V直流电源与校准器，按功能逐一校准；
故障排查：无读数时检查电池与保险丝，读数异常时核查接线、量程与环境温度，仍故障需联系福禄克授权服务中心（电话400-810-3435）。
FLUKE17B+经济型数字万用表以“多参数、高安全、易操作、高性价比”为核心优势，凭借电压、电流、电阻、电容、二极管、温度、频率、占空比一站式测量能力，适配电工维修、工业维护、高校实验室、电子DIY等多场景需求。其精准的测量精度（如直流电压±(0.5%+3)、频率±(0.1%+3)）、CATIII600V安全等级、人性化操作设计，既满足专业用户的精密测量需求，又降低入门用户的操作门槛。从工业现场的电机、变频器检测，到实验室的教学实验与科研测量，再到日常电工维修，FLUKE17B+均能凭借稳定性能与扩展功能，提供可靠数据支撑。配合规范的维护与校准，仪器可长期保持精度，使用寿命长。作为福禄克经济型产品线的升级款，FLUKE17B+平衡了性能与成本，无需高昂投入即可获得多参数测量能力，成为电气测量领域的“性价比之选”，持续为各行业用户创造价值。
