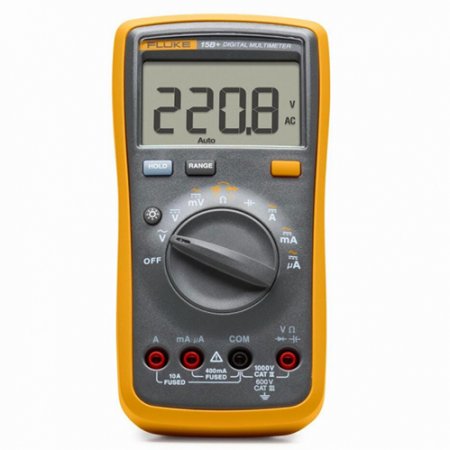

FLUKE 15B+ 经济型数字万用表
在电气测量领域，性价比与可靠性的平衡是用户核心诉求。 FLUKE15B+ 经济型数字万用表作为 福禄克 旗下的经典入门级产品，凭借CATIII600V安全等级、全面的测量功能、稳定的精度表现，成为电工维修、设备维护、实验室教学及家庭应急检测的理想选择。它整合了电压、电流、电阻、电容、二极管测试等核心功能，支持自动/手动量程切换，4000计数LCD背光显示屏清晰直观，操作便捷且耐候性强，既满足专业场景的精准测量需求，又适配入门用户的易用性要求......
产品描述
在电气测量领域，性价比与可靠性的平衡是用户核心诉求。FLUKE15B+经济型数字万用表作为福禄克旗下的经典入门级产品，凭借CATIII600V安全等级、全面的测量功能、稳定的精度表现，成为电工维修、设备维护、实验室教学及家庭应急检测的理想选择。它整合了电压、电流、电阻、电容、二极管测试等核心功能，支持自动/手动量程切换，4000计数LCD背光显示屏清晰直观，操作便捷且耐候性强，既满足专业场景的精准测量需求，又适配入门用户的易用性要求。本文将结合官方用户手册、数据表及校准手册的权威资料，从测试原理、核心参数、功能解析、使用说明、维护校准五个维度，全面拆解FLUKE15B+经济型数字万用表的专业特性，助力用户深度理解其实用价值。
其整体原理为：被测电气信号通过对应测试端子接入仪表后，先经专用信号调理电路（衰减器、放大器、滤波器）进行幅度调整与噪声抑制，将信号归一化为模数转换器（ADC）可处理的标准范围；随后由高精度ADC将模拟信号转换为数字信号，传输至微处理器；微处理器根据所选测量功能，调用对应的运算算法（如电压测量的有效值计算、电阻测量的欧姆定律运算、电容测量的RC振荡频率换算），将数字信号转化为直观的测量结果；最后通过4000计数LCD显示屏输出，更新速率为每秒3次，确保实时性。
FLUKE15B+经济型数字万用表
针对具体测量功能，原理如下：
电压测量：采用高输入阻抗设计（交流/直流电压测量时标称>10MΩ，<100pF），减少对被测电路的负载影响。交流电压通过整流电路转换为直流信号后再进行ADC转换，频率响应范围40Hz-500Hz，适配工频及中频信号；直流电压直接经缓冲放大器调理，过载保护达1000V，符合IEC安全标准。
电流测量：需将仪表串联接入被测电路，通过内部高精度分流电阻将电流信号转化为电压信号（如10A量程对应专用分流电阻），再经放大、ADC转换运算。不同量程对应不同分流电阻，确保测量精度，同时配备快熔保险丝（440mA/1000V、11A/1000V）提供过载保护。
电阻与通断性测试：电阻测量时，仪表内部恒流源向被测电阻输出恒定电流，测量电阻两端电压降，通过欧姆定律（R=U/I）计算电阻值；通断性测试为电阻测量的衍生功能，当测量值低于70Ω时，内置蜂鸣器持续发声，直观提示通路状态。
电容测量：基于RC振荡电路原理，被测电容与仪表内部固定电阻构成振荡回路，通过测量振荡频率换算电容值，量程覆盖40nF-1000μF，需注意测试引线电容带来的误差（40nF量程下最高1.5nF）。
二极管测试：仪表输出约2.0V开路测试电压，短路电流<0.6mA，通过测量二极管正向导通压降判断其好坏，正向压降正常显示0.6-0.8V左右，反向截止时显示“OL”，同时可区分二极管正负极。
1.电压测量：宽量程与高抗干扰

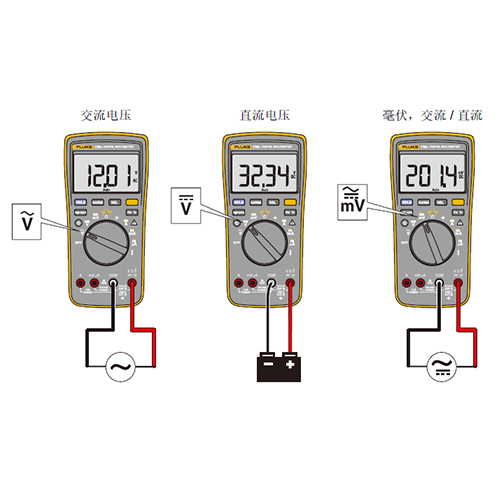

电压测量是FLUKE15B+最常用的功能，支持交流、直流及毫伏级测量，量程覆盖400mV至1000V，适配家庭220V市电、工业380V动力电、电子设备毫伏级信号等场景。其交流电压测量频率响应40Hz-500Hz，满足工频及中频设备测试需求，精度达±(1.0%+3)，直流电压精度更高至±(0.5%+3)，确保测量数据可靠。测量时，将红色测试线接入“VΩ”端子，黑色接入“COM”公共端，旋钮切换至“V~”（交流）或“V=”（直流），仪表默认自动量程，可通过“RANGE”键切换手动量程，适配不同电压等级。毫伏级测量（400mV量程）精度为±(1.0%+10)，适用于传感器输出、电路板微小信号测试，输入阻抗>1MΩ，避免信号衰减。
2.电流测量：安全串联与量程适配

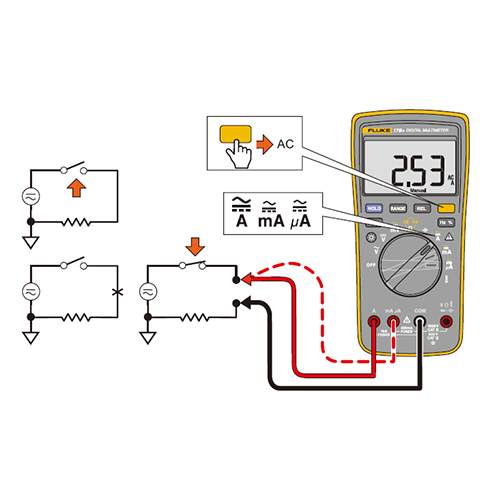

电流测量需严格遵循串联接入原则，FLUKE15B+提供μA、mA、A三级量程，最大测量10A交流/直流电流。测量小电流（≤400mA）时，红色测试线接入“mA/μA”端子；测量大电流（>400mA至10A）时，接入“A”端子，黑色始终接入“COM”。操作前需断开被测电路电源，将仪表串联在电路断点处，再接通电源读取数值。交流电流测量频率响应40Hz-400Hz，精度±(1.5%+3)，10A量程连续工作时间需<7分钟，避免保险丝过热。仪表内置的快熔保险丝提供过载保护，440mA端子对应0.44A/1000V保险丝，A端子对应11A/1000V保险丝，损坏后需更换同规格福禄克原装配件。
3.电阻与通断性测试：便捷高效
电阻测量量程覆盖400Ω至40MΩ，精度从±(0.5%+3)到±(1.5%+3)，适配线路电阻、元器件电阻、接地电阻等测试。测量前需断开被测电路电源，避免并联电压影响结果，将测试线接入“VΩ”与“COM”端子，旋钮转至“Ω”档，仪表自动或手动切换量程。通断性测试为电阻测量的快捷功能，在电阻模式下按一次“SELECT”键激活，当测量电阻<70Ω时，蜂鸣器持续发声，无需目视读数即可判断通路，适用于线路断点排查、开关通断检测等场景，大幅提升作业效率。
4.电容与二极管测试：针对性优化
电容测量量程40nF-1000μF，适配电解电容、陶瓷电容、薄膜电容等常见元器件测试，精度±(2%+5)至±(5%+5)，测量时需将电容放电后接入“VΩ”与“COM”端子，旋钮转至“F”档，读数稳定时间最长18秒，需耐心等待。二极管测试通过测量正向导通压降判断好坏，操作时旋钮转至“Ω”档，按两次“SELECT”键激活，红色测试线接二极管正极，黑色接负极，正常正向压降显示0.6-0.8V，反向截止显示“OL”，可同时区分二极管正负极，适用于电路板元器件筛选。
将旋钮转至所需测量功能档，仪表自动开机，4000计数LCD显示屏亮起，白色背光在光线不足时可提升可视性。默认状态为自动量程，仪表根据输入信号自动选择最佳量程，切换测试点无需手动调整；按“RANGE”键可切换手动量程，每按一次递增量程，达到最大量程后循环至最小量程，长按2秒恢复自动量程。测量过程中按“HOLD”键可锁定当前读数，再次按压恢复实时更新；仪表闲置20分钟无操作自动关机，节省电池电量，禁用自动关机需开机时按住“SELECT”键直至屏幕显示“PoFF”。
2.关键操作注意事项
测量前需确认测试线完好，端子连接正确，避免接反或错接端子（如电流测量接入电压端子）导致仪表损坏；
测量高压（>30V）或大电流时，需穿戴绝缘手套、护目镜等个人防护装备，遵守当地电气安全规范；
测量电阻、电容、二极管前，必须断开被测电路电源，并为高压电容器放电，防止触电或仪表损坏；
测量电流时严禁并联接入电路，否则可能烧毁保险丝或仪表；测量电压时严禁串联接入电路，否则无法正常读数；
数据保持功能开启后，测量不同电位时显示屏不更新，切勿用于测量未知电位，避免误判。
3.数据解读与功能拓展
显示屏除显示测量数值外，还会同步显示功能标识，如“~”代表交流、“=”代表直流、“Ω”代表电阻、“F”代表电容，低电量时显示电池图标，提示及时更换电池。FLUKE15B+的温度系数为0.1×(指定精度)/℃（<18℃或>28℃），当环境温度超出18℃-28℃校准温度范围时，测量误差会略有增加，需注意环境影响。
清洁：定期用湿布擦拭仪表外壳和端子，避免使用磨蚀剂或溶剂，端子脏污时用蘸有异丙醇的棉棒擦拭内部，确保接触良好；
电池更换：当显示屏出现低电量图标时，关闭仪表，打开电池盖，更换2节AA碱性电池，确保正负极安装正确，长时间不使用（超过1个月）或存储温度>50℃时，需取出电池防止漏液；
保险丝更换：若电流测量无读数，可能是保险丝损坏，关闭仪表并断开测试线，打开电池盖，更换对应规格原装保险丝（440mA端子用943121型号，A端子用803293型号）；
存储：存放于干燥、通风环境，避免阳光直射、高温潮湿或重压，防护等级IP40可抵御灰尘侵入，延长使用寿命。
FLUKE15B+经济型数字万用表
2.校准与故障排查
校准周期：精度规格在校准后1年内有效，建议每年送福禄克授权服务中心校准一次，校准环境需满足18℃-28℃、相对湿度0%-75%；
校准流程：需专业人员操作，拆除电池盖和校准贴纸，通过校准按钮进入校准模式，连接FLUKE5522A等标准校准器，按功能逐一校准，校准完成后贴回校准贴纸；
故障排查：无读数可能是电池没电、保险丝损坏或端子接触不良；读数异常可能是量程选择不当、被测电路未断电或仪表未校准，可先检查电池和保险丝，在已知标准信号上测试仪表是否正常。
FLUKE15B+经济型数字万用表以“高性价比、实用可靠”为核心优势，凭借CATIII600V安全等级、全面的测量功能、稳定的精度表现，成为电气测量领域的“实用派”代表。无论是专业电工的现场维修、设备维护人员的日常巡检，还是实验室教学、电子爱好者的DIY制作，亦或是家庭用户的应急安全检测，它都能以简洁的操作、精准的结果满足需求。其4000计数LCD、自动/手动量程切换、数据保持、自动关机等人性化设计，降低了使用门槛；严格的安全标准、耐用的机身设计、便捷的维护流程，确保了长期稳定运行。作为福禄克经济型产品线的经典型号，FLUKE15B+平衡了性能与成本，既为入门用户提供了可靠的测量工具，也为专业场景提供了高性价比解决方案，在电气测量领域持续发挥着实用价值，成为用户信赖的“得力助手”。
福禄克15B+是一款经济型数字万用表，适合工业维护、电气检测等领域的电子测量工作。它采用2节AA碱性电池供电，机身尺寸为180×89×51.5mm，重量为425g，支持0℃-40℃工作环境和90%湿度条件。其功能涵盖交直流电压/电流（最高10A）、电阻、电容、频率及二极管测试，部分型号可通过扩展实现温度检测。
该产品具有完备的测试功能，包括交/直流电压测量、交/直流电流测量、电阻测量、电容测量、二极管测试和通断性测试等。它易于使用，只需要一只手操作，甚至在带手套的时候也可以灵活操作。校准后可保持1年的精度，工作温度为18°C到28°C，相对湿度为0%到75%。
FLUKE15B+经济型数字万用表测试原理
FLUKE15B+经济型数字万用表的核心工作原理基于“模拟信号采集-数字化转换-运算处理-显示输出”的闭环流程，针对不同测量功能优化了信号调理与运算逻辑，确保在经济型定位下实现精准可靠的测量。其整体原理为：被测电气信号通过对应测试端子接入仪表后，先经专用信号调理电路（衰减器、放大器、滤波器）进行幅度调整与噪声抑制，将信号归一化为模数转换器（ADC）可处理的标准范围；随后由高精度ADC将模拟信号转换为数字信号，传输至微处理器；微处理器根据所选测量功能，调用对应的运算算法（如电压测量的有效值计算、电阻测量的欧姆定律运算、电容测量的RC振荡频率换算），将数字信号转化为直观的测量结果；最后通过4000计数LCD显示屏输出，更新速率为每秒3次，确保实时性。
FLUKE15B+经济型数字万用表
电压测量：采用高输入阻抗设计（交流/直流电压测量时标称>10MΩ，<100pF），减少对被测电路的负载影响。交流电压通过整流电路转换为直流信号后再进行ADC转换，频率响应范围40Hz-500Hz，适配工频及中频信号；直流电压直接经缓冲放大器调理，过载保护达1000V，符合IEC安全标准。
电流测量：需将仪表串联接入被测电路，通过内部高精度分流电阻将电流信号转化为电压信号（如10A量程对应专用分流电阻），再经放大、ADC转换运算。不同量程对应不同分流电阻，确保测量精度，同时配备快熔保险丝（440mA/1000V、11A/1000V）提供过载保护。
电阻与通断性测试：电阻测量时，仪表内部恒流源向被测电阻输出恒定电流，测量电阻两端电压降，通过欧姆定律（R=U/I）计算电阻值；通断性测试为电阻测量的衍生功能，当测量值低于70Ω时，内置蜂鸣器持续发声，直观提示通路状态。
电容测量：基于RC振荡电路原理，被测电容与仪表内部固定电阻构成振荡回路，通过测量振荡频率换算电容值，量程覆盖40nF-1000μF，需注意测试引线电容带来的误差（40nF量程下最高1.5nF）。
二极管测试：仪表输出约2.0V开路测试电压，短路电流<0.6mA，通过测量二极管正向导通压降判断其好坏，正向压降正常显示0.6-0.8V左右，反向截止时显示“OL”，同时可区分二极管正负极。
FLUKE15B+经济型数字万用表核心参数
| 类别 | 具体参数 |
| 安全等级 | 符合IEC61010-1标准，CATIII600V，CATII1000V，污染等级2 |
| 测量功能及范围 |
交流电压：400mV-1000V（40Hz-500Hz） 直流电压：400mV-1000V 交流电流：400μA-10A（40Hz-400Hz） 直流电流：400μA-10A 电阻：400Ω-40MΩ 电容：40nF-1000μF 二极管测试：2.000V |
| 精度规格 |
交流电压：±(1.0%+3) 直流电压：±(0.5%+3) 交流/直流电流：±(1.5%+3) 电阻：±(0.5%+3)（400Ω量程）至±(1.5%+3)（40MΩ量程） 电容：±(2%+5)（40nF-400nF）至±(5%+5)（40μF-1000μF） 二极管测试：±10% |
| 分辨率 |
电压：0.1mV（400mV量程）至1V（1000V量程） 电流：0.1μA（400μA量程）至0.01A（10A量程） 电阻：0.1Ω（400Ω量程）至0.01MΩ（40MΩ量程） 电容：0.01nF（40nF量程）至1μF（1000μF量程） |
| 显示特性 | 4000计数LCD显示屏，白色背光，每秒更新3次，支持数据保持 |
| 环境适应性 |
工作温度：0℃-40℃ 存储温度：-30℃-60℃ 工作湿度：<10℃时非冷凝，10℃-30℃≤90%RH，30℃-40℃≤75%RH 工作海拔：2000m 存储海拔：12000m |
| 电源配置 | 2节AA（IECLR6）碱性电池，续航最低500小时，20分钟无操作自动关机 |
| 物理参数 | 尺寸：183mm×91mm×49.5mm；重量：455g；防护等级：IP40 |
| 其他特性 |
输入阻抗：电压测量>10MΩ（1000V量程）、>1MΩ（400mV量程） 保险丝保护：440mA/1000V、11A/1000V快熔 支持手动/自动量程切换 |
FLUKE15B+经济型数字万用表功能深度解析
FLUKE15B+经济型数字万用表以“实用全面”为核心，覆盖电气测量核心场景，每个功能均经过优化设计，兼顾精度与易用性，以下结合权威操作手册展开解析：1.电压测量：宽量程与高抗干扰
电压测量是FLUKE15B+最常用的功能，支持交流、直流及毫伏级测量，量程覆盖400mV至1000V，适配家庭220V市电、工业380V动力电、电子设备毫伏级信号等场景。其交流电压测量频率响应40Hz-500Hz，满足工频及中频设备测试需求，精度达±(1.0%+3)，直流电压精度更高至±(0.5%+3)，确保测量数据可靠。测量时，将红色测试线接入“VΩ”端子，黑色接入“COM”公共端，旋钮切换至“V~”（交流）或“V=”（直流），仪表默认自动量程，可通过“RANGE”键切换手动量程，适配不同电压等级。毫伏级测量（400mV量程）精度为±(1.0%+10)，适用于传感器输出、电路板微小信号测试，输入阻抗>1MΩ，避免信号衰减。
2.电流测量：安全串联与量程适配
电流测量需严格遵循串联接入原则，FLUKE15B+提供μA、mA、A三级量程，最大测量10A交流/直流电流。测量小电流（≤400mA）时，红色测试线接入“mA/μA”端子；测量大电流（>400mA至10A）时，接入“A”端子，黑色始终接入“COM”。操作前需断开被测电路电源，将仪表串联在电路断点处，再接通电源读取数值。交流电流测量频率响应40Hz-400Hz，精度±(1.5%+3)，10A量程连续工作时间需<7分钟，避免保险丝过热。仪表内置的快熔保险丝提供过载保护，440mA端子对应0.44A/1000V保险丝，A端子对应11A/1000V保险丝，损坏后需更换同规格福禄克原装配件。
3.电阻与通断性测试：便捷高效
电阻测量量程覆盖400Ω至40MΩ，精度从±(0.5%+3)到±(1.5%+3)，适配线路电阻、元器件电阻、接地电阻等测试。测量前需断开被测电路电源，避免并联电压影响结果，将测试线接入“VΩ”与“COM”端子，旋钮转至“Ω”档，仪表自动或手动切换量程。通断性测试为电阻测量的快捷功能，在电阻模式下按一次“SELECT”键激活，当测量电阻<70Ω时，蜂鸣器持续发声，无需目视读数即可判断通路，适用于线路断点排查、开关通断检测等场景，大幅提升作业效率。
4.电容与二极管测试：针对性优化
电容测量量程40nF-1000μF，适配电解电容、陶瓷电容、薄膜电容等常见元器件测试，精度±(2%+5)至±(5%+5)，测量时需将电容放电后接入“VΩ”与“COM”端子，旋钮转至“F”档，读数稳定时间最长18秒，需耐心等待。二极管测试通过测量正向导通压降判断好坏，操作时旋钮转至“Ω”档，按两次“SELECT”键激活，红色测试线接二极管正极，黑色接负极，正常正向压降显示0.6-0.8V，反向截止显示“OL”，可同时区分二极管正负极，适用于电路板元器件筛选。
FLUKE15B+经济型数字万用表详细使用说明
1.开机与基础操作将旋钮转至所需测量功能档，仪表自动开机，4000计数LCD显示屏亮起，白色背光在光线不足时可提升可视性。默认状态为自动量程，仪表根据输入信号自动选择最佳量程，切换测试点无需手动调整；按“RANGE”键可切换手动量程，每按一次递增量程，达到最大量程后循环至最小量程，长按2秒恢复自动量程。测量过程中按“HOLD”键可锁定当前读数，再次按压恢复实时更新；仪表闲置20分钟无操作自动关机，节省电池电量，禁用自动关机需开机时按住“SELECT”键直至屏幕显示“PoFF”。
2.关键操作注意事项
测量前需确认测试线完好，端子连接正确，避免接反或错接端子（如电流测量接入电压端子）导致仪表损坏；
测量高压（>30V）或大电流时，需穿戴绝缘手套、护目镜等个人防护装备，遵守当地电气安全规范；
测量电阻、电容、二极管前，必须断开被测电路电源，并为高压电容器放电，防止触电或仪表损坏；
测量电流时严禁并联接入电路，否则可能烧毁保险丝或仪表；测量电压时严禁串联接入电路，否则无法正常读数；
数据保持功能开启后，测量不同电位时显示屏不更新，切勿用于测量未知电位，避免误判。
3.数据解读与功能拓展
显示屏除显示测量数值外，还会同步显示功能标识，如“~”代表交流、“=”代表直流、“Ω”代表电阻、“F”代表电容，低电量时显示电池图标，提示及时更换电池。FLUKE15B+的温度系数为0.1×(指定精度)/℃（<18℃或>28℃），当环境温度超出18℃-28℃校准温度范围时，测量误差会略有增加，需注意环境影响。
FLUKE15B+经济型数字万用表维护与校准
1.日常维护清洁：定期用湿布擦拭仪表外壳和端子，避免使用磨蚀剂或溶剂，端子脏污时用蘸有异丙醇的棉棒擦拭内部，确保接触良好；
电池更换：当显示屏出现低电量图标时，关闭仪表，打开电池盖，更换2节AA碱性电池，确保正负极安装正确，长时间不使用（超过1个月）或存储温度>50℃时，需取出电池防止漏液；
保险丝更换：若电流测量无读数，可能是保险丝损坏，关闭仪表并断开测试线，打开电池盖，更换对应规格原装保险丝（440mA端子用943121型号，A端子用803293型号）；
存储：存放于干燥、通风环境，避免阳光直射、高温潮湿或重压，防护等级IP40可抵御灰尘侵入，延长使用寿命。
FLUKE15B+经济型数字万用表
校准周期：精度规格在校准后1年内有效，建议每年送福禄克授权服务中心校准一次，校准环境需满足18℃-28℃、相对湿度0%-75%；
校准流程：需专业人员操作，拆除电池盖和校准贴纸，通过校准按钮进入校准模式，连接FLUKE5522A等标准校准器，按功能逐一校准，校准完成后贴回校准贴纸；
故障排查：无读数可能是电池没电、保险丝损坏或端子接触不良；读数异常可能是量程选择不当、被测电路未断电或仪表未校准，可先检查电池和保险丝，在已知标准信号上测试仪表是否正常。
FLUKE15B+经济型数字万用表以“高性价比、实用可靠”为核心优势，凭借CATIII600V安全等级、全面的测量功能、稳定的精度表现，成为电气测量领域的“实用派”代表。无论是专业电工的现场维修、设备维护人员的日常巡检，还是实验室教学、电子爱好者的DIY制作，亦或是家庭用户的应急安全检测，它都能以简洁的操作、精准的结果满足需求。其4000计数LCD、自动/手动量程切换、数据保持、自动关机等人性化设计，降低了使用门槛；严格的安全标准、耐用的机身设计、便捷的维护流程，确保了长期稳定运行。作为福禄克经济型产品线的经典型号，FLUKE15B+平衡了性能与成本，既为入门用户提供了可靠的测量工具，也为专业场景提供了高性价比解决方案，在电气测量领域持续发挥着实用价值，成为用户信赖的“得力助手”。
