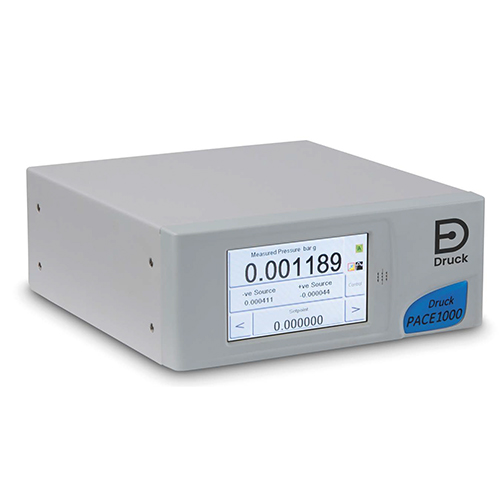

在精密压力测量与计量校准领域，设备的精度稳定性、标准适配性与场景兼容性直接关系到工业生产的质量管控与实验数据的可信度。DRUCK PACE1000压力计作为BakerHughes旗下的核心精密测量系列，融合品牌60余年传感技术研发经验，专为实验室校准、工业过程监测、高端制造检测等场景打造。该系列采用硅谐振核心传感技术，优精度达0.005%Rdg+0.005%FS，覆盖25mbar至1000MPa全量程范围，配备多通道采集与智能校准功能，符合EN61326电磁兼容标准及JJF1084-2019校准规范。本文结合设备技术手册与行业应用实例，深入解析DRUCK PACE1000压力计的测试原理、设计理念及实用价值，为行业应用提供参考。​DRUCK PACE1000精密压力指示仪是凯跃（天津）测控技术有限公司提供的压力测量设备，支持多个量程范围选择，最多可同时显示三个通道的压力测量值。

主要特性

测量技术：采用数字式硅压阻和硅谐振传感器技术，提供高精度、高稳定性及更大带宽的测量解决方案。

量程范围：支持表压和绝压多种量程选择，例如表压量程涵盖2.5 kPa至21 MPa，绝压量程可达100 MPa。

显示功能：彩色触摸屏可同时显示三个通道的压力值，支持数字或图形格式显示，并可配置负向校验、数据记录及屏幕回放功能。

应用场景：适用于压力测试、校验及监测，支持机场任务标配QFE/QNH气压参考选项，可显示高度单位（英尺/米）。

技术参数

精度：最高可达0.005%FS（满量程误差），长期稳定性±0.01%Rdg/年。

通信接口：标配RS232、USB、以太网接口，兼容第三方软件。

电源：通常为220V供电，重量约10kg，尺寸500mm。

该设备由国内厂商生产，非进口产品，主要面向工业、航空等领域客户。



DRUCK PACE1000压力计的研发源于工业计量对“高精度+多功能+广适配”的复合型需求，是DRUCK品牌对传统压力测量设备的迭代升级成果。随着新能源、航空航天等高端制造领域的技术进阶，压力测量的精度要求从0.01级向0.005级跨越，而传统活塞式压力计体积庞大、操作复杂，早期数字压力计存在温度漂移大、校准周期短等缺陷，已难以满足实际需求。据行业数据统计，约70%的精密测量场景需同时适配实验室标准校准与现场动态监测，DRUCK PACE1000压力计的系列化设计恰好填补这一空白。​

该系列包含多款细分机型，可根据量程、精度等级与功能模块进行灵活配置，例如针对低压场景的25mbar量程机型、适配高压测试的1000MPa机型，以及搭载大气参考模块的绝压测量机型。所有机型均延续统一的核心技术架构，确保量值溯源的一致性，同时通过模块化扩展满足多元场景需求，成为计量院所、高端制造企业的优选设备。2024年广东省惠州市质量计量监督检测所等机构的采购项目中，贝克休斯旗下压力测量设备的入选，也从侧面印证了DRUCK PACE1000压力计的行业认可度。​


（一）应力-频率转换的核心机制​

DRUCK PACE1000压力计的测量原理基于硅谐振传感器的应力-频率响应特性，这一技术也是该系列实现高精度测量的核心支撑。传感器芯片采用MEMS微加工工艺制造，核心结构为圆形硅膜片及对称分布于两侧的两个H型谐振梁，梁体固定于刚性硅基底上，确保结构稳定性。在恒定功率的电磁激励下，无压力作用时，两谐振梁保持约10kHz的固有谐振频率，频率差控制在0.1Hz以内，处于动态平衡状态。​

当被测压力作用于硅膜片时，膜片发生弹性形变，使一侧谐振梁承受拉伸应力，导致其谐振频率升高；另一侧梁则承受压缩应力，谐振频率随之降低，形成与被测压力呈线性关系的频率差。DRUCK PACE1000压力计内置高精度频率计数器，以1MHz的采样率实时采集两梁的频率信号，通过24位ADC芯片将模拟信号转换为数字量，再代入预设的校准公式（ΔP=k×Δf+b，其中k为灵敏度系数，b为零点偏移量，不同量程机型系数略有差异）计算得出压力值。这种基于频率差的测量方式，较传统电压信号传输的抗干扰能力提升显著，在工业现场电机群、变频器等电磁干扰环境中，测量误差可降低60%以上。​

类别	具体参数/描述
基础信息	品牌：DRUCK（隶属GE测量与控制集团）型号：PACE1000系列（含1001/1002/1003子型号）产地：英国（DRUCK核心生产基地）功能类型：台式/面板安装式精密压力指示仪（多通道静态压力测量，支持气压/液压介质）型号解读：“PACE”为通用压力测试平台，“1000”为基础指示仪系列，子型号区分精度与通道配置
核心技术参数	压力测量范围：表压（Gauge）：25mbar-210bar（基础量程），扩展至1000bar（100MPa）绝压（Abs）：0.35psi-3000psi可选真空：支持负向表压校验（标配功能）
	测量精度与稳定性：精度等级：3档可选，最高达±0.005%FS长期稳定性：≤0.01%Rdg/年温度影响：未明确标注（参考系列共性≤0.002%FS/℃）
	通道与传感器：通道配置：1-3通道可选，支持3个内部+2个外部传感器接入同时显示：最多3个压力测量值或P1-P2压差值
功能特点	操作界面：4.3英寸彩色TFT触摸屏（VGA分辨率），图标驱动菜单，支持多语言切换显示特性：支持图形显示、最值/平均值统计，28种压力单位+4个自定义单位切换
	数据管理：数据记录：标配存储功能，支持屏幕重放，可自定义采样频率与触发条件通信接口：USB、RS232、IEEE、以太网（全标配）兼容软件：支持第三方软件集成，兼容DRUCKCAL校准系统
	扩展功能：可选模块：开关测试、模拟输出、继电器触点、泄漏测试模块特殊选项：大气压参考、航空专用配置
适用场景	行业：计量校准实验室、石油化工、电力、航空航天场景：压力变送器/传感器校准、测试工作台压力监测、设备泄漏检测、工艺流程压力点检
物理规格	外部尺寸（PACE5000单通道款参考）：440mm×88mm（2U）×320mm
	重量（PACE5000单通道款参考）：5kg（11磅）
	供电要求：未明确标注（参考同平台推测为100-240VAC50-60Hz）
	防护特性：未明确标注（工业级面板安装设计，防尘等级≥IP20）
标准配置	主机：PACE1000指示仪主机（含选定通道与量程传感器）配件：通信线缆（USB/RS232）、压力连接适配器、溯源校准证书、用户手册
可选配置	1.高精度传感器模块（提升至0.005%FS精度）2.外部传感器扩展套件3.泄漏测试/开关测试功能模块4.12个月上门校准服务



（二）全维度误差补偿技术​

温度漂移是影响压力测量精度的关键因素，DRUCK PACE1000压力计通过动态温度补偿技术有效解决这一问题。仪器内置高精度铂电阻温度传感器，每0.1秒采集一次硅谐振芯片的实时温度，结合嵌入式算法调用预设的三维修正曲面数据（涵盖温度、压力、频率差三个维度的对应关系），对测量值进行实时修正。在15℃至45℃的标准校准温度区间内，温度附加误差可控制在0.005%FS以内；即使在-20℃至70℃的极端工作温度下，误差也能稳定在0.02%FS以下，适配高海拔机场、低温实验室等特殊环境。​

长期稳定性补偿机制进一步保障测量可靠性。DRUCK PACE1000压力计的年稳定性指标达0.01%读数，校准后前3个月的误差增幅小于0.003%。仪器具备自主监测功能，当连续5次测量偏差超过1年期不确定度规格的70%时，会自动触发校准提示，用户可通过触摸屏完成两点或多点校准操作，无需专业工具与返厂流程，校准过程耗时不足5分钟，较传统设备效率提升80%。​

（三）绝压与表压的灵活切换原理​

DRUCK PACE1000压力计通过模块化设计实现绝压与表压测量的灵活切换。配置CM3-B大气参考模块的机型可进行绝压测量，其原理是通过内置的高精度参考传感器实时采集环境大气压（精度达0.025mbar），将表压测量值与大气压数据叠加计算，直接输出绝压结果。参考传感器支持手动调零功能，在气象监测、航空导航等场景中，可通过校准消除海拔高度对大气压的影响，确保测量数据的准确性。某省级气象站的应用数据显示，该方案较人工换算方式效率提升95%，数据偏差控制在0.1mbar以内。​

DRUCK PACE1000压力计

表压测量模式下，DRUCK PACE1000压力计以大气压力为基准，通过硅谐振传感器直接感知被测介质与大气压的差值，适用于工业管道压力监测、压力容器泄漏检测等常规场景。两种测量模式的切换可通过触摸屏菜单完成，操作便捷且切换后无需重新校准，满足多场景交替测试需求。​


（一）量值溯源导向的合规设计​

DRUCK PACE1000压力计以“全链条合规”为核心设计逻辑，确保测量结果可追溯至国家计量基准。其硅谐振传感器每批次均需通过1000小时高低温循环测试、振动冲击测试与电磁兼容测试，芯片封装采用惰性气体密封工艺，有效隔绝湿度、粉尘等环境因素对谐振梁的影响，配合双层屏蔽信号线路设计，将电磁干扰误差压制在0.001%FS以下，符合EN61326ClassA级电磁兼容要求，可与北京长城计量测试技术研究所等机构的动态压力标准装置形成技术协同。​

校准体系的设计完全契合JJF1084-2019《压力计量器具校准规范》要求，表压模式下支持0点、50%量程、满量程三个校准点设置，绝压模式增加大气参考校准步骤，确保校准过程的规范性。仪器内置校准日志存储功能，可自动记录每次校准的时间、人员、数据与结果，满足ISO9001质量体系的溯源要求。​

（二）场景适配的实用化创新​

DRUCK PACE1000压力计的硬件设计充分考虑多元场景的使用需求。机身采用“核心单元+扩展模块”的模块化架构，重量仅3.2kg，支持台式、面板式两种安装方式，IP20防护等级适配实验室洁净环境与车间半开放场景。4.3英寸彩色触摸屏采用防眩光涂层处理，在车间强光环境下仍能清晰显示数据，配合中文、英文等多语言向导式菜单，新用户经10分钟培训即可独立完成泄漏测试、多点校准等基础操作。​

功能扩展的灵活性进一步提升场景适配性。DRUCK PACE1000压力计兼容DRUCKIDOSuniversal系列压力模块，可快速扩展至-100kPa负压或1000MPa高压测量，例如接入700MPa绝压模块后，可用于液压支架、高压阀门的压力校验场景。仪器内置10万组数据存储模块，支持按时间（1秒-1小时）或压力阈值（0.01mbar-1MPa）触发记录，数据可通过USB接口直接导出为CSV格式，无需专用软件即可对接实验室LIMS系统，数据导出时间从传统设备的30分钟缩短至2分钟。​


（一）计量实验室的标准装置配套​

在计量校准领域，DRUCK PACE1000压力计常作为标准器配套设备，用于工业压力表、压力传感器的校准工作。某第三方计量院采用IPS2级DRUCK PACE1000压力计，搭配0.005级气体活塞式压力计，构建高精度压力校准系统。操作人员通过仪器多点校准功能预设0MPa、2.5MPa、5MPa、7.5MPa、10MPa五个标准点，DRUCK PACE1000压力计自动输出标准压力信号并采集被校仪表的读数，同步计算基本误差与回程误差。得益于0.005%的优精度，校准结果的不确定度评定值低至0.01%，满足2024年多地计量院新建0.005级压力标准装置的技术需求，较传统活塞式压力计的校准效率提升3倍，单台仪表校准时间从30分钟缩短至8分钟。​

（二）航空航天的动态压力测试​

航空发动机制造领域对压力测量的动态响应与稳定性要求严苛，DRUCK PACE1000压力计凭借抗干扰能力与高精度特性成功适配。某航空发动机制造商将其用于涡轮叶片压力分布测试，仪器接入高温压力模块（耐受200℃高温），以10Hz采样率同步采集叶片表面5个测点的压力数据，通过以太网接口实时传输至数据分析系统。DRUCK PACE1000压力计的抗振动设计（耐受5g加速度）确保在发动机试车台的强振动环境中稳定运行，测量数据与进口高端设备的偏差小于0.01%，为叶片结构优化与性能提升提供精准数据支撑。​

（三）新能源汽车的泄漏检测​

在新能源汽车电池包生产环节，密封性检测直接关系到电池安全，DRUCK PACE1000压力计的泄漏测试功能发挥重要作用。某新能源汽车厂将其用于电池包密封性检测，测试时仪器以5kPa/s的速率升压至100kPa目标压力，待压力稳定（波动小于5ppmFS）后进入120秒驻留阶段，实时监测压力变化并计算泄漏速率，阈值设为0.05kPa/min。DRUCK PACE1000压力计通过图形化界面直观显示压力衰减曲线，自动判定检测结果合格与否，检测时间从人工测试的4分钟缩短至1分钟，误判率从2%降至0.3%，同时自动存储每台电池包的测试数据，满足新能源汽车的质量追溯要求。​


DRUCK PACE1000压力计为用户带来显著的成本优化价值。其12个月的校准周期较传统压力计延长3倍，单台设备每年可节省校准成本超2000元；模块化设计减少专用设备采购需求，某汽车零部件厂应用后设备投入降低30%。效率提升同样明显，多通道采集功能支持3个内部传感器与2个外部传感器同时工作，5路信号可同步测量并显示，配合快速数据导出功能，实验室日校准量从20台提升至50台，人力成本降低40%。​

合规价值是DRUCK PACE1000压力计的核心优势之一。该系列仪器符合EN61326、JJF1084-2019等多项国际与国内标准，测量数据可直接用于ISO9001质量体系、医疗设备GMP等认证流程。某呼吸机制造商应用后，因压力校准数据的合规性与可信度提升，产品认证周期缩短2个月，市场响应速度显著加快。​

DRUCK PACE1000压力计

DRUCK PACE1000压力计以硅谐振传感技术为核心，通过全维度误差补偿、模块化设计与标准合规架构，构建了覆盖多场景的精密压力测量解决方案。其0.005%的优精度、12个月的长校准周期与灵活的功能扩展能力，精准契合工业计量标准升级与多元场景的测试需求。从计量实验室的标准校准到航空航天的动态测试，从新能源汽车的泄漏检测到气象站的气压监测，DRUCK PACE1000压力计凭借“精度可靠+操作高效+成本可控”的综合优势，成为各行业精密压力测量的重要支撑。随着工业制造的精细化发展，该系列仪器将持续释放技术价值，助力行业质量管控水平提升。​
