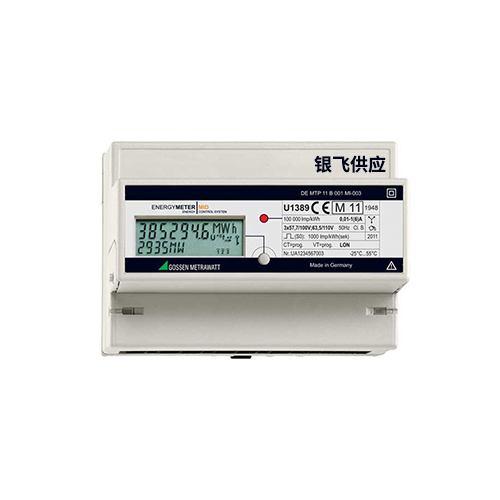

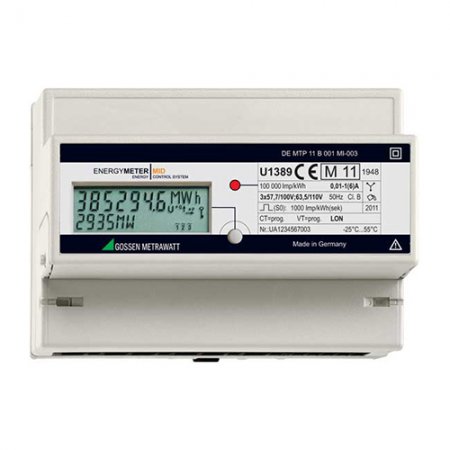

ENERGYMETERU1389电量表

ENERGYMETERU1389电量表带有MID认证的三相四线制有功电能表，可与输出为1安培或5安培的电流变送器连接，无需任何额外的测量设备，从而减少了交货时间和成本，只需按一下按钮，就可以随时评估电压水平，各个相的利用率，无功功率分量和补偿系统的功能。电能表符合MID要求的，符合性评估是根据模块B和D进行的，MID在整个欧洲和瑞士都有效，并且在出厂时已进行初始校准，因此，可以立即用于计费目的，符合性声明包含在操作说明中。在断电的情况下......

联系我们

在线留言

产品描述

ENERGYMETERU1389电量表操作说明书特点

专业的电表，适用于3线制系统，带1 A或5A变压器连接

适用于工业和商业用途以及要求苛刻的家庭使用的精度等级B

由于在工厂根据MID，合格评定程序模块B和D进行了初始校准，因此节省了成本

甚至在转换比可调的情况下也可以进行校准

可配置的多功能型号，用于获取无功电能和市电数量

显示安装错误：相序，相故障，极性相反的变压器，过载

通用脉冲输出，具有可调的脉冲速率和脉冲持续时间，以及可选的电压范围

通过集成的LON，M-Bus或L-Bus接口进行灵活的通信

借助故障安全的24 V辅助电压，即使在电路断开时也能发挥全部功能

防篡改盖，禁用配置

ENERGYMETERU1389电量表类型使用说明书

Designation		Article Number / Feature
Active energy meter for 2-wire system, direct		U1281
Active energy meter for 4-wire system, direct, with any load			U1289
Active energy meter, 2-wire system, transformer				U1381
Active energy meter, 3-wire system, transformer, with any load					U1387
Active energy meter, 4-wire system, transformer, with any load						U1389
24 V DC external auxiliary power	without	H0	H0	H0	H0	H0
24 V DC external auxiliary power	with	H1	H1	H1	H1	H1
Multifunctional design	without	M0	M0	M0	M0	M0
Multifunctional design	with U, I, P, Q, S, PF, f	M1	M1	M1	M1	M1
	with reactive energy 2)	M2	M2	M2	M2	M2
	with U, I, P, Q, S, PF, f and reactive energy 2)	M3	M3	M3	M3	M3
Referenzspannung Un	100 ... 110 V	—	—	—	U3	U3
	230 V	U5	—	U5	—	—
	400 V	—	U6	—	U6	U6
	500 V	—	—	—	U7	—
Approval	MID	P8	P8	P8	P8	P8
Approval	MID and calibration certificate	P9	P9	P9	P9	P9
Pulse output
1000 pulses/kWh 1)	S0 standard, calibrated	V1	V1	V1	V1	V1
Programmable rate 1 ... 1000 pulses/kWh s 1)	S0 programmable	V2	V2	—	—	—
Programmable rate 1 ... 10000 pulses/kWh s 1)	S0 programmable	—	—	V2	V2	V2
Switching output up to 230 V, 1000 pulses per kWh 1) (not possible with feature H1)	230 V standard, calibrated	V3	V3	V3	V3	V3
Switching output up to 230 V, programmable rate 1) (not possible with H1)	Programmable 230 V	V4	V4	V4	V4	V4
Can be calibrated 100 pulses/kWh	S0 130 ms, 100 pulses/kWh	V7	V7	—	—	—
Can be calibrated 100 pulses/kWh, for Q9 depending on CT x VT	S0 130 ms, 100 pulses/kWh	—	—	V7	V7	V7
Can be calibrated 1000 pulses/kWh, not with Q9	S0 130 ms, 1000 pulses/kWh	—	—	V8	V8	V8
Calibrated 2000, 5000, 10000 pulses per kWh	S0 customer-specific			V9	V9	V9
Bus connection	without	W0	W0	W0	W0	W0
	LON	W1	W1	W1	W1	W1
	M-Bus	W2	W2	W2	W2	W2
	L-Bus	W3	W3	W3	W3	W3
Transformer ratios
Current/voltage fixed, Main display calibrated	CT=VT=1	—	—	Q0	Q0	Q0
Current/voltage programmable, auxiliary display calibrated	CT, VT programmable (CTxVT £ 100000)	—	—	Q1	Q1	Q1
Current/voltage fixed, Main display calibrated CT=1 ... 10000, VT=1 ... 1000, CT x VT £ 1 million	CT, VT fixed	—	—	Q9 CT = VT =	Q9 CT = VT =	Q9 CT = VT =

ENERGYMETERU1389电量表是通过变送器连接电流，相关值通过脉冲输出或接口传输到应用程序，检测到连接错误并立即显示，通过显示有功功率，可以提供瞬时电路负载的即时信息，较大限度地保证了使用的方便性。如果需要有关电气系统的更多信息，只需扩展功能即可。工作温度范围–25+55℃，储存温度范围–25+70℃，相对湿度<75%年平均值，海拔2000米，仅限室内安装。经过校准的电能表可用于在工业、家庭、商业和建筑管理应用中获取和充电有功电能。

文章来源于GMC-I液晶显示电能表U1389
