INEAXDCM817隔离器

INEAXDCM817隔离器 用于电隔离模拟直流电源信号,是被动操作的,不需要连接单独的电源,测量范围为0至20mA或4至20 mA,可以测试500伏的电压。通过隔离变压器并转换回相同的直流信号,在电气上隔离了输入和输出信号,防止了干扰电压和电流的传输。隔离器有两种型号,两种型号的连接销形状不同,它的模块化设计使一个或几个隔离器安装在印刷电路板。电流信号的确切表示,采用插入或软焊模块设计,节省空间设计。 INEAXDCM817隔离器操作说明书特点 输......

产品描述

INEAXDCM817隔离器用于电隔离模拟直流电源信号,是被动操作的,不需要连接单独的电源,测量范围为0至20mA或4至20 mA,可以测试500伏的电压。通过隔离变压器并转换回相同的直流信号,在电气上隔离了输入和输出信号,防止了干扰电压和电流的传输。隔离器有两种型号,两种型号的连接销形状不同,它的模块化设计使一个或几个隔离器安装在印刷电路板。电流信号的确切表示,采用插入或软焊模块设计,节省空间设计。

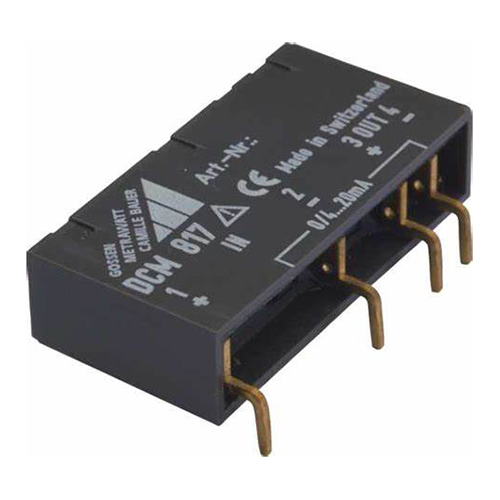

INEAXDCM817-4

INEAXDCM817隔离器操作说明书特点

输入和输出信号之间的电气绝缘,防止干扰电压和电流的转移,解决网状信号网络中的接地问题,并且价格便宜且体积小
无需电源/减少终端和布线工作
模块化设计/应用的多功能性
小尺寸/节省空间

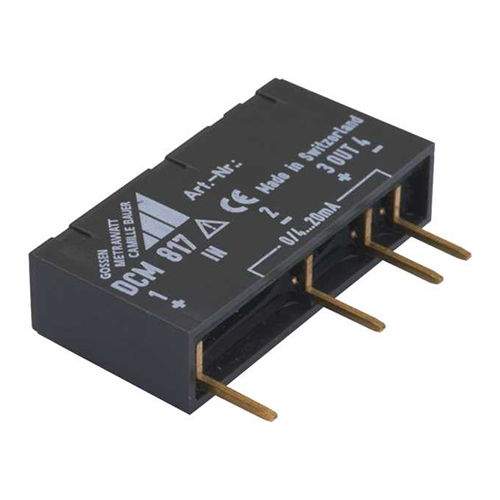

INEAXDCM817-5信号隔离器
隔离器包括直流斩波器Z、隔离级T、整流器R和振荡器O,斩波器将直流信号E转换为交流信号,信号通过作为隔离级的变压器,在次级站点,被整流、平滑并转换为直流信号A,直流斩波器由振荡器控制,振荡器从输入信号获得功率。
银飞测试仪器

INEAXDCM817隔离器常用规格

Type Version Order No.
DCM 817-4 bent contact pins 988 719
DCM 817-5 straight contact pins 988 727

INEAXDCM817隔离器使用说明书

残余纹波:<20 mVss
时间常数:约5ms
较大负荷:600Ω
误差限值:<0.1%(参考值20 mA,包括线性误差)
环境温度:23℃,±1K
输出负荷:100Ω
试验电压:500 Veff,50Hz,1min(根据IEC 1010)
较大浪涌电压:800 V(根据IEC 1010)
环境温度:–20…65℃
存储温度:–40…85℃
地震试验:5g,<200Hz,3个方向各2小时
冲击试验:50g,三个方向各10次电击
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近),成立于1900年(瑞士巴塞尔),1944年起开始自主研发和生产,是一家秉承瑞士品质和创新精神的中型企业,在全球范围内向能源生产、输送及用户端,提供客户化产品和解决方案,为用户创造价值,Camillebauer公司以传承瑞士品质和积极创新的姿态,重新定义基于新能源时代的四大核心技术领域(1)测量和显示(2)电能质量(3)控制和监控(4)软件和系统解决方案,藉此从容应对世界对能源日趋复杂要求之挑战。电力,不像墙上的插座那么简单!
文章来源于Camillebauer
