SINEAXV610两线制温度变送器

SINEAXV610两线制温度变送器 用于电力监控系统,为无源信号转换器,不带电,无辅助电源,安装在过程环境中用来监视传感器电路是否有断路和短路,输出信号的电流范围为4至20mA,如果检测到输出,则输出以定义的方式响应,12至30VDC的电源通过连接到测量输出(回路供电)的两条引线与信号一起连接,也可以与电阻温度计PT100配合使用测量温度(PT100通过3线连接),热电偶的非线性会自动得到补偿。 SINEAXV610两线制温度变送器特点 电源电压 12-30 V / DC(......

产品描述

SINEAXV610两线制温度变送器用于电力监控系统,为无源信号转换器,不带电,无辅助电源,安装在过程环境中用来监视传感器电路是否有断路和短路,输出信号的电流范围为4至20mA,如果检测到输出,则输出以定义的方式响应,12至30VDC的电源通过连接到测量输出(回路供电)的两条引线与信号一起连接,也可以与电阻温度计PT100配合使用测量温度(PT100通过3线连接),热电偶的非线性会自动得到补偿。

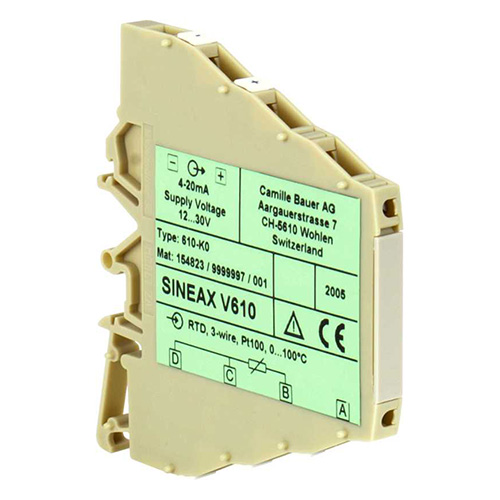

SINEAXV610两线制温度变送器

SINEAXV610两线制温度变送器特点

电源电压 12-30 V / DC(2线制技术)
输入信号 PT 100/3线制连接
输入信号 4-20 mA(两线制技术)
工作温度 -50-+ 150°C
两线制变送器,可安装在过程环境中
传感器电路断路和短路监控/监控应定义的输出响应
紧凑的设计(仅7毫米宽的外壳),较大限度地利用了可用空间

SINEAXV610两线制温度变送器规格说明书

Measured variables Measuring range Order No.

Temperatures with resistance thermometers for three-wire connection Pt 100, IEC 60 751
0 … 100 °C 154 823
0 … 150 °C 154 831
0 … 200 °C 154 849
– 30 … + 70 °C 154 857
– 50 … + 150 °C 154 865

SINEAXV610两线制温度变送器安装环境

气候等级:IEC 60 068-2-1/2/3
环境温度范围:-25至+55°C
储存温度范围:–40至+80°C年平均值
相对湿度:≤ 75%,无结露
海拔:高达2000米
在决定变送器的安装测量位置时,要注意保持工作温度的极限,只需要把SINEAXV610两线制温度变送器卡在标准的轨道上或G-rail导轨上就可以了,轨道尺寸为35*15或35*7.5毫米。电气连接要严格按照变送器名牌上的导线连接图连接到螺钉端子,较大为0--4平方毫米(single wire)和0--2.5平方毫米(fine wire)在变送器,根据EN 60 529,端子的适用外壳防护等级为IP 20。
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近),成立于1900年(瑞士巴塞尔),1944年起开始自主研发和生产,是一家秉承瑞士品质和创新精神的中型企业,在全球范围内向能源生产、输送及用户端,提供客户化产品和解决方案,为用户创造价值,Camillebauer公司以传承瑞士品质和积极创新的姿态,重新定义基于新能源时代的四大核心技术领域(1)测量和显示(2)电能质量(3)控制和监控(4)软件和系统解决方案,藉此从容应对世界对能源日趋复杂要求之挑战。电力,不像墙上的插座那么简单!
