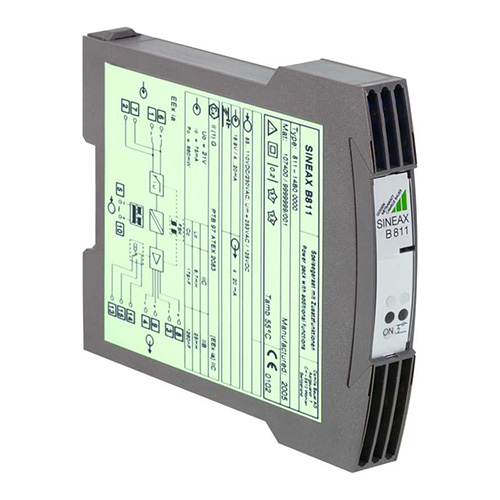

SINEAXB811过程控制器
产品描述
SINEAXB811过程控制器手持式FSK兼容终端可以连接到单独的终端，用于通过直流辅助电源向2线制测量变送器供电的电源组，用于与测量输出电气隔离的1：1传输测量信号，也可以转换到不同的信号范围，例如0至5mA或1至5V（ 过程控制器），某些版本是为FSK1通信而设计的，与FSK兼容（频移键控），能够根据FSK原理和HART或用户特定协议进行对话和操作的“智能”的测量传感器。除了标准型号还有符合[EEx ia]IIC本质安全的型号，所以也可以在爆炸危险的区域和2线变送器一起工作。
SINEAXB811过程控制器特点
允许与使用FSK技术和HART或公司特定协议的2线制连接的“智能”测量传感器进行交互
测量/电源电路，输出和辅助电源之间的电气隔离
电源：集成AC-DC电源组，容差范围大
监视测量/电源电路是否存在电缆中断和短路/通过红色LED，继电器和/或故障信号指示错误
S17外壳，用于高帽导轨或壁挂
SINEAXB811过程控制器[EEx ia]IIC型（输入电路本质安全）
|
Version |
Order Code |
Order No. |
|
|
Supply voltage |
≥ 16.9 V DC at 20 mA |
|
|
|
Power supply: |
85 to 110 V DC / 230 V AC |
||
|
Outputs A1 and A12*: |
4 to 20 mA, Rext ≤ 750 Ω |
||
|
FSK (field communications protocol): |
Not designed for communications protocol |
||
|
Input circuit fault detection: |
Open-circuit < 3.6 mA, short-circuit > 21 mA |
||
|
Response to an input circuit: |
Output signal linear response |
||
|
Response of the output contact AF for a measurement/supply circuit fault: |
|
||
|
Climatic rating: |
Standard climatic rating |
||
SINEAXB811过程控制器(非防爆型)(输入电路非本质安全型)
|
Version |
Order Code |
Order No. |
|
Supply voltage: 24 V DC, ± 7% at 20 mA |
|
|
|
Outputs A1 and A12*: 4 … 20 mA, Rext £ 750 W |
811-12B0 0000 |
126 864 |
