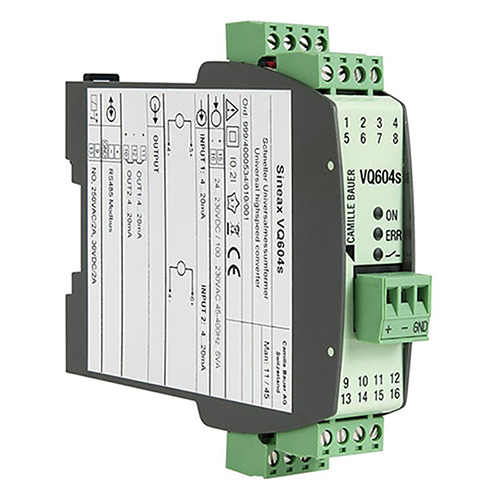

SINEAXVQ604S可编程多功能变送器
SINEAXVQ604S可编程多功能变送器 是用来测量温度和直流电的传感器，测量时间快，顶帽导轨安装，可以对直流电压、直流电流、温度变化（RTD、TC）和电阻进行固定测量，无任何外部跳线的传感器连接输入（例如传感器冗余或差异形成）。输入可以相互连接，并分配给2个输出，从而实现计算和传感器监测（例如传感器的预测维护）。通过Modbus接口进行通信可自由编程继电器，例如限位或报警信号交直流宽量程，变送器的所有设置都可以通过PC软件来适应测......
产品描述
SINEAXVQ604S可编程多功能变送器是用来测量温度和直流电的传感器，测量时间快，顶帽导轨安装，可以对直流电压、直流电流、温度变化（RTD、TC）和电阻进行固定测量，无任何外部跳线的传感器连接输入（例如传感器冗余或差异形成）。输入可以相互连接，并分配给2个输出，从而实现计算和传感器监测（例如传感器的预测维护）。通过Modbus接口进行通信可自由编程继电器，例如限位或报警信号交直流宽量程，变送器的所有设置都可以通过PC软件来适应测量任务，软件还提供可视化、调试和服务。
SINEAXVQ604S可编程多功能变送器特点
快速测量直流电压，直流电流，温度（RTD，TC）和电阻
设定时间长达10毫秒
传感器连接，无任何外部跳线
2个输入（例如，用于传感器冗余或差异形成）
2个输出（I）
2个输入可以相互链接，并分配给2个输出，从而可以进行计算和传感器监视（例如，传感器的预后维护）。
系统功能：通过Modbus接口进行通讯
可自由编程的继电器，例如用于极限或报警信号
AC / DC宽范围电源装置
可插拔的优质螺钉端子
SINEAXVQ604S可编程多功能变送器的温度测量
| Type of measurement | Measuring range | Minimum span |
| DC voltage [mV] | –1000～1000 mV | 2 mV |
| DC current [mA] | –50～50 mA | 0.2 mA |
| Resistance [Ω] | 0～5000 Ω | 8 Ω |
| RTD Pt100 | –200～850 °C | 20 K |
| RTD Ni100 | –60～250 °C | 15 K |
| TC Type B | 0～1820 °C | 635 K |
| TC Type E | –270～1000 °C | 34 K |
| TC Type J | –210～1200 °C | 39 K |
| TC Type K | –270～1372 °C | 50 K |
| TC Type L | –200～900 °C | 38 K |
| TC Type N | –270～1300 °C | 74 K |
| TC Type R | –50～1768 °C | 259 K |
| TC Type S | –50～1768 °C | 265 K |
| TC Type T | –270～400 °C | 50 K |
| TC Type U | –200～600 °C | 49 K |
| TC Typ W5Re-W26Re | 0～2315 °C | 135 K |
| TC Type W3Re-W25Re | 0～2315 °C | 161 K |
SINEAXVQ604S可编程多功能变送器的操作说明书规格
| V604s, Programmable | Q604s | |
| Features, Selection | ||
|
1. Mechanical design Top-hat rail housing |
1 |
|
| 2. |
Version Standard with screw terminals |
1 |
| Standard with spring cage terminals | 2 | |
|
3. Climatic rating Standard climatic rating |
1 |
|
| 4. |
Test certificate without test certificate |
0 |
| with test certificate German | D | |
| with test certificate English | E | |
|
5. Configuration Basic configuration |
G |
|
SINEAXVQ604S可编程多功能变送器的安装环境要求
工作温度–25…+55°C级
储存温度–40…+70°C级
相对湿度≤75%，无冷凝
使用范围内部房间高达2000m以上
Camillebauer免费配置的CB Manager软件主要是用来测量的参数的设置，测量仪器与之连接后可以获取和改变设备的特性，并能获取、设置或者重置仪器的较大或者很小的值，使用前要先检查有没有正确的连接好要测量的仪器，并能对测量得到的数据进行配置和存档。SINEAXVQ604S可编程多功能变送的很小设置时间取决于有效输入数、测量类型、选定（线路）频率（线路嗡嗡声抑制）、传感器错误监测（断路、短路）等参数的设置。
文章来源于Camillebauer
