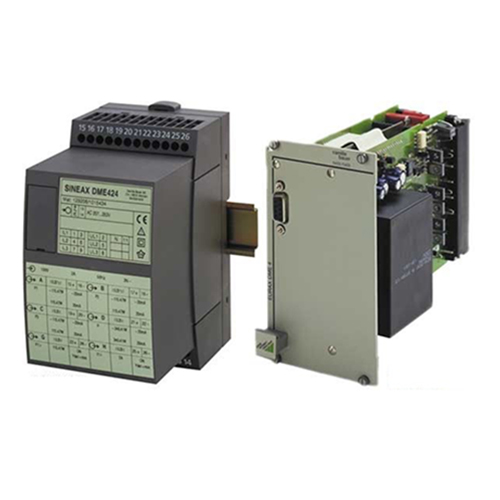

SINEAX-DME442单功能变送器

SINEAX-DME442单功能变送器 是符合IEC1010与之相对应的EN61010的EMC电磁兼容性和安全标准,严格遵守质量认证体系ISO9001的要求进行开发和生产;采用顶帽式轨导安装,用于制造业或发电厂领域,为配电系统提供了高精度和灵活性的需求,并能同时测量电力系统的多个变量,将测量得到的变量转换成两个或四个模拟输出信号,输出信号用于电能计量和极限值监测,并进行逻辑运算。SINEAX-DME442单功能变送器通过RS232接口与PC连接并利用软件进行编程,可对连接模式......

产品描述

SINEAX-DME442单功能变送器是符合IEC1010与之相对应的EN61010的EMC电磁兼容性和安全标准,严格遵守质量认证体系ISO9001的要求进行开发和生产;采用顶帽式轨导安装,用于制造业或发电厂领域,为配电系统提供了高精度和灵活性的需求,并能同时测量电力系统的多个变量,将测量得到的变量转换成两个或四个模拟输出信号,输出信号用于电能计量和极限值监测,并进行逻辑运算。SINEAX-DME442单功能变送器通过RS232接口与PC连接并利用软件进行编程,可对连接模式、被测量的类型、额定值、输出特性等主要参数进行编程和设定。

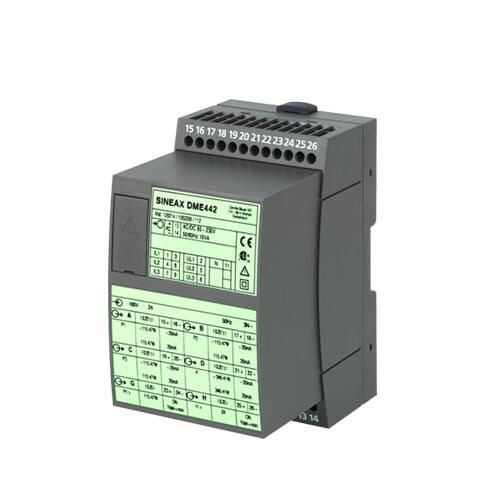

SINEAX-DME442单功能变送器

SINEAX-DME442单功能变送器特点

数字量输出适用于极限值监控或电能计量
具有4个模拟和2个数字输出
2个用于Ah,kVAh,kWh和kvarh的可编程电能表
应用程序(网络配置)可编程
电流高达10 A,电压高达830V
通用模拟输出,可编程
准确度:参考条件下的U / I 0.2%,P 0.25%
通用数字量输出:计数器,极限值
具有密码保护的软件,用于编程,数据分析和仿真
AC,DC功率范围较大的电源或纯AC电源
导轨安装,墙装和面板安装
内置德语,法语,英语三种语言
CSA证书
SINEAX-DME442单功能变送器
Messgrössen Ausgang Typen
  2 Analogausgänge und
4 Digitalausgänge

DME 424
  oder



Strom, Spannung (rms), Wirk-/Blind-/Scheinleistung cosj, sinj, Leistungsfaktor
Effektivwert des Stromes mit grosser Einstellzeit (Bimetallmessfunktion) Schleppzeigerfunktion für die Messung des IBs
Frequenz
Mittelwert der Ströme mit Vorzeichen der Wirkleistung (nur Netz)
4 Analogausgänge und
2 Digitalausgänge

DME 442
Datenbus LON siehe Datenblatt
DME 400-1 Ld

DME 400
4 Analogausgänge und Busschnittstelle RS 485 (MODBUS)
siehe Datenblatt
DME 440-1 Ld


DME 440
Ohne Analogausgänge, mit Busschnittstelle
RS 485 (MODBUS)
siehe Datenblatt DME 401-1 Ld


DME 401
  PROFIBUS DP
siehe Datenblatt DME 406-1 Ld

DME 406

SINEAX-DME442单功能变送器技术参数

测量输入:标称电流1...6mA,标称频率50或60Hz,标称电压57.7...400V(Ph-N)或100...693V(Ph-Ph),带平衡负载用减少的相移连接(2个电压,1个电流)
系统配置: 单相交流电流,3/4线三相电流带平衡/不平衡负载或3线三相电流0.6...1.6s(M56x),根据设备类型和编程
测量输出: 根据设备类型,测量周期时间0.13...0.99s(DME4)
精       度: 通过总线接口的状态变量:等级0.25(DME4),等级0.5(M56x)
仅DME4:有功功率计量仪:等级1,无功功率计量仪:等级2,也可从内部测量输入
供电电源: 24-60V AC/DC或85-230V AC/DC或AC供电230V AC(仅DME4)
外形尺寸:DME4/69.1 x 105 x 112.5 mm;M56x/69.1 x 105 x 112.5mm,顶帽式导轨安装(35x15mm或35x7.5mm)
SINEAX-DME442单功能变送器可同时采集大电流电力系统中的多个变量,四个模拟输出可以配置为独立于负载的直流或直流信号,两个数字输出适用于极限值监测或电能计量;可以用编程软件更改全量程输出值,但是会产生一个附加误差,硬件上的全量程模拟输出值同样可以编程设定。也可以同时实现电流和电压之间的转换,通过改变两个平行电阻器的阻值来设定电流和电压的输出值,选择合适的电阻值来实现很小的绝对误差,校准编程软件必须遵循输出的转换。SINEAX-DME442单功能变送器测量系统设计用于获取带有低谐波含量的正弦交流电流信号,也适用于相位角控制或频率转换器后的极限形式的应用,还具有初始化参数的辅助功能,包括系统检测、在PC监测系统上显示被测量、仿真输出用于测试和打印铭牌。电力,不像墙上的插座那么简单!
文章来源于Camillebauer
