在工业温度计量与校准体系中，热电偶作为应用广泛的温度测量元件，其精度直接关系到生产过程控制、产品质量检测及设备安全运行。FLUKE9118A热电偶检定炉作为福禄克推出的专业高温校准设备，凭借300℃至1200℃的宽量程覆盖、优异的温度均匀性与稳定性，成为航空航天、汽车制造、能源电力、计量实验室等领域的核心校准工具。9118A不仅能满足贵金属与廉金属热电偶的精准校准需求，还通过人性化的设计与智能化功能，降低了校准工作的复杂度，为用户提供可追溯、高精度的温度基准。本文将从测试原理、详细参数、使用说明、行业应用及维护校准五个维度，全面解析FLUKE9118A热电偶检定炉的专业特性，助力用户深入理解与高效使用该设备。

FLUKE9118A热电偶检定炉的核心优势源于其科学的设计原理，涵盖加热控温、温度均匀性保障、校准逻辑及等温块辅助原理，多维度确保校准精度。

在加热与控温原理方面，FLUKE9118A采用双区加热设计，加热器内嵌于耐火陶瓷纤维材料中，形成两件式加热组件，既保证了热量的高效传导，又减少了热量散失。4000瓦特的加热器功率（230VAC供电）为快速升温提供了动力，能在40分钟内从23℃升温至1200℃，满足批量校准的效率需求。控温系统以高性能S型热电偶为核心，实时采集炉内温度数据，结合比例-积分-微分（PID）算法，对主加热器与区域加热器的功率进行精准微调。当炉温接近设定点时，系统自动降低加热功率，避免温度超调；稳定后，通过持续反馈调节，使温度稳定性控制在±0.2℃（不带等温块）或±0.1℃（带等温块），为校准提供稳定的温度基准。

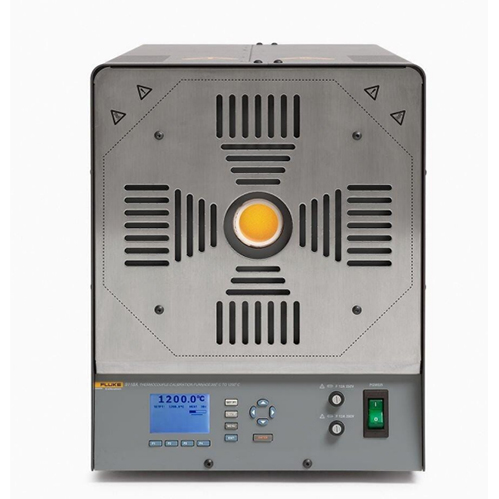

FLUKE9118A热电偶检定炉

温度均匀性是校准精度的关键保障，FLUKE9118A通过三重设计实现这一目标。一是炉体结构优化，采用开放式水平管式设计，内部陶瓷氧化铝井与隔热材料的组合，有效减少温度梯度；二是轴向与径向的精准控制，在1200℃高温下，轴向±30mm范围内均匀性达±0.25℃，径向14mm范围内达±0.5℃；三是可选配的氧化铝等温块，其4个直径6.7mm、深365mm的孔位，能为多支热电偶提供一致的热传导环境，将径向均匀性提升至±0.25℃，同时支持多支热电偶同步校准，大幅提升工作效率。

校准的核心原理是建立精准温度基准与待测热电偶的对比。FLUKE9118A的校准逻辑为：将标准热电偶与待校准热电偶同时置于炉内均匀温区，仪器维持设定温度稳定后，记录两支热电偶的读数差异，进而判断待校准热电偶的误差是否在允许范围内。仪器支持8个温度设定点预置，可按校准需求设置不同温度梯度，自动完成多温度点连续校准，通过对比不同温度点的误差数据，实现热电偶全量程校准。此外，9118A的温度扫描速率可调（0.1℃至80.0℃/分钟），能模拟不同工况下的温度变化，使校准结果更贴合实际使用场景。

等温块的辅助原理同样重要，其采用氧化铝材质，具有优异的耐高温性与热稳定性。当热电偶插入等温块孔位时，等温块能快速传导热量并维持温度均匀，减少环境温度波动对校准的影响，同时避免热电偶与炉壁直接接触导致的温度偏差，尤其适用于高精度、多支同步校准场景，进一步提升校准结果的可靠性。


FLUKE9118A热电偶检定炉的性能的由一系列精准参数支撑，这些参数覆盖温度、电源、物理特性、接口、安全保护等多个维度，明确了设备的适用范围与性能极限。

温度相关参数是核心指标，FLUKE9118A的温度量程为300℃至1200℃，覆盖绝大多数工业高温热电偶的校准需求。设定点准确度为±5℃，确保温度基准的精准性；温度稳定性在30分钟内达±0.2℃（不带等温块），带等温块时提升至±0.1℃，长时间校准过程中温度波动极小。轴向均匀性在全量程内为±0.25℃（离几何中心点±30mm轴向长度），带等温块时在离完全浸没60mm处达±0.2℃；径向均匀性在1200℃时为±0.5℃（离几何中心点14mm），带等温块时孔到孔均匀性达±0.25℃，这些参数确保了炉内温区的一致性，为多支热电偶同步校准提供保障。加热时间从23℃至1200℃仅需40分钟（不带等温块），带等温块时为45分钟；冷却时间从1200℃至300℃为180分钟（不带等温块）、200分钟（带等温块），合理的升降温速度平衡了校准效率与精度。

电源与物理特性参数决定了设备的安装与使用条件。FLUKE9118A的电源要求为230VAC（±10%）、50/60Hz、20A，加热器功率4000瓦特，确保设备在不同地区电网环境下稳定运行。过电流保护系统包括20A、250V可重调断路器，以及主加热器、区域加热器各12A、250V保险丝，有效防止电路故障。设备外形尺寸为400mm×337mm×700mm，净重29kg（不含等温块），等温块单独重0.84kg，既适合实验室固定放置，也可通过两人协作搬运至现场校准。操作环境方面，工作温度为5℃至40℃，存放温度为-20℃至70℃，湿度在低于31℃时最高80%，40℃时线性递减至50%，海拔高度低于2000米，这些参数明确了设备的适用环境范围，避免环境因素影响性能。

接口与控制参数体现了设备的智能化水平。FLUKE9118A配备RS-232与USB接口，支持远程控制与数据导出，可连接电脑搭配专用软件实现设定点远程设置、炉温实时监测与校准数据记录，生成标准化报告。显示方面采用黑白LCD屏，支持℃与℉单位切换，显示分辨率达0.1℃，能清晰呈现炉温、设定点温度、加热状态、稳定性标识等信息。控制功能上，支持8个温度设定点预置、手动温度设置、扫描速度调节、密码保护（低/高两个级别），中文菜单界面直观易懂，操作人员经简单培训即可独立操作。

安全保护参数是设备长期稳定运行的保障。除过电流保护外，FLUKE9118A还具备软切断、硬切断、机箱温度开关切断、热电偶或加热器故障切断、风扇故障切断五种切断功能。软切断温度可由用户设置（25.00至1240.00℃），硬切断为出厂预设，当炉温超出限值、机箱过热、风扇故障或热电偶/加热器异常时，设备自动切断电源，避免设备损坏与安全隐患。此外，设备采用保护性接地设计，炉体绝缘性能优异，有效防止高温下的漏电风险，保障操作人员安全。


FLUKE9118A热电偶检定炉的使用需遵循规范流程，从安装准备、开机自检、温度设置、校准操作到数据处理，每个环节都直接影响校准结果的准确性，以下是详细的实操步骤与注意事项。

安装准备阶段是基础，需重点关注环境与设备装配。首先选择室温变化小、通风良好的安装场地，确保设备周围至少保留45cm散热空间，顶部预留150cm以上空间，避免热量积聚影响性能。开箱后检查部件完整性，包括FLUKE9118A主机、S型长短热电偶、保护管、热电偶支架、L型扳手、接地导线、串行电缆、USB缆线、超级羊毛绝缘体、校准证书等，带等温块型号还包括等温块、后插塞及备用后插塞。装配时，先拆除后护板，将长短保护管插入凸缘螺母并拧紧（长保护管在右，短保护管在左），安装热电偶支架后，将长探头连接主控热电偶输入，短探头连接副控热电偶输入，确保探头手柄与支架边缘对齐，避免校准偏差。通电前需连接牢固接地导线，电源符合设备要求；首次使用、运输后或闲置超过10天，需开启2小时干燥期，去除设备内部湿气，潮湿环境下还需提前将设备存放在50℃低湿度保温箱4小时以上。

开机与自检流程是保障设备正常运行的前提。按下前面板电源开关“I”侧，FLUKE9118A自动进入自检模式，显示屏显示设备型号与固件版本，同时检测主控、副控热电偶连接状态、加热系统及安全保护功能。自检完成且无错误后，显示屏显示炉温、设定点温度（默认300.0℃）与“关闭”状态，进入待机模式。此时需根据配置（带/不带等温块）选择对应的校准参数，将设备放入保护罩启动自动诊断，检查校准标准清洁度与光学系统状态，若提示校准标准污染，需用蘸有乙醇的光学清洁布轻轻擦拭，待完全干燥后重新诊断，确保设备处于校准就绪状态。

温度设置与校准操作是核心环节。FLUKE9118A支持两种温度设置方式：一是调用预置温度点，按“SETPT”键后选择“选择预置”，通过上下键切换8个预置点（可编辑修改），按确认键启动升温；二是手动设置，按“SETPT”键后直接输入目标温度，短按上下键微调，长按快速增减，确认后启动升温。升温过程中，显示屏实时显示炉温与加热状态，绿色信号灯亮起表示加热中，温度稳定后显示屏出现“稳定”标识（图标），此时即可开始校准。校准操作时，将标准热电偶与待校准热电偶同时插入炉内温区（带等温块时需完全插入孔中，确保探头与等温块紧密贴合），待温度稳定30分钟后开始记录数据，可手动记录或通过USB/RS-232接口导出至电脑，生成校准报告。对于多温度点校准，可预设8个设定点与保持时间，设备自动完成升温、稳定、记录等流程，无需人工干预。

数据处理与设备关闭需规范操作。校准完成后，通过专用软件整理数据，计算待校准热电偶与标准热电偶的误差，判断是否在允许范围内，生成包含温度点、误差值、校准日期、操作人员等信息的标准化报告，便于追溯与审计。关闭设备时，需先按“SETPT”键，按“保存/禁用”下的功能键禁用加热器，待炉温降至80℃以下后，按下电源开关“O”侧切断电源，避免高温下直接断电损坏设备。若需紧急关闭，设备的安全切断功能会自动触发，但正常情况下应遵循上述流程，延长设备使用寿命。


FLUKE9118A热电偶检定炉凭借其宽量程、高精度、高稳定性的特点，在多个行业中发挥着关键作用，适配不同场景下的热电偶校准需求。

在航空航天行业，发动机部件、航空电子设备等在高温环境下运行，其配备的热电偶需具备极高的测量精度，以保障飞行安全。FLUKE9118A的1200℃高温量程与±0.1℃（带等温块）的稳定性，能精准校准航空发动机的高温传感器，模拟高空高温工况下的温度测量，确保传感器在极端环境下的可靠性。此外，设备的便携性也支持现场校准，方便在飞机维修车间或航空制造工厂进行传感器校准，避免运输过程中传感器精度偏移。

汽车制造行业中，尾气传感器、发动机缸体测温热电偶、变速箱温度传感器等直接影响发动机性能、排放达标与行车安全。FLUKE9118A的宽量程覆盖了汽车传感器的工作温度范围（300℃至1200℃），能精准校准不同部位的热电偶，确保发动机在启动、怠速、高速等不同工况下的温度测量准确。在汽车零部件供应商的来料检验环节，设备可快速筛选不合格传感器，避免因部件精度问题影响整车质量；在整车厂的总装车间，现场校准功能可确保各传感器安装后的精度一致性，提升整车品质。

能源电力行业中，火力发电站的锅炉、汽轮机、烟道等设备的温度监测，核电行业的反应堆温度测量，都依赖高精度热电偶。FLUKE9118A的高稳定性与长时连续运行能力，能满足工业级长期校准需求，其数据可追溯性符合行业审计标准，为电力设备的安全运行提供保障。在新能源领域，光伏电站的逆变器、储能设备的温控系统等，也需要定期校准热电偶，9118A的灵活配置（带/不带等温块）可适配不同规格传感器的校准，提升校准效率。

计量校准实验室作为权威校准机构，需为各行业提供精准的校准服务，FLUKE9118A是实验室的核心设备之一。其兼容贵金属（S、R型）与廉金属热电偶的校准，支持多温度点连续测试，带等温块时可同时校准4支热电偶，大幅提升实验室的校准产能。设备符合国际校准标准，校准结果具有权威性与认可度，能满足企业、科研机构等对热电偶校准的第三方认证需求。此外，实验室可通过设备的远程控制功能，实现校准过程的自动化与数据化管理，提升工作效率与管理水平。


FLUKE9118A热电偶检定炉的长期精准运行，离不开科学的日常维护与定期校准，需严格遵循操作规范，及时处理潜在问题。

日常维护的核心是清洁、检查与切断测试。清洁方面，设备表面需用湿布与温和洗涤剂擦拭，避免液体流入内部；炉孔、等温块孔位需用软布轻轻擦拭，去除灰尘与污渍，禁止使用液体清洗或刺激性化学品；操作热电偶时需佩戴干净手套，防止污染探头影响测量精度。定期检查包括电源线与接口的连接状况（若发现绝缘层损坏需及时更换）、热电偶支架与保护管的完整性、等温块孔位的清洁度，确保设备各部件正常工作。切断测试建议每6个月进行一次，具体步骤为：将设定点温度设置为400℃，待炉温稳定后，进入设定菜单选择“切断”，将软切断设置为300℃，观察设备是否自动停止加热，若切断功能失效，需及时联系维修中心处理。

定期校准是保障设备精度的关键，建议每6个月进行一次轴向均匀性测试，每年送厂进行全面校准。校准需在温度23℃±4℃、相对湿度低于60%的环境中进行，所需设备包括0.05℃准确度、0.02℃稳定性的冰点装置，0.25℃精度的热电偶读出设备，以及S或R型、1℃@1200℃精度的标准热电偶。校准流程包括稳定性测试、轴向均匀性测试与调整、准确度测试与调整：稳定性测试在300℃、700℃、1000℃、1200℃四个温度点进行，每个点稳定60分钟后，每隔1分钟记录30分钟数据，计算2σ值需符合±0.2℃（不带等温块）或±0.1℃（带等温块）；轴向均匀性测试通过移动测试热电偶，测量不同位置的温度差值，调整ZONE与SKEW参数，确保均匀性符合指标；准确度测试通过对比标准热电偶与设备设定点温度，调整TEMP参数，使设定点准确度控制在±5℃以内。

故障处理方面，常见问题包括升温异常、温度不稳定、切断功能触发等。若升温缓慢，可能是电源电压不足或加热器故障，需检查电源或联系维修；温度不稳定可能是环境温度波动过大、校准标准污染或热电偶连接不良，需改善环境、清洁校准标准或重新连接热电偶；若频繁触发切断功能，需检查设定的软切断温度是否合理、机箱散热是否良好、风扇是否正常工作，逐一排除故障。设备出现故障时，应及时联系福禄克官方服务中心（中国热线400-810-3435），由专业技术人员维修，切勿自行拆卸设备。



FLUKE9118A热电偶检定炉以其扎实的技术设计、全面的性能参数、规范的操作流程与广泛的行业适配性，成为工业高温校准领域的核心设备。无论是航空航天的极端环境传感器校准，还是汽车制造的批量部件检测，亦或是计量实验室的权威认证服务，FLUKE9118A都能凭借300℃至1200℃的宽量程、优异的温度均匀性与稳定性，提供精准、可追溯的校准结果。通过科学的安装使用、规范的维护校准，FLUKE9118A能长期稳定运行，帮助用户建立完善的温度校准体系，保障产品质量与生产安全。在工业制造对计量精度要求日益提高的背景下，FLUKE9118A将持续为各行业的高质量发展提供有力支撑，成为温度校准领域的可靠伙伴。
