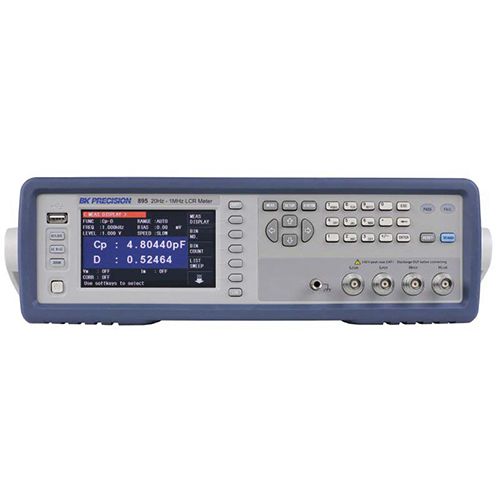

BK PRECISION894/895精密LCR表数字电桥的宽频测量架构与偏置测试技术，在电子元器件高精度测试领域，数字电桥的频率覆盖范围、偏置模拟能力及参数运算精度，直接决定元器件特性分析的可靠性。BK PRECISION894/895精密LCR表作为一款高性能数字电桥，以20Hz~500kHz（894）、20Hz~1MHz（895）的宽频率范围为核心，融合直流偏压叠加、多参数同步测量及数字化误差校正技术，充分适配电容、电感、电阻等无源元器件的全场景测试需求。该数字电桥不仅突破传统LCR表的频率局限，还通过模拟实际电路工况提升测试真实性，同时具备灵活的自动化功能，成为数字电桥技术在宽频高精度测量领域的典型应用，为用户提供从基础参数检测到复杂特性分析的全流程解决方案。



BK PRECISION894/895精密LCR表作为数字电桥，在频率覆盖与信号适应性上展现显著优势。两款设备均采用高频信号发生器与高稳定性放大电路，894实现20Hz~500kHz频率覆盖，895扩展至20Hz~1MHz，频率分辨率低至0.01Hz，可精准模拟元器件在不同应用场景下的工作频率，例如测试射频电感在通信设备中的高频阻抗特性、陶瓷电容在电源电路中的低频损耗情况。作为数字电桥，其交流测试信号配置灵活，电压可在5mVrms~2Vrms间调节，电流则通过30Ω、50Ω、100Ω三种内部交流阻抗切换，其中30Ω阻抗下最大驱动电流达66.7mArms，能稳定驱动大型电感、变压器等低阻抗器件，避免信号衰减导致的测量误差；50Ω、100Ω阻抗则适配电容、电阻等中高阻抗元器件，确保测试信号与实际电路匹配。此外，仪器支持0.01Hz~1MHz范围内的任意频率点设定，配合16位高精度频率控制，满足不同行业的标准化测试需求，充分体现数字电桥的宽频测量优势。



BK PRECISION894/895精密LCR表依托数字电桥的偏置叠加技术，实现元器件实际工作状态的精准模拟。BK PRECISION894/895LCR表均内置-5V~+5V直流偏压源，可将直流偏压与交流测试信号叠加，施加到待测元器件两端，模拟元器件在实际电路中的偏置工况，例如测量二极管的结电容随反向偏压变化规律、晶体管的极间电容特性，或测试电容在电源偏置下的容量漂移。作为数字电桥，其偏置电压分辨率达0.01mV，电流分辨率0.1μA，可精细调节偏置参数，同时具备偏置过流保护功能，避免偏压过大损坏待测元器件。在测量模式上，支持串联、并联两种等效电路模型自动切换，根据元器件类型（如小容量电容用串联模型、大容量电容用并联模型）智能匹配最优测量方式，结合偏置工况模拟，进一步提升测试结果与实际应用场景的一致性，解决传统数字电桥无法模拟偏置工况的技术痛点。



BK PRECISION894/895精密LCR表遵循数字电桥的高精度设计理念，通过多重校正技术确保测量可靠性。仪器内置开路、短路、负载三点校正功能：开路校正时，检测并存储测试夹具与引线的寄生电容、分布电感；短路校正时，测量引线电阻、接触电阻；负载校正时，通过标准阻抗件（如标准电容、电阻）校准仪器的增益与相位误差，实际测量时自动抵消这些误差，确保0.05%基本精度的长期稳定。作为数字电桥，其还具备1米、2米电线长度补偿功能，通过测量测试引线的阻抗特性建立补偿模型，在长线连接测试时（如大型变压器测试）自动修正引线带来的阻抗偏差，避免远距离测量导致的精度下降。此外，仪器采用16位高精度模数转换（ADC）与数字信号处理器（DSP），对采集的电压、电流信号进行实时运算，可同步测量L、C、R、Z、D、Q等11项参数，参数运算精度达±(0.05%+偏移量)，满足精密元器件研发、生产质检等对精度要求严苛的场景。



BK PRECISION894/895精密LCR表通过数字电桥技术的深度融合，实现了宽频测量、偏置模拟与精度保障的全面突破。其频率覆盖满足多场景测试需求，偏置功能还原元器件实际工况，误差校正技术保障测量可靠性，成为数字电桥在高精度元器件测试领域的优质选择。随着电子元器件向高频、微型化发展，该数字电桥有望进一步优化频率范围与偏置精度，为更多新型元器件测试提供技术支撑。
