在精密温度测量与校准领域，阿美特克STS-050A250DF温度传感器凭借铂电阻核心技术、灵活的结构设计及广泛的设备适配性，成为工业与实验室场景的重要参考设备。STS-050A250DF作为STS系列关键型号，其测试原理的科学性、结构配件的适配性及校准流程的规范性，直接决定测量数据的可靠性。不同于常规传感器的基础设计，阿美特克STS-050A250DF温度传感器通过精准的电阻测温原理、定制化配件组合及标准化校准体系，构建“原理可靠-适配灵活-数据可信”的技术框架。本文依托阿美特克STS系列选型指南、配件规格及ISO17025校准标准，系统剖析STS-050A250DF的测试原理与技术特性。​



阿美特克STS-050A250DF温度传感器基于铂电阻的电阻-温度特性实现测温功能，其原理核心在于高稳定性Pt100元件的精准响应与4线制测量系统的误差抵消设计，相关技术逻辑与STS系列共性原理一致，且在细节上适配STS-050A250DF的应用需求。​

铂电阻传感原理是阿美特克STS-050A250DF温度传感器的技术基础。该传感器内置高纯度Pt100铂电阻元件，其电阻值随温度变化呈现严格的线性关系——在0℃时电阻值为100Ω，温度每变化1℃，电阻值约变化0.385Ω。阿美特克STS-050A250DF温度传感器的Pt100元件经低温老化处理，在-50至400℃量程内可实现低漂移特性，为测试原理的可靠落地提供硬件支撑。当STS-050A250DF的探头接触被测对象时，铂电阻阻值随温度变化，传感器将电阻信号转换为可测量的电信号，再通过配套设备计算得出温度值，这一过程完全符合IEC60751铂电阻标准。​

类别	具体内容
核心测温性能	温度测量：-量程范围：-50°C~400°C（STS050系列标准量程，覆盖中高温校准需求）-测量精度：±0.01°C（0°C~100°C典型值，±0.04°C系统精度）-分辨率：0.001°C（适配精密温度校准场景）传感器类型：铂电阻（PT100，基准电阻100Ω，STS050系列核心元件）响应时间：＜5秒（铂电阻传感器常规快速响应特性）
结构与连接	1.本体材质：-护套：316L不锈钢（耐蚀耐磨，适配校准仪腔体内环境）-感温元件：陶瓷封装铂电阻（提升稳定性与寿命，同系列共性设计）2.外形规格：-形状：直形（R1型，“250”后缀对应直探头）-直径：4mm（“A”编码对应探头直径，适配文档中多数校准器）-长度：250mm（9.8in，型号“250”明确标识探头长度）3.连接接口：Redel接头（“D”后缀特征，适配带Redel接口的校准设备）
关键功能	1.精准溯源：提供-45°C~650°C可溯源证书（“F”后缀专属特性，满足计量校准资质要求）2.稳定输出：低漂移特性，年稳定性≤0.005°C（高端参考传感器通用指标）3.环境适配：宽温工作设计，适配干体式/液槽式校准器控温环境4.兼容性强：可适配STS系列Redel接口电缆（文档中125522、127787等型号）
安装与适配	连接方式：通过Redel接口专用电缆直插校准器测试端口，无需转接适配设备：-校准器：RTC-156B/C、PTC-155C（文档中4mm直径适配型号）、DTI050手持温度指示器（STS050系列专属适配）-扩展附件：-电缆：125522（2mLEMO/Redel，适配DTI050/RTC）、127787（2mRedel/Redel，文档标准配件）-转接：可选配LEMO-Redel转接头（适配不同接口校准系统）
操作与维护	工作环境：-温度：-20°C~60°C（校准场景常规环境范围）-湿度：≤95%RH（无冷凝，保障元件稳定性）物理规格：-重量：＜100g（250mm长探头轻量化设计，便于安装）-防护等级：IP65（防尘防泼溅，适配实验室与现场校准）维护周期：每12个月校准一次，检查Redel接头密封性与电缆完整性校准需求：需定期溯源校准（计量类参考传感器强制要求，匹配“F”证书特性）
适用场景	工业中高温仪表校准（如热电偶、高温温度计校验）、DTI050手持指示器配套使用、实验室温度标准传递、干体式校准仪内置参考元件，尤其适配需要可溯源证书的合规性校准场景



4线制测量回路设计是阿美特克STS-050A250DF温度传感器提升测试精度的关键。该传感器采用独立的电流激励线与电压测量线，其中两根导线向Pt100元件输送恒定激励电流（通常为1mA），另外两根导线专门测量元件两端的电压降。根据欧姆定律，电压与电阻成正比，通过精准测量电压即可反推电阻值，进而确定温度。这种设计可有效抵消导线电阻与接触电阻带来的误差——在工业现场常见的长距离布线场景中，普通2线制传感器的导线电阻误差可达0.1℃/米，而阿美特克STS-050A250DF温度传感器的4线制设计能将该误差控制在0.001℃以内，确保-50至200℃区间的准确度达0.04℃。​

信号处理与参数补偿机制进一步完善了阿美特克STS-050A250DF温度传感器的测试原理。传感器内置智能芯片，预存出厂校准的电阻-温度曲线数据，当与DTI050高精度数字测温表连接时，测温表可自动读取芯片中的分度值、校准系数等参数，对测量信号进行非线性补偿与温度修正。例如，在接近0℃的低温区间，铂电阻特性可能出现微小非线性偏差，STS-050A250DF通过芯片中的Callendar-VanDusen公式系数，自动修正测量值，使全量程内的线性度误差≤0.02%。同时，芯片采用非易失性存储技术，确保校准参数长期稳定，为测试原理的一致性提供保障。​


阿美特克STS-050A250DF温度传感器的结构设计围绕测试原理的高效实现展开，核心部件与配件适配均在STS系列选型指南中有明确对应，兼顾稳定性与实用性。​

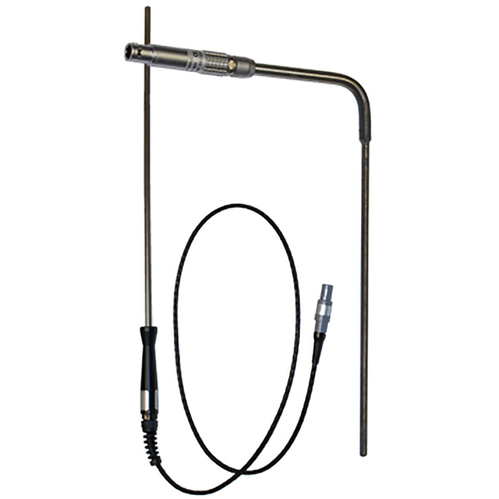

探头结构是阿美特克STS-050A250DF温度传感器的功能核心，采用“元件-保护管-封装”一体化设计。根据STS系列型号命名规则，“250”代表探头长度为250mm（9.8in），“DF”后缀对应弯型探头设计，这种形状适配狭窄空间或需要倾斜插入的测量场景，如小型校准槽、管道侧壁测温孔等。探头保护管选用316L不锈钢材质，壁厚1.2mm，既具备抗化学腐蚀能力，可应对工业环境中的酸碱介质，又能通过良好的热传导性缩短响应时间——阿美特克STS-050A250DF温度传感器的典型响应时间≤1.5秒，能快速捕捉温度波动，与测试原理中“实时信号采集”的需求相匹配。保护管直径为4mm，符合选型指南中标准探头尺寸，可兼容多数通用安装附件。​

阿美特克STS-050A250DF温度传感器

电缆与接口系统的适配直接影响阿美特克STS-050A250DF温度传感器测试原理的落地效果。根据选型指南，STS-050系列可搭配125522型电缆——这款2m长的LEMO/Redel电缆专为DTI050/RTC/PTC设备设计，内置4线制导线布局，完美匹配传感器的4线制测量回路。接口部分采用镀金Redel接头，插拔寿命达1000次以上，且具备IP65级防尘防水能力，在潮湿、多尘的工业现场可避免信号传输受干扰。此外，选型指南中127787型Redel/Redel电缆也可与阿美特克STS-050A250DF温度传感器适配，该电缆适用于传感器与同类设备的级联测试，进一步拓展了应用场景。电缆与探头的连接处经密封胶固化处理，防止水汽侵入损坏Pt100元件，保障测试原理的稳定运行。​

辅助配件的适配为阿美特克STS-050A250DF温度传感器的使用提供便利。选型指南中提及的65-PT100-LB-CABLE型2mLEMO转香蕉头电缆，可使STS-050A250DF连接至通用万用表或数据采集器，满足临时测量需求。针对移动校准场景，可搭配阿美特克便携校准箱，内置缓冲材料保护弯型探头不受碰撞损坏，同时容纳传感器、电缆及DTI050测温表，实现一体化携带。这些配件均基于传感器的结构特性与测试原理设计，确保不同场景下测量的连贯性与准确性。​


阿美特克STS-050A250DF温度传感器的校准流程严格遵循测试原理与ISO17025标准，其应用场景则充分发挥结构与性能优势，在多个领域实现精准测温。​

校准体系的构建保障了阿美特克STS-050A250DF温度传感器测试原理的可靠性。根据选型指南，该传感器可与RTC系列温度校准器适配，如RTC-156B/C校准器能提供稳定的标准温度源，搭配STS-050A250DF可构建闭环校准系统——校准器产生0℃、100℃、232℃等标准温度点，传感器采集信号后反馈至校准器，自动完成零位与量程校准。校准需通过阿美特克丹麦或美国加州的ISO17025认可实验室进行，获取可溯源校准证书。日常维护中，需定期检查电缆接头的镀金层完好性，若出现氧化磨损需及时更换，避免接触电阻增大影响4线制测量精度；每12个月需重新校准，确保Pt100元件的电阻-温度特性稳定，与测试原理的要求保持一致。​

在工业制造场景中，阿美特克STS-050A250DF温度传感器的弯型探头设计优势显著。以半导体晶圆制造的恒温腔测温为例，腔体内空间狭窄，直型探头难以深入，STS-050A250DF的弯型探头可倾斜插入测温孔，316L不锈钢保护管能抵御腔体内的惰性气体腐蚀。连接DTI050测温表后，通过4线制测量可将温度控制偏差缩小至±0.1℃，满足晶圆制造对温度精度的严苛要求。在食品加工的管道测温中，传感器可通过弯型探头贴合管道内壁，快速响应介质温度变化，保障生产过程的温度稳定性。​

实验室校准与计量检测领域是阿美特克STS-050A250DF温度传感器的核心应用场景。在校准普通热电偶时，将STS-050A250DF与被校热电偶一同放入恒温槽，通过PTC-350C校准器控制槽内温度，传感器基于铂电阻原理的精准测量值作为标准参考，对比计算热电偶的误差。由于其低漂移特性，在2小时连续校准过程中测量值波动≤0.02℃，确保校准结果可靠。在省级计量院的量值传递中，STS-050A250DF可作为次级标准，与一等标准铂电阻比对后，向下级机构传递温度量值，内置芯片存储的历次校准数据便于追溯传递链条。​



阿美特克STS-050A250DF温度传感器的技术价值在测试原理、结构设计与场景应用的深度融合中充分体现。基于铂电阻特性与4线制测量的测试原理是精度保障核心，弯型探头与专用电缆的结构适配拓展了使用边界，严格的校准体系与多场景适配则提升了实用价值。这些特性使其既能满足工业现场的复杂测温需求，又能适配实验室的精密校准工作。深入掌握阿美特克STS-050A250DF温度传感器的测试原理、配件适配与校准方法，可充分发挥其性能优势，在温度测量与校准工作中实现精度与效率的双重提升，为各领域的温度量值控制提供可靠技术支撑。​
