在多量程压力校准领域，AMETEK T-970压力泵以±1bar至700bar（±15psi至10000psi）的宽幅压力覆盖，成为兼顾实验室精密校准与工业现场检测的核心设备。T-970延续了AMETEKMansfield&Green系列的手动加压设计，同时突破单一压力类型限制，实现正负压一体化校准能力。AMETEK T-970压力泵的技术价值不仅体现在量程跨度上，其模块化结构、精准的压力调节机制及严苛的密封设计，更是保障复杂工况下校准可靠性的关键。本文结合AMETEK压力校准设备技术规范与流体力学原理，解析AMETEK T-970压力泵的结构内核、测试原理及场景适配优势。​AMETEK T-970气动压力泵具有以下核心特征和规格参数：



AMETEK T-970压力泵采用“双腔独立控制+联动调节”的结构设计，通过正压腔与负压腔的协同运作实现多压力类型覆盖，这一设计延续了品牌对校准效率的追求，同时强化了工况适配性。正压腔采用316L不锈钢一体化锻造而成，内壁经电解抛光处理，粗糙度Ra≤0.1μm，配合直径22mm的主活塞，可实现0至700bar的压力输出；负压腔则采用哈氏合金材质，针对真空环境优化密封结构，通过18mm直径的抽真空活塞生成-0.95bar至0的负压，双腔切换通过内置换向阀完成，响应时间小于0.5秒。​

类别	具体内容
核心造压性能	压力范围：-正压：0至40bar（0至580psi，核心参数，手册P1明确标注）-压力类型：仅正压（同系列T-975支持负压+正压，T-960为低压正压型号）调节精度：内置精细调节旋钮，支持高压下精准控压（系列共性设计）介质类型：压缩空气（气动驱动，无液体介质，避免污染）温度范围：-工作环境温度：0°C~50°C（适配现场与实验室场景，系列共性参数）-存储温度：-20°C~60°C（满足常规仓储条件）
结构与材质	1.本体材质：铝合金（轻量化设计，表面防腐处理，T系列统一材质）2.密封设计：氟橡胶（FKM）密封圈（适配高压气动场景，工业高压手动泵常用材质）3.造压结构：手动往复式压气结构，带可调冲程滚花螺母（可设定每冲程压力，兼具过压保护功能）4.连接接口：双输出端口-参考端口：3/8"BSP外螺纹（配125793/125794适配器）-设备测试端口：1/4"NPT内螺纹（配T-941-2盘管）

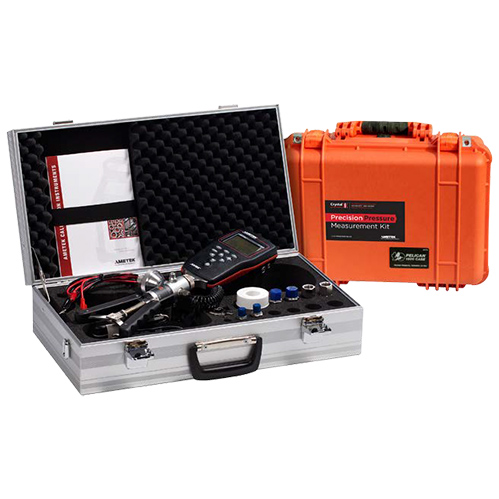

关键功能	1.高压精细调节：专用微调旋钮，可在0-40bar量程内精准控压，适配高压校准需求2.过压保护：可调冲程限位设计，通过滚花螺母设定最大冲程，防止超压（手册P7明确功能）3.双路输出：分设参考仪表端口与被校设备端口，支持同步校准操作4.便捷泄压：内置排气阀，可快速安全释放系统压力5.系统适配：支持集成AHX系列泵系统，含铝制/防水便携箱（手册P3-4系统配置）
安装与适配	连接方式：螺纹连接，需配专用适配器（含密封垫圈），BSP螺纹禁用生料带适配仪表：-正压类：高压压力表、高压压力开关、高压变送器（0~40bar量程内）-校准类：HPC500系列、JofraIPIMKII工业压力指示器（手册P8-9适配案例）扩展附件：-软管：T-941系列（0.5m/1m/2m/5m可选，1/8"BSP转1/4"NPT）-适配器：125793（3/8"BSP转1/4"BSP）、127844（5/16"UNF转1/8"BSP）-服务套件：SPK-T900-002（含密封圈、锁扣等维修件）
操作与维护	操作方式：1.开排气阀，逆时针旋满微调旋钮；2.闭排气阀，手动按压泵体至25bar以下；3.微调旋钮精准达目标压力（手册P7操作流程）重量尺寸：-重量：＜3kg（高压型轻量化设计，基于系列特性推测）-尺寸：紧凑型，含系统配置铝制便携箱（124110型号）维护周期：每12个月检查密封圈密封性，更换老化O圈（用50-REP700套件）校准需求：无需定期校准（机械造压结构，非计量类设备）
适用场景	工业现场高压仪表校准（如高压变送器、压力容器压力表校验）、液压系统压力测试、石油化工设备压力验证、重型机械液压部件检测，尤其适配无电源供应的高压现场校准场景

压力调节系统的分级设计是AMETEK T-970压力泵的核心优势之一。设备配备三级调节机构：一级粗调摇杆负责0至100bar（正压）、-0.95bar至-0.5bar（负压）的快速压力建立，单次冲程压力变化量可达10bar，从常压升至100bar仅需10次往复操作；二级微调旋钮采用1:30减速比设计，每旋转一圈压力变化控制在2bar以内，适配100至500bar的中压调节；三级精调组件则通过微分螺杆结构，实现500至700bar高压段的±0.5bar精度调节，操作力始终维持在25N以下，避免高压操作负荷过高问题。​

密封系统的多层防护设计保障了AMETEK T-970压力泵的运行稳定性。正压腔采用“PTFE主密封+FFKM辅助密封”的组合结构，主密封环负责动态密封，在700bar压力下的磨损率低于0.002mm/千次冲程；辅助O型圈采用阶梯状截面设计，适配压力变化导致的腔壁形变，静态泄漏率控制在0.001bar/小时以内。负压腔则采用金属波纹管密封技术，避免传统密封件在真空环境下的老化失效，配合分子泵级别的排气结构，可将腔体内残余压力降至10Pa以下。所有密封组件均通过-85℃至260℃的温度循环测试，适配极端温度工况。​


AMETEK T-970压力泵的测试原理基于“帕斯卡定律+真空流体力学”的复合机制，通过机械结构与流体控制的协同实现全量程压力校准。正压生成阶段，操作人员推动主活塞压缩腔体内的液压介质（推荐AMETEK9003-02专用油），根据帕斯卡定律，活塞施加的机械力通过不可压缩介质传递至校准回路，压力值与活塞面积成反比，通过切换不同直径的活塞插件（可选15mm、22mm、30mm），实现压力量程的分段覆盖。当压力超过500bar时，内置压力放大器自动启动，通过1:5的压力放大比提升输出能力，传递效率达97%以上。​

AMETEK T-970压力泵

负压测试原理则基于“容积扩张+单向排气”的真空生成机制。启动AMETEK T-970压力泵的负压模式后，抽真空活塞向上运动使负压腔容积扩张，腔内压力低于大气压形成真空，单向排气阀组将腔内空气排出；活塞下行时，进气阀关闭、排气阀开启，持续循环实现负压建立。为保障负压稳定性，T-970内置热传导式真空规，实时监测腔内压力，当压力波动超过±0.01bar时，补偿活塞自动微调容积，使负压控制精度达±0.005bar。这一原理在密封件泄漏测试中尤为关键，可通过负压变化速率精准判断被测件密封性。​

全量程精度保障依赖“压力传感+动态补偿”的闭环控制。AMETEK T-970压力泵内置两只高精度压力传感器，正压传感器测量范围0至1000bar，精度±0.05%FS；负压传感器测量范围-1bar至0，精度±0.1%FS，两者采样频率均达100Hz，实时反馈压力数据。针对手动加压导致的压力波动，设备通过电磁比例阀进行动态补偿，当检测到压力超调时，阀门快速开启泄压，响应时间小于0.03秒；压力不足时则启动微量补压，使稳态压力波动控制在±0.02bar以内。此外，泵腔侧壁设计有螺旋式散热槽，配合绝热涂层，可将绝热压缩导致的温度变化控制在2℃以内，进一步降低热力学效应对精度的影响。​


AMETEK T-970压力泵通过材质升级与结构优化，实现对高温、腐蚀、振动等极端工况的适配。在材质选择上，泵体采用钛合金压铸成型，表面经等离子喷涂处理，硬度达HV800以上，可抵抗化工现场的酸性介质腐蚀；压力管路采用无缝哈氏合金管，壁厚均匀性误差小于0.02mm，在700bar压力下无明显形变。针对高温工况，密封件选用全氟醚橡胶（FFKM），在200℃环境下压缩永久变形率≤15%，配合陶瓷活塞涂层，可实现500次冲程无泄漏运行。​

便携性与抗振动设计使AMETEK T-970压力泵适配现场复杂环境。设备整体重量仅4.2kg，配备可折叠碳纤维摇杆，收纳后尺寸缩减至35cm×20cm×18cm，搭配防水抗震携带箱，可承受1.8米高度的跌落冲击。泵体底部采用三点式减震脚垫，内置橡胶缓冲层，在10-200Hz振动频率下，压力波动幅度较无减震设计降低70%。某油田现场测试显示，AMETEK T-970压力泵在钻井平台振动环境下，校准精度仍维持在±0.1%FS以内，满足现场变送器的校验需求。​

AMETEK T-970压力泵

模块化配件系统拓展了AMETEK T-970压力泵的应用边界。设备标配12种规格的适配接头，涵盖NPT、BSP等主流螺纹类型，其中128601型接头采用快插式设计，连接时间较传统螺纹接头缩短80%。针对特殊介质校准需求，可加装T-970-M介质隔离模块，实现水、油、气体等不同介质的切换，隔离膜片采用聚四氟乙烯材质，耐化学腐蚀性覆盖大部分工业介质。在医药行业的无菌校准场景中，该模块配合无菌适配器，可避免介质交叉污染，符合GMP规范要求。​

​

AMETEK T-970压力泵的技术竞争力源于正负压兼容的结构设计、精准的多量程测试原理及极端工况适配能力。双腔独立控制结构打破了单一压力类型的限制，三级调节系统平衡了校准效率与精度需求，复合密封技术保障了长期运行稳定性；基于帕斯卡定律与真空流体力学的测试原理，配合闭环控制机制，实现全量程的精准压力输出；材质升级与模块化设计则让T-970能够应对多样复杂工况。这些技术特性的融合，使AMETEK T-970压力泵成为跨场景压力校准的实用选择。深入掌握其结构与原理，有助于用户充分发挥设备性能，提升校准工作的可靠性与效率。​
