在软件定义无线电（SDR）技术快速迭代的背景下，无线电设备生产测试对平台的灵活性、精度与兼容性提出严苛要求。传统测试方案需堆砌多台独立仪器，存在体积庞大、成本高昂、自动化程度低等痛点。Aeroflex 7200 Configurable Automated Test Set作为行业领先的合成仪器平台，以“一机多能”的集成设计重塑测试范式——其覆盖DC至2.6GHz的宽带能力、90MHz瞬时带宽及模块化架构，既适配当前Ground与PortableRadio系统生产测试，又通过SCA兼容设计支撑下一代技术升级。这款融合Aeroflex数十年军商用仪器研发经验的设备，凭借精准性能与自动化优势，已成为无线电制造商的核心测试解决方案。​Aeroflex 7200无线电自动测试仪是艾法斯公司（Aeroflex）推出的一款高性能测试设备，主要用于无线电通信设备的自动化测试与维护。以下是关键信息整理：

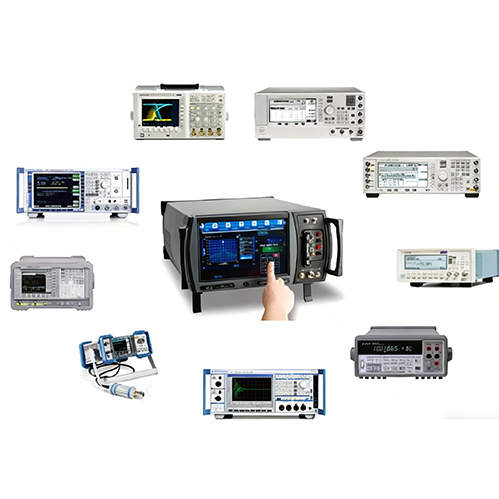

Aeroflex7200隶属于7000系列产品家族，基于Aeroflex Common Platform（CP）构建，是专为无线电生产测试打造的“ATE-in-a-Box”一体化系统。其核心优势在于打破传统仪器功能边界，将14类标准仪器功能集成于单台设备：RF信号发生器、测量接收器、频谱分析仪、数字示波器、BER分析仪等，大幅缩减设备footprint与采购成本。硬件采用模块化设计，支持MicroATE与通用仪器两种配置——前者内置信号切换矩阵实现全自动化测试，后者配备高性能前端示波器与DMM接口，适配多样化测试场景。​

核心技术参数	RF信号发生器：频率范围：1.0MHz~2.6GHz，频率分辨率1Hz端口电平：GEN端口+10dBm~-110dBm，T/R端口30dBm~-130dBm，电平分辨率0.1dB信号指标：典型相位噪声1MHz时131dBc/Hz@20kHz偏移，谐波抑制<-30dBc，非谐波抑制<-55dBc调制能力：支持AM/FM/PM/SSB/I/Q等，FM频偏±1Hz~±150kHz，AM调制度0.1%~100%RF接收器：频率范围：1.0MHz~2.6GHz，分辨率1Hz输入电平：ANT端口最大+10dBm（>13dBm损坏），T/R端口支持200W峰值（15秒通/3分钟断）灵敏度：ANT端口113dBm（>10dBSINAD，FM模式）解调类型：AM/FM/PM/USB/LSB及IQCreator™数字格式关键仪表参数：频谱分析仪：1MHz~2.6GHz（可用至100kHz），DANL典型150dBm/Hz，RBW1Hz~500kHz示波器：2通道，带宽100~125MHz，采样率250MS/s，存储64MB/通道数字万用表：6½位分辨率，DC电压精度±0.1%FS，电阻精度±0.05%FS（100Ω~1MΩ）BER分析仪：支持NRZ数据，速率75~16000bps，范围1×10⁻¹~1×10⁻⁵通用参数：频率基准：日老化0.001ppm，年老化0.01ppm，温度稳定性±0.01ppm环境适应性：工作温度0~50°C，存储40~71°C，预热15分钟物理规格：44.45cm×20.32cm×60.96cm，重量20.41kg
功能特性	1.集成仪器功能：含RF信号源、频谱仪、示波器、DMM、BER分析仪等14类传统仪器功能 2.软件能力：内置IQCreator™，支持FDMA/TDMA/CDMA/OFDM等波形，可自定义缺陷信号（I/Qskew、AWGN等） 3.自动化测试：基于Python的测试序列器，StateSpace控制系统，支持复杂测试全自动化 4.架构特性：SCA兼容，基于AeroflexCommonPlatform，支持模块化扩展 5.校准功能：半自动化校准，内置校准软件，支持数据存储与恢复
适用场景	行业领域：软件定义无线电（SDR）研发、地面/便携式无线电生产测试、军事/商用通信设备检测适配对象：SDR制造商生产测试线、维修中心ATE配置、通信设备质检实验室测试目标：射频模块、通信transceiver、4G无线设备、JTRS兼容系统等
操作与接口	人机交互：12.1英寸高分辨率触摸屏，GUI支持配置、编程、数据分析等全功能操作通信接口：LXIClassB兼容，IEEE1588同步（以太网同步精度<50ns）扩展能力：MicroATE配置含信号切换矩阵，可集成外部电源、放大器等设备射频端口：ANT/T/R双端口，50Ω阻抗，支持高功率信号测试（需外部衰减）
可选配件与服务	标配配置：通用仪器配置（含示波器/DMM接口）、MicroATE配置（含信号切换）可选模块：PXI模块（信号源、万用表等）、MicroTCA模块（处理器、存储等）安装配件：机架安装套件、MIL-PRF-28800FClass3防护包装服务支持：定制配置服务，需联系Aeroflex销售代表确认选项可用性
核心优势	1.集成度高：单设备替代多台仪器，缩减footprint与成本2.灵活性强：模块化硬件+开放标准，支持定制配置与未来升级3.测试高效：自动测试优化技术缩短测试时间，校准过程自动化降低人工成本4.宽带性能：90MHz瞬时带宽，2.6GHz频率覆盖，满足宽频测试需求



平台遵循开放行业标准，摒弃冗余proprietary组件，通过LXIClassB认证与IEEE1588同步协议，实现50ns级以太网同步精度，可无缝集成外部电源、放大器等设备。结构设计满足MIL-PRF-28800FClass3标准，能耐受30G冲击与5-500Hz振动，在0-50℃operating温度与4600m海拔环境下稳定运行，适配军品严苛测试场景。​


（一）信号生成原理​

7200的RF信号生成基于软件定义架构，核心由高稳定性时基、数字基带处理单元与射频前端构成。时基采用温度稳定性优于±0.01ppm的标准振荡器，为信号生成提供精准频率基准，确保1Hz频率分辨率与同级别频率精度。数字基带部分依托IQCreator™软件，支持AM、FM、PM等模拟调制及PSK、QAM、OFDM等数字调制：用户可直接调用GSM、WiMAX、WLAN等预定义波形，或自定义跳频、扩频波形，通过14位AGC分辨率的数模转换器（DAC）生成I/Q基带信号。​

Aeroflex7200无线电自动测试仪

射频前端将基带信号上变频至1MHz-2.6GHz频段，通过双端口输出实现灵活适配：GEN端口输出功率范围+10dBm至-110dBm，T/R端口覆盖-30dBm至-130dBm，端口VSWR最低达1.2:1（T/R端口<1.05GHz），有效降低信号反射误差。信号纯度通过优化相位噪声实现，1MHz频率点20kHz偏移处相位噪声低至-131dBc/Hz，谐波抑制<-30dBc，非谐波抑制<-55dBc，确保测试信号接近理想源特性。​

（二）信号接收与分析原理​

接收链路采用超外差架构，RF信号经ANT或T/R端口输入后，先通过可编程衰减器控制输入电平（ANT端口最大+10dBm，T/R端口耐受200W峰值功率），再经混频器下变频至中频（IF）。IF带宽可根据调制类型自适应调整，AM/FM模式提供250Hz-100kHz多档位滤波，数字调制模式支持最高5MHz带宽，配合300Hz-40kHz的音频滤波器，实现信号的精准解调与噪声抑制。​

信号分析依托实时基带处理与多维度测量模块：频谱分析采用FFT技术，1Hz-500kHz可调分辨率带宽（RBW），在100MHz-2.6GHz频段显示平均噪声电平（DANL）低至-150dBm/Hz，可精准捕获杂散、互调等失真信号；BER分析通过内置数字数据发生器生成PN序列等测试图案，对比接收信号与标准图案的差异，在75bps-16kbps速率下实现1×10⁻¹至1×10⁻⁵范围的误差率测量；SINAD与失真测量则通过分离信号与噪声分量，量化设备调制质量，其中失真测量精度在1%-10%区间达±0.5%。​

（三）自动化测试控制原理​

自动化能力源于Python基序器与StateSpace控制系统的协同。测试序列通过Python语言编写，调用扩展测试命令库实现仪器配置、信号激励、数据采集等步骤的自动化编排，支持编译与解释两种运行模式。StateSpace控制系统负责硬件资源调度，通过信号切换矩阵（MicroATE配置）实现DUT与各测试模块的自动连接，配合IEEE1588同步协议，确保多通道测试的时序一致性。​

校准采用半自动化流程：内置校准软件控制外部标准仪器，通过屏幕显示hookup diagrams引导操作，完成校准后自动保存数据。校准技术聚焦关键参数修正，如RF功率精度通过归一化功能将误差控制在±1dB内，频率误差依托时基校准实现1Hz分辨率，确保长期测试稳定性。​


（一）核心性能指标解析​

RF性能方面，信号发生器频率覆盖1MHz-2.6GHz，FM偏差范围±1Hz-±150kHz，AM调制深度0.1%-100%，调制精度均达±3%以内；接收器灵敏度在FM模式下达-113dBm（10dBSINAD），支持AM、FM、数字制式全解调。测量精度上，RF功率计在ANT端口>-100dBm时误差±1.0dB，BER分析仪精度达1×10⁻⁶，示波器250MS/s采样率与85dB动态范围可捕获高速信号细节。​

可靠性与维护性表现突出：平均无故障时间（MTBF）>2500小时，校准周期可通过内置软件自主管理，仅需基础培训即可完成全球范围内的校准操作。设备尺寸20.32×44.45×60.96cm，重量45lbs，兼顾实验室固定测试与现场移动测试需求。​

（二）行业应用场景适配​

军事领域，其MIL-PRF-28800FClass3防护等级与JTRS/SCA兼容设计，可用于战术电台的跳频性能、抗干扰能力测试，支持TDMA、CDMA等军用制式波形生成；商用无线领域，适配4G及前代标准，能完成手机基站、终端设备的功率、调制质量与BER测试；计量检测领域，高精度时基与可溯源校准流程，满足无线电计量标准的量值传递需求。​

Aeroflex7200无线电自动测试仪

针对高功率测试场景，7200可通过标准接口集成外部放大器，T/R端口在200W峰值功率下支持15秒连续工作，配合过温保护（>100℃报警）机制，确保测试安全性。​



Aeroflex7200以合成仪器架构重构了无线电测试逻辑，其“一机多能”的集成设计、精准的信号生成与分析能力、强大的自动化与环境适应性，既解决了传统测试方案的效率与成本痛点，又通过模块化与开放标准实现未来技术适配。从军事通信到商用无线，从生产测试到计量校准，这款设备凭借Aeroflex的技术积淀与客户需求反馈迭代，成为跨越多领域的核心测试工具。在SDR技术持续演进的当下，7200的“未来-proof”设计不仅为当前测试提供稳定可靠的平台，更为下一代无线电技术的测试升级预留了充足空间，彰显其长远行业价值。​
