微波着陆系统（MLS）作为航空导航的核心装备，其角度接收器的性能直接影响飞行安全，VIAVI MLS-800微处理器控制地面站模拟器凭借精准的信号复现能力与多场景模拟功能，成为该领域测试的关键设备。VIAVI MLS-800微处理器控制地面站模拟器可在工作台环境中实现MLS全路径信号模拟与干扰复现，严格符合ICAO1985及EUROCAEED-53A等国际标准。本文基于VIAVI MLS-800微处理器控制地面站模拟器技术规格书，从核心测试原理、多功能模拟体系、实战应用价值三个维度展开解析，系统呈现其技术特性与行业适配能力，为航空电子测试提供技术参考。​VIAVI MLS-800微处理器控制地面站模拟器是网络测试领域的高端设备，主要用于通信系统的仿真与验证。以下是其核心功能与技术特点：



VIAVI MLS-800微处理器控制地面站模拟器的测试原理以“射频信号生成-波束参数调制-干扰场景复现”为核心链路，通过模块化硬件与数字化控制实现MLS地面站信号的高精度模拟。其本质是将微处理器的逻辑控制与射频技术结合，构建与真实MLS地面站一致的信号环境，从而对接收机的性能指标进行全面验证。​

射频信号生成是VIAVI MLS-800测试的基础环节。VIAVI MLS-800微处理器控制地面站模拟器内置高精度射频信号发生器，可在5031.0至5090.7MHz频段内以0.3MHz步进调节频率，精度达±1.0kHz，完全覆盖MLS系统的工作频段。该过程通过微处理器对频率合成器的精准控制实现，结合50Ω阻抗匹配设计，确保输出信号的稳定性。信号功率则可在-17至-122dBm范围内调节，衰减器精度达±1.0dB，为不同距离下的信号强度模拟提供支撑。​

类别	具体内容
产品基本信息	设备类型：微处理器控制的地面站模拟器核心用途：测试机载微波着陆系统（MLS）角度接收机，支持台架校准与功能验证制造商：VIAVI（原Aeroflex）应用场景：bench测试环境产品类别：信号发生器/地面站模拟器
核心模拟功能	1.主路径模拟：AZ（±62°）、HiAZ（±42°）、EL（-1.5°至29.5°）、BAZ（±42°）、FL（-2°至10°），角度精度±0.005°2.多路径模拟：含干扰脉冲、清除脉冲，衰落速率0.05/1/1000Hz（精度±1%）3.数据模拟：全基本/辅助数据字，支持奇偶校验选择
波束参数控制	1.可控参数：角位置、前导码相对幅度、脉冲类型、波束对称性2.波束宽度：0.5°/1°/2°/3°/4°/5°（精度±10%）3.波束电平：主路径-3至+13dB，多路径-14至+13dB（1dB步长）4.方位/仰角比值：0或-75dB（精度±2dB）5.旁瓣电平：-20dB±1dB
同步与标识功能	1.同步能力：外部监测、PFE/CMN功能、多路径功能同步；示波器同步支持任意功能起始点2.标识功能：摩尔斯电码（关闭/可选/连续音）3.预amble控制：奇偶校验、对称性（±60μs）、更新率（0%-100%）
RF信号特性	1.频率：5031.0-5090.7MHz（步长0.3MHz，精度±1kHz）2.输出功率：-17至-122dBm（精度±2dB，平坦度±0.5dB）3.频谱纯度：噪声底-105dBc/Hz，带内杂散抑制≥45dBc4.调制：DPSK（180°相移±10°）
附加功能	1.调制功能：螺旋桨调制1-199Hz（步长1Hz，精度±1%）；6.75Hz方波调制（±6dB）2.OCI控制：支持右/左/后脉冲（宽度100ms±10ms）3.计算功能：ARINC429接收机，支持PFE/CMN计算
接口规格	1.远程控制：IEEE-488-1978（GPIB）接口2.外部参考：9.999940-10.000060MHz输入（3dBm标称）3.ARINC429：12.5/100kbps，RZ格式，逻辑电平±5至±10V
合规与标准	符合ICAO1985、EUROCAEED-36A、EUROCAEED-53A规范要求
电源参数	1.AC：103.5-240VAC，45-440Hz，功耗≤85W（保险丝2.5A/250V）2.DC：11-30VDC（保险丝7.5A/32V）3.电池：10分钟超时保护，充电≥3循环或30分钟续航
环境参数	重量：≤22.7kg尺寸：234.9×539.75×355.6mm（带盖）工作温度：10-40℃存储温度：-40-71℃预热要求：20分钟

波束动态模拟原理聚焦于空间角度与波形特性的精准复现。VIAVI MLS-800通过数字信号处理技术生成sinx/x或1/2sinx/x波束波形，其波束宽度可在0.5°至5°间选择，精度达设定值的±10%，与真实MLS地面站的波束传播特性高度一致。在角度控制上，VIAVI MLS-800微处理器控制地面站模拟器采用闭环反馈机制，方位角（AZ）可达±62°，仰角（EL）覆盖-1.5°至29.5°，角度分辨率以0.05°步进调节，accuracy达±0.005°，能够模拟飞机起降过程中接收机接收波束的动态变化。​

干扰场景复现原理则通过多信号叠加与调制技术实现。VIAVI MLS-800微处理器控制地面站模拟器的多路径（MP）模拟功能可生成与主路径信号协同的干扰信号，波束电平调节范围达-14.0至+13.0dB，主路径与多路径的跟踪误差控制在±1.0dB内。同时，通过0.05、1、1000Hz三档可选衰落速率调制，以及1至199Hz可调的螺旋桨调制，精准复现信号传播过程中的多径干扰与机械干扰场景，为接收机抗干扰性能测试提供条件。​


VIAVI MLS-800微处理器控制地面站模拟器构建了涵盖主路径模拟、多路径干扰、数据通信模拟的全场景功能体系，各功能模块均依托高精度硬件与标准化控制逻辑实现。其44位键盘与可视化操作菜单的设计，使复杂参数设置与功能切换更为便捷，充分适配工作台测试的操作需求。​

主路径全维度模拟功能是VIAVI MLS-800的核心基础。该功能覆盖进近方位角（AZ）、高速方位角（HiAZ）、仰角（EL）、反方位角（BAZ）、下滑角（FL）五大核心波束类型，可根据测试需求灵活调节波束参数。以AZ波束为例，其角度范围达±62°，当波束宽度设置为0.5°时，有效角度范围调整为-61°至61°，这种动态适配能力确保了不同测试场景下的信号真实性。波束电平相对前导码可在-3.0至+13.0dB间以1.0dB步进调节，旁瓣电平稳定在-20.0dB±1.0dB，符合MLS信号的频谱特性要求。​

多路径干扰模拟功能彰显VIAVI MLS-800的场景复现深度。VIAVI MLS-800微处理器控制地面站模拟器可独立设置多路径波束的角度、宽度与电平参数，其角度精度达±0.05°，波束宽度精度与主路径一致，均为设定值的±10%。在衰落特性模拟上，通过八阶离散步进逼近正弦波的调制方式，实现0.05、1、1000Hz衰落速率的精准控制，精度达±1.0%。此外，VIAVI MLS-800还支持clearance脉冲模拟，脉冲宽度为50.0µs±5.0µs，角度分辨率±0.05°，可模拟跑道周边障碍物导致的信号遮挡场景。​

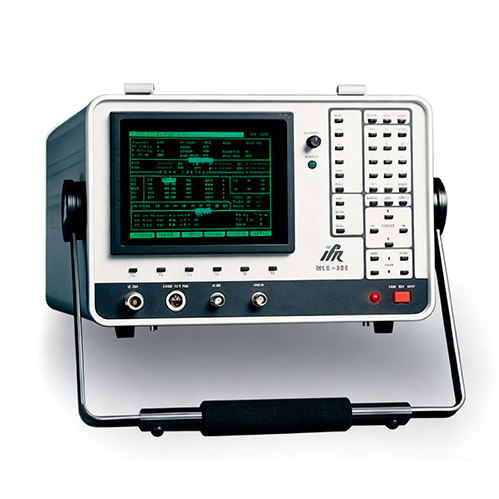

VIAVI MLS-800模拟器

数据通信与附加调制功能进一步拓展了测试维度。VIAVI MLS-800微处理器控制地面站模拟器可模拟所有基本数据字与辅助数据字，支持奇偶校验选择与前导码奇偶性控制，通过DPSK调制实现数据传输，逻辑1的相位偏移达180°±10°，幅度平衡控制在±0.4dB内，满足MLS数据通信协议要求。附加功能中，75dBAZ至EL比率调节、6.75Hz方波调制、摩尔斯码识别等功能，可模拟不同环境下的信号特性变化，其中6.75Hz调制电平精度达±1.0dB，螺旋桨调制频率分辨率为1Hz，充分适配多样化测试需求。​

接口与同步控制功能提升了设备的系统集成性。VIAVI MLS-800微处理器控制地面站模拟器配备IEEE-488-1978接口，支持远程控制操作，可便捷融入自动化测试系统。其示波器同步功能可在任意功能或数据字启动时生成14µs宽的TTL同步脉冲，配合ARINC429接收器实现路径跟踪误差（PFE）与控制运动噪声（CMN）的精准测量，为接收机动态性能评估提供数据支撑。此外，外部射频参考输入接口（9.999940至10.000060MHz）可进一步提升信号频率稳定性。​


VIAVI MLS-800微处理器控制地面站模拟器凭借精准的模拟能力与灵活的功能配置，在MLS接收机研发、生产校准与维护检测等场景中发挥重要作用，其技术特性与行业需求形成深度适配。无论是实验室的性能验证，还是现场的故障诊断，VIAVI MLS-800均能提供可靠的测试支撑。​

在研发验证场景中，VIAVI MLS-800为新型接收机设计提供全面的性能测试环境。研发人员可通过其主路径模拟功能，验证接收机在不同波束角度与宽度下的信号捕获能力，例如在EL波束-1.5°至29.5°范围内的灵敏度分布测试。借助多路径模拟功能，可复现机场复杂地形导致的多径干扰，评估接收机的抗干扰算法有效性。某航空电子企业的测试数据显示，利用VIAVI MLS-800微处理器控制地面站模拟器的1000Hz高速衰落模拟，成功发现某型号接收机在快衰落场景下的信号失锁问题，为算法优化提供了关键依据。​

生产校准场景中，VIAVI MLS-800的高精度与高效性显著提升质检效率。生产线上，测试人员可通过预设测试方案，快速完成接收机的频率响应、角度测量精度等指标校准。VIAVI MLS-800的射频信号频率精度达±1.0kHz，功率精度±2.0dB，确保了校准基准的可靠性。同时，其支持的100%、75%等多档更新速率调节，可适配不同接收机的响应速度测试，其中AZ波束100%更新速率下的平均频率为13.0±0.5Hz，与真实工作状态高度吻合。某工厂反馈，引入VIAVI MLS-800后，单台接收机校准时间从40分钟缩短至15分钟，测试重复性误差降低至±0.2%。​

维护保障场景中，VIAVI MLS-800的便携性与环境适应性满足现场测试需求。VIAVI MLS-800微处理器控制地面站模拟器重量仅22.7kg，尺寸为234.9×539.75×355.6mm，可轻松携带至机场现场。其宽范围电源设计（AC103.5-240VAC，DC11.0-30.0VDC）适配不同地区的供电条件，工作温度范围+10°至+40°C，可应对机场户外的复杂环境。维护人员通过其故障场景模拟功能，可快速定位接收机的性能衰减点，例如通过调节波束电平与衰落速率，判断接收机灵敏度下降原因。某机场的维护案例显示，利用VIAVI MLS-800成功排查出因接收机旁瓣抑制能力不足导致的信号误判问题，保障了飞行安全。​



VIAVI MLS-800微处理器控制地面站模拟器以“精准信号生成-多场景复现-全流程适配”的技术体系，构建了MLS接收机测试的核心工具。VIAVI MLS-800的测试原理深度契合真实信号传播规律，功能体系覆盖从基础信号到复杂干扰的全维度模拟，应用场景贯穿研发、生产与维护全链条。其严格符合国际标准的性能指标与灵活的操作设计，使其成为航空电子领域的可靠测试设备。在航空导航技术不断升级的背景下，VIAVI MLS-800微处理器控制地面站模拟器凭借技术专业性与场景适配性，为提升微波着陆系统可靠性提供了有力支撑，其应用价值在实践中持续得到验证。​
