SIRAX CT100插入式 电流互感器
SIRAX CT100插入式电流互感器 是一款专为1-30A小电流场景设计的绕线式工业电流转换设备，核心定位为小电流精准隔离转换装置，用于将一次侧1-30A电流，成比例转换为标准1A/5A二次电流。产品广泛应用于工业自动化、配电计量、能源管理、楼宇电气等领域，以 高精度、阻燃安全、防篡改、紧凑易装 为核心优势，解决传统穿心互感器小电流精度低、安全弱、安装受限等痛点，为工业小电流监测提供稳定可靠的转换方案。SIRAX CT100是德国GMC-I针对1-30A小电流测......
产品描述
SIRAX CT100插入式电流互感器是一款专为1-30A小电流场景设计的绕线式工业电流转换设备，核心定位为小电流精准隔离转换装置，用于将一次侧1-30A电流，成比例转换为标准1A/5A二次电流。产品广泛应用于工业自动化、配电计量、能源管理、楼宇电气等领域，以高精度、阻燃安全、防篡改、紧凑易装为核心优势，解决传统穿心互感器小电流精度低、安全弱、安装受限等痛点，为工业小电流监测提供稳定可靠的转换方案。SIRAX CT100是德国GMC-I针对1-30A小电流测量优化的插入式电流互感器，属于CT1xx系列的细分规格，是工业小电流场景下的精准信号转换装置，具体参数与选型要点如下：
核心规格与性能
测量适配范围：专门适配一次额定电流1-30A的低压小电流回路，常规标准变比为30A/5A、20A/5A、10A/1A，可根据后端采集设备需求定制变比，输出信号直接兼容SINEAX系列电量变送器、PLC模拟量采集模块
精度性能：基础精度等级0.5级，定制款可达0.2S级，针对1-30A小电流区间优化线性度，线性误差≤0.1%，远优于常规通用互感器小电流测量的精度表现，可满足计量级精准测量需求
结构与安装：标准插入式设计，适配DIN 35mm导轨安装，开孔孔径适配10-16mm单芯铜导线，整体尺寸为62mm×45mm×78mm，体积小巧不占用控制柜空间，适合密集点位布置
绝缘与环境适应性：工频耐压3kV/1min，一次二次完全电气隔离，阻断接地环路干扰；工作温度范围-25℃~+60℃，湿度≤95%无冷凝，适配工业现场复杂温湿度环境
典型应用场景
作为小电流专用转换装置，核心适配精准测量场景：
低压配电二次控制回路、仪表回路的小电流信号采集，为保护装置提供精准采样数据
工业设备无功补偿支路、照明/控制支线的分项能耗计量，配合电量变送器实现精细化能耗统计
传感器输出电流信号的隔离转换、放大校准，适配小电流非标信号的标准化处理
小型分布式光伏、户用/工商业充电桩的支路电流监测，满足双向小电流的精准计量要求
选型避坑要点
不要用大额定电流规格替代：如果你的回路额定电流小于30A，不要选CT50/CT100大规格，大互感器小电流测量会出现精度漂移，必须选30A以内规格适配
输出变比按需选择：后端接常规变送器选5A输出性价比更高，远距离传输选1A输出，抗干扰能力更强
计量场景优先选0.2S精度定制款：如果用于能耗核算、电能计量，不要选基础0.5级，0.2S精度才能满足合规核查要求
产品核心功能与技术原理
2.1核心功能
SIRAX CT100插入式电流互感器聚焦1-30A小电流场景，集成三大核心功能：
· 精准电流转换：将1-30A一次电流，按比例转换为1A/5A标准二次电流，适配仪表、PLC、电能表输入。
· 电气隔离防护：一次、二次侧3kV电气隔离，阻断高压窜入，保护后端设备与人身安全。
· 过载安全耐受：具备40倍热稳定、2.5倍动稳定，短时过载不烧毁，适配波动负载。
· 精准电流转换：将1-30A一次电流，按比例转换为1A/5A标准二次电流，适配仪表、PLC、电能表输入。
· 电气隔离防护：一次、二次侧3kV电气隔离，阻断高压窜入，保护后端设备与人身安全。
· 过载安全耐受：具备40倍热稳定、2.5倍动稳定，短时过载不烧毁，适配波动负载。
2.2技术原理
SIRAX CT100插入式电流互感器采用独立绕线磁路，区别于穿心式，一次侧为定制绕组，直接接线。工作时，一次电流流经绕组产生磁场，磁路感应后生成标准二次电流；精密绕线工艺+高导磁硅钢片，确保磁场均匀、漏磁极低，实现0.2级高精度；一次、二次侧强化绝缘，阻断高压，安全转换。无需穿心，直接接线，适配小电流直接测量。

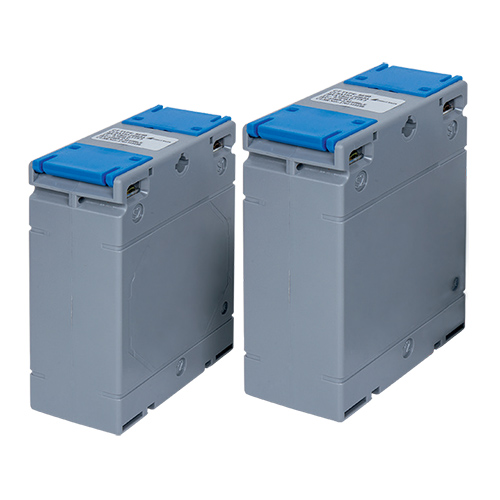

SIRAX CT100插入式电流互感器
详细技术参数表
SIRAX CT100插入式电流互感器核心参数如下：表格
| 参数类别 | 具体指标 |
| 一次电流范围 | 1A~30A |
| 二次额定电流 | 1A/5A（可选） |
| 精度等级 | 0.2级/0.5级 |
| 隔离耐压 | 3kV/50Hz/1min |
| 额定频率 | 50/60Hz |
| 额定功率 | 1VA（0.2级）/2.5VA（0.5级） |
| 热稳定电流 | 40×In |
| 动稳定电流 | 2.5×Ith |
| 材质/阻燃 | 聚碳酸酯/UL94V-0 |
| 防护等级 | IP20 |
| 工作温度 | -20℃~+45℃ |
| 尺寸（宽×高×深） | 62×78×40mm |
| 安装方式 | DIN导轨卡扣 |
产品核心优势
SIRAX CT100插入式电流互感器对比传统穿心/简易绕线互感器，五大差异化亮点：
4.1绕线式高精度，小电流误差小
传统穿心式小电流漏磁大、精度0.5-1.0级；SIRAX CT100插入式电流互感器闭合绕线磁路，漏磁极低，最高0.2级，误差≤0.2%，适配精密计量。
4.2阻燃安全外壳，降低起火风险
UL94V-0阻燃聚碳酸酯，自熄无卤素，短路不自燃；IP20防尘防潮，适配恶劣工况，安全等级更高。
4.3防篡改设计，保障计量公平
接线端子配可封印保护盖，封印后不可拆改，杜绝数据篡改，适配工业结算、能源计费。
4.4紧凑导轨安装，适配狭小空间
62×78×40mm小巧体积，标准DIN导轨卡扣，1分钟安装，适配控制柜紧凑空间。
4.5宽温稳定，适配复杂环境
-20℃~+45℃宽温，50/60Hz通用，高低温、普通工况稳定，故障率低。产品适用场景
SIRAX CT100插入式电流互感器适配1-30A小电流，覆盖六大场景：
5.1工业自动化控制柜
适配PLC、变频器、小型电机电流监测，机械、电子、汽车制造行业。
5.2工业配电计量
车间配电箱、小型变电站，电能计量、负载监测，化工、冶金行业。
5.3新能源设备
光伏逆变器、储能柜、小型发电机组，发电量、能耗计量。
5.4楼宇电气系统
商业楼宇、写字楼，照明、空调回路电流监测、能耗统计。
5.5轨道交通低压
地铁、高铁辅助回路电流监测，车载工况适配。
5.6通用机械设备
水泵、风机、空压机等小型电机，运行状态监测、故障预警。操作与使用优势
SIRAX CT100插入式电流互感器全流程简化：
6.1导轨式快装
标准DIN导轨卡扣，无需螺丝，1分钟固定，拆卸便捷。
6.2清晰接线
一次、二次侧独立螺丝端子，标识明确，6mm²线缆适配，牢固不易松。
6.3免维护设计
阻燃外壳抗老化，无易损件，无需频繁校准，年均维护成本低。
6.4灵活适配
1-30A全覆盖，二次1A/5A可选，兼容各类仪表、PLC。售后保障与产品资质
7.1权威资质
符合IEC61869-1、IEC61869-2；CE认证；UL94V-0阻燃；绝缘E级、IP20。
7.2完善售后
12个月质保，非人为故障免费维修更换；提供选型、安装、故障技术支持。
SIRAX CT100插入式电流互感器
常见问题FAQ
Q：SIRAX CT100是穿心式吗？
A：SIRAX CT100插入式电流互感器为绕线式，直接接线，无需穿心，适配1-30A。
Q：0.2级和0.5级怎么选？
A：结算/精密计量选0.2级；普通控制选0.5级。
Q：二次侧要注意什么？
A：严禁开路、可靠接地，避免高压危险。
Q：户外能用吗？
A：-20℃~+45℃，适配户外控制柜。
SIRAX CT100插入式电流互感器聚焦1-30A小电流，以绕线高精度、阻燃安全、防篡改、紧凑安装为核心，适配工业、能源、楼宇等场景。产品资质齐全、售后完善，为小电流精准转换、安全监测提供可靠方案，助力工业电气安全与能效提升，文章来源于多功能校验仪。
