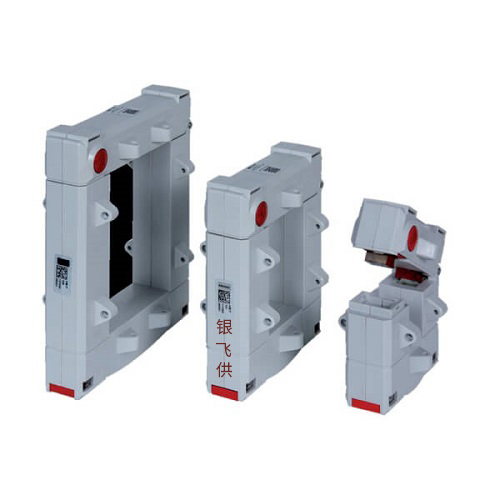

SIRAX CT1xx插入式 电流互感器
SIRAX CT1xx插入式电流互感器 是一款专为1A至60A小电流场景打造的工业级绕线式电流转换设备，核心定位为一次侧小电流到标准1A/5A二次电流的精准隔离转换装置。作为工业配电、自动化控制、能源计量的基础传感部件， SIRAX CT1xx插入式电流互感器 凭借高精度、安全可靠、结构紧凑等特点，适配工业、能源、楼宇、轨道交通等多行业小电流监测场景。产品采用阻燃聚碳酸酯外壳，最高可达0.2级测量精度，具备电气隔离保护能力，有效解决小电流测量精度不......
产品描述
SIRAX CT1xx插入式电流互感器是一款专为1A至60A小电流场景打造的工业级绕线式电流转换设备，核心定位为一次侧小电流到标准1A/5A二次电流的精准隔离转换装置。作为工业配电、自动化控制、能源计量的基础传感部件，SIRAX CT1xx插入式电流互感器凭借高精度、安全可靠、结构紧凑等特点，适配工业、能源、楼宇、轨道交通等多行业小电流监测场景。产品采用阻燃聚碳酸酯外壳，最高可达0.2级测量精度，具备电气隔离保护能力，有效解决小电流测量精度不足、安装空间受限、安全防护薄弱等痛点，为工业电气系统提供稳定可靠的电流转换解决方案。SIRAX CT1xx是德国GMC-I推出的插入式高精度小电流转换装置，专为工业场景中小电流精准测量、信号转换设计，核心用于低压配电、控制回路的小电流信号采集，具体参数与应用解析如下：
核心产品特性
插入式结构适配性强：采用标准DIN导轨插入式安装，体积小巧，直接适配标准工业控制柜，不需要额外改造空间，适合密集点位布置。
高精度小电流测量：针对小电流范围优化设计，测量精度可达0.5级，线性误差<0.1%，可稳定转换1A~100A区间的小电流信号，比常规开合式互感器小电流测量精度更高。
绝缘与稳定性达标：工频耐压可达3kV/1min，一次二次电气完全隔离，阻断接地干扰；工作温度范围-25℃~+60℃，适配工业现场宽温环境，长期使用稳定性好。
灵活变比配置：支持多种变比定制，常见变比如50A/5A、100A/1A，可根据后端采集设备需求选择输出电流，适配不同的电量变送器、保护装置接口。
典型应用场景
作为工业小电流精准转换装置，核心适配场景：
低压抽屉式开关柜二次回路电流信号转换，替换老旧精度下降的互感器
工业电机控制回路、无功补偿回路的小电流采集，为功率因数校正提供精准数据
分项能耗计量系统的支线电流采集，配合SINEAX系列变送器实现精细化能耗统计
新能源充电桩、分布式光伏并网柜的支路电流监测，满足双向电流计量需求
选型核心要点
优先确认一次电流额定值、输出变比：根据你的回路额定电流选对应一次规格，常规采集选5A输出，远传场景选1A输出抗干扰性更好
确认一次线径：CT1xx插入式结构适配不同孔径，根据一次导线截面积选对应开孔尺寸即可，避免强行穿线损坏绝缘
高精度计量场景建议选0.2S精度定制款，满足电能计量对精度的要求
产品核心功能与技术原理
2.1核心功能
SIRAX CT1xx插入式电流互感器聚焦小电流场景应用需求，集成三大核心功能，全面适配工业电气监测流程：
· 精准电流转换：将1A-60A一次电流，按比例精准转换为1A/5A标准二次电流，适配各类仪表、PLC、电能表的输入规格。
· 电气隔离防护：一次、二次侧实现3kV/50Hz电气隔离，阻断高压传导路径，避免二次回路窜入高压，保护后端设备与人身安全。
· 过载安全耐受：具备热稳定与动稳定性能，可承受短时过载冲击，保障短路工况下设备与线路安全，降低故障风险。
· 精准电流转换：将1A-60A一次电流，按比例精准转换为1A/5A标准二次电流，适配各类仪表、PLC、电能表的输入规格。
· 电气隔离防护：一次、二次侧实现3kV/50Hz电气隔离，阻断高压传导路径，避免二次回路窜入高压，保护后端设备与人身安全。
· 过载安全耐受：具备热稳定与动稳定性能，可承受短时过载冲击，保障短路工况下设备与线路安全，降低故障风险。
2.2技术原理
SIRAX CT1xx插入式电流互感器采用绕线式磁路结构，区别于传统穿心式，一次侧为独立绕组，可直接接线，适配小电流工况。工作时，一次电流流经绕组产生交变磁场，磁路感应后在二次绕组生成成比例标准电流；通过精密绕线工艺与磁路优化，确保转换精度；同时一次、二次侧强化绝缘隔离，阻断高压传导，实现安全转换。整体结构简单可靠，无需穿线，安装便捷，专为小电流直接测量设计。

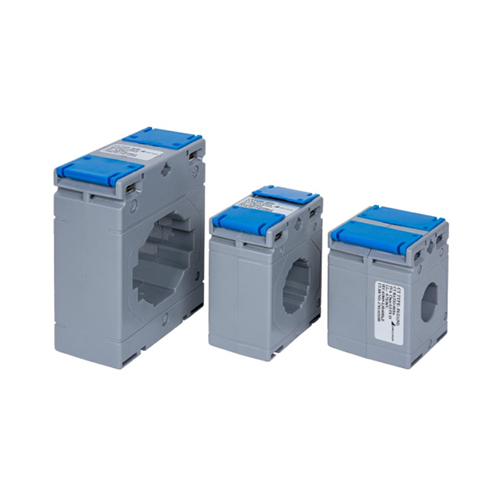

SIRAX CT1xx插入式电流互感器
详细技术参数表
SIRAX CT1xx插入式电流互感器包含CT100、CT110两大核心型号，覆盖不同电流范围，详细参数如下：表格
| 参数类别 | SIRAX CT100 | SIRAX CT110 |
| 尺寸（宽×高×深） | 62×78×40mm | 74×98×45mm |
| 一次电流范围 | 1A-30A | 1A-60A |
| 二次额定电流 | 1A/5A（可选） | 1A/5A（可选） |
| 精度等级 | 0.2级/0.5级 | 0.2级/0.5级 |
| 隔离耐压 | 3kV/50Hz/1min | 3kV/50Hz/1min |
| 额定频率 | 50/60Hz | 50/60Hz |
| 额定功率 | 1VA/2.5VA | 1.5VA/5VA |
| 材质/阻燃 | 聚碳酸酯/UL94V-0 | 聚碳酸酯/UL94V-0 |
| 防护等级 | IP20 | IP20 |
| 工作温度 | -20℃~+45℃ | -20℃~+45℃ |
产品核心优势
SIRAX CT1xx插入式电流互感器对比市面普通穿心式、简易绕线互感器，拥有五大差异化亮点，精准匹配小电流场景选型需求：
4.1绕线式精准测量，精度更高
市面多为简易穿心结构，小电流易受干扰、精度偏低；SIRAX CT1xx插入式电流互感器采用独立绕线磁路，专为1-60A小电流优化，最高0.2级精度，误差更小，适配精密计量场景。
4.2紧凑阻燃设计，适配狭小空间
体积小巧（CT10仅62×78×40mm），标准DIN导轨安装，适配控制柜紧凑空间；外壳采用UL94V-0级阻燃聚碳酸酯，自熄无卤素、耐高温，杜绝起火隐患。
4.3防篡改密封设计，保障数据安全
接线端子配备可封印保护盖，防止私自拆改接线，避免计量数据篡改，适配工业结算、能源计费等合规场景。
4.4高绝缘防护，安全可靠
一次、二次侧隔离耐压达3kV，远超普通产品，阻断高压窜入；绝缘等级E级，耐受120℃高温，适配恶劣工况。
4.5宽工况适配，稳定性强
工作温度-20℃~+45℃，兼容50/60Hz电网，高低温、普通工况下均可稳定运行，适配复杂工业环境。产品适用场景
SIRAX CT1xx插入式电流互感器适配1-60A小电流场景，覆盖六大行业核心应用：
5.1工业自动化控制柜
适配PLC、变频器、小型电机电流监测，精准转换信号，保障设备运行数据采集，适用于机械、电子、汽车制造行业。
5.2工业配电计量
适配车间配电箱、小型变电站，用于电能计量、负载监测，0.2级精度满足工业结算要求，适用于化工、冶金行业。
5.3新能源系统
适配光伏逆变器、储能柜、小型发电机组小电流监测，精准计量发电量、能耗，助力能源优化。
5.4楼宇电气系统
适配商业楼宇、写字楼配电箱，监测照明、空调回路电流，保障用电安全、能耗统计。
5.5轨道交通低压
适配地铁、高铁低压控制柜，监测辅助回路电流，适配车载工况。
5.6通用机械设备
适配水泵、风机、空压机等小型电机电流监测，实时掌握设备运行状态。
操作与使用优势
SIRAX CT1xx插入式电流互感器从安装、接线到维护，全流程简化，降低使用门槛：
6.1导轨式便捷安装
标准DIN导轨卡扣设计，无需螺丝，1分钟快速安装，适配控制柜导轨，拆卸便捷。
6.2接线简单清晰
一次、二次侧独立螺丝端子，标识明确，接线无混淆；适配6mm²线缆，接线牢固不易松动。
6.3维护便捷省心
阻燃外壳抗老化，IP20防尘防潮；无易损件，无需频繁校准，年均维护成本低。
6.4适配性强灵活
CT100适配1-30A、CT110适配1-60A，二次可选1A/5A，兼容各类仪表、PLC。售后保障与产品资质
SIRAX CT1xx插入式电流互感器严格遵循国际标准生产，资质齐全、售后完善：
7.1权威产品资质
符合IEC61869-1、IEC61869-2国际标准，通过CE认证；UL94V-0阻燃认证，绝缘等级E级，防护等级IP20。
7.2完善售后保障
提供12个月质保，质保期内非人为故障免费维修更换；配套技术团队，提供选型、安装、故障支持。

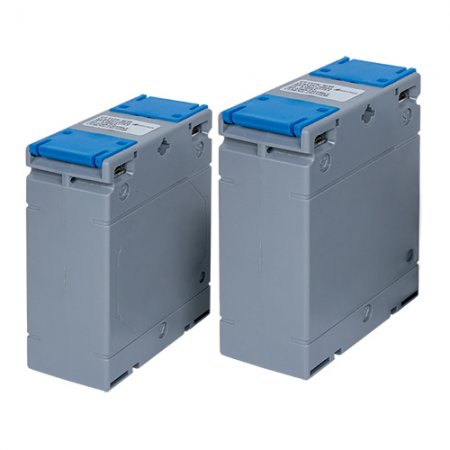

SIRAX CT1xx插入式电流互感器
常见问题FAQ
Q：SIRAX CT1xx是穿心式吗？
A：SIRAX CT1xx插入式电流互感器为绕线式，一次侧直接接线，无需穿心，适配1-60A小电流。
Q：0.2级和0.5级如何选？
A：工业结算、精密计量选0.2级；普通监测、设备控制选0.5级。
Q：能否户外高温用？
A：工作温度-20℃~+45℃，阻燃外壳耐高温，适配户外控制柜、高温车间。
Q：二次侧需要注意什么？
A：二次侧严禁开路，需可靠接地，避免高压危险。
SIRAX CT1xx插入式电流互感器聚焦1-60A小电流场景，以绕线式精准测量、紧凑阻燃设计、高安全防护、宽工况适配为核心，适配工业、能源、楼宇等多领域。产品资质齐全、售后完善，为小电流精准转换、电气安全防护提供可靠方案。未来，SIRAX CT1xx插入式电流互感器将持续优化，适配更多复杂工况，助力工业电气监测精准化、安全化发展，文章来源于多功能校验仪。
