GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪是德国GOSSEN METRAWATT推出的专业充电线缆检测设备，专为模式2（IC-CPD）和模式3充电枪线缆的标准符合性测试设计。该仪器符合DINEN61851-1、IEC61326-1等多项国际标准，具备电气安全等级CATII/300V认证，集成自动测试序列、直观操作界面与数据存储打印功能，可全面覆盖保护导体接地连续性、绝缘电阻、RCD跳闸特性、CP/PP功能等核心测试项目。其核心优势在于精准性与便捷性的平衡，7英寸高清显示屏搭配内置热敏打印......
产品描述
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪是德国GOSSEN METRAWATT推出的专业充电线缆检测设备，专为模式2（IC-CPD）和模式3充电枪线缆的标准符合性测试设计。该仪器符合DINEN61851-1、IEC61326-1等多项国际标准，具备电气安全等级CATII/300V认证，集成自动测试序列、直观操作界面与数据存储打印功能，可全面覆盖保护导体接地连续性、绝缘电阻、RCD跳闸特性、CP/PP功能等核心测试项目。其核心优势在于精准性与便捷性的平衡，7英寸高清显示屏搭配内置热敏打印机，支持1000次测量数据存储，IP40防护等级的坚固外壳适配充电站运维、汽车4S店检测、生产质检等多场景使用，为电动汽车充电安全提供从测试到数据追溯的全流程保障。PROFITEST H+E CABLE测试仪，是电动汽车充电线缆安全检测的利器，尤其适合需要频繁检测充电线缆的场合。它能快速完成模式2和模式3充电电缆的全套电气安全测试，包括接地连续性、绝缘电阻和漏电保护等关键项目，确保充电过程安全可靠。
1.全场景测试覆盖，满足双模式需求
该仪器全面支持模式2（单相16A/250VAC）和模式3（单相/三相16A-32A/250V-480VAC）充电线缆测试，涵盖Type2型充电插头等主流接口类型。测试项目覆盖充电安全核心维度：保护导体接地连续性（RLO）、绝缘电阻（RISO）、RCD交流/直流跳闸电流与时间、L/N/PE模拟、CP（控制导引）状态（A/B/C/E/F）模拟、PP（proximitypilot）电阻测量等，可一站式完成充电线缆的电气安全与功能合规检测，无需额外搭配其他设备。
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪
2.智能操作与数据管理，提升测试效率
仪器配备7英寸TFT液晶显示屏（分辨率1280×800像素，24位色深），操作界面直观清晰，支持功能键与USB键盘双重控制，便于快速输入车牌号、发动机号等信息。内置热敏打印机，测试完成后可即时打印包含测试结果、设备信息、测试时间的合规报告，纸张宽度56.5mm，打印宽度48.0mm，满足现场报告留存需求。同时，仪器集成1000次测量数据存储功能，通过USB接口可将数据传输至PC，支持条码扫描枪连接快速录入信息，大幅提升批量测试与数据追溯效率。
3.坚固设计与环境适配，适配复杂工况
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪采用抗冲击外壳设计，主机防护等级达IP40，可防止直径≥1.0mm的固体异物侵入，适配充电站户外运维、车间生产检测等复杂环境。仪器工作温度范围为0℃-+40℃，储存温度为-30℃-+60℃，相对湿度最高80%（无冷凝），海拔适应能力达2000米，能在不同气候条件下稳定工作。整机尺寸为469×177×372mm，重量8.8kg，搭配标配的多种测量适配器（CEE16A/32A转Schuko、Camping转Schuko），可灵活对接不同类型充电线缆接口。
4.合规性保障，符合国际安全标准
仪器严格遵循多项国际安全与电磁兼容标准，包括测量控制设备EMC要求（EN61326-1）、低压配电系统电气安全标准（EN61557系列）、电动汽车导电充电系统通用要求（DINENIEC61851-1:2024-04）等，通过CE认证与校准证书加持，测试结果具备权威性与可追溯性。电气安全方面，仪器配备多规格熔断器（供电端1A/250V、FL400mA/600V、FCP100mA/700V），有效防止过载损坏，保障操作人员与设备安全。
1.保护导体接地连续性测试（RLO）
该测试旨在验证充电线缆保护导体（PE）的导通性能，避免接地失效引发触电风险。测试时，仪器根据模式2/3及PE连接状态输出对应测试电流：模式3线缆及模式2线缆（PE未连接）采用≥200mA（≤2Ω）的测试电流，模式2线缆（PE连接）采用≤3mA的测试电流，且均支持自动极性反转（先+后-），消除接触电阻带来的误差。仪器通过测量测试电流在PE导体上的电压降，结合欧姆定律计算电阻值，开路电压控制在6V以下，确保测试过程安全无风险，默认通过限值分别为≤0.3Ω（5m内）和≤0.5Ω（PE连接状态），可根据实际需求在0.1Ω-1Ω范围内调整。
2.绝缘电阻测试（RISO）
绝缘电阻是衡量充电线缆绝缘性能的关键指标，防止绝缘破损导致漏电事故。测试时，仪器向被测线缆施加250VDC或500VDC测试电压，通过高精度电路测量泄漏电流，结合欧姆定律推算绝缘电阻值，测试电流控制在1mA-2mA（@2kΩ）之间，确保既不损伤线缆绝缘层，又能精准捕捉绝缘缺陷。测量范围为0.10MΩ-19.99MΩ，默认通过限值为≥1MΩ（防护等级1），可根据线缆类型与标准要求灵活设置阈值，测试精度达±(5%+2位)，保障绝缘性能评估的准确性。
3.RCD跳闸特性测试
剩余电流保护器（RCD）是充电系统的核心安全部件，仪器可全面测试其交流/直流跳闸电流与跳闸时间，确保故障时快速切断电源。
交流跳闸测试：支持10mA、20mA、30mA三档测试电流（实际输出比标称值高5%），测试电流精度±1.0mA，跳闸时间测量范围10ms-500ms，分辨率1ms，可选择正弦波0°和180°极性测试，默认跳闸时间超过300ms判定为不合格，限值可设置为200ms、300ms或400ms。
直流跳闸测试（RDC-DD，符合IEC62955）：输出6mA直流电（允许超出标称值10%），电流精度±0.6mA，跳闸时间测量范围10ms-500ms，最大测试时间10s，超过10s未跳闸判定为不合格。
缓升测试：交流缓升电流从2mA步升至10/20/30mA（步长2mA），直流缓升电流从1.2mA步升至6mA（步长0.3mA），通过记录跳闸瞬间电流值评估RCD灵敏度，避免拒动或误动风险。
4.CP/PP功能测试
CP（控制导引）与PP（proximitypilot）是充电线缆的核心控制信号接口，其功能正常与否直接影响充电流程的顺畅性与安全性。
CP状态测试：仪器模拟充电过程中CP的不同工作状态（A-未使用、B-计费准备、C-主动充电、E-错误短路），测量CP信号的电压（±12V范围）、频率（940Hz-1040Hz）与占空比（8%-97%），根据IEC61851-1标准判定是否符合要求，电压或频率超出范围则判定为不合格，同时可显示最大充电电流编码。
PP电阻测试：测量充电枪/线缆的PP电流编码电阻值，范围10Ω-4.5kΩ，分辨率10Ω，精度±(10%+2位)，根据标准中电流编码电阻器要求判定是否合格，确保充电设备与车辆的电流匹配。
5.其他关键测试
电压测量：检测外部接地枪头处的交流电压（5V-270VAC），精度±(10%+2位)，超出207V-253VAC（±10%偏差）范围判定为不合格，避免电压异常影响充电安全。
保护导体泄露电流测试：采用差分法测量模式2线缆的泄露电流（0.30mA-19.99mA），测试电压230VAC±10%，分辨率0.01mA，精度±(5%+5位)，泄露电流超过3.5mA（保护等级1）判定为不合格，防止漏电引发安全隐患。
在充电站运维场景中，运维人员可携带该仪器对模式2和模式3充电桩的线缆进行定期检测，重点测试保护导体连续性、绝缘电阻与RCD跳闸特性，及时发现线缆老化、接地不良、RCD失效等安全隐患。仪器的自动测试序列可快速完成多项目检测，内置打印机即时输出报告，1000次数据存储功能便于后续追溯运维记录，符合充电站安全管理体系要求。
在电动汽车4S店检测场景中，该仪器可用于新车交付前的充电线缆合规性检测，以及售后维修中的线缆故障诊断。通过CP/PP功能测试，可快速判断充电线缆的控制信号是否正常，避免因线缆问题导致充电失败；绝缘电阻与泄露电流测试则能保障用户使用过程中的电气安全，提升品牌服务口碑。
在充电线缆生产质检场景中，该仪器可作为出厂检验的核心设备，对批量生产的模式2/3充电线缆进行全项目合规性测试。支持USB键盘与条码扫描枪连接，快速录入产品编号等信息，测试数据可批量导出至PC进行统计分析，生成质检报告，确保出厂产品符合国际标准，降低市场退货与安全风险。

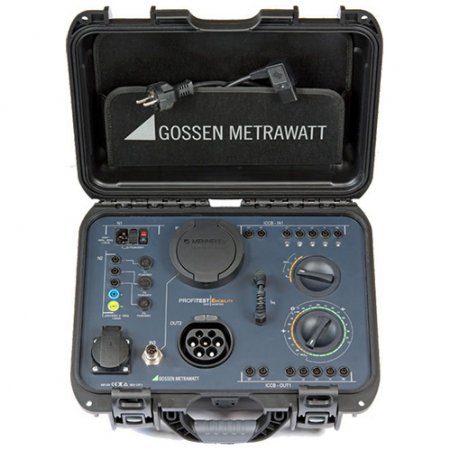

GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪
此外，该仪器还可应用于新能源汽车检测机构、电力监管部门等场景，为充电线缆的质量抽检、安全认证提供权威测试数据，助力规范电动汽车充电市场的安全秩序。
小编极仪银飞总结GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪以其全面的测试覆盖、精准的测量性能、便捷的操作设计与严苛的合规认证，成为电动汽车充电安全检测领域的专业利器。从充电线缆生产质检到充电站运维，从4S店售后到第三方检测，该仪器通过全流程的安全测试与数据追溯，为电动汽车充电环节的安全保驾护航。其深度适配模式2与模式3双场景需求，符合多项国际标准，既解决了传统测试设备功能单一、操作复杂的痛点，又满足了行业对充电安全日益严苛的要求。随着电动汽车产业的快速发展，充电安全已成为行业关注的核心，GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪将持续凭借技术优势，为全球电动汽车充电安全提供可靠支撑，助力行业高质量发展。
核心功能与特点
一键自动测试：支持模式2和模式3充电电缆，自动执行完整测试序列并显示结果，大幅提升效率。
关键安全测试：涵盖接地连续性、绝缘电阻、漏电保护器（RCD）跳闸时间等，全面评估线缆安全状态。
便携设计：电池供电，适合现场和移动使用，户外检测更方便。
直观操作：配备显示屏和功能键，操作简单，结果清晰易读。
适用场景
电动汽车充电站：用于安装验收、定期维护和故障排查。
汽车维修厂与车队管理：确保充电线缆安全，降低运营风险。
充电桩制造商与研发：用于产品研发、质量控制和故障分析。
产品背景
PROFITEST H+E CABLE由德国GMC-Instruments公司生产，是PROFITEST H+E系列的一部分，专为电动汽车充电基础设施设计，与同系列充电桩诊断仪（如PROFITEST H+E BASE）协同工作，提供全面的检测解决方案。
仪器核心特性：适配多场景的专业设计
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪的核心竞争力源于其针对充电线缆测试场景的深度优化，从功能配置到硬件设计，每一项特性都围绕“精准、高效、合规”展开。1.全场景测试覆盖，满足双模式需求
该仪器全面支持模式2（单相16A/250VAC）和模式3（单相/三相16A-32A/250V-480VAC）充电线缆测试，涵盖Type2型充电插头等主流接口类型。测试项目覆盖充电安全核心维度：保护导体接地连续性（RLO）、绝缘电阻（RISO）、RCD交流/直流跳闸电流与时间、L/N/PE模拟、CP（控制导引）状态（A/B/C/E/F）模拟、PP（proximitypilot）电阻测量等，可一站式完成充电线缆的电气安全与功能合规检测，无需额外搭配其他设备。
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪
仪器配备7英寸TFT液晶显示屏（分辨率1280×800像素，24位色深），操作界面直观清晰，支持功能键与USB键盘双重控制，便于快速输入车牌号、发动机号等信息。内置热敏打印机，测试完成后可即时打印包含测试结果、设备信息、测试时间的合规报告，纸张宽度56.5mm，打印宽度48.0mm，满足现场报告留存需求。同时，仪器集成1000次测量数据存储功能，通过USB接口可将数据传输至PC，支持条码扫描枪连接快速录入信息，大幅提升批量测试与数据追溯效率。
3.坚固设计与环境适配，适配复杂工况
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪采用抗冲击外壳设计，主机防护等级达IP40，可防止直径≥1.0mm的固体异物侵入，适配充电站户外运维、车间生产检测等复杂环境。仪器工作温度范围为0℃-+40℃，储存温度为-30℃-+60℃，相对湿度最高80%（无冷凝），海拔适应能力达2000米，能在不同气候条件下稳定工作。整机尺寸为469×177×372mm，重量8.8kg，搭配标配的多种测量适配器（CEE16A/32A转Schuko、Camping转Schuko），可灵活对接不同类型充电线缆接口。
4.合规性保障，符合国际安全标准
仪器严格遵循多项国际安全与电磁兼容标准，包括测量控制设备EMC要求（EN61326-1）、低压配电系统电气安全标准（EN61557系列）、电动汽车导电充电系统通用要求（DINENIEC61851-1:2024-04）等，通过CE认证与校准证书加持，测试结果具备权威性与可追溯性。电气安全方面，仪器配备多规格熔断器（供电端1A/250V、FL400mA/600V、FCP100mA/700V），有效防止过载损坏，保障操作人员与设备安全。
核心测试原理：精准检测的技术逻辑
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪的测试原理围绕充电线缆安全与功能核心指标展开，通过专业电路设计与信号处理技术，实现各测试项目的精准检测，具体原理如下：1.保护导体接地连续性测试（RLO）
该测试旨在验证充电线缆保护导体（PE）的导通性能，避免接地失效引发触电风险。测试时，仪器根据模式2/3及PE连接状态输出对应测试电流：模式3线缆及模式2线缆（PE未连接）采用≥200mA（≤2Ω）的测试电流，模式2线缆（PE连接）采用≤3mA的测试电流，且均支持自动极性反转（先+后-），消除接触电阻带来的误差。仪器通过测量测试电流在PE导体上的电压降，结合欧姆定律计算电阻值，开路电压控制在6V以下，确保测试过程安全无风险，默认通过限值分别为≤0.3Ω（5m内）和≤0.5Ω（PE连接状态），可根据实际需求在0.1Ω-1Ω范围内调整。
2.绝缘电阻测试（RISO）
绝缘电阻是衡量充电线缆绝缘性能的关键指标，防止绝缘破损导致漏电事故。测试时，仪器向被测线缆施加250VDC或500VDC测试电压，通过高精度电路测量泄漏电流，结合欧姆定律推算绝缘电阻值，测试电流控制在1mA-2mA（@2kΩ）之间，确保既不损伤线缆绝缘层，又能精准捕捉绝缘缺陷。测量范围为0.10MΩ-19.99MΩ，默认通过限值为≥1MΩ（防护等级1），可根据线缆类型与标准要求灵活设置阈值，测试精度达±(5%+2位)，保障绝缘性能评估的准确性。
3.RCD跳闸特性测试
剩余电流保护器（RCD）是充电系统的核心安全部件，仪器可全面测试其交流/直流跳闸电流与跳闸时间，确保故障时快速切断电源。
交流跳闸测试：支持10mA、20mA、30mA三档测试电流（实际输出比标称值高5%），测试电流精度±1.0mA，跳闸时间测量范围10ms-500ms，分辨率1ms，可选择正弦波0°和180°极性测试，默认跳闸时间超过300ms判定为不合格，限值可设置为200ms、300ms或400ms。
直流跳闸测试（RDC-DD，符合IEC62955）：输出6mA直流电（允许超出标称值10%），电流精度±0.6mA，跳闸时间测量范围10ms-500ms，最大测试时间10s，超过10s未跳闸判定为不合格。
缓升测试：交流缓升电流从2mA步升至10/20/30mA（步长2mA），直流缓升电流从1.2mA步升至6mA（步长0.3mA），通过记录跳闸瞬间电流值评估RCD灵敏度，避免拒动或误动风险。
4.CP/PP功能测试
CP（控制导引）与PP（proximitypilot）是充电线缆的核心控制信号接口，其功能正常与否直接影响充电流程的顺畅性与安全性。
CP状态测试：仪器模拟充电过程中CP的不同工作状态（A-未使用、B-计费准备、C-主动充电、E-错误短路），测量CP信号的电压（±12V范围）、频率（940Hz-1040Hz）与占空比（8%-97%），根据IEC61851-1标准判定是否符合要求，电压或频率超出范围则判定为不合格，同时可显示最大充电电流编码。
PP电阻测试：测量充电枪/线缆的PP电流编码电阻值，范围10Ω-4.5kΩ，分辨率10Ω，精度±(10%+2位)，根据标准中电流编码电阻器要求判定是否合格，确保充电设备与车辆的电流匹配。
5.其他关键测试
电压测量：检测外部接地枪头处的交流电压（5V-270VAC），精度±(10%+2位)，超出207V-253VAC（±10%偏差）范围判定为不合格，避免电压异常影响充电安全。
保护导体泄露电流测试：采用差分法测量模式2线缆的泄露电流（0.30mA-19.99mA），测试电压230VAC±10%，分辨率0.01mA，精度±(5%+5位)，泄露电流超过3.5mA（保护等级1）判定为不合格，防止漏电引发安全隐患。
核心技术参数汇总表
基于官方权威资料，以下表格整理了GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪的核心技术参数，直观呈现其性能边界：| 测试项目 | 测量范围 | 分辨率 | 测量精度（23℃±5℃，≤80%RH） | 关键参数 |
| 保护导体电阻（RLO） | 0.05Ω-10.00Ω（200mA测试）；0.1Ω-10.00Ω（3mA测试） | 0.01Ω；0.1Ω | ±(5%+2位)；±(5%+3位) | 测试电流：≥200mA/≤3mA，开路电压＜6V |
| 绝缘电阻（RISO） | 0.10MΩ-19.99MΩ | 0.1MΩ | ±(5%+2位) | 测试电压：250VDC/500VDC |
| RCD交流跳闸时间 | 10ms-500ms | 1ms | ±(5%+2位) | 测试电流：10.5mA/21mA/31.5mA |
| RCD直流跳闸时间（RDC-DD） | 10ms-500ms | 1ms | ±(5%+2位) | 测试电流：6mADC，最大测试时间10s |
| PP电阻 | 10Ω-4.5kΩ | 10Ω | ±(10%+2位) | 符合IEC61851-1电流编码要求 |
| 泄露电流（模式2） | 0.30mA-19.99mA | 0.01mA | ±(5%+5位) | 测试电压：230VAC±10% |
| 外部接地枪头电压 | 5VAC-270VAC | 1V | ±(10%+2位) | 合格范围：207V-253VAC |
典型应用场景：全链路充电安全保障
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪凭借全面的测试功能与环境适配性，已广泛应用于电动汽车充电全产业链的安全检测环节。在充电站运维场景中，运维人员可携带该仪器对模式2和模式3充电桩的线缆进行定期检测，重点测试保护导体连续性、绝缘电阻与RCD跳闸特性，及时发现线缆老化、接地不良、RCD失效等安全隐患。仪器的自动测试序列可快速完成多项目检测，内置打印机即时输出报告，1000次数据存储功能便于后续追溯运维记录，符合充电站安全管理体系要求。
在电动汽车4S店检测场景中，该仪器可用于新车交付前的充电线缆合规性检测，以及售后维修中的线缆故障诊断。通过CP/PP功能测试，可快速判断充电线缆的控制信号是否正常，避免因线缆问题导致充电失败；绝缘电阻与泄露电流测试则能保障用户使用过程中的电气安全，提升品牌服务口碑。
在充电线缆生产质检场景中，该仪器可作为出厂检验的核心设备，对批量生产的模式2/3充电线缆进行全项目合规性测试。支持USB键盘与条码扫描枪连接，快速录入产品编号等信息，测试数据可批量导出至PC进行统计分析，生成质检报告，确保出厂产品符合国际标准，降低市场退货与安全风险。
GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪
小编极仪银飞总结GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪以其全面的测试覆盖、精准的测量性能、便捷的操作设计与严苛的合规认证，成为电动汽车充电安全检测领域的专业利器。从充电线缆生产质检到充电站运维，从4S店售后到第三方检测，该仪器通过全流程的安全测试与数据追溯，为电动汽车充电环节的安全保驾护航。其深度适配模式2与模式3双场景需求，符合多项国际标准，既解决了传统测试设备功能单一、操作复杂的痛点，又满足了行业对充电安全日益严苛的要求。随着电动汽车产业的快速发展，充电安全已成为行业关注的核心，GOSSEN PROFITEST H+E CABLE电动汽车充电线缆测试仪将持续凭借技术优势，为全球电动汽车充电安全提供可靠支撑，助力行业高质量发展。
