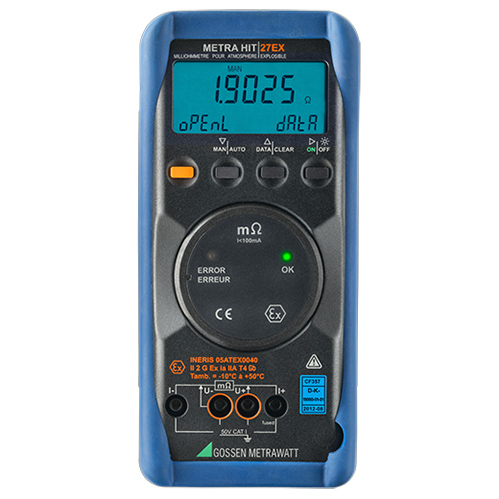

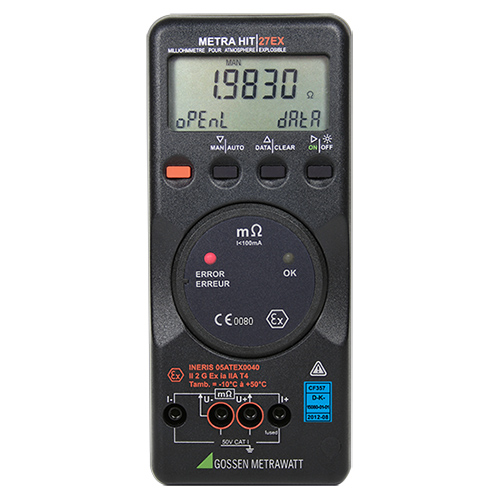

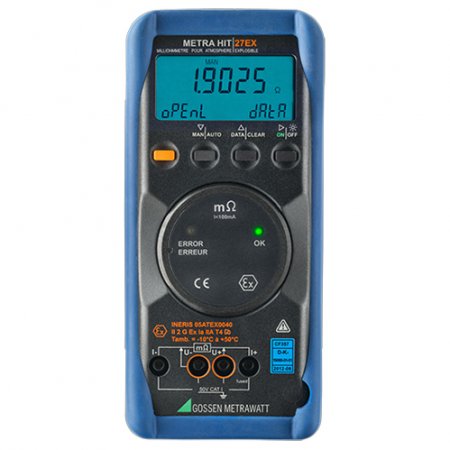

GOSSEN METRAHIT 27EX 防爆毫欧表
GOSSEN METRAHIT 27EX防爆毫欧表是德国GMC-Instruments集团专为潜在爆炸环境设计的高精度低电阻测量设备，凭借intrinsic安全型防爆设计、先进的开尔文四线测量技术与稳定的性能表现，成为航空航天、化工、工业制造等高危场景的核心计量工具。该仪器通过ExII2GExiaIIAT4Gb防爆认证（证书编号INERI05ATEX0040），符合IEC/EN61010-1、DINEN60079等多项国际标准，搭载4位高分辨率LCD显示，支持30m至30多量程测量，能精准捕捉微欧级电阻变化。其核心优势在于防爆性能与测量精度......
产品描述
GOSSEN METRAHIT 27EX防爆毫欧表是德国GMC-Instruments集团专为潜在爆炸环境设计的高精度低电阻测量设备，凭借intrinsic安全型防爆设计、先进的开尔文四线测量技术与稳定的性能表现，成为航空航天、化工、工业制造等高危场景的核心计量工具。该仪器通过ExII2GExiaIIAT4Gb防爆认证（证书编号INERI05ATEX0040），符合IEC/EN61010-1、DINEN60079等多项国际标准，搭载4¾位高分辨率LCD显示，支持30mΩ至30Ω多量程测量，能精准捕捉微欧级电阻变化。其核心优势在于防爆性能与测量精度的平衡，可在-10℃至+50℃的宽温环境下稳定工作，适配飞机燃料箱、化工车间、矿山设备等易爆环境的低电阻测量需求，为设备安全运行与质量管控提供可靠数据支撑。GOSSEN METRAHIT 27EX防爆毫欧表，是专为飞机燃油箱、化工管道这类易燃易爆环境设计的精密测量工具，核心功能是安全测量低值接触电阻，确保设备连接可靠，防止静电火花引发事故。
1.权威防爆认证，适配高危环境
作为防爆专用仪器，该设备通过INERIS颁发的ATEX防爆认证（证书编号INERI05ATEX0040），防爆等级为ExII2GExiaIIAT4Gb，属于intrinsic安全型设计，可在IIA类爆炸性气体环境中安全使用。仪器的外壳采用密封式结构，配合IP54防护等级，实现防尘与防溅水功能，能抵御工业现场的粉尘、潮湿等恶劣条件。供电系统采用4节Ex认证的1.5VAA电池，电池舱设计具备防爆密封特性，更换电池需在非爆炸环境中进行，避免操作过程中产生安全隐患。此外，仪器内置500mA/600V过载保险丝，当测量回路出现过载时自动熔断，进一步保障设备与操作人员安全。
GOSSEN METRAHIT 27EX防爆毫欧表
2.开尔文四线法，消除测量干扰
低电阻测量中，电缆电阻与接触电阻是影响精度的关键因素。GOSSEN METRAHIT 27EX采用经典的开尔文四线测量法，通过分离的电流端子（I+、I–）与电压端子（U+、U–）实现测量回路与信号回路的独立分离。测量时，仪器向被测电阻输出恒定测试电流，同时通过专用电压端子精准采集被测电阻两端的电压降，再根据欧姆定律（R=U/I）计算电阻值。这种设计能有效抵消电缆电阻、接触电阻带来的误差，尤其适合30mΩ以下的微欧级测量，确保在飞机bonding检测、接地连续性测试等场景中获得精准结果。
3.智能功能设计，提升测量效率
仪器搭载多项实用功能，优化测量流程。具备自动与手动量程切换模式，自动量程可根据被测电阻值智能选择最佳量程，手动量程则满足固定量程的精准测量需求。内置热电压自动补偿功能，在30mΩ和300mΩ低量程下，能自动抵消材料温差产生的热电压干扰，确保测量数据稳定。数据存储方面，仪器支持1200组测量值存储，搭配红外接口或USB-HIT适配器，可将数据导出至PC，通过METRAwin10软件进行分析与报告生成，满足ISO9001质量体系的数据追溯要求。此外，LCD屏幕配备背景照明与过载指示，绿色OKLED与红色ERRORLED分别提示测量正常与连接故障，便于现场快速判断测量状态。
4.宽温稳定运行，适应复杂工况
GOSSEN METRAHIT 27EX的工作温度范围为-10℃至+50℃，存储温度范围（不含电池）为-25℃至+70℃，能适应航空、化工等行业的户外与车间温差环境。仪器的核心元器件采用低温漂设计，在0℃至+40℃的精度范围内，固有误差控制在±(1%读数+10d)以内，温度变化对测量精度的影响仅为±(1%读数+10d)/10K，确保在不同温度条件下的测量一致性。
注：参考条件为环境温度+23℃±2K、相对湿度40%~60%、电池电压5.0V±0.1V；d为读数位数。
1.开尔文四线法：消除回路干扰
低电阻测量中，电缆电阻（通常为毫欧级）与接触电阻（取决于接头状态）会直接叠加在被测电阻值上，导致测量偏差。GOSSEN METRAHIT 27EX将测量回路拆分为“电流回路”与“电压回路”：电流回路通过I+、I–端子向被测电阻输出恒定直流电流（10mA或100mA，根据量程自动切换），确保测试电流的稳定性；电压回路通过U+、U–端子采集被测电阻两端的电压降，该端子采用高输入阻抗设计，几乎不消耗测试电流，因此采集到的电压仅与被测电阻相关，不受电缆与接触电阻影响。仪器内部的信号处理模块将电压信号转换为数字量，通过欧姆定律计算出被测电阻值，最终在LCD屏幕上显示。
2.热电压补偿：抵消环境干扰
当测量回路中存在不同金属材质的接头时，温度差异会产生热电压（通常为微伏级），在低量程测量中（如30mΩ、300mΩ），这种热电压会对测量结果造成显著干扰。GOSSEN METRAHIT 27EX内置热电压自动补偿功能，仪器开机后会自动检测测量回路中的热电压值，并存储为补偿基准；测量过程中，实时将采集到的总电压值减去热电压基准，从而得到仅由被测电阻产生的电压降，确保测量精度。补偿功能激活时，屏幕会显示“ZERO”符号，提示已完成热电压平衡。
3.量程切换与信号处理
仪器搭载自动量程切换电路，根据被测电阻的大小智能选择最佳量程：当测量值超过当前量程的90%时，自动切换至更高量程；当测量值低于当前量程的10%时，自动切换至更低量程，确保测量始终处于最高分辨率状态。信号处理方面，采用16位ADC模数转换器，配合数字滤波算法，将模拟电压信号转换为4¾位数字量（最大30999步），分辨率可达0.01mΩ，能精准捕捉低电阻的细微变化。此外，仪器内置石英时钟，存储的测量值会附带时间戳，便于数据追溯与分析。
1.航空航天：飞机防爆区域电阻检测
飞机的燃料箱、发动机舱等区域属于潜在爆炸环境，需定期进行Bonding检测（等电位连接电阻测量）与防雷电阻测试，确保静电及时释放，避免火花引发爆炸。GOSSEN METRAHIT 27EX的Ex防爆认证与IP54防护等级，使其能在这些区域安全使用。技术人员使用KC27开尔文探针（标配附件）穿透飞机表面的氧化层，通过开尔文四线法测量连接处的接触电阻，确保电阻值低于安全阈值。仪器的便携设计（约380g）与电池供电模式，便于在飞机机身各处移动测量，数据存储功能可记录每一个检测点的数值，生成合规报告。
2.化工行业：爆炸环境设备校准
化工车间的反应釜、管道、储罐等设备，常处于易燃易爆气体环境中，其接地连续性、设备连接电阻的测量直接关系到生产安全。GOSSEN METRAHIT 27EX可在这些场景中测量设备的接地电阻、焊接部位接触电阻，以及熔断器、电缆的导体电阻。仪器的防爆设计避免了测量过程中产生点火源，100mA的测试电流能确保低电阻测量的灵敏度，而IP54防护等级可抵御车间的粉尘与溅水。测量完成后，通过USB-HIT适配器将数据上传至PC，借助METRAwin10软件生成符合ISO9001标准的校准报告，满足行业安全审核要求。
3.工业制造：接地与连接电阻测试
在矿山、石油开采等行业的设备生产中，接地系统的可靠性至关重要。GOSSEN METRAHIT 27EX可用于等电位连接系统的接地连续性测试，测量设备外壳与接地极之间的电阻，确保故障电流能快速导入大地。此外，该仪器还可测试变压器、线圈、小型电动机的绕组电阻，以及PCB板、厚膜电路的布线电阻，帮助生产企业把控产品质量。仪器的手动量程模式可固定在3Ω或30Ω量程，适合批量产品的快速检测，提升生产效率。
4.电子制造：低电阻元器件检验
电子制造业中，继电器、接触器的接触电阻，熔断器的电阻值，以及大电流电路的导体电阻，直接影响产品的性能与可靠性。GOSSEN METRAHIT 27EX的30mΩ量程分辨率达0.01mΩ，能精准测量这些低电阻元器件。仪器的热电压补偿功能避免了元器件引脚与测试探头之间的温差干扰，数据存储功能可记录每一批次产品的测量数据，便于质量追溯。搭配HC30硬质便携箱（标配），可方便地在生产车间与实验室之间移动，满足多场景测量需求。
使用前需检查仪器的防爆认证标识、电池状态与外壳密封性，确保无破损、松动。在爆炸环境中操作时，严禁打开电池舱或拆卸仪器；如需更换电池，需将仪器转移至非爆炸环境，使用Ex认证的专用电池（型号BAT27），安装时确保正负极正确，拧紧电池舱螺丝。测量时，优先使用标配的KC4开尔文夹或KC27开尔文探针，确保测试探头与被测件紧密接触，避免接触不良导致的测量误差。启动仪器后，建议先进行零点校准，尤其是在低量程测量时，可进一步提升精度。
2.校准与维护建议
仪器附带DAkkS校准证书，确保量值可追溯至国际标准。建议每年进行一次专业校准，若频繁在恶劣环境中使用，可缩短至6个月一次，校准需由具备资质的实验室完成，校准后更新校准证书与校准日期。日常维护方面，用干燥软布擦拭仪器外壳与探头，避免使用腐蚀性清洁剂；长期不使用时，需取出电池，防止电池漏液损坏仪器。仪器的质保期为3年（非人为原因），若出现故障，需联系官方授权服务中心维修，切勿自行拆卸，以免破坏防爆结构。
GOSSEN METRAHIT 27EX防爆毫欧表
3.附件搭配与拓展

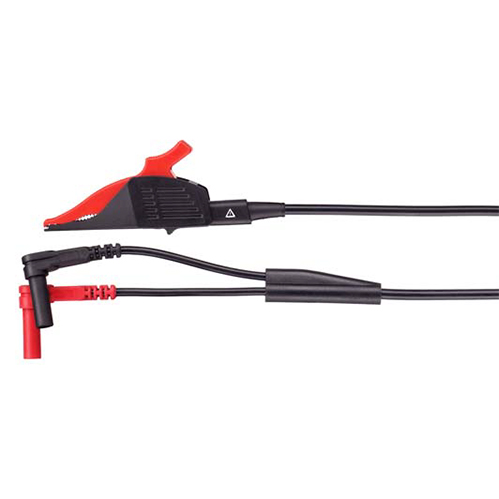

GOSSEN METRAHIT 27EX的标配附件包括KC4开尔文夹、KC27开尔文探针、HC30硬质便携箱、Ex认证电池等，能满足大部分基础测量需求。如需拓展功能，可选择USB-Pack套装（含USB-HIT适配器、USB线与METRAwin10软件），实现数据快速导出与分析；HitBagCordura腰带袋（型号Z115A）便于现场携带，保护仪器免受碰撞。针对特殊场景，可选购KS17-S电缆组（1000V/CATII），适用于高压环境下的低电阻测量。
小编极仪银飞总结GOSSEN METRAHIT 27EX防爆毫欧表以其权威的防爆认证、精准的开尔文四线测量技术、丰富的实用功能，成为潜在爆炸环境中低电阻测量的可靠选择。从航空航天的Bonding检测到化工行业的安全校准，从工业接地测试到电子元器件检验，该仪器凭借宽温适应性、高稳定性与便捷操作，为多个高危行业提供了合规、高效的计量解决方案。其深度优化的防爆设计与测量精度，既保障了操作人员的安全，又确保了数据的准确性与可追溯性，契合现代工业对安全与质量的双重追求。随着各行业对防爆计量设备要求的不断提升，GOSSEN METRAHIT 27EX将持续在高危环境测量领域发挥核心作用，为设备安全运行与行业高质量发展提供坚实支撑。
核心功能与应用
主要用途：测量飞机燃油箱内侧接触电阻、飞机蒙皮防雷测试、化工管道搭接电阻等，确保电气连续性。
安全特性：本质安全防爆设计（ATEX认证Ex II 2G EEx ia IIA T4），可在易燃易爆环境中安全使用。
关键技术参数
测量范围：30mΩ、300mΩ、3Ω、30Ω（自动量程）。
分辨率：最高10µΩ（0.01mΩ）。
测量方法：四线制开尔文连接，消除导线电阻影响，精度高。
显示：4¾位LCD，带红绿指示灯显示接触质量。
电源：内置8节可充电NiMH电池，通过Ex认证，安全可靠。
防护等级：IP54防尘防水，坚固耐用。
配件与认证
标配：KC27开尔文探针、KC4开尔文夹、防护橡胶套、硬质便携箱。
认证：ATEX防爆认证、DAkkS校准证书，符合国际安全标准。
使用注意事项
禁止：在易爆环境中打开外壳或使用非标配电池。
适用环境：工作温度-20℃~+50℃，存储温度-40℃~+70℃。
仪器核心特性：防爆与精准的双重保障
GOSSEN METRAHIT 27EX防爆毫欧表的核心竞争力源于其针对防爆场景的深度优化设计，从安全认证到测量技术，每一项特性都围绕高危环境的使用需求展开。1.权威防爆认证，适配高危环境
作为防爆专用仪器，该设备通过INERIS颁发的ATEX防爆认证（证书编号INERI05ATEX0040），防爆等级为ExII2GExiaIIAT4Gb，属于intrinsic安全型设计，可在IIA类爆炸性气体环境中安全使用。仪器的外壳采用密封式结构，配合IP54防护等级，实现防尘与防溅水功能，能抵御工业现场的粉尘、潮湿等恶劣条件。供电系统采用4节Ex认证的1.5VAA电池，电池舱设计具备防爆密封特性，更换电池需在非爆炸环境中进行，避免操作过程中产生安全隐患。此外，仪器内置500mA/600V过载保险丝，当测量回路出现过载时自动熔断，进一步保障设备与操作人员安全。
GOSSEN METRAHIT 27EX防爆毫欧表
低电阻测量中，电缆电阻与接触电阻是影响精度的关键因素。GOSSEN METRAHIT 27EX采用经典的开尔文四线测量法，通过分离的电流端子（I+、I–）与电压端子（U+、U–）实现测量回路与信号回路的独立分离。测量时，仪器向被测电阻输出恒定测试电流，同时通过专用电压端子精准采集被测电阻两端的电压降，再根据欧姆定律（R=U/I）计算电阻值。这种设计能有效抵消电缆电阻、接触电阻带来的误差，尤其适合30mΩ以下的微欧级测量，确保在飞机bonding检测、接地连续性测试等场景中获得精准结果。
3.智能功能设计，提升测量效率
仪器搭载多项实用功能，优化测量流程。具备自动与手动量程切换模式，自动量程可根据被测电阻值智能选择最佳量程，手动量程则满足固定量程的精准测量需求。内置热电压自动补偿功能，在30mΩ和300mΩ低量程下，能自动抵消材料温差产生的热电压干扰，确保测量数据稳定。数据存储方面，仪器支持1200组测量值存储，搭配红外接口或USB-HIT适配器，可将数据导出至PC，通过METRAwin10软件进行分析与报告生成，满足ISO9001质量体系的数据追溯要求。此外，LCD屏幕配备背景照明与过载指示，绿色OKLED与红色ERRORLED分别提示测量正常与连接故障，便于现场快速判断测量状态。
4.宽温稳定运行，适应复杂工况
GOSSEN METRAHIT 27EX的工作温度范围为-10℃至+50℃，存储温度范围（不含电池）为-25℃至+70℃，能适应航空、化工等行业的户外与车间温差环境。仪器的核心元器件采用低温漂设计，在0℃至+40℃的精度范围内，固有误差控制在±(1%读数+10d)以内，温度变化对测量精度的影响仅为±(1%读数+10d)/10K，确保在不同温度条件下的测量一致性。
核心技术参数：精准测量的硬实力
以下表格基于官方技术资料，整理了GOSSEN METRAHIT 27EX的关键技术参数，直观呈现其测量能力与性能边界：| 测量参数 | 具体指标 |
| 测量量程 | 30mΩ、300mΩ、3Ω、30Ω（4档量程） |
| 分辨率 | 30mΩ量程：0.01mΩ；300mΩ量程：0.01mΩ；3Ω量程：0.1mΩ；30Ω量程：1mΩ |
| 测试电流 | 30mΩ/300mΩ量程：100mA；3Ω/30Ω量程：10mA |
| 开路电压 | 4~6V |
| 固有误差（参考条件） | 30mΩ：±(2%读数+20d)；300mΩ：±(1%读数+20d)；3Ω/30Ω：±(1%读数+10d) |
| 过载能力 | ±0.6V，持续过载时内置保险丝熔断（500mA/600VAC） |
| 数据存储 | 最大1200组测量值，带时间戳 |
| 接口类型 | 双向红外接口，支持USB-HIT适配器（红外转USB） |
| 供电方式 | 4节1.5VAAEx认证电池（可充电NiMH电池） |
| 电池续航 | 100mA测量模式：>500次测量；10mA测量模式：>800次测量 |
| 防护等级 | IP54（防尘、防溅水） |
| 防爆等级 | ExII2GExiaIIAT4Gb |
| 外形尺寸 | 84mm×195mm×35mm |
| 重量（含电池） | 约380g（不含橡胶保护套） |
测试原理：低电阻测量的技术逻辑
GOSSEN METRAHIT 27EX的测量核心基于“恒定电流-电压测量法”，结合开尔文四线结构与热电压补偿技术，实现低电阻的精准测量，具体原理如下：1.开尔文四线法：消除回路干扰
低电阻测量中，电缆电阻（通常为毫欧级）与接触电阻（取决于接头状态）会直接叠加在被测电阻值上，导致测量偏差。GOSSEN METRAHIT 27EX将测量回路拆分为“电流回路”与“电压回路”：电流回路通过I+、I–端子向被测电阻输出恒定直流电流（10mA或100mA，根据量程自动切换），确保测试电流的稳定性；电压回路通过U+、U–端子采集被测电阻两端的电压降，该端子采用高输入阻抗设计，几乎不消耗测试电流，因此采集到的电压仅与被测电阻相关，不受电缆与接触电阻影响。仪器内部的信号处理模块将电压信号转换为数字量，通过欧姆定律计算出被测电阻值，最终在LCD屏幕上显示。
2.热电压补偿：抵消环境干扰
当测量回路中存在不同金属材质的接头时，温度差异会产生热电压（通常为微伏级），在低量程测量中（如30mΩ、300mΩ），这种热电压会对测量结果造成显著干扰。GOSSEN METRAHIT 27EX内置热电压自动补偿功能，仪器开机后会自动检测测量回路中的热电压值，并存储为补偿基准；测量过程中，实时将采集到的总电压值减去热电压基准，从而得到仅由被测电阻产生的电压降，确保测量精度。补偿功能激活时，屏幕会显示“ZERO”符号，提示已完成热电压平衡。
3.量程切换与信号处理
仪器搭载自动量程切换电路，根据被测电阻的大小智能选择最佳量程：当测量值超过当前量程的90%时，自动切换至更高量程；当测量值低于当前量程的10%时，自动切换至更低量程，确保测量始终处于最高分辨率状态。信号处理方面，采用16位ADC模数转换器，配合数字滤波算法，将模拟电压信号转换为4¾位数字量（最大30999步），分辨率可达0.01mΩ，能精准捕捉低电阻的细微变化。此外，仪器内置石英时钟，存储的测量值会附带时间戳，便于数据追溯与分析。
典型应用场景：防爆环境的精准计量解决方案
GOSSEN METRAHIT 27EX凭借防爆特性与精准测量能力，在多个高危行业中发挥核心作用，以下为典型应用场景：1.航空航天：飞机防爆区域电阻检测
飞机的燃料箱、发动机舱等区域属于潜在爆炸环境，需定期进行Bonding检测（等电位连接电阻测量）与防雷电阻测试，确保静电及时释放，避免火花引发爆炸。GOSSEN METRAHIT 27EX的Ex防爆认证与IP54防护等级，使其能在这些区域安全使用。技术人员使用KC27开尔文探针（标配附件）穿透飞机表面的氧化层，通过开尔文四线法测量连接处的接触电阻，确保电阻值低于安全阈值。仪器的便携设计（约380g）与电池供电模式，便于在飞机机身各处移动测量，数据存储功能可记录每一个检测点的数值，生成合规报告。
2.化工行业：爆炸环境设备校准
化工车间的反应釜、管道、储罐等设备，常处于易燃易爆气体环境中，其接地连续性、设备连接电阻的测量直接关系到生产安全。GOSSEN METRAHIT 27EX可在这些场景中测量设备的接地电阻、焊接部位接触电阻，以及熔断器、电缆的导体电阻。仪器的防爆设计避免了测量过程中产生点火源，100mA的测试电流能确保低电阻测量的灵敏度，而IP54防护等级可抵御车间的粉尘与溅水。测量完成后，通过USB-HIT适配器将数据上传至PC，借助METRAwin10软件生成符合ISO9001标准的校准报告，满足行业安全审核要求。
3.工业制造：接地与连接电阻测试
在矿山、石油开采等行业的设备生产中，接地系统的可靠性至关重要。GOSSEN METRAHIT 27EX可用于等电位连接系统的接地连续性测试，测量设备外壳与接地极之间的电阻，确保故障电流能快速导入大地。此外，该仪器还可测试变压器、线圈、小型电动机的绕组电阻，以及PCB板、厚膜电路的布线电阻，帮助生产企业把控产品质量。仪器的手动量程模式可固定在3Ω或30Ω量程，适合批量产品的快速检测，提升生产效率。
4.电子制造：低电阻元器件检验
电子制造业中，继电器、接触器的接触电阻，熔断器的电阻值，以及大电流电路的导体电阻，直接影响产品的性能与可靠性。GOSSEN METRAHIT 27EX的30mΩ量程分辨率达0.01mΩ，能精准测量这些低电阻元器件。仪器的热电压补偿功能避免了元器件引脚与测试探头之间的温差干扰，数据存储功能可记录每一批次产品的测量数据，便于质量追溯。搭配HC30硬质便携箱（标配），可方便地在生产车间与实验室之间移动，满足多场景测量需求。
使用与维护：保障仪器长期稳定运行
1.操作流程规范使用前需检查仪器的防爆认证标识、电池状态与外壳密封性，确保无破损、松动。在爆炸环境中操作时，严禁打开电池舱或拆卸仪器；如需更换电池，需将仪器转移至非爆炸环境，使用Ex认证的专用电池（型号BAT27），安装时确保正负极正确，拧紧电池舱螺丝。测量时，优先使用标配的KC4开尔文夹或KC27开尔文探针，确保测试探头与被测件紧密接触，避免接触不良导致的测量误差。启动仪器后，建议先进行零点校准，尤其是在低量程测量时，可进一步提升精度。
2.校准与维护建议
仪器附带DAkkS校准证书，确保量值可追溯至国际标准。建议每年进行一次专业校准，若频繁在恶劣环境中使用，可缩短至6个月一次，校准需由具备资质的实验室完成，校准后更新校准证书与校准日期。日常维护方面，用干燥软布擦拭仪器外壳与探头，避免使用腐蚀性清洁剂；长期不使用时，需取出电池，防止电池漏液损坏仪器。仪器的质保期为3年（非人为原因），若出现故障，需联系官方授权服务中心维修，切勿自行拆卸，以免破坏防爆结构。
GOSSEN METRAHIT 27EX防爆毫欧表
GOSSEN METRAHIT 27EX的标配附件包括KC4开尔文夹、KC27开尔文探针、HC30硬质便携箱、Ex认证电池等，能满足大部分基础测量需求。如需拓展功能，可选择USB-Pack套装（含USB-HIT适配器、USB线与METRAwin10软件），实现数据快速导出与分析；HitBagCordura腰带袋（型号Z115A）便于现场携带，保护仪器免受碰撞。针对特殊场景，可选购KS17-S电缆组（1000V/CATII），适用于高压环境下的低电阻测量。
小编极仪银飞总结GOSSEN METRAHIT 27EX防爆毫欧表以其权威的防爆认证、精准的开尔文四线测量技术、丰富的实用功能，成为潜在爆炸环境中低电阻测量的可靠选择。从航空航天的Bonding检测到化工行业的安全校准，从工业接地测试到电子元器件检验，该仪器凭借宽温适应性、高稳定性与便捷操作，为多个高危行业提供了合规、高效的计量解决方案。其深度优化的防爆设计与测量精度，既保障了操作人员的安全，又确保了数据的准确性与可追溯性，契合现代工业对安全与质量的双重追求。随着各行业对防爆计量设备要求的不断提升，GOSSEN METRAHIT 27EX将持续在高危环境测量领域发挥核心作用，为设备安全运行与行业高质量发展提供坚实支撑。
