ZX1378系列直流偏置电流源

ZX1378系列直流偏置电流源 是新推出来的好东西,有了 ZX1378M直流偏置电流源以后,测试工程师们可以通过标准配置自带的RS232C接口方便的与外部LCR表连接。最多可以叠加八台ZX1378S 测试仪 ,输出电流达225A,同时输出电压高达11V。ZX1378MX 直流偏置电流源 是内建高频LCR 数字电桥 和0~25A直流偏置电流源的电桥偏流一体机,也可以与ZX1378S联机扩展电流。 银飞 有现货的 ZX1378S直流偏置电流源 是单台0~25A直流偏置电流源,S代表从机,需要与ZX1378M或ZX1378MX联机才......

产品描述

ZX1378系列直流偏置电流源是新推出来的好东西,有了ZX1378M直流偏置电流源以后,测试工程师们可以通过标准配置自带的RS232C接口方便的与外部LCR表连接。最多可以叠加八台ZX1378S测试仪,输出电流达225A,同时输出电压高达11V。ZX1378MX直流偏置电流源是内建高频LCR数字电桥和0~25A直流偏置电流源的电桥偏流一体机,也可以与ZX1378S联机扩展电流。银飞有现货的ZX1378S直流偏置电流源是单台0~25A直流偏置电流源,S代表从机,需要与ZX1378M或ZX1378MX联机才能使用。下面上图片和技术规格表格。

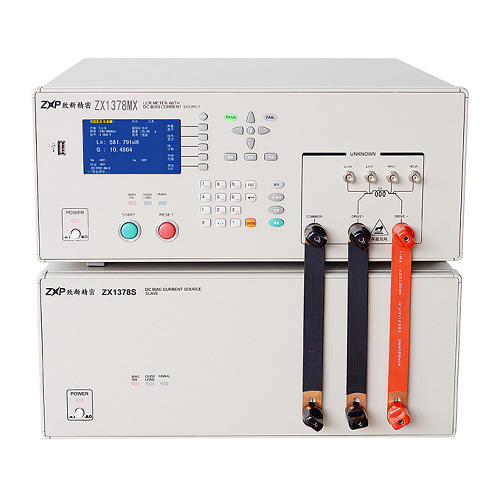

ZX1378系列直流偏置电流源

ZX1378系列直流偏置电流源优点
● 提供单台0-25A恒流输出
● 最多支持8台从机,最大225A恒流输出
● 过载报警指示并切断输出
● 0.25mA精细的电流步进
● 0Hz-2MHz频率响应
● 单一电流、步进扫描两种电流输出方式
● 图形化操作,中英文界面
● 可通过RS232C接口用SCPI指令受控于外部LCR表,银飞有现货。

ZX1378系列直流偏置电流源配置和选件
● ZX1378M 最大25A, 直流偏置电流源主机
● ZX1378MX 最大25A, 电桥偏流一体机
● ZX1378S 最大25A, 直流偏置电流源从机

技术参数

型号

ZX1378M

ZX1378MX

ZX1378S

显示

4.3" LCD

4.3" LCD

LED指示灯

操作

实体按键+脚控开关

实体按键+脚控开关

受控于主机

支持测量频率

0Hz-2MHz

电流范围

0-25A

0-25A

单台25A,可叠加8台,共225A

电流

量程

0mA-1.000A

1.000A-5.000A

5.0A-225A

步进

0.25mA

1.25mA

6.25mA*N(联机台数)

扫描调整时间

4ms-3600s

10ms-3600s

20ms-3600s

最大输出电压

11V(所有电流情况下均可输出11V电压!!!

最大允许直流电阻

Rmax=Vmax/I (Ω)(Rmax的计算请参照用户手册说明)

最大允许电感量

Lmax=Vmax/(di/dt) (mH)(Lmax的计算请参照用户手册说明)

量程方式

自动

启动及停止控制方式

START/STOP实体按键、4种脚控、总线

连续加载最大电流时间

保守2-3h,不间断输出

功能

仪器故障自检;99组自定义文件管理;中英双语;SCPI指令集

接口

RS232、SlaverLink

SlaverLink

体积(WxHxD)

430mmx178mmx465mm

重量(净重)

19kg


ZX1378MX电桥功能参数

型号

ZX1378MX电桥功能参数

测试频率

50Hz~200kHz,1.2万多个频率点

测试参数

C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P

测试电平

10mV-2Vrms

基本准确度

0.05% 精度表为准

测试速度

快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率)

|Z|,R,  X

0.01 mΩ ~ 99.9999MΩ

|Y|,G,B

0.00001μS~99.9999S

C

0.00001pF~9.99999F

D

0.00001~9.99999

DCR

0.01mΩ~99.9999MΩ

L

0.00001μH~99999.9H

Q

0.01~99999.9

θ(RAD)

-3.14159~3.14159

θ(DEG)

-179.999 °~179.999°

Δ%

-99.999%~99.999%

信号源输出阻抗

30Ω、100Ω、10/CC

量程方式

自动、保持

触发方式

内部、手动、自动、外部、总线

校准功能

开路/短路,全频清零、点频清零

等效电路

串联、并联

比较器

三档分选,BIN0~BIN2

PASS、HI、LOW(PASS/FAIL LED显示)


ZX1375Y02

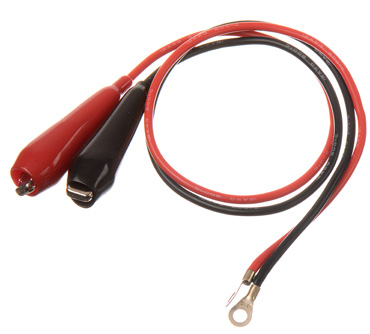

ZX1375Y02最大50A叠加电流测试电缆

ZX1375Y02

ZX1375Y01



ZX1375Y01,看图,有图有真相。
ZX1375Y01

ZX27Y01 DB25

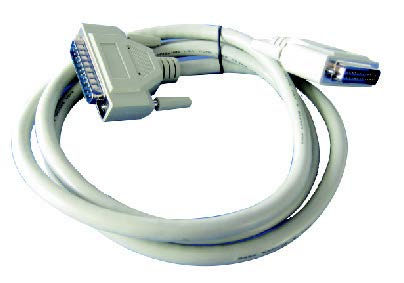

ZX27Y01 DB25变压器扫描盒控制电缆也叫扫描盒SCANNER连接线。专用的线缆抗干扰强,寿命长,可靠性高。价格不贵,100元单价含13%增值税专用发票和运费。

ZX27Y01

ZX378SY01

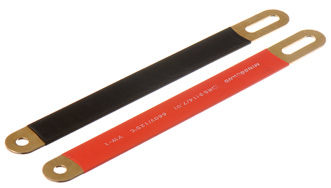

ZX378SY01从机电流扩展棒

ZX378SY01

ZX28Y11

ZX28Y11四端开尔文测试电缆 ,银飞电子大量现货。

ZX28Y11
