致新精密ZX2789Y4变压器扫描盒

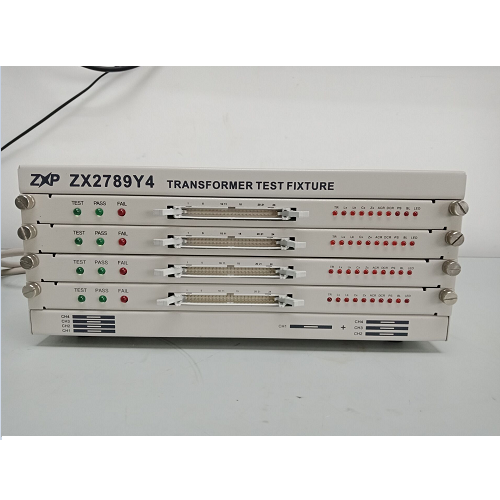

致新精密ZX2789Y4变压器扫描盒是国内的创新产品。现如今国内的自主产品越来越多,随着市场的需求,工程师也在不断地更新产品。今天想给大家介绍一下该产品。我们可以看到外观来说从下往上,分别是通道1(CH1)、通道2(CH2)、通道3(CH3)、通道4(CH4)。
致新精密ZX2789Y4

致新精密ZX2789Y4变压器扫描盒图标出了扫描盒的通道板引脚顺序:ZX2789Y4扫描盒通道板,通道板插座上的C1脚对应治具的1脚,C2脚对应治具的2脚,依此类推,C24对应治具的24脚,最后一列为空脚。ZX2789Y4系列后面板示意图如图7-12所示。ZX2789Y4后面板各部分功能如下所示:CYLINDER:电磁阀驱动控制端口,输出电压为24V。CYLINDER1采用扫描盒内部输,出的24V电源。如果客户要用CYLINDER2、CYLINDER3、CYLINDER4,请提供外部24V电源。FOOT.C:脚踏开关输入端口,用于连接脚踏开关。SCANNER:控制信号端口,用致新精密专用电缆将扫描盒SCANNER接口与变压器综,合测试仪SCANNER接口相连接,测试信号输入口:将夹具盒输出口与测试信号输入口相连接。扫描盒HANDLER口:可输出各通道的PASS、FAIL、EOC,可连接外部触发信号和Reset信号,6.+24VDC:外部24V电源输入端口。7.3.3ZX2789Y4HANDLER扫描盒ZX2789Y4HANDLER口可以分通道输出每个通道的PASS、FAIL及EOC信号。具体如下引脚编号信号名信号方向描述1输出通道1测试完成信号,开集电极输出,Ch2Pass输出通道2合格信号,开集电极输出Ch2Fail输出通道2不合格信号,开集电极输出。Ch2Eoc输出通道2测试完成信号,开集电极输出,Ch3Pass输出通道3合格信号,开集电极输出。Ch3Fail输出通道3不合格信号,开集电极输出。输出通道3测试完成信,开集电极输出,输出通道4合格信号,开集电极输出,通道4不合格信号,开集电极输出12Ch4Eoc输出通道4测试完成信号,开集电极输出保留,BUSY输出仪器是否处于扫描测试状态,开集电极输出4个通道整体不合信号,开集电极输出4个通道整体合格信号,开集电极输出。更多的详细信息,请咨询银飞电子。
文章来源于ZXP致新精密
