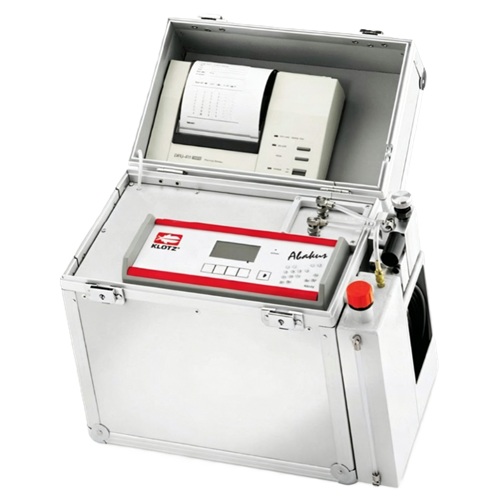

德国KLOTZ ABAKUS MOBIL FLUID系列 油液颗粒计数器
产品描述
在液压系统、润滑系统及燃油动力装置的日常运维中，油液污染度是直接影响设备可靠性与使用寿命的核心指标。德国KLOTZ ABAKUS MOBIL FLUID系列油液颗粒计数器正是针对这一需求设计的便携式颗粒分析系统，用于快速测定液压油、润滑油、柴油、煤油及其他透明液体中的固体颗粒污染程度。
该系列产品由德国MarkusKlotzGmbH公司研发制造，该公司自1992年起专注于颗粒计数器的开发与生产，在液压油、柴油和煤油的污染检测领域积累了超过三十年的技术经验。ABAKUS MOBIL FLUID系列采用激光传感器技术与双活塞泵系统，能够独立于入口压力和油液粘度稳定工作，适用于实验室分析、在线监测和现场移动检测等多种场景。
产品主要应用于以下领域：
液压系统的污染控制（瓶式取样或压力管线取样）
柴油和煤油的清洁度测试
传动油及其他工业油液的污染监测
冲洗设备的残留污染物检测
产品核心功能与技术原理
激光传感器技术
ABAKUS MOBIL FLUID系列的核心检测元件是LDS系列激光传感器。设备根据不同的检测需求可配置不同类型的传感器：
传感器型号 | 流量 | 测量范围 | 最大浓度 | 典型用途 |
LDS45/50 | 30ml/min | 4-100µm | 60,000p/ml | 油液污染控制 |
LDS30/30 | 20ml/min | 1-400µm | 200,000p/ml | 柴油/煤油检测 |
LDS1/1 | 50ml/min | 5-500µm | 4,000p/ml | 清洗槽监测、高流量需求 |
激光传感器的工作原理基于光阻法（遮光法）：当液体中的颗粒通过激光光束检测区域时，会遮挡部分光线，造成光电探测器接收到的光信号发生变化。传感器通过分析这种信号变化的幅度和数量，计算出颗粒的尺寸和数量。LDS系列传感器具备高重现性和良好的分辨率。
双活塞泵系统（DPS）
设备集成的双活塞泵系统是另一项核心技术。该泵系统由KLOTZ公司专门为颗粒计数仪器开发，具有以下特点：
独立于入口压力工作：无论取样点的压力如何波动，泵都能保持稳定的流量
不受粘度影响：可测量高粘度油液，最大粘度可达1500mm²/s
无需空行程：可实现快速连续测量，大幅提升大批量样品的检测效率
气泡抑制：通过高压供油方式有效抑制气泡引起的测量误差
颗粒计数与分级
设备可将颗粒数量按32个尺寸等级进行显示、打印、存储并传输至接口。测量结果可按多种主流污染度标准输出，也可通过软件自定义尺寸通道。
详细技术参数
以下为ABAKUS MOBIL FLUID系列各型号的技术规格：
参数项 | 规格说明 |
支持标准 | ISO4406(91/99)、NAS1638、GB5930-86、GJB420-87、GJB420A-96、GJB420B、GOST17216-71、SAEA6D、SAE749D、SAEAS4059D、SAEAS4059E，或32个可自由定义的尺寸通道 |
测量值显示 | PC、显示屏、打印机、阈值显示、外部存储器 |
软件 | LAS4.3（油品）、LAS3.2（水） |
DPS泵冲程容积 | 10ml |
冲洗/测量容积 | 10-1000ml（可调） |
供油压力 | 10bar（带DMV减压阀可达315bar） |
环境温度 | 5–40°C |
介质温度 | 0–70°C |
电源 | 230/115V/AC，50/60Hz；可选电池组 |
接口 | Minimess(M16×3；6mmErmeto(L)) |
尺寸（触屏款H×W×D） | 220×350×220mm |
重量（触屏款） | 7.8kg |
各型号概览
ABAKUS MOBIL FLUID系列提供多个型号以满足不同场景需求：
Abakus mobil fluid classic：基础款，适合常规油液颗粒检测
Abakus mobil fluid touch：配备大尺寸触摸屏，操作更便捷
Abakus mobil fluid V4A：不锈钢材质外壳，耐腐蚀性能更强
产品核心优势
1.多场景适应性
德国KLOTZ ABAKUS MOBIL FLUID系列油液颗粒计数器可同时满足三种使用场景：
实验室测量：从试剂瓶取样的标准化检测
在线测量：直接连接压力管线的连续监测
现场移动测量：紧凑设计配合电池供电，适合户外巡检
2.广泛的污染度标准支持
设备内置十余种国内外主流污染度标准：
国际标准：ISO4406、NAS1638
中国标准：GB5930-86、GJB420系列
俄罗斯标准：GOST17216-71
美国标准：SAE系列
用户可直接选择对应标准读取污染等级，无需手动换算。
3.高浓度颗粒检测能力
ABAKUS MOBIL FLUID系列的LDS45/50传感器可检测高达60,000颗粒/ml的高浓度样品；选配LDS30/30传感器时，浓度上限可达200,000颗粒/ml。这一能力使其在冲洗设备监测等高频次、高污染场景中表现稳定。
4.数据管理与导出便捷性
设备配备“LogandShow”评估软件：
测量结果可通过内置接口导出至PC
支持Excel格式数据导出，便于进一步处理
可直接通过软件进行测量和存储
仪器内置存储器最多可存储1400个测量结果
5.自动冲洗与自标定
每次测量前，设备可自动冲洗传感器，避免上次测量的残留颗粒污染本次结果。设备还带有自标定程序，确保长期使用的数据可靠性。
应用场景 | 具体用途 | 推荐配置 |
液压系统日常维护 | 定期检测液压油清洁度，判断油液是否需要更换或过滤 | touch/classic+LDS45/50 |
新油入厂检验 | 检测新采购油品的初始污染度，判断是否符合使用标准 | classic+LDS45/50 |
冲洗过程监控 | 监测冲洗设备的清洁效果，判断何时达到清洁度目标 | V4A+LDS1/1 |
燃油质量检测 | 检测柴油和煤油中的颗粒污染 | touch+LDS30/30 |
风电/工程机械现场 | 户外巡检，快速判断油液状态 | touch+电池组 |
实验室科研分析 | 精确分析油液污染度分布 | classic+LogandShow软件 |
操作与使用优势
灵活的取样方式
ABAKUS MOBIL FLUID系列支持多种取样方式：
瓶式取样：从实验室样品瓶中直接吸取液体
压力管线取样：通过Minimess接口（M16×3）连接液压管路
油箱系统取样：从设备油箱中直接取样
压力油口最大承受压力为31.5MPa，可直接接入高压液压系统而不需要减压。
简便的操作流程
连接取样口或放入取样瓶
设定测量/冲洗容积（10-1000ml可调）
启动测量，设备自动完成冲洗、取样、检测、排液
读取结果（显示屏或内置打印机）
数据可通过接口导出至PC
每次测量前自动冲洗传感器的设计，有效降低了交叉污染风险，保证了连续测量的数据一致性。
便携性设计
触屏款整机重量仅7.8kg
可选电池组供电，适合无交流电源的现场环境
紧凑尺寸（220×350×220mm），可放入常规设备箱运输
售后保障与产品资质
品牌背景
德国MarkusKlotzGmbH公司位于巴登-符腾堡州BadLiebenzell，自1992年起专业从事颗粒计数器的研发与制造。公司专注于激光颗粒测量技术，产品广泛应用于航空、航天、电力、冶金、石油、石化、机械制造等领域。
产品认证
ABAKUS MOBIL FLUID系列已通过VDE认证。设备符合多项国际及中国标准：
国际：ISO4406、NAS1638、SAE系列
中国：GB5930-86、GJB420-87、GJB420A-96、GJB420B
校准与溯源
设备可使用ACFTD粉尘（依据ISO4402）或ISOMTD粉尘（依据ISO11171）进行校准。用户可依据相关标准进行定期校准，确保测试数据的量值溯源。
常见问题FAQ
Q：ABAKUS MOBIL FLUID系列可以检测哪些液体？
A：主要适用于液压油、润滑油、柴油、煤油等油品，也可用于饮用水、药剂和化学试剂等低粘度透明液体的清洁度测定。具体适用性建议根据液体性质咨询供应商。
Q：不同型号（classic/touch/V4A）之间有什么区别？
A：classic为基础款；touch配备大尺寸触摸屏，操作更直观；V4A采用不锈钢材质外壳，耐腐蚀性能更强。核心检测性能三者一致。
Q：设备能否在无电源的现场使用？
A：可以。设备支持电池组供电，适合户外巡检、风电现场等无交流电源的场景。电池续航时间建议咨询供应商确认。
Q：如何选择适合的传感器？
A：常规油液检测选用LDS45/50（4-100µm，60,000p/ml）；柴油/煤油检测推荐LDS30/30（最高200,000p/ml）；清洗槽监测或需要大流量时选用LDS1/1。
Q：设备能承受的最大油液粘度是多少？
A：压力油口取样时最大粘度为500mm²/s，低压吸油口取样时最大粘度为68mm²/s。配合双活塞泵系统，整体可测量高粘度油液。
Q：如何确保测量数据的准确性？
A：设备具备自动冲洗功能（每次测量前冲洗传感器）和自标定程序。建议按照厂家推荐的校准周期使用标准粉尘进行校准验证。
液压系统、润滑系统和燃油动力装置的可靠运行，很大程度上取决于油液的清洁度管理。德国KLOTZ ABAKUS® MOBIL FLUID系列油液颗粒计数器提供的是一套从实验室到现场、从瓶式取样到在线监测的全场景检测方案。对于采购和技术人员而言，选型时可以围绕三个核心问题展开评估：日常检测的油品种类是什么？主要应用场景在实验室还是现场？是否需要高频次测量大批量样品？ 对照这三点，ABAKUS® MOBIL FLUID系列不同型号的配置选择逻辑就比较清晰了。无论是液压系统的日常污染监控、新油入厂的批量检验，还是冲洗设备的清洁度判定，该系列产品通过激光传感器技术、双活塞泵系统和灵活的取样方式，为用户提供了一套经过长期市场验证的颗粒计数方案。其支持的十余种国内外污染度标准，也使得检测结果在不同行业、不同地区之间具备了可比性。选择适合的颗粒计数器，本质上是在选择一套能够持续提供可靠数据的检测工具。德国KLOTZ ABAKUS® MOBIL FLUID系列油液颗粒计数器在这一领域的长期积累，为用户提供了一种经过实践检验的选择，文章来源于过程计量校准仪器。
