功率分析仪在光伏检测行业的应用

功率分析仪在光伏检测行业的应用。《CQC CNCA/CTS0016-2015并网光伏电站性能检测与质量评估技术规范》(下文简称“规范”)规定了并网光伏电站性能检测和质量评估相关的定义、技术要求、试验方法和判定原则。本标准适用于并网型光伏电站,分布式光伏系统、包括与建筑结合的光伏发电系统可参照执行。
根据“规范”第九章节对光伏电站性能测试的规定中,9.11逆变器效率,以及NBT 32004-2013 光伏发电并网逆变器技术规范,需要对光伏电站逆变器进行相关检测。
光伏逆变器效率关系到光伏电站的整体发电效率,精确的测量至关重要,德国GMC-I高美测仪的LMG600系列1-7通道可选,胜任从分布式到集中式逆变器测试的场合,三种不同精度模块可以任意组合,多种传感器可选,主机直接给传感器供电,无间隙采样,标配16G固态硬盘可存储海量数据,多种数据接口可选,方便导出。

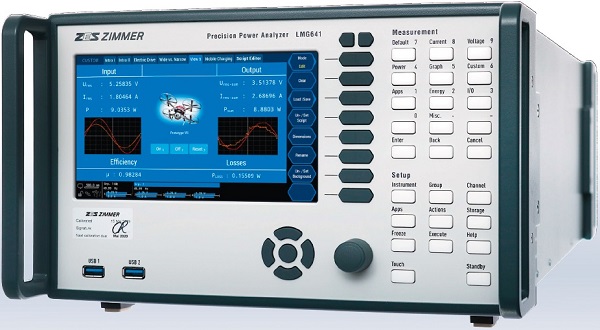

LMG641功率分析仪
LMG600系列包含LMG671功率分析仪LMG641,可测试多通道逆变器转换效率,保障不同光照条件下的逆变器性能的精确测试。光伏发电的MPPT随着天气的变化在不停的改变,这意味着在工作时它的电流是时刻变化的,可能是32A,也可能是0.05A;LMG671在大小量程范围内,均可保持一致的高测试精度。提供Labview二次开发驱动程序,便于满足未来基于VDE-AR-N 4105标准中低电压穿越测试的定制化测试系统开发的需求。LMG671为专业光伏逆变器功率和效率测试设备,同时具备业内最高的测试安全等级1000V CATIII和6000V CAT IV,是市面上为数不多的可高效稳定测试光伏逆变器效率的设备。

Ø 极高功率精度0.015%读数+0.01%峰值量程(A模块)
Ø 带宽最高10MHz,1.2M/s采样(A模块)
Ø 仪器精度不受功率因数影响
Ø 1-7通道可选(LMG671),1-4通道可选(LMG641)
Ø 电流传感器可以由主机供电,方便现场操作
Ø 250V/400V/600V/1000V档位设定,测试精度更高,多种滤波器设定可调
Ø 为客户量身定制的适用于电站现场测试的传感器
Ø 传感器延迟补偿功能
Ø 谐波分析最高到2000次
Ø 适用于实验室逆变器研发测试或电站现场效率测试
Ø 公式编辑器功能适合复杂算法条件下的直接测量显示
Ø 双AD采样技术可以兼顾功率和谐波测试的准确度

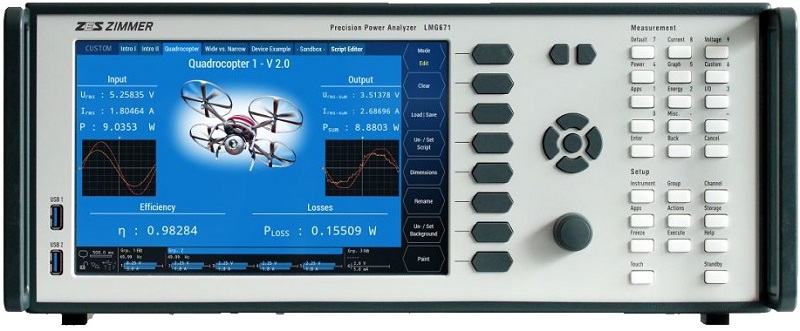

LMG671

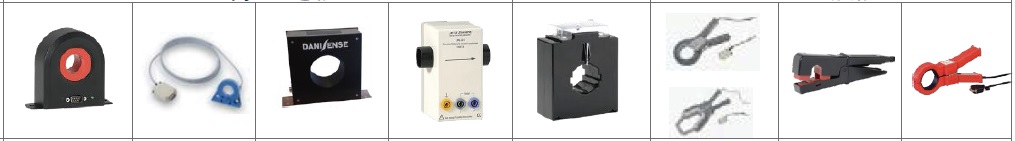

电流传感器/互感器
类型 闭口互感器 电流钳 柔性
外观  电流传感器/互感器
型号 PCTxxx-L6*1) L60-Hallxxx*1) LMG-Z601/2 LMG-Z5xx*2) L60-Z60/66 L60-Z68 L60-Flex xxx*1)
信号类型 AC+DC AC AC AC+DC AC
电流量程 200A、600A、
2000A
50A、100A、
200A、300A、
500A、1000A、
2000A
100A、1000A 1500A、
4000A、
10kA
1000A、3000A 1000Atrms 500A、1000A、3000A
最好精度 0.015% 0.3%~0.9% 0.25% 0.02%
0.05%
0.1%
0.2%
0.5% 2% 2%
最大带宽 DC~1MHz/
DC~100kHz
DC~150kHz 30Hz~1MHz 15Hz~5kHz 30Hz~10kHz/
40Hz~5kHz
DC~2kHz 10Hz~5kHz
是否由主机供电 是*3) 不需要供电
是否即插即用
功率分析仪LMG671高精度交流直流电流传感器

功率分析仪附件

L6-X-00-D LMG600 manual in German
L6-X-00-E LMG600 manual in English
L6-X-ADSE Adaptor for LMG600 to connect sensors and current clamps
L6X1-OPT-HDL2 Handles for LMG671, 2 pcs.
for front face, CNC milled and powder-coated
L6X1-OPT-HDL4 Handles for LMG671, 4 pcs.
for front face and rear side, CNC milled and powder-coated
L6-ACC-SYNC-2 Sync cable for pair of LMG600
L6-ACC-SYNC-3 Sync cable for 3x LMG600
L671-X-01 19 inch rack mount kit for LMG671
L6-ACC05 Transport case for LMG640/67x and accessories
文章来源于功率分析仪
