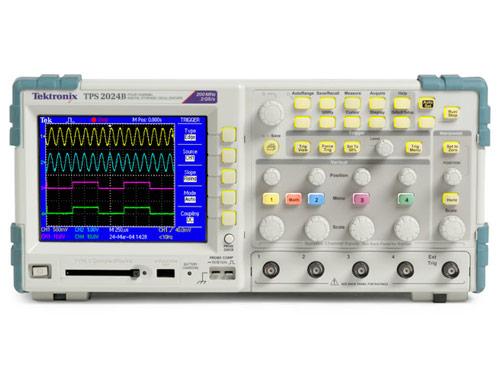

TPS2000B TPS2012B 2014B 2024B数字存储示波器

特点 优势 四个隔离通道 安全方便地进行 4 通道浮动测量,包括 3 相电源测量。 数字实时采样 所有时间所有通道上至少 10X 过采样准确捕获信号。 专用前面板旋钮 通过前面板控件可缩短学习时间,让更多时间放在任务上。 前面板 CompactFlash 端口 快速储存和传输您的波形。 可热插拔电池组 最多 8 个小时连续电池工作,随处可以开展工作**。 重仅 2.7 公斤(6 磅) 重量很轻的紧凑型设计方便在实验室之间搬运或者将其带到现场。 电源测量和分析应用模块......

产品描述

TPS2014B

特点

优势

四个隔离通道 安全方便地进行 4 通道浮动测量,包括 3 相电源测量。
数字实时采样 所有时间所有通道上至少 10X 过采样准确捕获信号。
专用前面板旋钮 通过前面板控件可缩短学习时间,让更多时间放在任务上。
前面板 CompactFlash™ 端口 快速储存和传输您的波形。
可热插拔电池组 最多 8 个小时连续电池工作,随处可以开展工作**。
重仅 2.7 公斤(6 磅) 重量很轻的紧凑型设计方便在实验室之间搬运或者将其带到现场。
电源测量和分析应用模块(可选) 快速自动测量真实功率和视在功率、相角、谐波和开关损耗。
个人计算机互联性 通过 RS-232 端口和附带的 USB 适配器电缆轻松连接个人计算机;使用 NI LabVIEW SignalExpress 软件控制示波器、记录数据并将结果简单地进行传输和存档。

**标配一块电池。 每块电池提供 4 小时连续工作。TPS2000系列在示波器中提供了广泛的一系列功能,同时提供了用户熟悉、简便易用的控制功能和菜单。TPS2000系列采用IsolatedChannel™技术,分成2通道和4通道版本,与接地及在通道之间实现了隔离,可以让您轻松进行测量,而不用担心损坏电路。它标配电池电源,成为现场应用的自然之选。对电源电子器件测试,选配软件把通常需要的电源系统测量功能集成到仪器中,加快了电源分析和调试速度。

进行浮动测量和差分测量-迅速、准确、经济
被测电路以非预计方式接地,是测量结果差和电路损坏的常见原因。连接两个或多个接地的探头可能会损坏接地环路,如果电流足够高,可能会导致元器件和设备毁坏。最重要的是,在进行浮动测量时,如果仪器和探头使用不当,可能会给人身安全带来伤害。
型号 模拟带宽 采样率 记录长度 模拟通道
TPS2012B数字存储示波器 100 MHz 1 GS/s 2.5 K 点 2
TPS2014B数字存储示波器 100 MHz 1 GS/s 2.5 K 点 4
TPS2024B数字存储示波器 200 MHz 2 GS/s 2.5 K 点 4
TPS2012B
4个IsolatedChannel"输入和隔离外部触发输入,可以迅速、准确、经济地进行浮动测量和差分测量
TPS2014B
泰克IsolatedChannel技术简化了浮动测量。与参考接地的示波器不同,TPS2000输入连接器外壳相互隔开,同时也与接地隔开。在规定的600 VRMS最大浮动电压范围内,IsolatedChannel技术可以防止电流在TPS2000输入与BNC外壳之间流动,或电流从任何BNC外壳流到接地上。
泰克提供了不同的无源探头,具体视应用而定。通过标配的P2220无源探头,在10X模式下,TPS2000可以测量最高400 Vp-p的电压。但是,为了满足P2220的安全额定值,探头的参考引线必须保持在相对接地的30 VRMS范围内。基于这一原因,P2220探头特别适合处理最大电压不超过30 VRMS的数字电路和模拟电路。
Input signal and float voltage maximum safety ratings.
测量电源转换电子器件通常要求额定电压较高的探头。泰克提供了两种无源探头,带有为进行浮动测量专门设计的绝缘系统。选配的P5122探头在与TPS2000结合使用时,适合在二类环境中测量480 VRMS设备,相对接地的最大浮动电压高达600 VRMS。通过选配P5120探头,TPS2000可以测量最高800 Vp-p的电压,相对接地的最大浮动电压在600 VRMS范围内。

TPS2000B为工作选择适当的探头

示波器/探头(衰减) 最大安全额定值 TPS2000能够查看的信号
参考浮动安全额定值*1 输入信号安全额定值 屏幕上峰峰值电压(以0 V为中心的正弦曲线) 屏幕上RMS电压(以0 V为中心的正弦曲线)
TPS2000 输入 (1X) 600 VRMSCAT II 300 VRMSCAT II 40 Vp-p 14.1 VRMS
P2220 (10X 设置) 30 VRMS 300 VRMSCAT II 400 Vp-p 141 VRMS
P5120 (20X) 600 VRMSCAT II 1000 VRMSCAT II 800 Vp-p 282 VRMS
P5122*2(100X) 600 VRMSCAT II 1000 VRMSCAT II 2828 Vp-p 1000 VRMS

*1无源探头参考引线没有衰减,因此任何工作电压或过压瞬态信号都会直接传送到示波器参考源上。所以,无源探头参考浮动额定值不得超过示波器参考浮动额定值。

*2 The P5122 probe should not be used for AC-coupled measurements on signals with greater than 300 V DC offset. The P5120 is the recommended probe for measuring ripple on high-voltage DC supplies.

2012B/2014B/2024B加快工用电源系统和电路设计和测试速度

从手机到工用马达驱动器,电源转换技术在规格、性能和能源效率上都取得了长足进展。但是,即使是查看转换器输入和输出这样最基本的任务,在有多个电压参考源时也会变得非常复杂。多个参考源还使得同时查看控制电路和电源电路的信号变得极具挑战性。如果没有相应的差分探头,在这些应用中使用参考接地的示波器可能会损坏电路,得到不好的测量结果。为调试电源转换电子器件,IsolatedChannel技术降低了损坏电路及非预计电路交互行为的风险。
为执行电源系统测量,TPS2000可以选配TPS2PWR1电源分析应用软件。它在示波器上以入门级价格提供了高级电源测量功能。
在测量开关器件性能方面,电源分析应用软件为TPS2000增加了重要的测量功能,包括自动开关损耗、dv/dt和di/dt光标测量。
TPS2012B

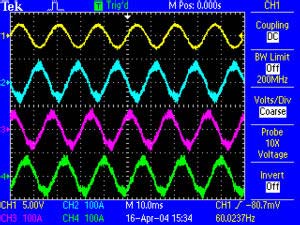

对变频驱动器执行相三电源测量
TPS2014B

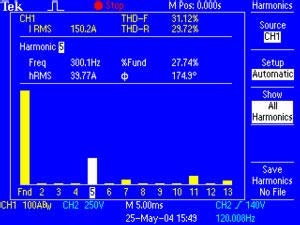

使用泰克TPS2PWR1软件进行谐波失真测量
为在AC线路电压上进行测量及检查其对电源失真系统的影响,电源分析应用软件显示了直到50阶谐波的谐波成分,提供了相位、无功功耗和功率因数测量功能。通过4通道TPS2014或TPS2024,您可以查看三相电压或电流。
有两种电源分析“捆绑套件”可供选择,其中包括探头和测量软件。每个套件都带有四只探头及TPS2PWR1电源分析应用软件,价格要低于单独购买的价格。TPS2PBND包括4只P5120 20X无源高压探头及TPS2PWR1电源分析应用软件TPS2PBND2包括4只P5122 100X无源高压探头及电源分析应用软件。

使用泰克示波器DRT采样技术,迅速调试和检定信号
TPS2PWR1软件

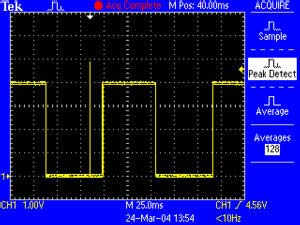

使用数字实时(DRT)采用样技术第一次就捕获难检毛刺
使用TPS2000系列数字实时(DRT)采样技术,在最多四条通道上检定各种信号类型。这种采集技术可以捕获高频事件,如毛刺和异常边沿,而同类其它示波器则检测不到这些事件,因此,您可以放心地准确查看信号。

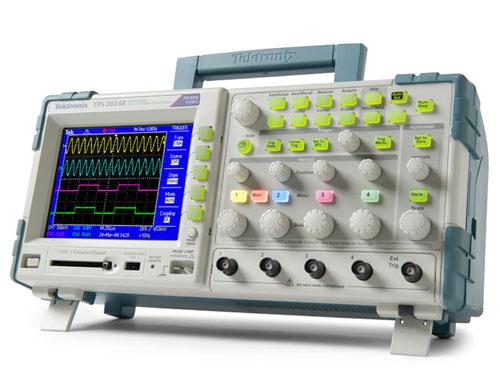

TPS2024B示波器
简便分析和存档测量结果
2024B数字存储示波器

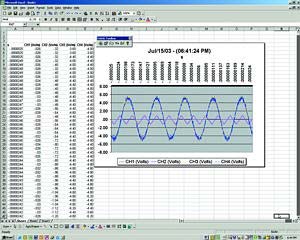

使用OpenChoice软件和集成CompactFlash海量存储器,加快测量结果存档和分析工作。
使用TPS2000系列快速傅立叶变换(FFT)功能及频域分析技术,迅速揭示信号干扰、串扰和振动的影响。使用集成CompactFlash海量存储或标配OpenChoice PC软件,简便地分析和存档测量结果。

从工作台到实验室、再到现场,把测量结果关联起来*3
2014B数字存储示波器

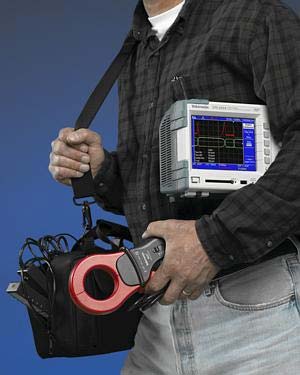

使用高度便携式TPS2000系列,把工作台、实验室和现场之间的测量结果简便地关联起来。

TPS2000B数字存储示波器

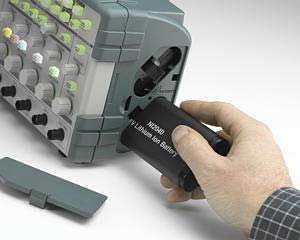

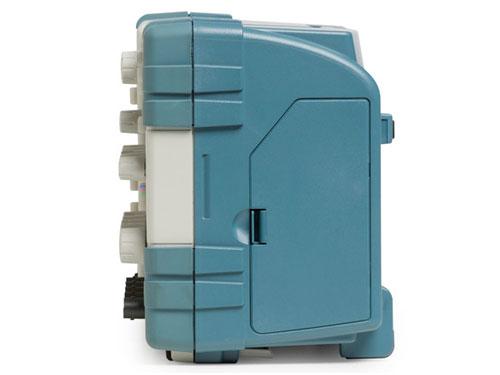

使用可热插拔电池,几乎不受AC电源限制。
TPS2000采用高度移动性包装,电池连续工作时间在业界最长,您可以在工作台上、在实验室中或在现场使用仪器。通过使用可热插拔电池,您几乎不受AC电源限制。

TPS2000B TPS2012B 2014B 2024B数字存储示波器优化生产效率

TPS2012B数字存储示波器

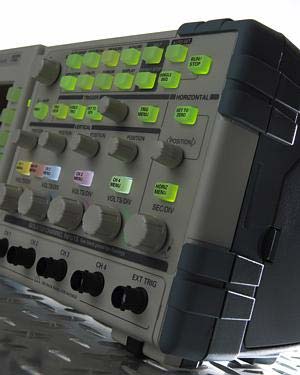

每条通道独立的模式旋钮和背灯菜单按钮,即使在极具挑战性的运行环境中,仍能简便地使用示波器。
示波器拥有大多数用户熟悉的前面板布局。每条通道有一套专用标度和位置控制功能。通过自动设置、自动量程、自动测量、探头检查向导和上下文相关帮助等功能,您可以缩短测量时间。背灯菜单按钮可以帮助您在各种极具挑战性的环境中工作,从明亮的阳光下到灯光昏暗的区域中。
*3 请参阅环境和安全技术数据
特点 TPS2012 TPS2014 TPS2024
隔离通道数量 2 4 4
带宽*4 (MHz) 100 100 200
每条通道采样率 (GS/s) 1.0 1.0 2.0
记录长度 2.5K点
显示 (1/4 VGA LCD) 彩色
电池操作

可以装上两块可热插拔的电池

一块标配电池可以工作4小时

选配第二块电池可以把工作时间延长到8小时

可以热插拔电池进行充电,使用电池连续工作

自动测量 11
隔离外部触发输入(阻抗隔离)
垂直分辨率 8位(正常或平均)
垂直灵敏度 所有型号上2 mV - 5V/div,带校准的精调
DC垂直精度 ±3%
垂直缩放 垂直扩大或压缩实时波形或静止波形
最大输入电压 (1 MΩ) 从BNC信号到BNC外壳 300 VRMS CAT II
浮动电压 从BNC外壳到接地 600 VRMS CAT II
位置范围

2 mV - 200 mV/div ±2 V

>200 mV - 5 V/div ±50 V

带宽限制 20 MHz
线性动态范围 ±5 div
时基范围 5 ns - 50 s/div 5 ns - 50 s/div 2.5 ns - 50 s/div
时基精度 50 ppm
输入阻抗 1 MΩ ±2%, 并联20 pF
输入耦合 AC, DC, GND
水平缩放 水平扩大或压缩实时波形或静止波形
FFT 标配
RS-232, Centronics-并行端口 标配
PC连接 标配
集成 CompactFlash海量存储器 标配
电源测量 选配软件包,提供了瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt和di/dt光标
*4 所有型号上在2 mV/div时带宽为20MHz。对TPS2024,在5mV/div时典型带宽为200MHz。在10mV/div及以上时典型带宽为200MHz,工作温度为0°C - 40°C。对10mV/div及以上的所有垂直设置,带宽为180MHz,工作温度为0°C - 50°C。
