MDO32 MDO34 混合域示波器 数字示波器

同类产品中超大的显示屏以及非凡的用户界面, 了解 泰克3系列MDO用户界面如何帮助您更好更快地工作。 泰克3系列MDO采用与屡获殊荣的 5 系列相同的触摸式用户界面技术,以及同类产品中超大的显示屏和超高分辨率的显示屏,具备示波器的一般功能。 在小巧便携的示波器上体验高清晰度大显示屏。屡获殊荣的触摸式界面将您的学习曲线变成阶跃函数。独特的内置频谱分析仪选件让它非常适合用于射频分析。 适合每一位工程师的示波器。 无论您是在调......

产品描述

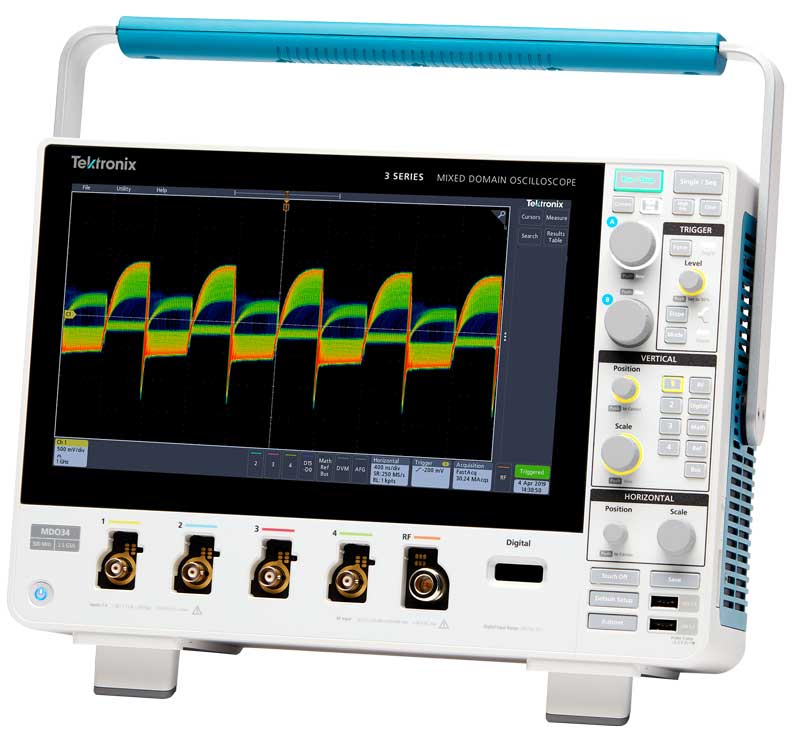

MDO32混合域示波器 3 Series MDO32 MDO34

同类产品中超大的显示屏以及非凡的用户界面,了解 泰克3系列MDO用户界面如何帮助您更好更快地工作。泰克3系列MDO采用与屡获殊荣的 5 系列相同的触摸式用户界面技术,以及同类产品中超大的显示屏和超高分辨率的显示屏,具备示波器的一般功能。
在小巧便携的示波器上体验高清晰度大显示屏。屡获殊荣的触摸式界面将您的学习曲线变成阶跃函数。独特的内置频谱分析仪选件让它非常适合用于射频分析。
适合每一位工程师的示波器。无论您是在调试串行总线还是在设计高速数字标准,我们都在示波器用户界面中设置了一个新标准,以便您可以更快、更轻松地找到答案。

11.6 英寸高清显示屏

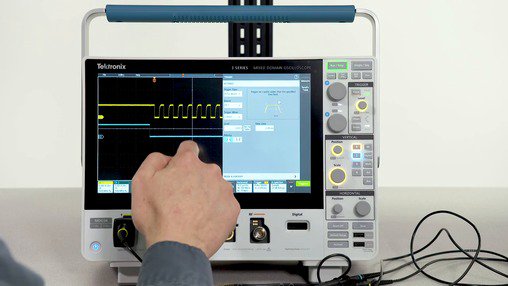

捏合、轻触、滑动电容式触摸屏

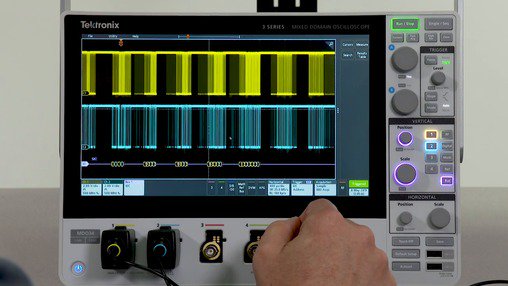

小巧且功能齐全
查看如何进行精确的测量以及找出难以捉摸的假象和异常。
泰克3系列MDO只有 6 英寸(15 厘米)深,但它具备示波器的大部分功能。它为您提供了复杂嵌入式系统的验证和故障排除所需的工具。
每个模拟通道均实现高达 5 GS/s 的采样率
超过 125 个触发组合
几十种自动测量
众多的可用串行总线解码和触发选项
可选的 16 条数字逻辑通道
可选的集成 1 GHz 或 3 GHz 频谱分析仪
可选的 50 MHz 任意波形/函数发生器

MDO32 MDO34 混合域示波器 数字示波器规格一览

输入通道

  • 2 或 4 条模拟

  • 16 条数字1

  • 1 个频谱分析仪1

带宽有以下可选择:100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz(不同带宽价格不同)

采样率

  • 模拟通道上为 5 GS/s(1 GHz 型号)、2.5 GS(所有其他型号)

  • 数字通道上最高 8.25 GS/s(121 ps 分辨率)

记录长度:所有通道上 10 M 点
频谱分析仪二选一,根据型号而定:1 GHz 或 3 GHz
信号发生器1:任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表2:4 位 AC RMS、DC 和 AC+DC RMS 电压测量
触发频率计数器2:5 位频率测量
高级分析1:自动功率测量

协议支持1

  • I2C,SPI

  • RS-232、RS-422、RS-485、UART

  • CAN, CAN FD, LIN, FlexRay

  • MIL-STD-1553、ARINC 429

  • I2S, LJ, RJ, TDM

  • USB 2.0

显示器:11.6 英寸(295 毫米),高清彩色 (1920 x 1080) 电容式触摸屏
重量:11.7 磅(5.3 千克)

包括探头和附件
1 - 可选且可升级
2 - 产品注册后免费

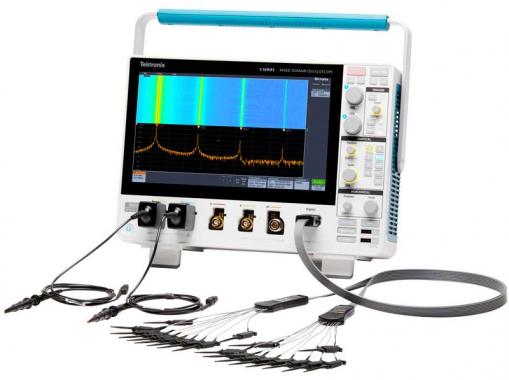

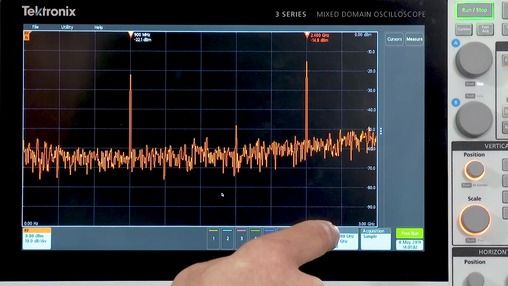

MDO32 MDO34内置频谱分析仪

查看工作中的内置频谱分析仪。不管您是频谱分析仪专家还是临时使用,您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同,泰克MDO32 MDO34 内置了真正的频谱分析仪。

泰克MDO32 MDO34 与常规示波器 FFT

  • 1 GHz 或 3 GHz 内置频谱分析仪选件

  • 业内唯一一款真正集成的频谱分析仪硬件

  • 最高 3 GHz 的超宽捕获带宽

功能强大,可升级。查看 泰克3系列MDO可为您的工作台带来的功能。立即获取所需的所有调试功能,或在需要时添加这些功能。

  • 高达 1 GHz 带宽

  • 数字通道:MSO 选项增加 16 条数字通道

  • 高达 3 GHz 的频谱分析仪

  • DVM/频率计数器(在注册后免费提供)

  • 任意波形/函数发生器

  • 高级分析

  • 串行总线解码和触发

  • 自动功率测量

型号

模拟带宽

模拟通道

数字通道数

采样率

记录长度

频谱分析仪

MDO32

100 MHz - 1 GHz

2

16(选配)

高达 5 GS/s

10 M

最高 3 GHz(可选)

MDO34

100 MHz - 1 GHz

4

16(选配)

高达 5 GS/s

10 M

最高 3 GHz(可选)


MDO34



泰克MDO32 MDO34

泰克
MDO3000

Keysight
3000T X-系列

LeCroy
Wavesurfer 3000Z

Rohde & Schwarz
RTM3000 系列

带宽

100 MHz 至 1 GHz

100 MHz 至 1 GHz

100 MHz 至 1 GHz

100 MHz 至 1 GHz

100 MHz 至 1 GHz

模拟通道

2 或 4

2 或 4

2 或 4

4

2 或 4

数字通道(可选)

16

16

16

16

16

模拟采样率(所有通道)

2.5 GS/s 或 5 GS/s

2.5 GS/s 或 5 GS/s

2.5 GS/s

1 GS/s 或 2 GS/s

2.5 GS/s

记录长度(所有通道)

10 M

10 M

4 M

10 M

40 M

集成频谱分析仪(可选)

1 GHz 或 3 GHz

最高 3 GHz

集成任意波形/函数发生器(可选)

50 MHz

50 MHz

20 MHz

25 MHz

25 MHz

串行总线解码和触发

显示器

11.6 英寸触摸屏
(1920 x 1080)

9 英寸
(800 x 480)

8.5 英寸触摸屏
(800 x 480)

10.1 英寸触摸屏
(1024 x 600)

10.1 英寸触摸屏
(1280 x 800)

标准保修

3 年

3 年

3 年

3 年

3 年

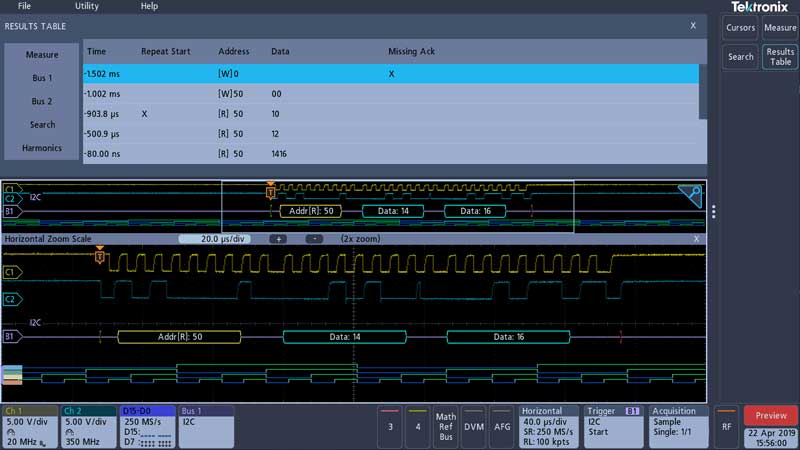

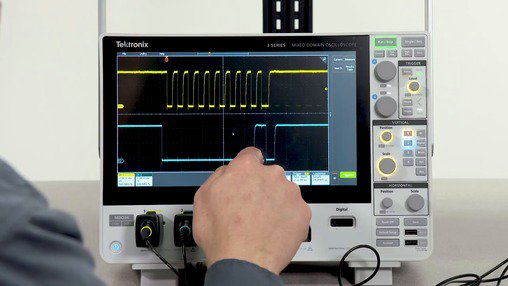

泰克MDO32 MDO34嵌入式串行总线分析

3 Series Embedded

泰克3系列MDO通过串行总线的自动触发、解码和搜索选项,帮助您克服系统级挑战。选件可单独提供或作为经济实惠的捆绑包来提供。

  • I2C,SPI

  • RS-232 / 422 / 485 / UART

  • CAN/CAN FD、LIN、FlexRay

  • I2S/LJ/RJ/TDM

  • MIL-STD-1553、ARINC 429

  • USB 2.0 (LS/FS/HS)

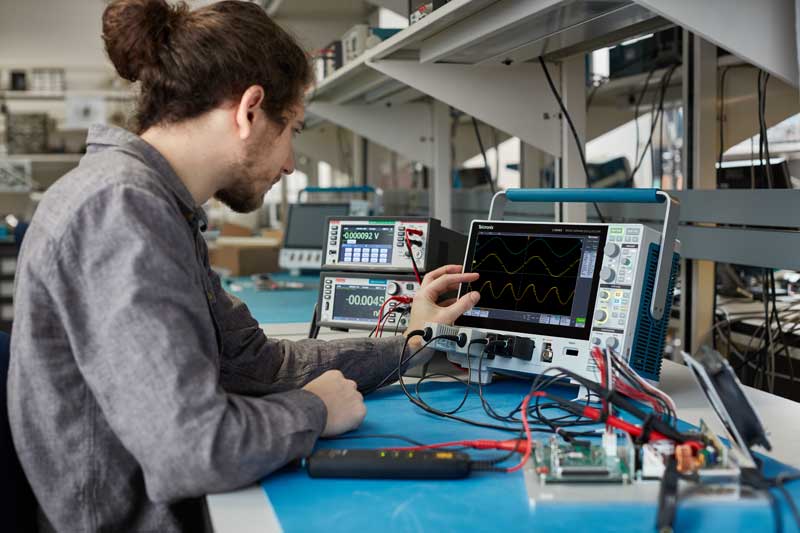

TEK MDO32 34功率测量和分析

MDO32

泰克MDO32 MDO34 提供电源测试解决方案,帮助在如今切换速度更快和噪声限制更严格的世界中快速获得答案。

  • 开关设备的功率损耗测量

  • 纹波和噪声的测量和分析

  • 检定功率半导体器件

这个有关使用3-PWR进行电源测量和分析的应用

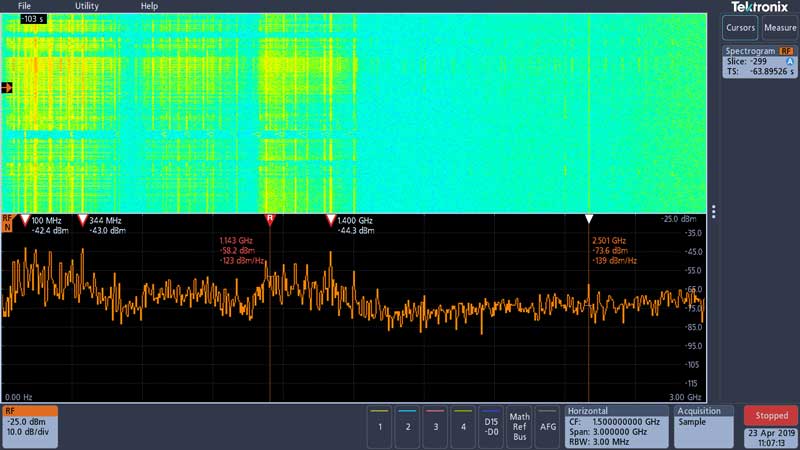

电磁干扰 (EMI) 故障排除

EMI replay with spectrogram 4-channel

不了解EMI故障的根本原因可能会阻碍您新产品上市。3系列MDO利用其内置频谱分析仪帮助您快速发现EMI的来源。

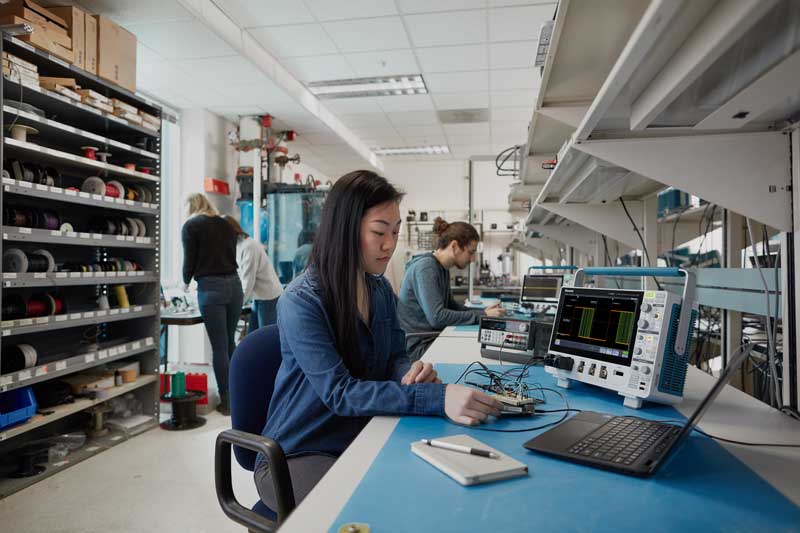

工程教育

MDO34

超越交流和直流理论,利用逻辑通道和内置频谱分析仪解决混合信号设计。泰克示波器在可靠性方面赢得了声誉,是行业实验室中常见的示波器品牌。

  • 可靠的仪器,提供 3 年保修

  • 行业内广泛使用的专业仪器

  • 提供集成函数发生器、频谱分析仪、逻辑通道和串行总线解码

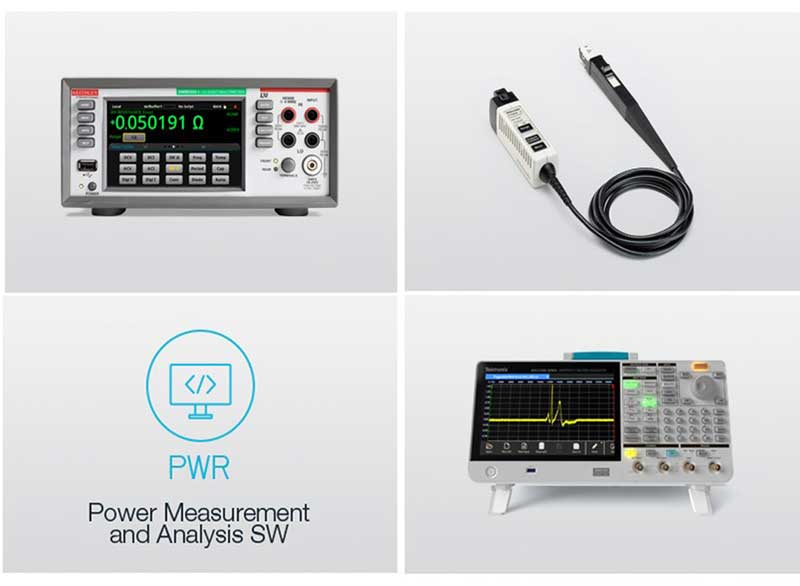

了解泰克为您的应用推荐的精选产品

Tek Recommended Applications

使用您所需的正确工具立即开始使用。我们的专家预先选择了五个关键应用的适合附件,让您更快地解决问题:

  • 功率电子

  • 电源完整性

  • 串行总线解码

  • EMI 预一致性

  • 无线嵌入

增加仪器功能

升级

描述

SUP3 AFG

增加任意函数发生器

SUP3 MSO

增加 16 条数字通道;随附 P6316 数字探头和附件

SUP3 SA1

把频谱分析仪的输入频率范围提高到 9 kHz – 1 GHz,把捕获带宽提高到 1 GHz

SUP3 SA3

将频谱分析仪输入频率范围提高到 9 kHz – 3 GHz,捕获带宽达 3 GHz

SUP3 DVM

增加数字电压表/触发频率计数器

SUP3 SEC

增强仪器安全,启用所有仪器端口和仪器固件升级功能打开/关闭的密码保护控件

增加协议分析

升级

描述

SUP3 BND

应用程序包(包括所有串行选项和电源分析)

SUP3 SRAERO

航空串行触发和分析(MIL-STD-1553、ARINC429)

SUP3 SRAUDIO

音频串行触发和分析(I2S、LJ、RJ、TDM)

SUP3 SRAUTO

汽车串行触发和分析(CAN、CAN FD、LIN 和 FlexRay)

SUP3 SRCOMP

计算机串行触发和分析 (RS-232/422/485/UART)

SUP3 SREMBD

嵌入式串行触发和分析模块(I2C、SPI)

SUP3 SRUSB2

USB 2.0 串行总线触发和分析模块(LS、FS、HS)

增加高级分析

升级

描述

SUP3 PWR

功率分析

升级带宽

升级

描述

SUP3 BWxTy2

MSO32 带宽从 x 升级为 y,其中,x 和 y 均为几百 MHz

SUP3 BWxTy4

MSO34 带宽从 x 升级为 y,其中,x 和 y 均为几百 MHz

附件 119414600
探头套件;RF 测量,近场探头套件,无源,手持式

附件 119660900
天线;塑料护套,带 BNC 连接器,KD4 VHF;未调谐,塑料帽粘上

附件 HC3
适用于 泰克3系列MDO的硬手提箱(包括前盖)

附件 P6316
MSO 探头;16 通道通用探头

附件 RM3
适用于 泰克MDO32 MDO34 示波器的机架安装套件

附件 SC3
适用于 泰克MDO32 MDO34 示波器的软搬运箱(包括前保护盖)

附件 TEK-DPG
产品技术资料 描述 附件,相差校正脉冲发生器信号源带 TekVPI 示波器接口

附件 TEK-USB-488
产品技术资料 描述 USB 至 IEEE488 (GPIB) 通信适配器,适用于 USBTMC-USB488 兼容泰克仪器

附件 TPA-BNC
产品技术资料 描述 探头适配器,从 TekProbe-BNC 至 TekVPI

附件 TPA-N-PRE
产品技术资料 描述 外部预放大器,TPA 连接器,SMA 输入

附件 TPA-N-VPI
探头适配器,从 Type-N 连接器至 TekVPI

产品技术资料

附件

描述



119414600

探头套件;RF 测量,近场探头套件,无源,手持式



119660900

天线;塑料护套,带 BNC 连接器,KD4 VHF;未调谐,塑料帽粘上



HC3

适用于 泰克3系列MDO的硬手提箱(包括前盖)



P6316

MSO 探头;16 通道通用探头



RM3

适用于 泰克MDO32 MDO34 示波器的机架安装套件



SC3

适用于 泰克MDO32 MDO34 示波器的软搬运箱(包括前保护盖)

视图 产品技术资料

TEK-DPG

附件,相差校正脉冲发生器信号源带 TekVPI 示波器接口

视图 产品技术资料

TEK-USB-488

USB 至 IEEE488 (GPIB) 通信适配器,适用于 USBTMC-USB488 兼容泰克仪器

视图 产品技术资料

TPA-BNC

探头适配器,从 TekProbe-BNC 至 TekVPI

视图 产品技术资料

TPA-N-PRE

外部预放大器,TPA 连接器,SMA 输入



TPA-N-VPI

探头适配器,从 Type-N 连接器至 TekVPI

Tektronix 3 Series MDO vs Keysight Technologies DSOMSOX 3000T Series Oscilloscopes Display Compariso Tektronix 3 Series MDO vs Keysight Technologies DSOMSOX 3000T Series Oscilloscopes Display Compariso A side-by-side comparison of the 11.6-inch HD display on the Tektronix 3 Series MDO and the 8.5-inch VGA display on the Keysight 3000T X-Series oscilloscope. The same I2C signals are shown on both …
Testing Power Electronic Components Converters and Drives Testing Power Electronic Components Converters and Drives Do you have trouble making accurate current or voltage measurements? Are you able to make repeatable single ended, differential, and common mode measurements? Start making reliable power …
MDO32 34数字示波器 3 Series MDO Advanced Built-in Functions The 3 Series MDO is a versatile addition to any bench.  Find out how digital channels can expand your visibility into your designs. Learn about the built-in spectrum analyzer options.  See serial …
MDO32混合域示波器 3 Series MDO Integrated Spectrum Analyzer Learn how the 1 GHz or 3 GHz built-in spectrum analyzers available in the 3 Series MDO can take the place of a stand-alone spectrum analyzer.  Learn about specifications, markers, spectrogram …
Power Integrity Design and Debug Tools Power Integrity Design and Debug Tools Explore a collection of test and measurement tools chosen by Tektronix experts perfect for engineers working on power integrity. From measuring ripple on DC power rails to seeing noise on your …
Tektronix 3 Series MDO vs Keysight Technologies DSOMSOX 3000T Series Oscilloscopes Measurement Compa Tektronix 3 Series MDO vs Keysight Technologies DSOMSOX 3000T Series Oscilloscopes Measurement Comparison The Tektronix 3 Series MDO and Keysight DSO/MSO 3000T X-Series use different techniques for making automated measurements.  The Tektronix 3 Series MDO calculates measurements and performs waveform …
MDO34混合域示波器 3 Series MDO Product Overview Get an overview of the 3 Series MDO.  See how to operate the controls -- after the first 3 minutes you'll know everything you need to know to be able to operate the instrument.  Learn about making …
MDO32 34数字示波器 3 Series MDO Measurement Performance The 3 Series MDO offers impressive specifications and supports powerful measurement tools.   See how to make cursor measurements and automated measurements like peak-to-peak voltage,  period, and …
MDO32数字示波器 3 Series MDO User Interface Tour In just a few minutes you'll learn everything you need to know to be able to operate the 3 Series MDO.  You'll get a guided tour of the high-definition display, learn how to use the touchscreen to …
Electrical Engineering Students Preview the 3 Series MDO Electrical Engineering Students Preview the 3 Series MDO Aspiring electrical engineers from Queensborough Community College got an early preview of the 3 Series MDO after using an earlier generation Tek scope in their lab class.

MDO32 MDO34关联的选购件

Tektronix  TAP3500  3.5 GHZ 有源探头
Tektronix  TAP1500  1500 MHZ 有源探头
Tektronix  TCP0020  AC/DC电流探头
Tektronix  TCP0030A  TCP0030电流探头
Tektronix  TCP0150  电流探头
Tektronix  TDP0500  差分探头
Tektronix  TDP1000  差分探头
Tektronix  THDP0100  高压差分探头
Tektronix  THDP0200  高压差分探头
Tektronix  TMDP0200  高压差分探头
Tektronix  TPP0250  无源探头
Tektronix  TPP1000  无源电压探头
Tektronix  TPA-N-VPI  适配器、
