MSO/DPO70000 混合信号示波器 美国TEKTRONIX

查看您的真实信号 MSO/DPO70000是业界领先的信号保真度、最低噪声和最高有效位数 (ENOB) ,让您自信查看真实信号并对其进行精确测量。 高信噪比和内部低噪音本底,让您可以执行精确的设计检定。通过业内最高的波形捕获能力发现真实信号,捕获更多信号细节。 工具套件的设计能自动执行高速串行数据信号的设置、采集和分析,加快设计调试和一致性测试。 从第一次开机一直到操作检查,MSO/DPO70000系列可提供快速查找问题所需的功能。 业界领先的波形......

产品描述

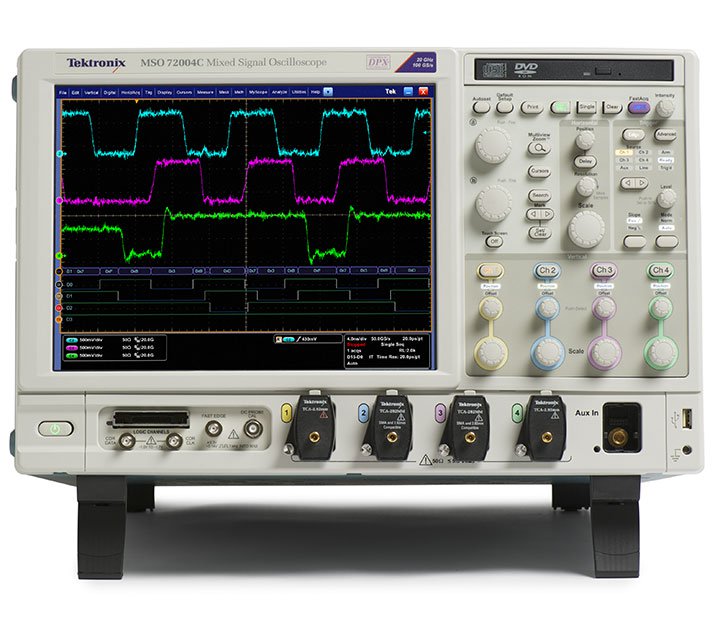

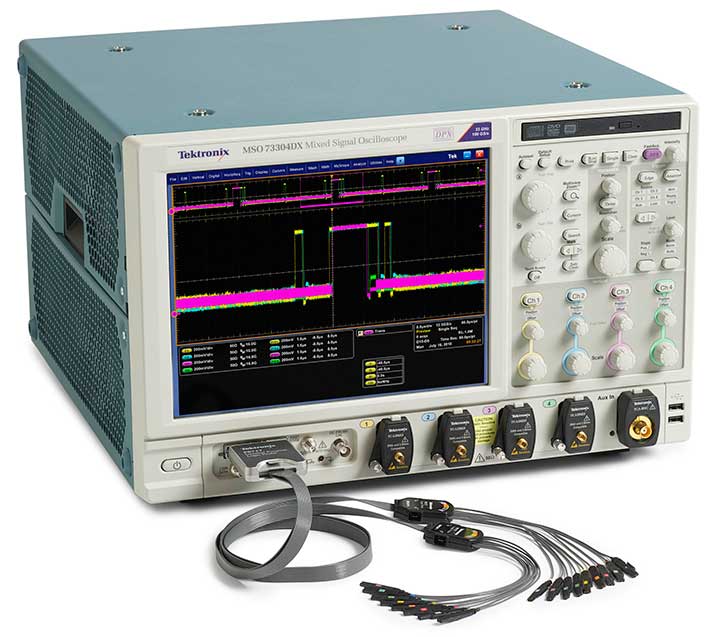

DPO70000  DPO70404C

查看您的真实信号

MSO/DPO70000是业界领先的信号保真度、最低噪声和最高有效位数 (ENOB),让您自信查看真实信号并对其进行精确测量。 高信噪比和内部低噪音本底,让您可以执行精确的设计检定。通过业内最高的波形捕获能力发现真实信号,捕获更多信号细节。 工具套件的设计能自动执行高速串行数据信号的设置、采集和分析,加快设计调试和一致性测试。
从第一次开机一直到操作检查,MSO/DPO70000系列可提供快速查找问题所需的功能。 业界领先的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。
在MSO/DPO70000内:多芯片模块

MSO/DPO70000特点

  • 带宽增强功能可以消除探头端部的频率响应不完整
  • 低抖动噪音本底和高垂直精度,为测量提供了更多的余量

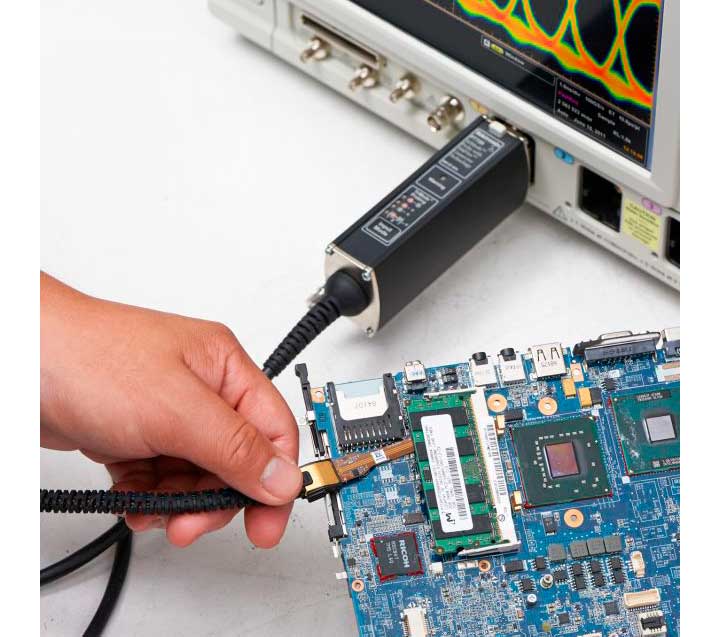

  • 各种探头简化了复杂的测量设置并保持了信号完整性
  • 使用经过校准的光探头在一个屏幕上比较光信号和电气信号时序

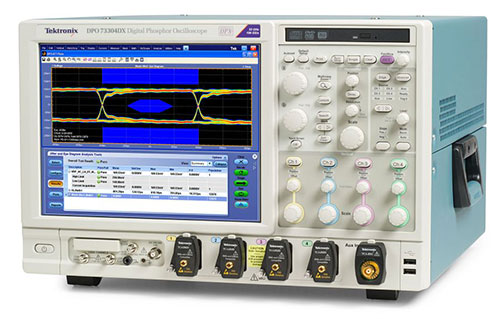

DPO70804C

MSO/DPO70000缩短调试时间

DPO71604C

从第一次开机一直到操作检查,MSO/DPO70000系列可提供快速查找问题所需的功能。 业界领先的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。

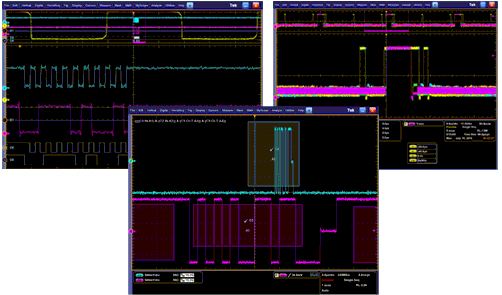

iCapture™:同时查看数字和模拟信号

MSO/DPO70000特点

  • FastAcq 追踪不断变化的信号,显示真实的系统行为,包括难检故障
  • 利用并行/串行总线解码/触发,快速查找无效状态或总线序列
  • iCapture™ 无需更改连接即可轻松验证数字信号的模拟特征
  • 可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间

可让您追踪信号的测量和分析工具

DPO72004C

应用支持包可提供验证和证明您的最新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。

MSO/DPO70000特点

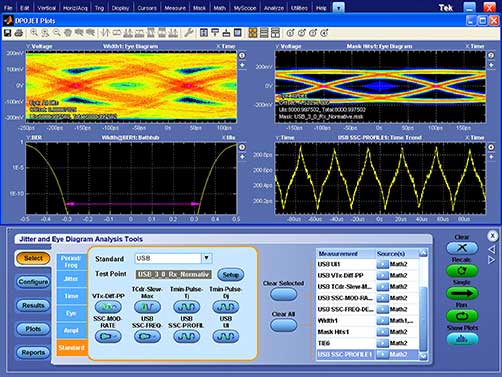

  • DPOJET:最全面灵活的测量工具
  • SDLA:最强大全面的工具,用于分析和补偿串行数据链路中的信号影响
  • 最广泛的标准支持,包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PCIe Gen3/Gen4、SATA/SAS、USB3.1、Type-C、10/100BaseT 至 10G/100G 以太网
  • 功能强大的调试工具可迅速发现/解决设计挑战
  • 光测量,例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头

是否需要在维修过程中使用相同的备用仪器

仪器维修期间时保持高效。 金牌服务选项将提供免费备用装置,使您的团队保持工作状态。 备用装置在服务开始后 48 小时内发货,并且金牌服务客户的仪器到达我们的服务中心时将受到优先处理。

型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数
DPO70404C 4 GHz 25 GS/s 31.25M 点 - 125M 点 4 -
DPO72504DX 25 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 -
DPO70804C 8 GHz 25 GS/s 31.25M 点 - 125M 点 4 -
DPO71604C 16 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 -
DPO72004C 20 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 -
MSO71254C 12.5 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16
MSO70604C 6 GHz 25 GS/s 62.5M 点 - 125M 点 4 16
MSO72004C 20 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16
MSO70804C 8 GHz 25 GS/s 62.5M 点 - 125M 点 4 16
MSO73304DX 33 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16
MSO71604C 16 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16
MSO70404C 4 GHz 25 GS/s 62.5M 点 - 125M 点 4 16
MSO72304DX 23 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16
MSO72504DX 25 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16
DPO71254C 12.5 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 -
DPO72304DX 23 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 -
DPO73304DX 33 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 -
DPO70604C 6 GHz 25 GS/s 31.25M 点 - 125M 点 4 -

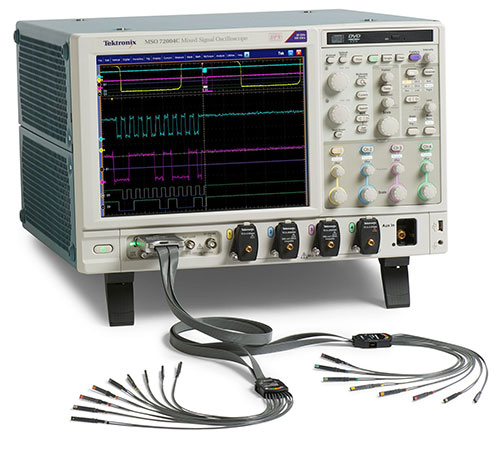

MSO71254C

模拟/数字设计和调试

调试下一代设计时,您需要快速查找和分析广泛的混合信号问题,从信号完整性问题(如串扰或抖动)到总线故障(如建立时间和保持时间违例或丢包)。 这就是您需要具有功能强大的工具和可靠性能的示波器的时候了。 工作台上有MSO/DPO70000时,您将能确保按时完成工作。

特点

  • 轻松查看输入信号的模拟特征,使用 iCapture™ 在 4 条模拟通道和 16 条逻辑通道上验证系统定时
  • 在时间量程上分析系统操作,您需要在所有通道上都安装深度存储器
  • 使用全套触发、解码和测量工具,快速查找并解决问题

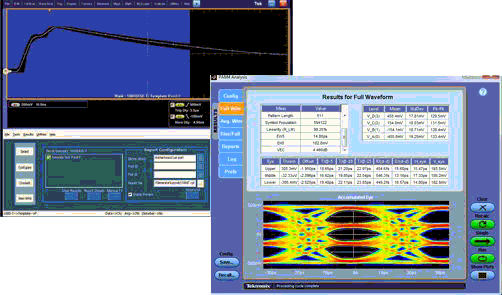

数据通信

MSO70604C

如今的数据通信网络在不断发展,并且建立在许多不同的标准之上。MSO/DPO70000提供全面的集成工具系列用于以太网设备物理层的验证,还可用于从 10BASE-T 直到 40/100GB 基于以太网系统的调试。MSO/DPO70000还提供适用于其他数据通信标准的高级一致性和调试工具。
满足您的标准的一致性和调试工具
探索 400G PAM4 测试解决方案

特点

  • 特定标准的自动一致性测试和调试工具
  • 广泛的抖动分析和调试工具集
  • 检定 PAM4 和 NRZ 信号

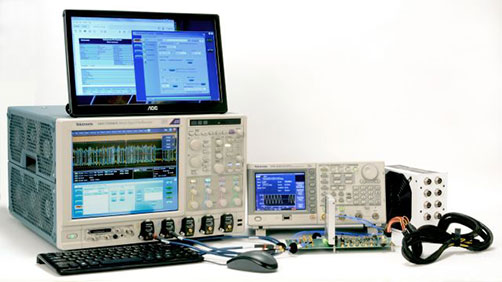

高速串行通信

MSO72004C

下一代数字接口标准会突破如今的一致性和调试工具的极限。MSO/DPO70000系列的自动测量套件可加快 PHY 验证周期,并保证一致性。当一致性测量未通过时,可使用协议解码、可视化触发等强大工具来缩短调试时间。在串扰或其他多通道噪声耦合中确定抖动和噪声。
PCI Express、DDR4、USB 和 SAS/SATA 解决方案电子指南
所有高速串行一致性和调试工具

混合信号示波器特点

  • 加快 PCIe、SATA或 SAS 设计的分析、验证和预一致性测试
  • 测试 SuperSpeed USB 3.1 Type-C 设计时快速查找问题的根本原因
  • 减少 DisplayPort 一致性测试和 HDMI 物理层验证的时间
  • SDLA 与 DPOJET 提供计算机、通信和内存总线的全面模拟和测量

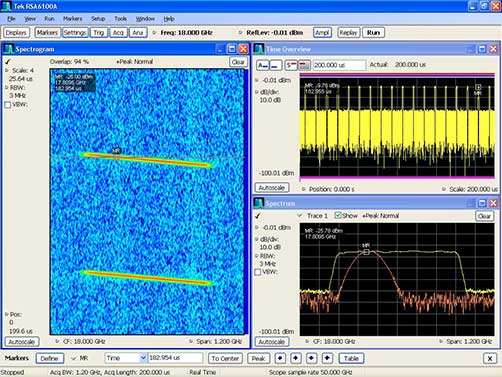

雷达和射频

MSO70804C

配有 SignalVu 矢量信号分析软件的MSO/DPO70000系列可为您提供所需的分析功能,让您满怀信心地克服最具有挑战性的射频、无线和微波设计问题。 您可以使用泰克实时频谱分析仪上使用的工具分析达 33GHz 的信号。

触发、捕获、分析宽带频谱事件

混合信号示波器特点

  • 轻松检验宽带雷达、高数据速率卫星链路、WLAN 802.11或跳频无线电设计
  • 同时测量频率、时间、相位、调制域
附件 TCA-1MEG
产品技术资料 描述 放大器;高阻抗缓冲器;1 兆欧/10PF;TEKPROBE BNC 至 TEKCONNECT;带 P6139B,可追溯校准标准证明
附件 TCA292D
产品技术资料 描述 视图 产品技术资料 2.92 MM TEKCONNECT 适配器
附件 TCA-292MM
产品技术资料 描述 视图 产品技术资料 TEKCONNECT 2.92MM;TEKCONNECT 适配器,带 2.92MM 输入连接器
附件 TCA75
产品技术资料 描述 视图 产品技术资料 TEKCONNECT 适配器;75 欧姆至 50 欧姆,带 75 欧姆输入连接器
附件 TCA-BNC
产品技术资料 描述 视图 产品技术资料 TEKCONNECT BNC;TEKCONNECT 适配器,带 BNC 输入连接器
附件 TCA-N
产品技术资料 描述 视图 产品技术资料 TEKCONNECT N;TEKCONNECT 适配器,带 N 连接器输入
附件 TCA-SMA
产品技术资料 描述 视图 产品技术资料 TEKCONNECT SMA;TEKCONNECT 适配器,带 SMA 输入连接器
附件 TCA-VPI50
产品技术资料 描述 TekVPI 至 TekConnect 适配器,用于 50 欧姆终端附件
附件 TPA-BNC
产品技术资料 描述 探头适配器,从 TekProbe-BNC 至 TekVPI
DPO70404C
附件 描述
TCA-1MEG 放大器;高阻抗缓冲器;1 兆欧/10PF;TEKPROBE BNC 至 TEKCONNECT;带 P6139B,可追溯校准标准证明
TCA292D 2.92 MM TEKCONNECT 适配器
TCA-292MM TEKCONNECT 2.92MM;TEKCONNECT 适配器,带 2.92MM 输入连接器
TCA75 TEKCONNECT 适配器;75 欧姆至 50 欧姆,带 75 欧姆输入连接器
TCA-BNC TEKCONNECT BNC;TEKCONNECT 适配器,带 BNC 输入连接器
TCA-N TEKCONNECT N;TEKCONNECT 适配器,带 N 连接器输入
TCA-SMA TEKCONNECT SMA;TEKCONNECT 适配器,带 SMA 输入连接器
TCA-VPI50 TekVPI 至 TekConnect 适配器,用于 50 欧姆终端附件
TPA-BNC 探头适配器,从 TekProbe-BNC 至 TekVPI

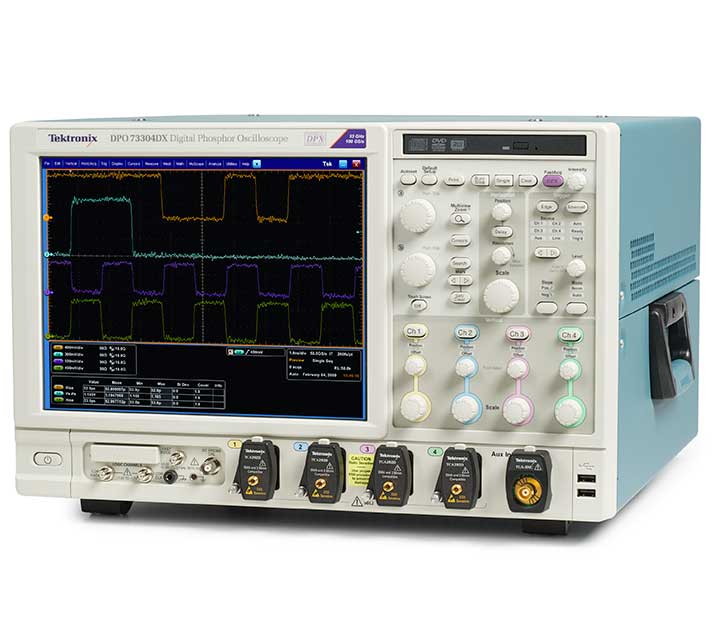

DPO72504DX
How to Address Your Toughest Serial Bus Design Challenges with EDA and Measurement Correlation How to Address Your Toughest Serial Bus Design Challenges with EDA and Measurement Correlation This Tektronix webinar will teach engineers how to use modeling tools to correlate simulations with high-speed physical layer measurements on Serial Bus Standards using the DPO/MSO70000 Series …
MSO73304DX Memory Interface Verification and Debug This webinar will explain how to prepare for next generation DDR-based memory testing. Learn about the changes these new standards bring to electrical verification and how to prepare for proper …
MSO-DPO70000 Product Demo-Overview MSO-DPO70000 Product Demo-Overview TheMSO/DPO70000Series oscilloscope delivers exceptional signal acquisition performance and analysis capability. Discover your real signals and capture more signal details with the industry's …
USB3 Compliance Testing  Comprehensive  Efficient USB3 Compliance Testing Comprehensive Efficient Learn how to dramatically cut down test time on required compliance interop tests for USB3 using an automated test suite from Tektronix.
Getting to PCI Express Compliance Faster Getting to PCI Express Compliance Faster As design margins shrink, accurate and standard-specific measurement is key to debugging, verifying design and performing interoperability testing when designing PCIe devices. Having confidence in …
Using SDLA Visualizer Using SDLA Visualizer Learn how to open closed eyes using equalization techniques and how to de-embed reflections and loss caused by the measurement setup using SDLA Visualizer for Tektronix Real-Time Oscilloscopes.
NEW Leading Edge P7700 Series Probe NEW Leading Edge P7700 Series Probe The NEW P7700 Series TriMode Probe provides the highest probe fidelity available for real-time oscilloscopes. Watch our 60-second video to see how this new probe can help minimize noise and easily … 400G-ZR/ZR+ Next Generation Datacenter Technology Get a view into next generation datacenter technology. After an overview, we dive into the signal analysis of coherent links.


探头 描述
P6717A 探头,通用升级,带附件包
P6750 探头,P6750 DMAX 适用于 MSO70K 仪器
P6780 17 通道差分输入逻辑探头,用于 MSO70000 及焊接附件
低压差分探头
探头 描述
P6330 探头;差分;3.5 GHZ 带宽,BNC,+/-1.75 V 差分,大动态范围,+5V -4V 共模范围,输入处 2.3 MV RMS 噪声,5X 衰减 - 可追溯校准标准证明
P7313SMA 13 GHZ 差分信号采集系统,带 SMA 输入
P7330 探头;差分;3.5 GHZ 带宽,+/-1.75 V 差分,大动态范围,+5V -4V 共模范围,输入处 2.3 MV RMS 噪声,5X 衰减 - 可追溯校准标准证明
P7350 DIFFERENTIAL PROBE, 5 GHZ
P7380SMA 8 GHZ DIFFERENTIAL SIGNAL ACQUISITION SYSTEM WITH SMA INPUTS,CERTIFICATE OF TRACEABLE CALIBRATION STANDARD
P7504 4GHz TRIMODE 差分探头
P7506 6GHz TRIMODE 差分探头
P7508 8GHz TRIMODE 差分探头
P7513A 13GHz TRIMODE 差分探头
P7516 TRIMODE 差分探头。 产品附带可追溯校准标准证明。
P7520 TRIMODE 差分探头。 产品附带可追溯校准标准证明。
P7520A TriMode 差分探头
P7625 25 GHz 低噪 TRIMODE 探头,与附件同箱
P7630 30 GHz 低噪 TRIMODE 探头,与附件同箱
P7633 33 GHz 低噪 TRIMODE 探头,与附件同箱
P7708 8 GHz TriMode 探头,采用 TekFlex 连接器技术、TekConnect 接口
P7713 13 GHz TriMode 探头,采用 TekFlex 连接器技术、TekConnect 接口
P7716 16 GHz TriMode 探头,采用 TekFlex 连接器技术、TekConnect 接口
P7720 20 GHz TriMode 探头,采用 TekFlex 连接器技术、TekConnect 接口
光探头 - 低带宽
探头 描述
P6701B 光电转换器;DC-1GHZ,500-950NM,TPI - 可追溯校准标准证明
P6703B 光电转换器;DC-1GHZ,1100-1650NM,TPI - 可追溯校准标准证明
电流探头
探头 描述
TCPA300 电流探头:100 MHz,放大器(需要探头)
TCPA400 电流探头:50 MHz,放大器(需要探头)
隔离探头
探头 描述
TIVH02 IsoVu 光隔离差分探头,200 MHz,TekVPI,3 m 电缆,包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部
TIVH02L IsoVu 光隔离差分探头,200 MHz,TekVPI,10 m 电缆,包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部
TIVH05 IsoVu 光隔离差分探头,500 MHz,TekVPI,3 m 电缆,包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部
TIVH05L IsoVu 光隔离差分探头,500 MHz,TekVPI,10 m 电缆,包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部
TIVH08 IsoVu 光隔离差分探头,800 MHz,TekVPI,3 m 电缆,包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部
TIVH08L IsoVu 光隔离差分探头,800 MHz,TekVPI,10 m 电缆,包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部
TIVM1 IsoVu 光隔离差分探头,1 GHz,TekVPI,3 m 电缆,包括 5X(IVTIP5X) 和 25X(IVTIP25X) 端部
TIVM1L IsoVu 光隔离差分探头,1 GHz,TekVPI,10 m 电缆,包括 5X(IVTIP5X) 和 25X(IVTIP25X) 端部
高压单端探头
探头 描述
P5100A 高压探头:500 MHz,100X,2.5 kV,单端,BNC
P6015A 高压探头;75MHZ,40KV,1000X 10 FT - 可追溯校准标准证明
高压差分探头
探头 描述
P5200A 高压探头:50 MHz,50X/500X,1.3 kV,差分,BNC
P5202A 差分探头;20X/200X,100 MHZ 差分电压探头
P5205A 高压探头:100 MHz,50X/500X,1.3 kV,差分,BNC
P5210A 高压探头:50 MHz,100X/1000X,5.6 kV,差分,BNC
P6250 PROBE, DIFF HV, WITH TEKPROBE-BNC INTERFACE, 42V, 500MHZ - CERTIFICATE OF TRACEABLE CALIBRATION STANDARD
P6251 探头,差分 HV,带 TEKPROBE-BNC 接口,42V,1GHZ - 可追溯校准标准证明
高带宽光探头
探头 描述
DPO7OE1 33 GHz,单模/多模,光探头,适用于MSO/DPO70000实时示波器。 波长范围:750nm - 1650nm
DPO7OE2 59 GHz,单模,光探头,适用于MSO/DPO70000实时示波器。 波长范围:1200nm - 1650nm
