PFOTEK839多功能过程校验仪

PFOTEK839多功能过程校验仪是新一代智能过程校验仪,手机菜单操作模式,强大的任务管理功能,满足工业现场及实验室校准温度、压力等过程仪表的要求,是校准、维护和检修热工仪表的理想工具。 主要特点: 1.测量和输出完全隔离,互不干扰; 2.可测量电压、电流、电阻、频率、脉冲、开关(通断),也可使用热电阻或热电偶测量温度; 3.可输出电压、电流、电阻、频率、脉冲等信号; 4. 可模拟13种热电偶(K、E、J、T、N、R、S、B、C、D、G、L、U)及......

产品描述

PFOTEK839多功能过程校验仪是新一代智能过程校验仪,手机菜单操作模式,强大的任务管理功能,满足工业现场及实验室校准温度、压力等过程仪表的要求,是校准、维护和检修热工仪表的理想工具。

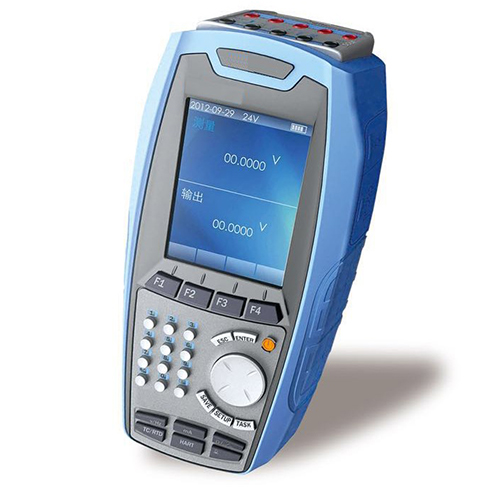

 PFOTEK839
主要特点:
1.测量和输出完全隔离,互不干扰;
2.可测量电压、电流、电阻、频率、脉冲、开关(通断),也可使用热电阻或热电偶测量温度;
3.可输出电压、电流、电阻、频率、脉冲等信号;
4. 可模拟13种热电偶(K、E、J、T、N、R、S、B、C、D、G、L、U)及9种热电阻(Pt1000、Pt500、Pt100、Pt10、Cu10、Cu50、Cu100、Ni120、Ni100)的测量和输出,并提供冷端补偿;
5.提供与测量、输出相互隔离的DC24V电源;
6.支持数据存储功能;
7.支持步阶或编程等输出方式;
8.可连接PFOTEK智能数字压力模块;
9.提供热工宝典、模拟变送器、用户自建热电阻库、温度压力单位换算等常用工具;
10.先进的自动冷端补偿技术:内嵌式冷端保温模块,快速跟踪温度变化,
11.高分辨率的TFT显示屏,中文显示,良好的人机交互界面;
12.RS232接口及开放的通讯规约,便于用户远程组网。
13.支持在线固件升级
14.重量轻,体积小。

技术指标:
1. 使用环境
①环境温度:(-10~50)℃   ②相对湿度:<90%   ③气   压:(86~106)KPa
2. 存储环境
①环境温度:(-20~60)℃   ②存储湿度:<90%
3.电源
 ①供电:内置充电电池或外接适配器供电;外接适配器是,校验仪会切断电池供电回路,同时给电池充电;
   ②由专用12V适配器充电;
   ③为了使校验仪获得更好的测量和输出效果,推荐使用电池供电。
3. 技术参数
①显示:3.5寸高分辨率TFT彩屏;
②尺寸及重量:208mm(长)×101mm(宽)×55mm(高),约700g;
③测量及输出:φ4mm电气插孔;充电插孔:φ2.1mm充电插座;
④热电偶测量及模拟输出(采用冷端自动补偿方式):热电偶扁平微型插座;
⑤ RS232接口:标准RS232-DB9插座;
⑥压力模块:7芯航插(至适用于PFOTEK839系列);
⑦电信号测量技术指标(环境温度20℃±5℃)

测量信号种类 量程范围 准确度 分辨率
电流 (-30.0000-30.0000)mA ±(0.01%RD+0.005%F.S) 0.1uA
电压 (-30.0000-30.0000)V ±(0.01%RD+0.005%F.S) 0.1mV
毫伏电压 (-75.0000-75.0000)mV ±(0.01%RD+0.005%F.S) 0.1uV

电阻
3线制 (0~400.000)Ω
(0~4000.000)Ω
±(0.02%RD+0.005%F.S) 1mΩ
4线制 (0~400.000)Ω
(0~4000.000)Ω
±(0.01%RD+0.005%F.S) 1mΩ
频率 (1~50000.0)Hz ±(0.005%RD+0.002%F.S) 0.1Hz
脉冲 0~999999 ±1个脉冲 1
开关(通断) 若开关带巡检电压,电压范围为(3.0~24.0)V

⑧信号输出技术指标(环境温度20℃±5℃ )
测量信号 种类 测量范围 较大允许误差 分辨率
电流 (-30.0000~30.0000)mA ±(0.01%RD+0.005%FS) 0.1uA
电压 (-30.0000~30.0000)V ±(0.01%RD+0.005%FS) 0.1mV
毫伏电压 (-75.0000~75.0000)mV ±(0.01%RD+0.005%FS) 0.1uV
频率 (0.0~50000.0)Hz ±(0.01%RD+0.005%FS) 0.1Hz
脉冲 0~999999 ±1个脉冲 1
电阻 3线制 (0.000~400.000)Ω
(400.000~4000.00)Ω
±(0.02%RD+0.005%FS) 1mΩ
10mΩ
4线制 (0~400.000)Ω
(400.000~4000.00)Ω
±(0.01%RD+0.005%FS) 1mΩ
10mΩ
开关(通断) 若开关带巡检电压,电压范围为(3.0~24.0)V


⑨使用热电偶测量和模拟热电偶输出温度准确度(环境温度20℃±5℃)
热电偶类型 标准 温度范围(℃) 允差适用温度范围(℃) 较大允许误差(℃)
测量 输出
K型 IEC584 -270~1372 -200~-100 ±0.6 ±0.4
-100~600 ±0.3 ±0.2
600~1372 ±0.4 ±0.4
E型 IEC584 -270~1000 -200~-100 ±0.4 ±0.3
-100~600 ±0.2 ±0.2
600~1000 ±0.2 ±0.2
J型 IEC584 -210~1200 -210~-100 ±0.5 ±0.3
-100~1200 ±0.3 ±0.3
T型 IEC584 -270~400 -200~0 ±0.6 ±0.4
0~300 ±0.2 ±0.2
300~400 ±0.2 ±0.2
N型 IEC584 -270~1300 -200~-100 ±0.8 ±0.6
-100~1300 ±0.4 ±0.3
R型 IEC584 -50~1768 -20~100 ±1.6 ±1.2
100~500 ±1.0 ±0.8
500~1768 ±0.8 ±0.6
S型 IEC584 -50~1768. -20~100 ±1.6 ±1.2
100~400 ±1.2 ±0.8
400~1768 ±1.0 ±0.6
B型 IEC584 0~1820 600~900 ±1.3 ±1.0
900~1200 ±1.0 ±0.8
1200~1820 ±0.8 ±0.6
C型 ASTM E988 0~2315 0~1000 ±0.6 ±0.7
1000~1800 ±0.8 ±1.0
1800~2315 ±1.2 ±1.5
D型 ASTM E988 0~2315 0~100 ±0.6 ±0.6
100~1100 ±0.5 ±0.6
1100~2000 ±0.8 ±1.0
2000~2315 ±1.0 ±1.4
G型 ASTM E1751 0~2315 0~200 ±2.5 ±2.6
200~400 ±0.5 ±0.6
400~1400 ±0.5 ±0.6
1400~2315 ±0.8 ±1.1
L型 DIN43710 -200~900 -200~-100 ±0.3 ±0.5
-100~400 ±0.2 ±0.3
400~900 ±0.5 ±0.6
U型 DIN43710 -200~600 -200~0 ±0.5 ±0.4
0~600 ±0.3 ±0.5

⑩使用热电阻测量和模拟热电阻输出温度准确度(环境温度20℃±5℃)
热电阻类型 标准 温度范围(℃) 允差适用温度范围(℃) 较大允许误差(℃)
测量 输出
3线制 4线制
Pt1000(385) IEC751 -200~850 -100~200 ±0.13 ±0.08 ±0.29
200~600 ±0.24 ±0.13 ±0.45
600~840 ±0.32 ±0.19 ±0.56
Pt500(385) IEC751 -200~850 -100~200 ±0.22 ±0.16 ±0.35
200~600 ±0.35 ±0.22 ±0.56
600~850 ±0.39 ±0.28 ±0.69
Pt100(385) IEC751 -200~850 -100~200 ±0.18 ±0.14 ±0.15
200~600 ±0.27 ±0.18 ±0.21
600~850 ±0.36 ±0.29 ±0.35
Pt100(3926) IEC751 -200~850 -100~200 ±0.18 ±0.14 ±0.15
200~600 ±0.27 ±0.18 ±0.21
600~850 ±0.36 ±0.29 ±0.35
Pt100(3916) IEC751 -200~850 -100~200 ±0.18 ±0.14 ±0.15
200~600 ±0.27 ±0.18 ±0.21
600~850 ±0.35 ±0.29 ±0.35
Pt10(385) IEC751 -200~850 -100~200 ±0.68 ±0.64 ±0.66
200~600 ±0.85 ±0.82 ±0.79
600~850 ±0.98 ±0.89 ±1.09
Cu100(385) IEC751 -50~150 -50~150 ±0.15 ±0.10 ±0.18
Cu50(385) IEC751 -50~150 -50~150 ±0.19 ±0.17 ±0.20
Cu10(427) IEC751 -100~260 -100~260 ±0.65 ±0.58 ±0.62
Ni120(672) DIN43760 -100~260 -100~260 ±0.08 ±0.06 ±0.08
Ni100(618) DIN43760 -100~260 -100~260 ±0.10 ±0.07 ±0.10
