德国ERICHSEN 548型油漆检验仪(测厚仪)

ERICHSEN 548型 油漆检验仪 测量根据标准斜边切割原理在样品上以一定角度进行切割。是在518S产品基础上研发的。专门针对比较硬、脆的材料。通过切割面的投影宽度利用简单的几何关系可计算出涂层的厚度。将涂层的破坏控制为一个非常小的锥形孔如图所示。在测量显微镜中,可见一系列的同心圆,使用测量显微镜测量同心圆的半径差值,再乘一个已知系数便可计算出膜厚。特别对钻孔敏感的产品,主要是硬易碎的产品,这些产品可能因钻头的少许偏离......

产品描述

油漆检验仪
ERICHSEN 548型油漆检验仪测量根据标准斜边切割原理在样品上以一定角度进行切割。是在518S产品基础上研发的。专门针对比较硬、脆的材料。通过切割面的投影宽度利用简单的几何关系可计算出涂层的厚度。将涂层的破坏控制为一个非常小的锥形孔如图所示。在测量显微镜中,可见一系列的同心圆,使用测量显微镜测量同心圆的半径差值,再乘一个已知系数便可计算出膜厚。特别对钻孔敏感的产品,主要是硬易碎的产品,这些产品可能因钻头的少许偏离中心轴,使材料在切割边缘可能破裂甚至脱落,导致用显微镜测量时界面难以判断。

ERICHSEN 548型油漆检验仪测量方法:
用标记笔作一个比较标记,将钻头直接对准测试位置将钻头直接对准测试位置使用支架时,将样品上的测试点放到钻头下面,然后旋转压板将其固定。在样品上钻孔直到基材为止利用显微镜结合刻度系数进行测量。判断样品的形状是否可以使用548进行测量决定于是否使用钻孔支架。

ERICHSEN 548型测厚仪将518S的应用进行了扩展,特别对钻孔敏感的产品,主要是硬易碎的产品,这些产品可能因钻头的少许偏离中心轴,使材料在切割边缘可能破裂甚至脱落,导致用显微镜测量时界面难以判断。其配备了高精度旋转/滑动轴向轴承装置,其虽然可以沿电源线的长度移动,不过还是一种实验室仪器,它可以放在手中使用,或与测量支架结合使用,支架属于标准配置。相应的显微镜未装在主机上,与518S不同,但可以单独购买。如果需要可以作为一个独立仪器,例如评估油漆破坏程度,腐蚀蠕变、孔等,由于没有显微镜548外观为细长形。

ERICHSEN 548型油漆检验仪技术指标:
主机尺寸:(高×宽×深)145×70×40mm
净重:约600g
钻头转速:约500转/分
主电源(插入式)(100-240)VAC(47-63)Hz
电源(插入式)18VDC/0.8A

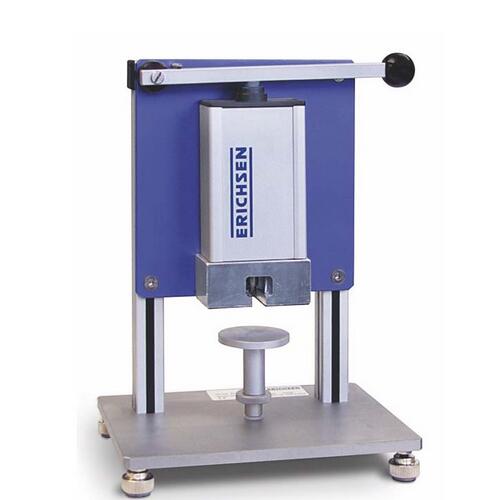

钻孔支架

ERICHSEN 548型油漆检验仪
尺寸:(高×宽×深)280×190×120mm
净重:约3.2kgs
测量显微镜(456-50)
尺寸:(高×宽×深)105×130×40
净重:150g
放大倍数:50
