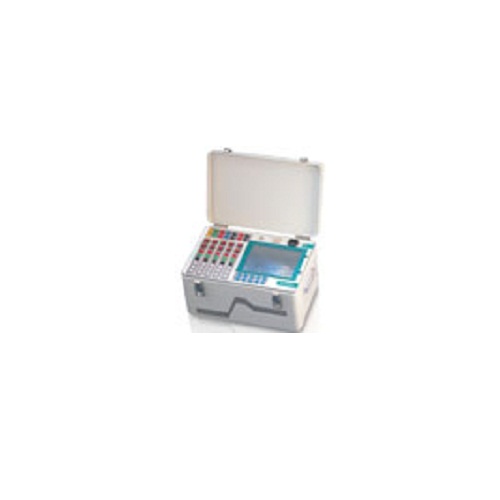

PWU-B备用电源自投入装置测试仪
PWU-B备用电源自投入装置测试仪能正确模拟变电站出现的各种故障失电，对备自投装置的动作行为进行测试，能够对变压器备自投、进线备自投和分段备自投等进行全面测试。 正确模拟进线备自投逻辑 正确模拟分段（桥开关）备自投逻辑 正确模拟变压器备自投逻辑 准确校验电压动作值、电流动作值、跳闸时间、合闸时间、电压闭锁值、电流闭锁值 连接模拟断路器进行整组试验 集两段母线和两条支路模拟、5个模拟断路器、8.4寸真彩触摸屏为一体的备自......
产品描述
PWU-B备用电源自投入装置测试仪能正确模拟变电站出现的各种故障失电，对备自投装置的动作行为进行测试，能够对变压器备自投、进线备自投和分段备自投等进行全面测试。
正确模拟进线备自投逻辑
正确模拟分段（桥开关）备自投逻辑
正确模拟变压器备自投逻辑
准确校验电压动作值、电流动作值、跳闸时间、合闸时间、电压闭锁值、电流闭锁值
连接模拟断路器进行整组试验
集两段母线和两条支路模拟、5个模拟断路器、8.4寸真彩触摸屏为一体的备自投装置专用测试仪
采用高性能嵌入式处理器＋DSP的硬件架构，保证了测试结果的高精度
内置WinCE操作系统，采用800×600真彩色大屏幕液晶，软件界面上实时显示系统的接线方式和断路器的接点状态，利用触摸屏进行参数输入和测试控制，操作简单方便
直接显示变电站主接线图，图形化模拟两种典型接线的各种自投逻辑，清晰直观
能够将试验参数和测试结果进行保存，试验参数和测试结果可以通过U盘导出
软件维护和升级方便，用户可以利用U盘对软件进行升级
交流电压输出范围： UA1、UB1、UC1、UL1 、UA2、UB2、UC2、UL2 ，8×（0V～120V）
交流电流输出范围： I1、I2，2×（0A～2A）
频率输出范围： 10Hz～60Hz
交流电压、电流误差：0.5%
频率误差：1mHz
模拟断路器技术参数
开入量：5个，具有判断通断功能，空接点与30V～250V电位兼容，极性自动识别模拟断路器：5个、跳闸时间 40ms、合闸时间 50ms、跳闸电流1.5A、合闸电流 0.5A，并配有手动跳闸按钮、手动合闸按钮、跳合闸指示灯两个USB接口：可连接鼠标，也可通过U盘将测试数据导出。此文章来自压力校验仪。
