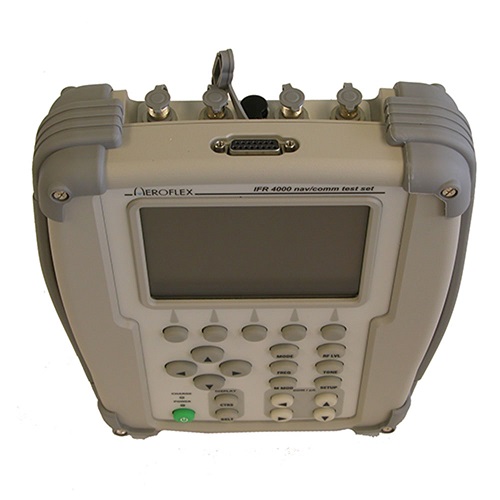

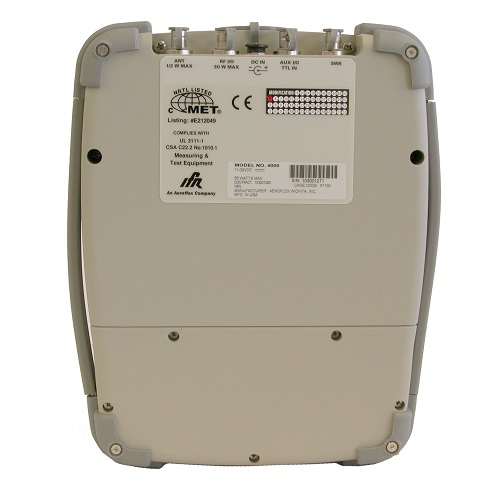

Aeroflex IFR4000 导航/通信外场测试仪
航空电子测试必选的Aeroflex品牌和IFR 4000型号，IFR 4000导航/通讯测试仪是全进口的，是波音公司和空客公司指定的维修检修仪器之一。该产品一般含有的标准附件包括：VHF/UHF多频段天线，定制的设备箱，操作手册(CD)，交流/直流电源，交流电缆，TNC（阳）至TNC（阳）同轴电缆，TNC短路器，备用保险丝，延长标准保修期，包括4000校准服务。 可选购W4000/203C 36个月的延长标准保修期，包括定期校准W4000/205C 60个月的延长标准保修期，包括定期校准服务。 Aerofle......
产品描述
航空电子测试必选的Aeroflex品牌和IFR 4000型号，IFR 4000导航/通讯测试仪是全进口的，是波音公司和空客公司指定的维修检修仪器之一。该产品一般含有的标准附件包括：VHF/UHF多频段天线，定制的设备箱，操作手册(CD)，交流/直流电源，交流电缆，TNC（阳）至TNC（阳）同轴电缆，TNC短路器，备用保险丝，延长标准保修期，包括4000校准服务。
可以精确测量HF发射机的频率、输出功率、调制度（AM和SSB USB/LSB）和 接收机的 灵敏度 生成ARINC 596呼叫信号
可以精确测量HF/VHF/UHF天线和/或馈线的驻波比（SWR） 使用多种DDM设置选项来模拟航向道和下滑道（CAT 1、2和3地面站）信号 扫描定位DDM，用作耦合自动导 试验（同时模拟航向道、下滑道以及指点信标信号）
模拟不同方位的VOR信标
模拟指点信标、可选航路点（Z）、外指点和中指点信号
精确测量121.5/243 MHz紧急信标发射机 的频率、输出功率、调制度（AM）。耳机音频输出，用于监视扫描音频信号
精确测量406 MHz COSPAS/SARSAT紧急信标发射机的频率、输出功率。解码并显示所有位置和用户协议
向导测试功能可节省总体测试时间 5.7英寸液晶显示器，可调节背光和对比度
内置电池可连续使用8小时
IFR 4000用于验证ILS、VOR和指点信标接收机以及VHF/UHF AM/FM和HF AM/SSB收发信机的工作和安装情况。
IFR 4000体积轻巧（不到8 lbs），电池使用时间长（8小时），并且采用了人体工程学设计，成为目前市场上很易携带的导航通讯外场测试仪。它可在机舱测试和内场测试两种模式之间轻松切换。
通过菜单启动功能的方式和向导测试功能使它极其容易操作。除此之外，其价格也非常优惠，使用户可以拥有一款物超所值的仪器。
IFR 4000通过配备用于空中测量的三模天线或与射频I/O端口的直接连接，支持在外场或内场环境中进行测试。
VOR可在108.00至117.95 MHz的VOR频段上生成信号。该信号拥有30 Hz可变相位和9960 Hz（使用30Hz参考相位调制的子载波频率）的幅度调制，每个音频信号调制度30%。IFR 4000还支持以30度预置步长和0.1度可变步长进行VOR方位选择。
航向道测试使用90 Hz和150 Hz音频信号在108.10至111.95 MHz的频段上生成信号，这两个音频信号拥有每音频信号20%的调幅。它提供可变DDM控制和固定DDM控制。
下滑道测试使用90 Hz和150 Hz音频信号在329.15至335.00 MHz的频段上生成信号，这两个音频信号拥有每音频信号40%的调幅。它提供可变DDM控制和固定DDM控制。
指点信标可以生成75 MHz的信号，该信号经过400、1300和3000 Hz可选音频信号的95%的调幅。
ILS 同时提供定位（带有扫频 DDM）、下滑道和指点信标信号。
COMM AM 提供了信号生成以及在10.0000 至400.0000 MHz范围内监测发射机功率和调制深度的能力。同时，它还提供了一个1020 Hz、经过30%调幅的音频信号，并提供了8.33 kHz/25 kHz信道步长或1 kHz可变步长的频率控制。
COMM FM提供了信号生成以及在10.0000至400.0000 MHz范围内监测发射机功率和调频偏移的能力。同时，它还提供了一个1000 Hz音频、在5 kHz频偏的调频信号。并提供了25/12.5 kHz信道步长或1kHz可变步长的频率控制。
COMM SSB提供了信号生成以及在10.0000至30.0000 MHz范围内监测发射机功率和调制深度的能力。同时，它还提供了经过1000 Hz音频信号或25至3000 Hz可变音频的SSB调制（LSB或USB）信号，并提供了100 Hz步长的频率控制。
SWR提供了在10.0000至400.0000 MHz范围上选定CW频率的SWR测量或扫频SWR测量。
SEL校准位置（选择呼叫）提供了可选的连续音频脉冲对。通过连续或单次脉冲串（VHF AM）方式发送这些脉冲对，可以测试选择呼叫解码器。
MORSE CODE（摩尔斯码）提供了在VOR和ILS定位模式中发送的1至4个字符。
FREQUENCY COUNTER（频率计数器）通过10至400 MHz的射频I/O连接器和ANT连接器以及1至10 MHz的AUX连接器提供外部频率测量。
121.5/243 BCN提供了对121.5/243 MHz扫描音频信号近程紧急信标的监测，包括监测发射机功率、频率、调幅深度、调制扫描音频信号开始和停止频率。通过Aux端口（需要用户制作的适配器电缆）提供耳机接收音频输出。
406 BCN提供了对406 MHz COPAS/SARSAT紧急定位发射机（ELT）、无线电紧急定位信标（EPIRB）和个人定位信标（PLB）的监测，其中包括发射机频率和功率。信标使用 BPSK 数据将发送远程导航系统或 GPS 接收机产生的位置信息。它支持COSPAS/SARSAT G.005 第 2 期第 1 版中定义的所有协议，包括6 个用户协议（附加一个测试协议）、5 个位置协议（附加一个测试协议）。IFR 4000 将自动完成协议管理和数据字段解码，并可监测发射机频率和功率。
IFR4000导航/通讯测试仪技术指标
备注：仪器需要15分钟的预热时间，才能符合以下所有技术指标。航空电子测试
射频信号发生器
输出频率
指点信标信道 72.0至78.0 MHz，25 kHz步长
指点信标预置 74.5、75.0或75.5 MHz
可变的指点信标
72.0至78.0 MHz，1 kHz步长
VOR信道 108.0至117.95 MHz，50 kHz步长
VOR预置 108.0、108.05或117.95 MHz
可变的VOR 107.0至118.0 MHz，1 kHz步长
LOC信道 108.1至111.95 MHz，50 kHz步长
LOC预置 108.1、108.15或110.15 MHz
可变的LOC 107.0至113.0 MHz，50 kHz步长
G/S信道 329.15至335.0 MHz，50 kHz步长
G/S预置 334.25、334.55或334.70 MHz
可变的G/S 327.0至337.0 MHz，1 kHz步长
通讯调幅信道 10.0000至400.0000 MHz，25 kHz步长；
118.0000至156.0000，8.33 KHz步长
通讯调幅预置 118.00、137.00或156.00 MHz（VHF频段）
225.00、312.00、400.00 MHz（UHF频段）
可变的通讯调幅
10.0000至400.0000 MHz，1 kHz步长
通讯调频信道 10.0000至400.0000 MHz，12.5或25 kHz步长
通讯调频预置 156.00、165.00或174.00 MHz
可变的通讯调频
10.0000至400.0000 MHz，1 kHz步长
通讯SSB信道 10.0000至30.0000 MHz，100 Hz步长
选择呼叫信道 118.0至156.0 MHz，25 kHz步长
选择呼叫预置118.0、137.0或156.0 MHz
可变的选择呼叫117.0至157.0 MHz，1 kHz步长
频率精度与时基相同
输出电平
天线连接器
单载波
10 MHz至75 MHz
-17至-67 dBm，0.5 dB步长
75 MHz至400 MHz
+13至-67 dBm，0.5 dB步长
精度±3 dB
双模-LOC 固定值0 dBm
精度±2.5 dB
双模-G/S0至-76 dBm，0.5 dB步长
精度±3 dB
三模-指点信标 固定值+13 dBm
精度 ±2 dB
三模-LOC 固定值-7 dBm
精度 ±2 dB
三模-G/S -7至-83 dBm，0.5 dB步长
精度 ±3 dB
射频I/O连接器
单载波
10 MHz至75 MHz
-40至-130 dBm，0.5 dB步长
75 MHz至400 MHz
-12至-130 dBm，0.5 dB步长
精度
-12至-39.5 dBm ±2.5 dB
-40至-94.5 dBm ±2.0 dB
-95至-120 dBm ±3 dB
双模-LOC 固定值-22 dBm
精度 ±2 dB
双模-G/S -22至-101 dBm，0.5 dB步长
精度 ±2.5 dB
频谱纯度
谐波 <-20 dBc
非谐波杂散信号
频率在10至400 MHz之间时，<-35 dBc
VOR 模式
VOR音频信号频率精度
参考值30 Hz ±0.02%
可变的30 Hz ±0.02% 1020 Hz ±0.02% 9960 Hz ±0.02%
调幅
校准位置 30、1020和9960 Hz音频信号 每个音频信号30%调幅
1020 Hz摩尔斯码 10％调幅
精度 ±2%调制度
可变范围 0%至55%调幅（30、9960和1020 Hz音频信号）
失真 在校准位置<2.0 %
调频 在9960 Hz子载波上峰值偏移为±480 Hz时参考值为30 Hz
精度 ±25 Hz峰值偏移
方位 可选择向背台
预置方位 0°、30°、60°、90°、120°、150°、180°、210°、240°、270°、300°和330°
可变方位 3600个数字方位，增量为0.1°
精度 ±0.1°
LOC 模式 LOC音频信号频率精度
90 Hz ±0.02%
150 Hz ±0.02%
1020 Hz ±0.02%
调制
校准位置90和150 Hz音频信号
每个音频信号20%调幅 1020 Hz音频信号 30％调幅 1020 Hz摩尔斯音频信号 10％调幅
精度 ±2%
调制度可变范围 0%至28%调幅（90和150 Hz音频信号） 0至42%调幅（1020 Hz音频信号）
失真 在校准位置<2.5%
LOC DDM
固定范围 ±0、0.093、0.155或0.200 DDM和音频信号抑制
精度 ±0.0015 DDM（±1.5 μA）±设置的3%（≤+10 dBm输出电平）
可变范围 ±0.4，0.001 DDM步长
精度 ±.0025 DDM（±2.5 μA）±设置的3%（≤+10 dBm输出电平）
可变扫描（仅限双模和三模）
范围 0至±30 μA
扫描速率 5至40秒 步长 5秒
精度 ±0.5秒/扫描
相移范围 0至120度，以5度递增（150 Hz相位，相对于90 Hz）
4000-110 IFR4000导航/通讯外场测试仪，带有US电源线
4000-220 IFR4000导航/通讯外场测试仪，带有欧洲电源线
4000OPT1 ELT(121.5/243 MHz信标和406 MHz COSPAS/SARSAT信标测试)
AeroflexIFR4000可选附件
AeroflexAC0820
Aeroflex台架
AC0821 RS-232电缆
AC0822PP 4000维护手册(印刷品)
AC0822CD 4000维护手册(CD)
AC0823PP 4000操作手册(印刷品)
AC0823CD 4000操作手册(CD)
注
注1-输入功率高于30 W时需要外部衰减器
注2-精度指标不包括外部衰减器
注3-电池充电温度范围：5°至40°C (由内置充电器控制)
注4-锂电池务必远离温度低于-20°C或高于60°C的环境
补充信息：
音频失真特征是在20 Hz至15 kHz后检波宽带中测得的。全部DDM测量是在射频输出信号上进行的。专业Aeroflex品牌中国供货商现货供应。
