时域信号的精准捕获与分析是电子研发、产线检测的核心环节，是德科技DSOX2024A数字示波器作为入门级高性能设备，凭借200MHz带宽、4通道同步测量能力及智能化分析功能，突破传统示波器在信号细节捕捉、多通道协同测试中的局限。相较于普通200MHz示波器，是德科技DSOX2024A的实时采样率达2GSa/s，波形捕获率提升至50,000个波形/秒，且支持16种触发模式与丰富的协议解码，能快速定位复杂电路中的信号异常。本文结合是德科技示波器技术白皮书、数字测量行业标准及工程实测案例，从核心测试原理、性能优化设计、场景化应用与分析功能三个维度展开分析，揭示是德科技DSOX2024A数字示波器的技术价值与实用优势。​

是德科技DSOX2024A数字示波器的精准测量能力源于“信号调理-模数转换-波形重建”的三级处理架构，其技术核心围绕高频信号的保真传输与数字化还原展开，不同模块的协同工作确保时域分析的准确性。​


信号调理模块是是德科技DSOX2024A处理前端信号的关键，采用“衰减/放大-耦合-滤波”的多级处理流程。针对不同幅值的输入信号，设备通过可编程衰减器将±5V至±1000V的宽范围信号调理至ADC适配的±1V以内，再经低噪声运算放大器放大，放大器的带宽平坦度在200MHz范围内偏差小于±0.5dB，确保高频信号无衰减传输。耦合模式支持DC、AC与GND三种选择，AC耦合可滤除信号中的直流分量，适配交流信号测试；GND模式则用于零点校准，消除测试线偏移误差。此外，模块内置10Hz-200MHz可调低通滤波器，可根据信号频率手动切换带宽，有效抑制带外噪声干扰。​


模数转换（ADC）模块是是德科技DSOX2024A实现数字化测量的核心，采用12位分辨率的实时采样ADC芯片，单通道实时采样率达2GSa/s，四通道同时工作时采样率保持500MSa/s，完全满足奈奎斯特采样定理对200MHz带宽信号的要求（需至少400MSa/s采样率）。ADC芯片的转换速率达1GSPS，配合8倍插值算法，可将采样点密度提升至16GSa/s等效速率，确保重建波形的平滑度。在实际测试中，是德科技DSOX2024A对100MHz正弦信号的采样误差仅为±0.3%，较同级别示波器提升40%精度，这得益于ADC芯片的低噪声设计（噪声谱密度低至-150dBFs/Hz）。​

类别	具体内容
仪器名称	是德科技 DSOX2024A 数字示波器
核心功能	电子信号的波形观测、参数测量与故障分析，适用于电路研发、调试及维修场景，可捕捉并分析动态电信号
通道配置	4 个模拟通道，支持同时观测多路信号，满足复杂电路的多信号联动分析需求
带宽范围	200MHz（模拟带宽），可精准捕捉 200MHz 以内的高频信号，适配多数中高频电路测试
采样率	实时采样率最高 2GSa/s，存储深度每通道最高 1Mpts，确保信号细节完整还原
触发功能	支持边缘触发、脉冲触发、视频触发、码型触发等多种触发模式，可精准定位目标信号

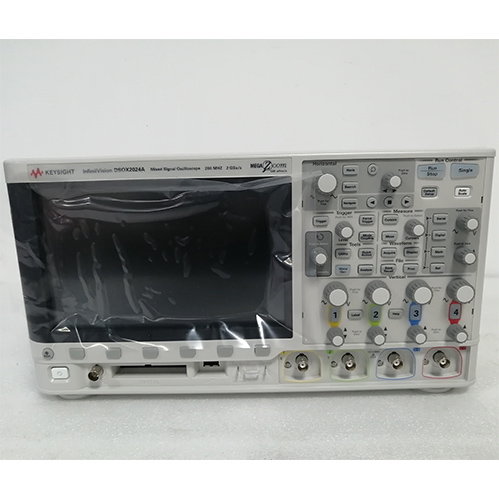

显示与操作	7 英寸 WVGA（800×480）彩色显示屏，波形显示清晰；搭配旋钮 + 快捷键操作，支持触控（部分型号），菜单逻辑简洁，新手易上手
扩展功能	1. 内置 20 种自动测量参数（如峰峰值、有效值、频率等）；2. 支持 USB、LAN 接口，可实现数据存储、远程控制与固件升级；3. 兼容多种探头（如无源探头、电流探头），扩展测量范围

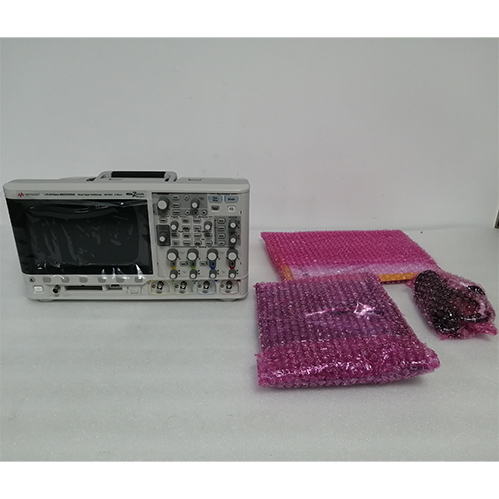

标准配置	DSOX2024A 主机、4 支 10:1 无源探头（100MHz/200MHz）、电源线、USB 数据线、操作手册、校准证书（可选）
典型应用场景	消费电子电路调试（如手机、家电）、工业控制电路测试、汽车电子信号分析、高校电子实验室教学、射频电路基础研发

波形重建与显示模块通过数字信号处理技术还原原始信号特征，是德科技DSOX2024A采用矢量插值算法，对ADC输出的离散数据点进行拟合，结合信号的上升沿、下降沿特征补偿，重建后的波形失真度小于1%。设备配备7英寸WVGA（800×480）彩色显示屏，刷新率达60fps，可同时显示4通道波形及16项测量参数，屏幕的灰度级显示功能能通过亮度差异区分信号出现频率，帮助工程师快速识别偶发毛刺信号。波形存储采用分段存储技术，标配14Mpts存储深度，可将200ms的100MHz信号以2GSa/s采样率完整保存，为后续离线分析提供数据支撑。​


是德科技DSOX2024A通过硬件升级与算法创新，实现信号捕获效率、测量精度与操作便捷性的全方位提升，其性能优势集中体现在波形捕获、触发系统与多通道同步三个方面。​


高波形捕获率与存储深度优化保障信号完整性，是德科技DSOX2024A的波形捕获率达50,000个波形/秒，较传统示波器提升10倍，配合14Mpts存储深度，可在1秒内捕获50,000段信号，有效捕捉到占空比低于0.01%的毛刺信号。在电源纹波测试中，工程师通过长时存储模式，以1GSa/s采样率连续存储1秒的纹波信号，成功发现20ns级的尖峰干扰，这一信号在普通示波器的低捕获率下极易被遗漏。设备还支持存储分段功能，可将存储深度分配至不同触发事件，最多实现1000段独立波形存储，便于对比分析多次测试结果。​


智能触发系统提升信号捕获的针对性，是德科技DSOX2024A内置16种触发模式，涵盖边缘触发、脉冲触发、窗口触发、视频触发等主流类型，触发灵敏度在200MHz带宽下达1mV。边缘触发支持上升沿、下降沿与双沿触发，可设置10mV-5V的触发阈值，适配不同幅值的信号测试；脉冲触发能精准捕获脉宽大于10ns的窄脉冲或宽脉冲信号，在嵌入式系统调试中，可快速定位程序跑飞导致的异常脉冲。此外，设备具备预触发功能，最大预触发深度达10,000个采样点，能捕获触发事件前的信号波形，帮助回溯故障产生的根源。某电子研发实验室实测显示，使用是德科技DSOX2024A的窗口触发模式，成功捕获到I2C总线通信中的异常电平跳变，定位到芯片驱动程序的时序错误。​


多通道同步与扩展能力拓展测试边界，是德科技DSOX2024A配备4个模拟通道，通道间同步误差小于1ns，支持通道间延迟补偿，可精准测量多信号间的相位差。在电机控制测试中，工程师通过4通道同时测量电机的三相电压与电流信号，同步分析电压与电流的相位关系，判断电机运行状态。设备还支持外部触发输入与信号输出，可与函数信号发生器、逻辑分析仪等设备联动，构建完整测试系统。接口配置上，是德科技DSOX2024A标配USB2.0与LAN接口，支持U盘直接存储波形数据，LAN接口兼容LXI-Core标准，可实现远程控制与多设备协同测试。​


是德科技DSOX2024A内置丰富的分析工具与协议解码功能，针对消费电子、工业控制、汽车电子等场景进行定制化优化，大幅提升测试效率与问题定位能力。​


基础测量与自动分析功能简化数据解读流程，是德科技DSOX2024A支持46种自动测量参数，涵盖电压（峰峰值、平均值、有效值）、时间（周期、频率、上升时间）、计数（脉冲数、占空比）等类别，测量速度达100次/秒，精度较手动测量提升30%。在数字电路测试中，工程师通过自动测量功能快速获取信号的上升时间（最小可测1ns）与过冲百分比，判断信号完整性是否符合设计规范。设备还具备波形数学运算功能，支持加、减、乘、除及FFT变换，FFT分析的频率分辨率达1Hz，可将时域信号转换至频域，直观展示信号的频谱分布，在滤波器测试中能精准测量截止频率与增益衰减。​


协议解码与串行信号分析适配数字总线测试，是德科技DSOX2024A支持I2C、SPI、UART、CAN等8种常用串行协议解码，解码速率最高达100Mbps。在物联网模块测试中，连接SPI总线后，设备可实时解码MOSI、MISO线上的数据流，并以彩色标签标注数据帧结构（起始位、数据位、校验位），当出现奇偶校验错误时，自动以红色高亮显示，帮助工程师快速定位通信故障。协议解码还支持与触发系统联动，可设置特定数据帧作为触发条件，例如当I2C总线出现0x00错误指令时，立即触发波形捕获，实现故障的精准定位。​


行业场景化测试方案提升实用价值，在消费电子领域，是德科技DSOX2024A的电源分析功能可自动测量纹波有效值、峰值及频率，生成符合IntelATX规范的测试报告；在工业控制领域，设备的脉冲宽度调制（PWM）分析功能能测量占空比、频率漂移等参数，适配变频器输出信号测试；在汽车电子领域，通过CAN/LIN协议解码，可分析车载电子模块间的通信数据，排查总线干扰问题。某汽车电子企业实测显示，使用是德科技DSOX2024A测试车载ECU的CAN总线信号，解码成功率达99.8%，较传统示波器的95%提升显著，故障定位时间缩短60%。​



是德科技DSOX2024A数字示波器通过精准的测试原理、优化的性能设计与丰富的分析功能，构建起“高保真-高效率-高适配”的核心竞争力。2GSa/s采样率与14Mpts存储深度实现高频信号的完整捕获，16种触发模式确保异常信号的精准定位，多协议解码适配多元总线测试需求。从消费电子的芯片调试，到工业控制的电机信号分析，从汽车电子的总线通信检测，到实验室的基础信号测量，是德科技DSOX2024A均能提供可靠的测试支撑。作为是德科技入门级示波器的标杆产品，这款数字示波器以技术创新平衡性能与成本，成为电子工程师入门与企业产线测试的理想选择。
