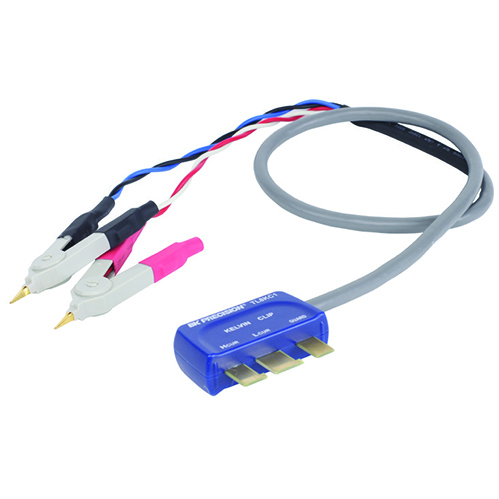

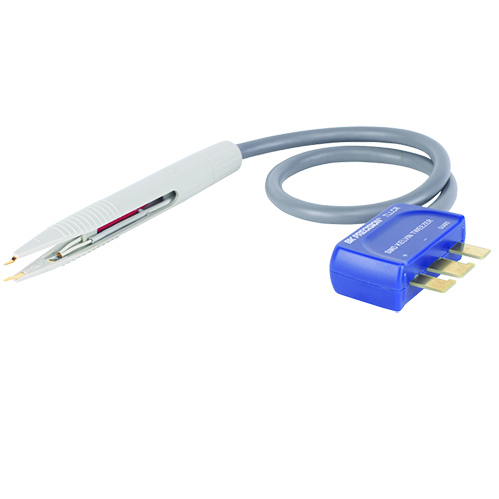

产品描述
在电子元件检测与质量管控领域，测量设备的精度、功能全面性与操作便捷性直接决定了生产效率与产品可靠性。B&K Precision879B LCR表作为一款定位中高端的数字电桥，凭借其多参数测量能力、高精度性能与跨场景适配性，成为电子制造、设备维护、教学实验等领域的核心工具。本文将从产品定位、核心参数、应用场景及测试原理四个维度，全面解析这款设备的创新价值与技术优势。
产品定位：填补中高端手持测量市场的空白
市场定位与功能覆盖
B&K Precision879B LCR表定位于基础款与专业台式设备之间的黄金区间，既保留了手持设备的便携性，又通过硬件升级实现了多参数、高精度测量。其核心功能覆盖电感（L）、电容（C）、电阻（R）三大基础参数，并新增阻抗（Z）、相位角（θ）、等效串联电阻（ESR）及损耗因数（D）/品质因数（Q）等衍生参数，形成完整的元件电气特性分析体系。这种功能设计使其既能满足生产线快速分选需求，又能支持研发端复杂元件性能验证。
典型应用场景
电子制造行业：在被动元件（如MLCC电容、贴片电感）的来料检验与出厂检测中，879B通过四档公差分选（1%、5%、10%、20%）实现批量元件的快速筛选，确保参数符合AEC-Q200等车规级标准。
设备维修领域：其100kHz高频ESR测量功能可精准识别电解电容的隐性老化问题，避免因电容失效导致的设备二次故障。例如，在开关电源维修中，通过ESR值异常可快速定位故障电容，缩短维修周期。
教学与研发：职业院校与实验室利用其多频率测量能力（100Hz-10kHz），可开展元件频率响应特性实验，帮助学生理解电感、电容的频变特性。
技术突破与性能提升
显示与操作优化
双屏设计：主屏采用40000计数高分辨率显示，支持阻抗（Z）与相位角（θ）同步显示；副屏10000计数用于显示测试频率、信号幅值等辅助参数，避免频繁切换菜单。
背光与接口：配备LED背光显示屏，在低光环境下（如生产线夜间作业）仍可清晰读数；12V外接电源接口支持长时间连续测量，解决手持设备续航痛点。
测量精度与频率覆盖
基础精度：0.3%的测量精度较基础款提升2-3倍，满足ISO 17025校准实验室的二级精度要求。
频率扩展：提供100Hz、120Hz、1kHz、10kHz四档测试频率，覆盖低频到高频的典型应用场景。例如：
100Hz：适用于音频电感、低频滤波电容的测量；
10kHz：可准确反映高频电感的寄生电容与核心电感值的综合特性。
信号幅值：固定为0.6Vrms，平衡了测量精度与元件安全性，避免高压信号对敏感元件（如薄膜电容）造成损伤。
ESR测量创新
高频聚焦：在100kHz频率下，电容的等效串联电阻（ESR）成为主导参数，而容抗（Xc）显著降低。通过分离电阻分量，可精准检测电容老化导致的ESR升高问题。
应用价值：在电源模块维修中，电解电容的ESR值超过标称值200%即需更换，879B的ESR测量功能可量化这一指标，避免主观判断误差。
公差分选与批量检测
四档分选：支持1%、5%、10%、20%四档公差设置，适配不同精度要求的元件检测场景。例如：
消费电子元件：采用10%公差分选；
汽车电子元件：采用5%或更严苛的1%公差分选。
分选效率：结合自动测试模式，单次测量时间可缩短至0.5秒，显著提升生产线吞吐量。
典型应用场景解析
电子元件厂批量质检
场景需求：某电容生产线需对1000只10μF/16V电容进行出厂检测，要求测量容值、损耗因数（D）并进行5%公差分选。
879B解决方案：
设置测试频率为120Hz（贴近电容实际工作频率）；
启用5%公差分选模式，自动将元件分为合格、超上限、超下限三类；
背光显示屏在车间照明不足时仍可清晰显示分选结果；
单日可完成5000+次测量，较传统LCR表效率提升40%。
工业设备维修
场景需求：某变频器故障，怀疑为直流母线电解电容老化导致电压波动。
879B解决方案：
使用100kHz频率测量电容ESR值，发现其从标称值50mΩ升至200mΩ；
结合电容值测量（容量下降15%），确认电容需更换；
12V外接电源支持现场连续作业，避免反复拆卸设备。
实验室研发
场景需求：研究某高频电感在1MHz下的寄生电容特性。
879B局限性：受限于最高10kHz测试频率，无法直接测量1MHz参数。
扩展应用：通过扫频测试（100Hz-10kHz）建立电感等效电路模型，结合仿真软件外推高频特性，为研发提供数据支撑。
基于交流阻抗的精密测量
系统架构
879B数字电桥采用信号发生-采样-处理-显示四阶架构：
信号发生器：生成100Hz-10kHz正弦交流信号，幅值固定为0.6Vrms；
采样电路：同步采集被测元件两端的电压（U）与电流（I）信号；
信号调理：通过放大、滤波消除噪声干扰；
模数转换（ADC）：将模拟信号转换为数字信号，分辨率达16位；
微处理器：执行阻抗计算、参数分离与结果显示。
关键计算模型
阻抗计算：根据欧姆定律，Z=U/I，其中Z为复数阻抗（Z=R+jX）；
相位差检测：通过过零检测法计算电压与电流的相位差（θ），用于分离电阻（R=Z·cosθ）与电抗（X=Z·sinθ）；
电感/电容计算：
电感值：L = X_L / (2πf)，其中X_L为感抗；
电容值：C = 1 / (2πf·X_C)，其中X_C为容抗；
损耗因数与品质因数：
损耗因数：D = R / |X|；
品质因数：Q = |X| / R = 1/D。
ESR测量专项技术
在100kHz高频下，电容的等效电路可简化为纯电阻（ESR）与纯电容（C）的串联模型。此时容抗Xc=1/(2πfC)极小，阻抗Z≈ESR。879B通过以下步骤实现ESR测量：
施加100kHz/0.6Vrms信号；
测量总阻抗Z；
忽略容抗影响，直接输出Z作为ESR值；
结合温度补偿算法，修正高频下的测量误差。
B&K Precision879B LCR表通过硬件创新（如双屏设计、高频ESR测量）与算法优化（如复数阻抗分离），在便携性与专业性之间实现了完美平衡。其0.3%精度、四档频率覆盖与四档公差分选功能，使其成为电子制造、设备维修与研发场景的理想选择。未来，随着SiC/GaN等宽禁带器件的普及，高频测量需求将进一步增长，879B的技术架构为下一代手持LCR表的升级提供了重要参考。
