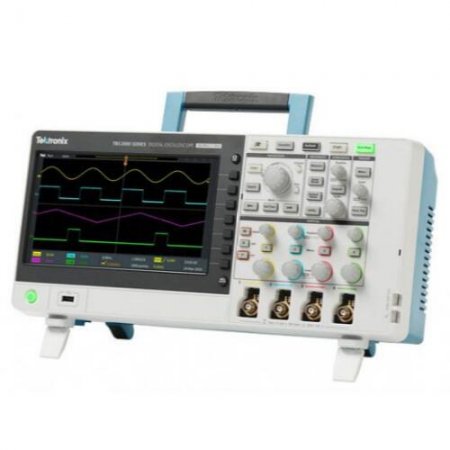

Tektronix TBS2104B 100MHz 数字存储示波器
Tektronix TBS2104B 100MHz 数字存储示波器 。TBS2104B 示波器配备 9 英寸 WVGA 显示屏、500 万点记录长度和 2 GS/s 采样率，可捕获和显示更多信号，帮助您更快地调试和验证设计。使用新的波形光标读数和 32 种自动测量轻松自信地分析您的信号，每一种都带有信息提示。TekVPI 探头接口支持传统的无源 BNC 探头，但也可以使用很新的有源电压探头和电流探头实现广泛的应用覆盖。 TBS2104B关键性能规格 4个模拟通道型号 100 MHz 带宽高达 2 GS/s 采样率 所有通道上的 5 M 记......
产品描述
Tektronix TBS2104B 100MHz 数字存储示波器。TBS2104B 示波器配备 9 英寸 WVGA 显示屏、500 万点记录长度和 2 GS/s 采样率，可捕获和显示更多信号，帮助您更快地调试和验证设计。使用新的波形光标读数和 32 种自动测量轻松自信地分析您的信号，每一种都带有信息提示。TekVPI® 探头接口支持传统的无源 BNC 探头，但也可以使用很新的有源电压探头和电流探头实现广泛的应用覆盖。
TBS2104B关键性能规格
- 4个模拟通道型号
- 100 MHz 带宽高达 2 GS/s 采样率
- 所有通道上的 5 M 记录长度
- 5年质保
TBS2104B数字存储示波器使用说明书的主要特征
- 具有 15 个水平网格的 9 英寸 WVGA 彩色显示屏可显示 50% 以上的信号
- TekVPI 探头接口支持具有自动缩放和单位的有源、差分和电流探头
- 新的前端设计可实现更准确的测量
- 32 次自动测量和快速波形分析的 FFT 功能
- 搜索和标记功能可轻松识别采集波形中发生的事件
- HelpEverywhere 为新用户提供有用的屏幕提示
- 内置示波器介绍手册提供操作说明和示波器基础知识
- 仪器用户界面和前面板覆盖被翻译成 10 种语言
| 示波器型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟频道 |
|---|---|---|---|---|
| TBS2072B | 70兆赫 | 2 GS/秒 | 5M 点 | 2 |
| TBS2074B | 70兆赫 | 2 GS/秒 | 5M 点 | 4 |
| TBS2102B | 100兆赫 | 2 GS/秒 | 5M 点 | 2 |
| TBS2104B | 100兆赫 | 2 GS/秒 | 5M 点 | 4 |
| TBS2202B | 200兆赫 | 2 GS/秒 | 5M 点 | 2 |
| TBS2204B | 200兆赫 | 2 GS/秒 | 5M 点 | 4 |
连接性
- 前面板上的 USB 2.0 主机端口可快速轻松地存储数据

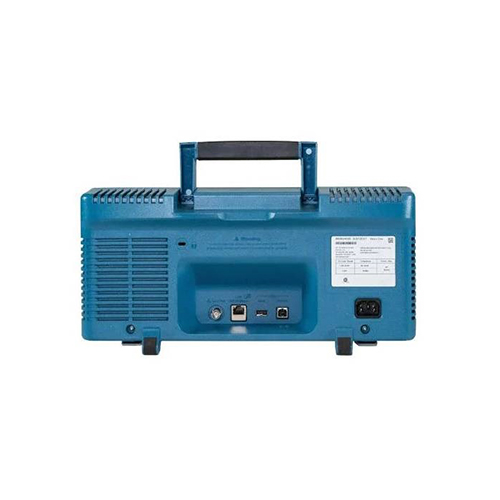

- 后面板上的 USB 2.0 设备端口，可轻松连接到 PC
- 10/100BASE-T 以太网端口，用于通过 LAN 进行远程控制
- Wi-Fi接口提供无线通信能力支持1
1泰克分销商在某些国家/地区提供 Wi-Fi 适配器作为附件，型号为 TEK-USB-WIFI。有关详细信息，请参阅订购信息。
教育
- 课件功能在显示屏上呈现实验室练习指导
- 与用于教育的 TekSmartLab 实验室管理软件完全兼容
- 可以禁用自动设置、光标和自动测量，以帮助教育工作者向学生教授基本概念。
