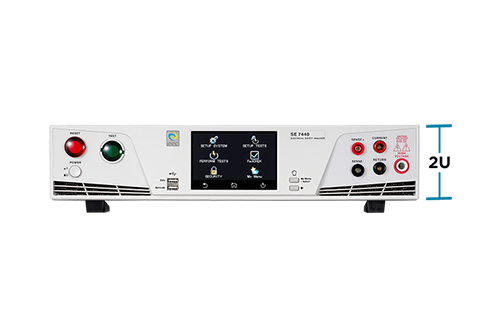

SE7430综合安规分析仪

SE7430综合安规分析仪 在功能方面,添加了真实的负电压测试,安全性方面做了进一步的强化,在输出功率方面也更加方便了。SE系列的 测试仪器 升级后更加符合了现代产业多变的需求,输出功率为500VA,符合了各个产业中的马达所需的高容量电源驱动标准。通过对真实的负电压的测试,操作人员在对升级后的SE系列分析仪进行操作时,避免了可能会出现的意外或者危险。这不仅是一个安全的测试环境,还提高了测试的可靠性,尤其是在潮湿的环境中的测......

产品描述

SE7430综合安规分析仪在功能方面,添加了真实的负电压测试,安全性方面做了进一步的强化,在输出功率方面也更加方便了。SE系列的测试仪器升级后更加符合了现代产业多变的需求,输出功率为500VA,符合了各个产业中的马达所需的高容量电源驱动标准。通过对真实的负电压的测试,操作人员在对升级后的SE系列分析仪进行操作时,避免了可能会出现的意外或者危险。这不仅是一个安全的测试环境,还提高了测试的可靠性,尤其是在潮湿的环境中的测量也不会受到影响,甚至还可以帮助生产商制造的产品符合IEEE43的标准和QA以及AC质量管理流程。总的来说,升级后的SE系列的安规仪可以做到操作简易、安全无忧、测量可靠,一台测试设备就可以完成四台设备才能达到的功能。
SE7430

SE7430综合安规分析仪使用说明书

直观且易于操作的触摸屏操作结合高度灵活和可编程测试参数以加强测试电子效率;
紧凑的2U(89毫米)高度使系统集成商和较大化的测试空间;
EEC关于快速放电功能的独家专利,可帮助DUT快速释放多余的电量。在50ms内较大限度地提高操作员安全性,尤其是在测试大电容DUT时;
ARC产品的峰值质量保证检测能力,消除了不良的间隙间距在运输和运输过程中可能损坏的导致电介质击穿;
内置条形码接口支持多种并允许用户扫描和捕获直接连接数据而不连接到电脑;标配的RS232和USB接口,可选配GPIB和以太网;
500VA较大输出提供该能力可广泛操作大型电动机需要高容量资源的行业检测和测试;
一键扫描可检查多个点是否存在错误使用多达16个通道的潜在弱点在多功能产品上,增加测试电子效率;
电机制造业的利益从EEC的真负电压技术绝缘电阻(IR)中,符合定子绕组绝缘标准IEEE标准43。
工作温度:0°C-40°C
相对湿度:20-80%
海拔6560英尺(2000米)
储存或装运温度:-40°-75°C
海拔25000英尺(7620米)
使用绝缘电阻功能前,应预热30分钟,还应保护仪器免受可能导致仪器内冷凝的极端温度的影响。不要堵塞任何通风孔,确保从后面板到装置后面的任何墙壁或障碍物至少有6英寸(15厘米)的空间。

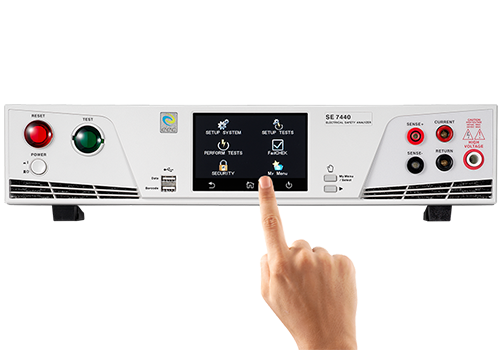

综合安规分析仪简单直观的操作

直观和用户友好的触摸屏操作结合高度灵活和可编程的测试参数,以提高测试效率。在需要搭配扫描仪时,只需要按下一个按键,就可以进行自动化的多点测试。无论是计算机断层扫描(CT)、汽车控制器还是各种家用电器,SE系列分析仪都可以对待测设备(DUT)进行扫描,把隐藏的电气问题找出来,从而可以确保用户的安全。除此之外,4.3英寸的触摸屏和条码数据扫描功能设计,使测试操作简单直观,并可以对测量的数据进行编程和存储,让分析仪的操作更加容易,更加人性化,并能提升整机的测试效率。
SE7430综合安规分析仪

体积小巧

升级后的SE系列尺寸变得更轻、更薄、更小,只有89mm高(2U),可以让测试仪器集成在系统中并把测试空间放大化;
SE7430电气安规测试仪

快速放电,安全关键

EEC独有的快速放电功能专利,可帮助DUT在50ms内快速释放多余的电量,可大限度地提高操作人员的安全性,尤其是在测试大电容DUT时,尤其重要。
SE7452电气安规测试仪

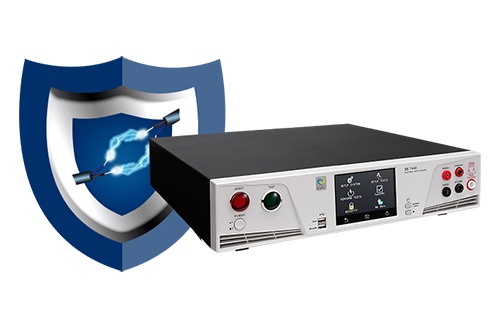

质量保证

具有ARC电弧检测能力的产品的高达质量保证,可以避免因制程问题或运输过程的损坏并并导致介电击穿的不良间隙间距。
SE7451综合安规分析仪

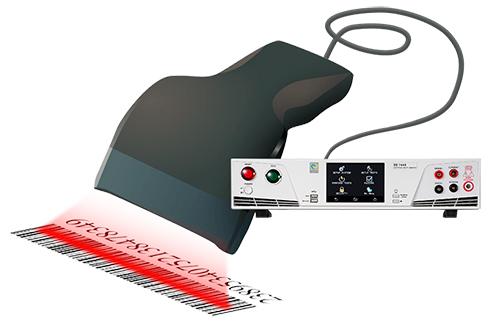

扫描和文档,采集数据,一机完成

内置条码接口支持多种通信接口,让用户无需连接计算机即可直接扫描和采集数据。
SE7441电气安规测试仪

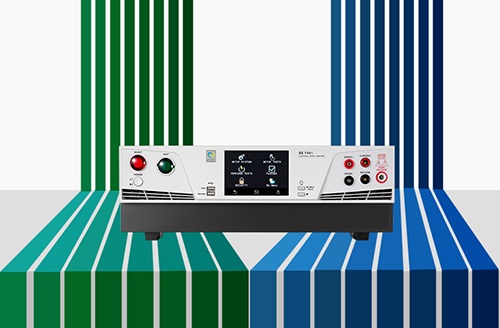

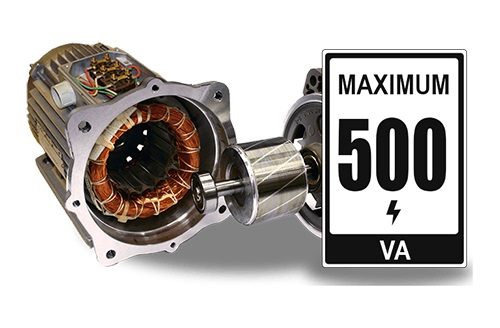

输出功率可达500VA

可输出500VA的大功率提供了处理需要大容量电源驱动和测试的广泛行业中的大型电动机的能力
SE7452

提高测试效率

SE系列电气安规测试仪的一台设备一次扫描16个通道的扫描功能,大大地提升了测试效率
SE7451

真实负电压技术

电机制造行业受益于EEC在绝缘电阻 (IR) 方面的真负电压技术,该技术符合IEEE-Std定子绕组绝缘标准。
SE7441

SE系列电气安规测试仪选型说明

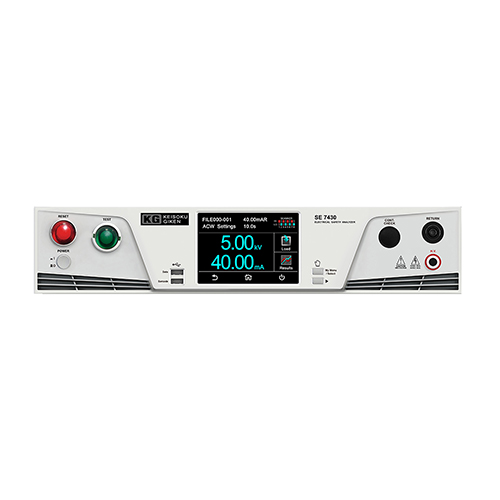

SE7430 Electrical Safety Analyzer (ACW,DCW,IR)
SE7440 Electrical Safety Analyzer (ACW,DCW,IR,GB)
SE7441 Electrical Safety Analyzer with build-in 8 Channels Scanner (ACW,DCW,IR,GB)
SE7451 500VA Electrical Safety Analyzer (ACW,DCW,IR)
SE7452 500VAElectrical Safety Analyzer (ACW,DCW,IR,GB)

SE7430综合安规分析仪可选配件

OPT.109用GPIB接口替换RS232接口
OPT.798:DCW和IR的真实负电压
OPT.799:SE7440、SE7441和SE7452的GB输出40Aac
OPT.7002:直流连续性测试功能
OPT.7004:SE7430的内置扫描仪8W
OPT.7006:带OPT.7002的SE7430内置扫描仪8W+8Cont
OPT.7009:JigA/JigB
OPT.7015:6KVAC/7.5KVDC输出
OPT.7033:输入电压100-120/200-240Vac
注:在OPT.7004、OPT.7006和OPT.7015中只能选择一个选项
Model SE7430 SE7440 SE7441 SE7451 SE74521
INPUT
Voltage (AC) 200-240V
Apparent Power 600VA 600VA 600VA 1.3kVA 1.3kVA
Frequency 50/60Hz ±5%
AC WITHSTAND VOLTAGE
Output Rating (AC) 2 5kV/40mA 5kV/40mA 5kV/40mA 5kV/100mA 5kV/100mA
Output Voltage Range 0-5.00kV
Voltage Resolution 0.01kV
Voltage Accuracy ±(1% of setting + 0.5% of Range)
Current Measurement Range (Total) 0.000-40.00mA 0.000-99.99mA
Current Resolution (Total) 0.001/0.01/0.1mA
Current Accuracy (Total) 0.000-4.000mA ±(2% of reading + 3 counts)
3.50-100.0mA ±(2% of reading + 6 counts)
Current Measurement Range (Real) 0.000-99.99mA
Current Resolution (Real) 0.001/0.01mA
Current Accuracy (Real) 0.000-9.999mA ±(3% of reading + 50uA), All Ranges PF > 0.1, V > 250Vac
10.00-99.99mA
Output Frequency 50/60Hz ± 0.1%
Ramp Up Timer 0.1-999.9s
Ramp Down Timer 0.0-999.9s
Dwell Timer Auto Range 0, 0.2-999.9s (0=continuous)
Fixed Range 0, 0.1-999.9s (0=continuous)
Timer Resolution 0.1s
Timer Accuracy ±(0.1% of setting + 0.05s)
Output Waveform Sine Wave, Crest Factor = 1.3-1.5
Output Regulation ±(1% of output + 5V), From no load to full load
Current Ofset 0.000-40.00mA (Total current + current ofset ≤ 40mA ) 0.000-100.0mA (Total current + current ofset ≤ 100mA )
Arc Detection The range is from 1-9 (9 is the most sensitive)
DC WITHSTAND VOLTAGE
Output Rating (DC) 6kV/10mA 6kV/10mA 6kV/10mA 6kV/10mA 6kV/10mA
Output Voltage Range 0-6.00kV
Voltage Resolution 0.01kV
Voltage Accuracy ±(1% of setting + 0.5% of Range)
Current Measurement Range 0.0nA-10mA
Current Resolution 0.1nA/0.001uA/0.01uA/0.1uA/0.001mA/0.01mA


Current Accuracy
0.0-400.0nA
±(2% of reading + 10 counts) Low Range is ON.
0.350-4.000µA
3.50-40.00µA
35.0-400.0µA
±(2% of reading + 2 counts)
0.300-4.000mA
3.50-10.00mA
Output Ripple < 4% (6kV/10mA at Resistive Load)
Ramp Up Timer Low range =OFF 0.4-999.9s
Low range = ON 0.5-999.9s
Ramp Down Timer 0.0, 1.0-999.9s
Dwell Timer 0, 0.4-999.9s (0=continuous)3
Timer Resolution 0.1s
Timer Accuracy ±(0.1% of setting + 0.05s)
Charge Low Current 0.0-350.0uA
Discharge Timer < 50ms for no load, < 100ms for capacitor load (all capacitance values in max load spec
Maximum Capacitive Load 1µF < 1kV, 0.75µF < 2kV, 0.5µF < 3kV, 0.08µF < 4kV, 0.04µF < 5kV, 0.015uF < 6kV
Current Ofset 0.0-10mA (Total current + current ofset ≤10mA )
Arc Detection The range is from 1-9 (9 is the most sensitive)
INSULATION RESISTANCE

Output Rating (DC) 6kV/50GO
Output Voltage Range 10-6000V
Voltage Resolution 1V
Voltage Accuracy ±(1% of setting + 0.5% of Range)
Resistance Measurement Range 0.100MO-50GO
Resistance Resolution 0.001/0.01/0.1/1MO



Resistance Accuracy4
0.05-999.9MO
under 10-29V
±(15% of reading + 2 counts)
0.05-999MO
under 30-499V
±(7% of reading + 2 counts)
0.100-999.9MO
under 500-6kV
±(2% of reading + 2 counts)
1G-9.999GO under 500-6kV ±(5% of reading + 2 counts)
10G-50GO under 500-6kV ±(15% of reading + 2 counts)
Ramp Up Timer 0.1-999.9s
Ramp Down Timer 0.0, 1.0-999.9s
Dwell Timer 0, 0.5-999.9s (0 = continuous)
Delay Timer 0.5-999.9s
Timer Resolution 0.1s
Timer Accuracy ±(0.1% of setting + 0.05s)
Charge Low Current 0.000-3.500µA
GROUND BOND (SE7440, SE7441 & SE7452)
Output Rating (AC) 32A/600m0/8V
Output Current 1.00-32.00A
Current Resolution 0.01A
Current Accuracy ±(2% of setting + 0.5% of range)
Output Voltage 3.00-8.00V
Voltage Resolution 0.01V
Voltage Accuracy ±(2 % of setting + 3 counts) O.C.
Lead Resistance Ofset 0-200mΩ
Resistance Measurement Range 0-600mΩ
Resistance Resolution 1mΩ
Resistance Accuracy ±(2% of reading + 2 counts)
Dwell Timer 0,0.5-999.9s (0 = continuous)
Timer Resolution 0.1s
Timer Accuracy ±(0.1% of setting + 0.05s)
CONTINUITY (Optional)
Output Rating (DC) 1A for 1.000Ω, 0.1A for 10.00Ω, 0.01A for 100.0Ω, 0.001A for 1kΩ, 0.0001A for 10kΩ
Resistance Ofset 0.000-10.00Ω
Resistance Measurement Range 0.000-10kΩ
Resistance Resolution 0.001/0.01/0.1/1/1Ω

Resistance Accuracy
0.000-1.000Ω

±(1% of reading + 3 counts)
1.01-10.00Ω
10.1-100.0Ω
101-1kΩ
1.001k-10kΩ
Dwell Timer 0.0,0.4-999.9s (0 = continuous)
Timer Resolution 0.1s
Timer Accuracy ±(0.1% of setting + 0.05s)
GENERAL
Remote Input Signal Test,Reset,Interlock,Recall File 1 through 15
Remote Output Signal Pass,Fail,Test-in-Process
Memory 2000 steps, Allow the user create diferent memories and steps. But each memory limit max. 200 steps and results
Display 4.3" Color Display (Touch Panel)
Interfaces Standard USB & RS232, Optional Ethernet, GPIB
Voltage Resolution 0.01V
Built-in Scanner Module Optional - Yes - -
External Scanner port Yes
Language English/Traditional Chinese/Simplified Chinese
Op./Non-Op. Temp./Humidity 0 to 40°C/-40 to 75°C/20 to 80%RH
Dimension (WxHxD),mm 430x88.1x400 430x88.1x400 430x133x400 430x88.1x400 430x88.1x400
Weight 12kg 15kg 20kg 21kg 23.4kg
