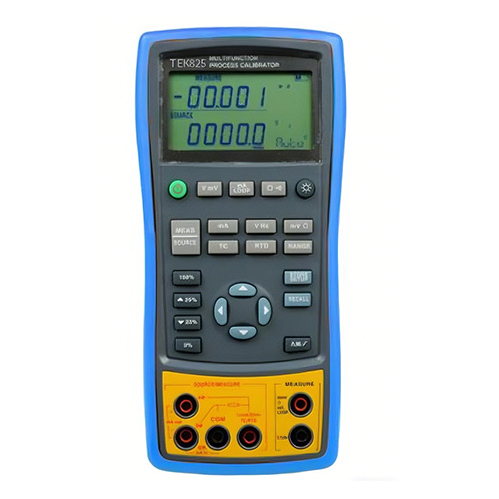

在工业过程控制领域，信号校准的精度直接决定生产安全与质量稳定性。深圳市银飞电子科技推出的TEK825多功能过程校验仪，以0.02%的精度等级确立了手持式校准设备的性能标杆。该仪器集成信号测量与输出双重功能，覆盖电压、电流、电阻、频率、热电偶、热电阻等全系列工业信号，加配外置压力模块后可拓展压力校准能力，能替代电流信号源、电阻箱等多种传统仪器。其IP67防水等级与220V误接保护设计，适配化工、军工等严苛场景，而轻量化机身与灵活供电方式，更实现了实验室校准与现场故障诊断的无缝衔接，成为工业计量领域的核心工具。TEK825是0.02%级高精度手持式多功能过程校验仪，核心定位是工业场景下的信号测量、输出与校准工具，兼具便携性与稳定性。

核心性能与功能特点

（一）产品定位与应用场景
TEK825的设计定位贯穿"高精度+多功能+强适配"三大核心。在工业现场，其同步测量/输出能力可快速完成变送器、传感器的校准与故障排查；实验室场景中，0.02%的精度等级满足军工、科研院所的精密测试需求；化工等潮湿环境下，IP67防水性能保障设备稳定运行。该仪器通过整合多类信号接口，成功替代6种传统仪器，大幅降低了现场携带设备的复杂度。 （二）关键功能优势解析
全维度信号处理能力
支持电压（0~60V）、电流（0~24mA）、电阻（0~3200Ω）、频率（1Hz~99.999kHz）等信号的测量与输出，其中电流输出涵盖有源/无源模式，适配不同负载场景。温度校准方面，兼容J、K等8种热电偶及Pt100、Cu50等4种热电阻，还可定制特殊型号，满足个性化需求。
高效操作设计
双隔离通道实现信号同步处理，避免交叉干扰；自动识别三线/四线电阻接线方式，减少操作误差；DC24V回路电源为现场变送器调试提供便利。输出模式涵盖手动步进、自动步进、阶跃及斜率输出，适配动态响应测试场景。
严苛环境适应性
工作温度范围达-10℃~55℃，存储温度延伸至-20℃~60℃，配合0~90%RH非凝露湿度耐受能力，适配极端工业环境。IP67防水等级可应对喷淋、浸泡等意外，220V误接保护则避免操作失误导致的设备损坏。

测试原理：模块化信号处理机制

TEK825基于"信号生成-采集-处理-输出"的闭环架构，核心由五大模块构成（如图1所示），其原理与工业过程校验仪通用技术路径一致，但在精度控制与功能集成上实现突破：

graphLR A[微处理器控制模块]-->B[信号发生器模块] A-->C[信号测量模块] A-->D[电源模块] A-->E[保护模块] B-->F[信号输出接口] C-->G[信号输入接口] D-->A D-->F

图1：TEK825内部模块架构图
（一）信号输出原理
用户通过操作界面设定参数后，微处理器向信号发生器模块发送指令，经D/A转换生成基础模拟信号，再通过精密放大、滤波电路调理至目标量程。以电流输出为例，有源模式下内置电源提供能量，输出0~24mA信号；无源模式则通过外部回路取电，适配无源变送器校准。频率信号通过波形合成技术生成，支持0.2Hz~20kHz宽范围调节，准确度达0.01%+1。
（二）信号测量原理
外部信号经隔离接口进入测量模块后，先通过衰减/放大电路适配量程，再由高精度A/D转换器（分辨率≥16位）转换为数字信号。微处理器对数据进行滤波、线性补偿后，结合校准参数计算实际测量值。如四线电阻测量时，通过分离激励与检测回路，消除导线电阻误差，使440Ω以下量程准确度达0.10Ω，远超三线测量精度。
（三）温度补偿与校准机制
热电偶测量/输出采用双模式冷端补偿：自动补偿通过内置温度传感器实时采集环境温度，修正冷端电势；手动补偿由用户输入环境温度值，适配特殊校准场景。仪器出厂前通过标准源校准，将误差参数存储于非易失性存储器，测量时自动调用补偿公式，确保全量程0.02%的精度等级。
（四）保护机制原理
过压保护采用压敏电阻与熔断丝双重防护，当信号端误接220V时，压敏电阻瞬间击穿分流，熔断丝快速断开回路，避免核心电路损坏。IP67防水通过密封圈与接口防尘盖实现，外壳缝隙采用硫化工艺密封，可承受1米水深30分钟浸泡。

关键性能指标详解

表1：TEK825主要输出指标表


功能分类	量程范围	准确度规格	备注
电压输出	0~10.000V	0.02%+2d	分辨率1mV
有源电流输出	0~24.000mA	0.02%+2d	负载阻抗≤500Ω
无源电流输出	0~24.000mA	0.02%+2d	需外部24V电源
毫伏输出	-15.000mV~125.00mV	0.02%+2d	分两段量程切换
电阻输出	10.00Ω~440.00Ω	±0.15Ω	低阻量程
	400.0Ω~3200.0Ω	±0.50Ω	高阻量程
频率输出	0.20Hz~20.000kHz	0.01%+1d	方波/正弦波可选
热电偶输出	J、K、T、E、R、S、B、N型	符合0.02%精度等级	支持冷端补偿
热电阻输出	Pt100、Pt1000、Cu50、Cu100	符合0.02%精度等级	模拟温度信号输出

表2：TEK825主要测量指标表


功能分类	量程范围	准确度规格	备注
电压测量	0~60.000V（上屏±30V）	0.02%+2d	交流/直流兼容
电流测量	0~24.000mA（上屏±24mA）	0.02%+2d	分流电阻精度0.01%
毫伏测量	-15.000mV~125.00mV	0.02%+2d	适配热电偶信号
电阻测量（2/3线）	0.00Ω~440.00Ω	±0.15Ω	导线电阻影响≤0.5Ω
	400.0Ω~3200.0Ω	±1.0Ω
电阻测量（4线）	0.00Ω~440.00Ω	±0.10Ω	消除导线电阻误差
	400.0Ω~3200.0Ω	±0.5Ω
频率测量	1.000Hz~99.999kHz	0.01%+1d	采样率100kHz
热电偶测量	J、K、T、E、R、S、B、N型	符合0.02%精度等级	冷端补偿误差≤0.5℃
热电阻测量	Pt100、Pt1000、Cu50、Cu100	符合0.02%精度等级	温度分辨率0.1℃

表3：一般技术规格表


项目	规格参数	行业对比优势
使用环境温度	-10℃~55℃	宽于同类产品（0℃~50℃）
存储温度	-20℃~60℃	支持低温仓储
相对湿度	0~90%RH（非凝露）	适配潮湿化工环境
外形尺寸	200mm×96mm×47mm	比福禄克754小15%
重量	650g	便携性优于台式校准仪
供电方式	6节7电池/交流适配器	电池易采购更换
防水等级	IP67	高于多数手持式设备IP54
保护功能	220V误接保护	降低操作风险

性能对标与应用价值

与行业主流产品如福禄克754相比，TEK825在核心精度相当（均为0.02%）的基础上，具备三大差异化优势：其一，双隔离通道支持同步测量输出，可实现变送器输入输出特性的实时比对；其二，IP67防水与220V误接保护的组合设计，现场适应性更强；其三，标准7电池供电降低了维护成本。
在实际应用中，TEK825的价值体现在三个维度：效率提升，单台设备替代多台传统仪器，减少现场携带设备数量；精度保障，0.02%的准确度与完善的补偿机制，确保校准结果符合ISO9001质量体系要求；安全可靠，多重保护设计降低设备损坏风险，延长使用寿命。以化工企业为例，使用TEK825对压力变送器进行校准，可通过有源电流输出模拟传感器信号，同步测量变送器反馈电压，配合阶跃输出功能测试动态响应，整个过程耗时较传统方法缩短60%。

小编极仪银飞总结TEK825多功能过程校验仪通过模块化设计与精密电路实现，以0.02%的精度等级、全信号覆盖能力及严苛环境适应性，成为工业校准领域的标杆产品。其测试原理遵循"精准生成-精密测量-智能补偿"的技术逻辑，核心模块的协同工作确保了信号处理的准确性与稳定性。随着工业4.0的推进，过程控制对校准设备的智能化需求日益提升，未来可依托现有硬件平台，增加数据存储与无线传输功能，实现校准记录的自动化管理与远程溯源。深圳市银飞电子作为制造商，凭借该产品展现了在精密仪器领域的技术积淀，为工业计量提供了可靠解决方案。
